高中第五节 涡流现象及其应用当堂达标检测题

这是一份高中第五节 涡流现象及其应用当堂达标检测题，共9页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。

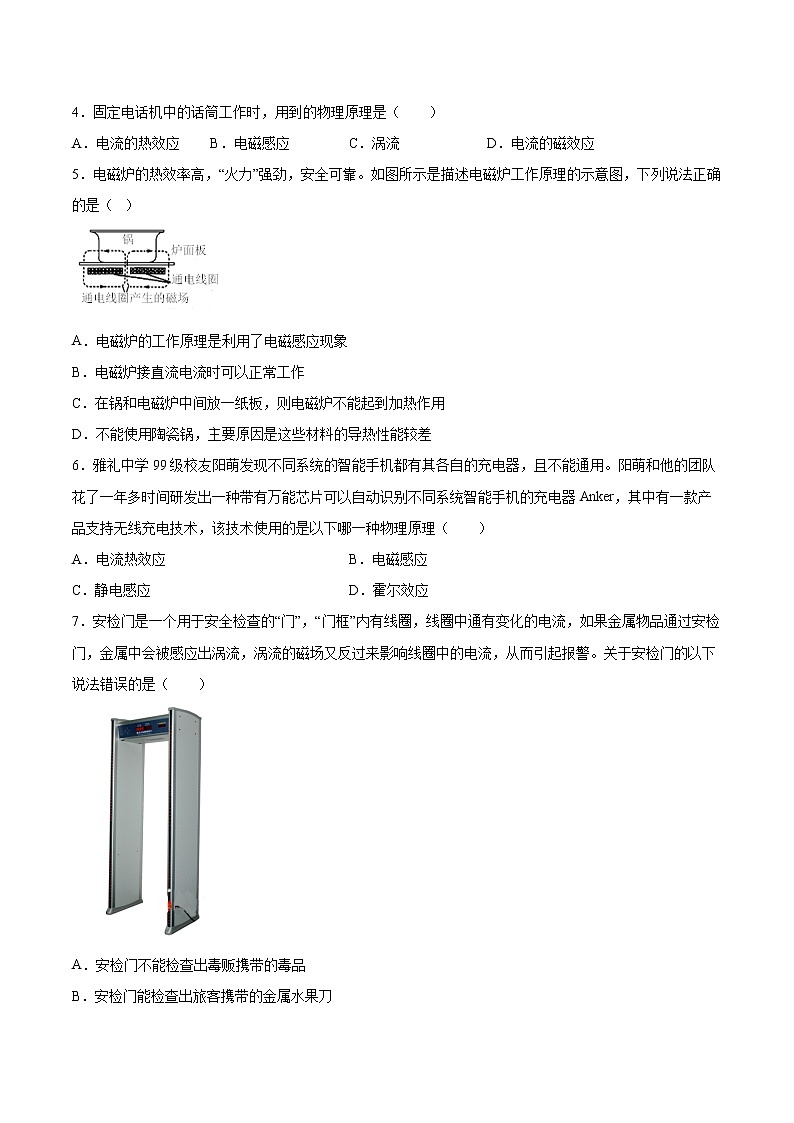

2.5涡流现象及其应用基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册一、选择题（共15题）1．1831年，法拉第发现了电磁感应现象，并制作了世界上第一台发电机，揭开了人类进入电气时代的序幕。现在，日常生活中我们使用着大量的用电器，下列用电器使用电能的过程中，用到电磁感应原理的是（　　） A．洗衣机 B．电磁炉 C．电热水器 D．电风扇2．下面列举的四种器件中,在工作时利用了电磁感应现象的是(　　)A．质谱仪B．电磁炉C．电吹风D．回旋加速器3．如图所示是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起了．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是（        ）A．这种焊接方法的原理是电流的磁效应B．线圈中通入的交流电频率越高，焊缝处温度升高的越快C．线圈中的电流是很强的恒定电流D．待焊接工件中的感应电流方向与线圈中的电流方向总是相反4．固定电话机中的话筒工作时，用到的物理原理是（　　）A．电流的热效应 B．电磁感应 C．涡流 D．电流的磁效应5．电磁炉的热效率高，“火力”强劲，安全可靠。如图所示是描述电磁炉工作原理的示意图，下列说法正确的是（   ）A．电磁炉的工作原理是利用了电磁感应现象B．电磁炉接直流电流时可以正常工作C．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用D．不能使用陶瓷锅，主要原因是这些材料的导热性能较差6．雅礼中学99级校友阳萌发现不同系统的智能手机都有其各自的充电器，且不能通用。阳萌和他的团队花了一年多时间研发出一种带有万能芯片可以自动识别不同系统智能手机的充电器Anker，其中有一款产品支持无线充电技术，该技术使用的是以下哪一种物理原理（　　）A．电流热效应 B．电磁感应C．静电感应 D．霍尔效应7．安检门是一个用于安全检查的“门”，“门框”内有线圈，线圈中通有变化的电流，如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警。关于安检门的以下说法错误的是（　　）A．安检门不能检查出毒贩携带的毒品B．安检门能检查出旅客携带的金属水果刀C．安检门工作时，既利用了电磁感应的原理，又利用了电流的磁效应D．如果“门框”的线圈中通上恒定电流，安检门能正常工作8．下面四幅图展示了一些物理学的应用，下列说法正确的是（　　） A．甲图，其工作原理是线圈通以变化电流后，在锅体中产生涡流，进而发热工作B．乙图，它可以指示南北方向，其工作原理是由于指针受到重力作用C．丙图，其内部用包含金属丝的织物制成，因为金属丝很坚韧，有利于保护人体D．丁图，在运输途中为防止指针猛烈偏转而损坏，会将其正负接线柱用导线连接，这是利用了电磁感应中的电磁驱动现象9．机场用于安全检查的“安全门”是应用了下列哪个现象A．涡流 B．静电除尘 C．磁体产生磁场 D．安全用电10．关于电磁感应的应用，下列说法错误的是（     ）A．变压器铁芯做成片状是为了减小涡流B．真空冶炼炉的炉外线圈应通入高频交流电C．车站和重要场所的安检门可以探测人身携带的金属物品D．镇流器维持灯管两端有高于电源的电压，使灯管正常工作11．如图所示是描述电磁炉工作原理的示意图。炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。以下说法正确的是（　　）A．最好使用铝锅或铜锅B．最好使用平底不锈钢锅或铁锅C．最好使用陶瓷锅或耐热玻璃锅D．在电磁炉与铁锅之间放一层白纸后无法加热12．关于涡流，下列说法中错误是（　　）A．真空冶炼炉是利用通电导线的发热来熔化金属的装置B．家用电磁炉锅体中的涡流是由交变磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流13．涡流检测是工业上无损检测的方法之一．如图所示，线圈中通以一定频率的正弦交流电，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法中正确的是 (　)A．涡流的磁场总是与线圈的磁场方向相反B．涡流的大小与通入线圈的交流电频率无关C．待测工件可以是塑料或橡胶制品D．通电线圈和待测工件间存在周期性变化的作用力14．高频加热是一种利用电磁感应来加热材料的方式，其基本原理如图所示，给线圈两端ab通电，然后将材料棒放进线圈中，就能在材料内部产生涡流，达到加热的效果下列说法正确的是（　　）A．材料棒一般是金属等导体B．材料棒是绝缘体也能有很好的加热效果C．线圈两端接恒定电流D．材料棒的发热主要是因为线圈通电发热热传导引起15．物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，利用电磁感应原理工作的是（　　 ）A．回旋加速器 B．电磁炉 C．质谱仪 D．示波管二、填空题（共4题）16．手机是利用_______传送信号的；电磁炉是利用________加热的；医院里常用的CT检查是利用_________来成像的．17．涡流有热效应，但没有磁效应。(      )18．如图所示是用涡流金属探测器探究地下金属物的示意图，当探测到地下的金属物时，______（选填“金属物”或“探头”）中产生涡流。19．（1）在“研究电磁感应现象”的实验中，首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路。在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）在图（乙）中，①将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将___________（填“向左”“向右”或“不发生”，下同）偏转；②螺线管A放在B中不动，电流表的指针将___________偏转；③螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将___________偏转；④螺线管A放在B中不动，突然切断开关S时，电流表的指针将___________偏转。（2）给金属块缠上线圈，线圈中通入反复变化的电流，金属块中产生如图1中虚线所示的感应电流，这样的电流称为___________，真空冶炼炉就是利用它产生的热量使金属熔化。变压器和镇流器的铁心通常用涂有绝缘漆的薄硅钢片叠压制成，而不是用一整块铁制成，其原因是为了___________，减少铁心发热损失。（3）如图2所示的交变电流的有效值I=___________A（其中每个周期的后半周期的图像为半个周期的正弦曲线）三、综合题（共4题）20．如图所示，线圈中的电流随时间变化时，导体中有感应电流吗？如果有，它的形状像什么？21．利用高频交变电流焊接自行车零件的原理如图所示。图中M是高频交流线圈，N是自行车零件，a是待焊接口。当线M中通入高频电流时，把a的两端相接触，接口便会被自动焊接起来。这是为什么？22．在如图甲所示的半径为r的竖直圆柱形区域内，存在竖直向上的匀强磁场，磁感应强度大小随时间的变化关系为B=kt（k>0且为常量）．（1）将一由细导线构成的半径为r、电阻为R0的导体圆环水平固定在上述磁场中，并使圆环中心与磁场区域的中心重合．求在T时间内导体圆环产生的焦耳热．（2）上述导体圆环之所以会产生电流是因为变化的磁场会在空间激发涡旋电场，该涡旋电场趋使导体内的自由电荷定向移动，形成电流．如图乙所示，变化的磁场产生的涡旋电场存在于磁场内外的广阔空间中，其电场线是在水平面内的一系列沿顺时针方向的同心圆（从上向下看），圆心与磁场区域的中心重合．在半径为r的圆周上，涡旋电场的电场强度大小处处相等，并且可以用计算，其中e为由于磁场变化在半径为r的导体圆环中产生的感生电动势．如图丙所示，在磁场区域的水平面内固定一个内壁光滑的绝缘环形真空细管道，其内环半径为r，管道中心与磁场区域的中心重合．由于细管道半径远远小于r，因此细管道内各处电场强度大小可视为相等的．某时刻，将管道内电荷量为q的带正电小球由静止释放（小球的直径略小于真空细管道的直径），小球受到切向的涡旋电场力的作用而运动，该力将改变小球速度的大小．该涡旋电场力与电场强度的关系和静电力与电场强度的关系相同．假设小球在运动过程中其电荷量保持不变，忽略小球受到的重力、小球运动时激发的磁场以及相对论效应．①若小球由静止经过一段时间加速，获得动能Em，求小球在这段时间内在真空细管道内运动的圈数；②若在真空细管道内部空间加有方向竖直向上的恒定匀强磁场，小球开始运动后经过时间t0，小球与环形真空细管道之间恰好没有作用力，求在真空细管道内部所加磁场的磁感应强度的大小．23．如图所示是利用高频交流焊接自行车零件的原理图，其中外圈A是通过高频交流电的线圈，B是自行车的零件，a是待焊接的接口，焊口两端接触在一起。当A中通有交变电流时，B中会产生感应电流，使得接口处的金属熔化而焊接起来，问：（1）为什么在其他条件不变的情况下，交变电流的频率越高，焊接得越快；（2）为什么焊接过程中，接口a处已经熔化而零件的其他部分并不很热。
参考答案：1．B2．B3．B4．B5．A6．B7．D8．A9．A10．D11．B12．A13．D14．A15．B16．     电磁波；     涡流；     X射线17．错误18．金属物19．     向右     不发生     向右     向左     涡流     减少涡流     20．有，变化的电流产生变化的磁场，变化的磁场产生感生电场，使导体中的自由电子发生定向移动，产生感应电流，它的形状像水中的旋涡，所以把它叫作涡电流，简称涡流。21．线圈中通以高频交变电流时，待焊接的金属工件中就产生感应电流，由于焊缝口的接触电阻很大，放出的焦耳热很多，致使温度升的很高，将金属熔化，焊接在一起；22．（1）（2）①；②23．（1）磁通量变化率大，感应电动势和感应电流都变大，热功率也随着变大；（2）接口处电阻大，串联电路中电流强度处处相等，电阻大的地方生热较多
