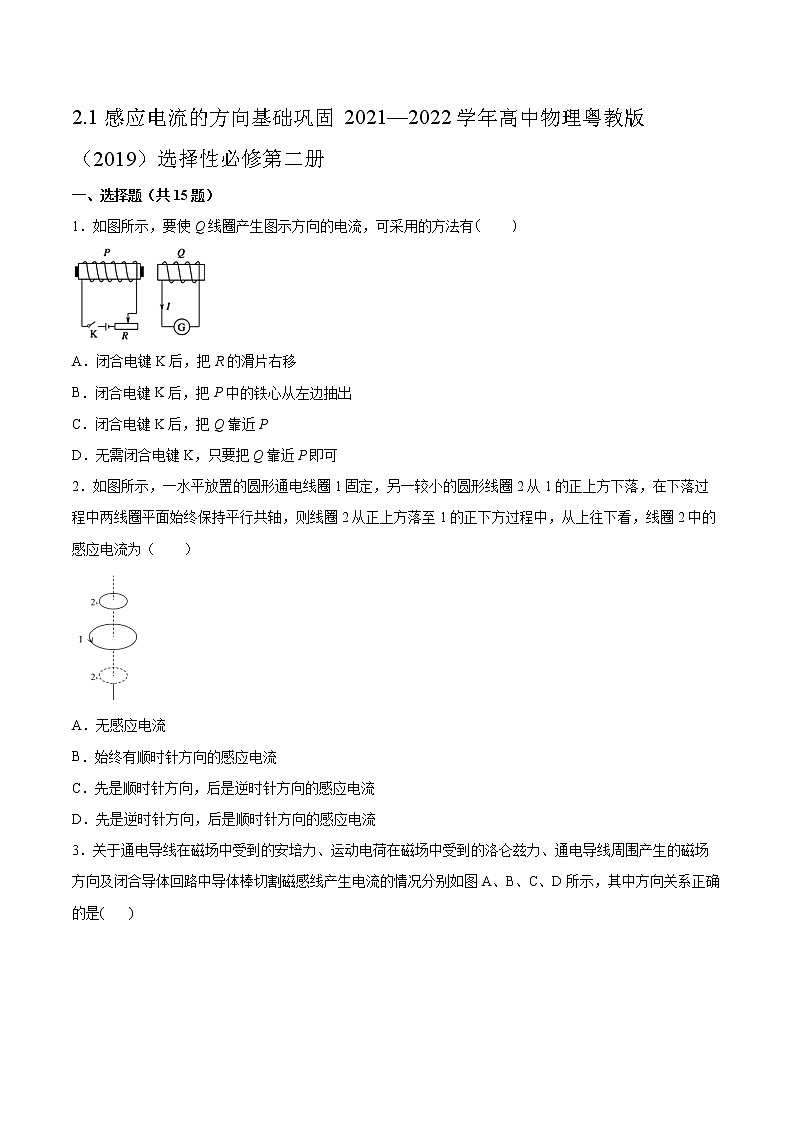

2020-2021学年第一节 感应电流的方向课时作业

2.1感应电流的方向基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册

一、选择题（共15题）

1．如图所示，要使Q线圈产生图示方向的电流，可采用的方法有　　

A．闭合电键K后，把R的滑片右移

B．闭合电键K后，把P中的铁心从左边抽出

C．闭合电键K后，把Q靠近P

D．无需闭合电键K，只要把Q靠近P即可

2．如图所示，一水平放置的圆形通电线圈1固定，另一较小的圆形线圈2从1的正上方下落，在下落过程中两线圈平面始终保持平行共轴，则线圈2从正上方落至1的正下方过程中，从上往下看，线圈2中的感应电流为（　　）

A．无感应电流

B．始终有顺时针方向的感应电流

C．先是顺时针方向，后是逆时针方向的感应电流

D．先是逆时针方向，后是顺时针方向的感应电流

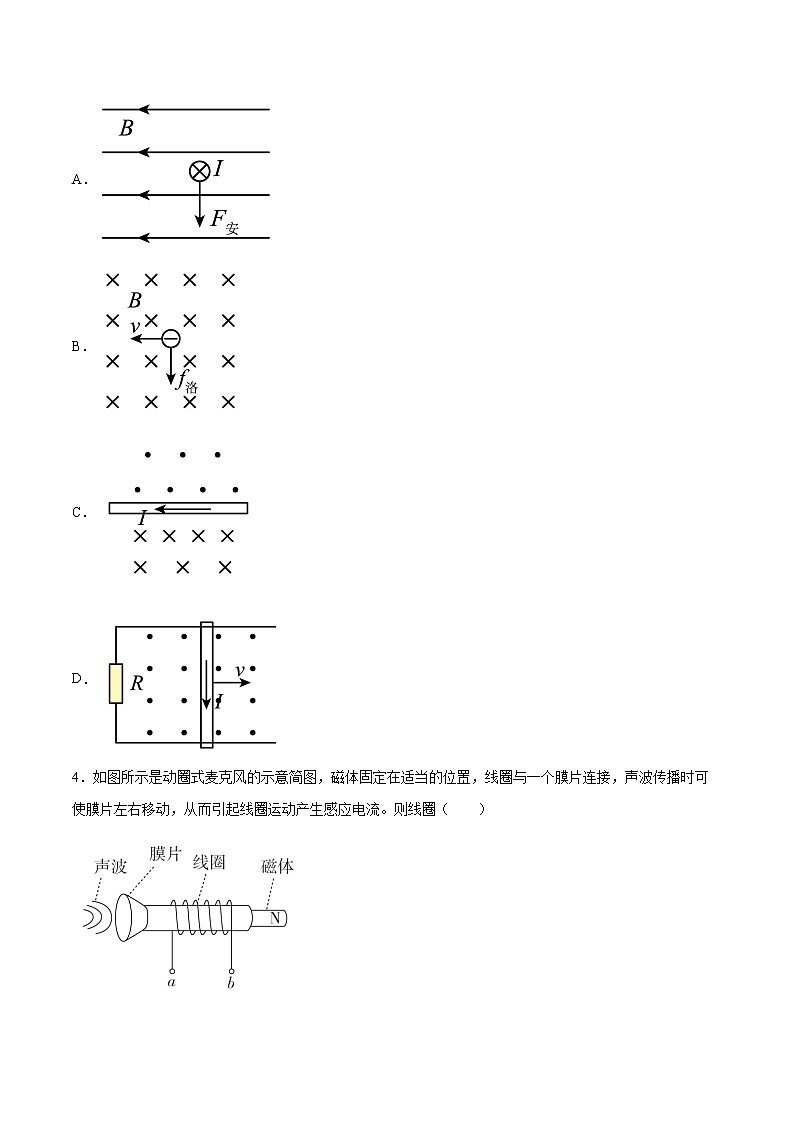

3．关于通电导线在磁场中受到的安培力、运动电荷在磁场中受到的洛仑兹力、通电导线周围产生的磁场方向及闭合导体回路中导体棒切割磁感线产生电流的情况分别如图A、B、C、D所示，其中方向关系正确的是(       )

A．

B．

C．

D．

4．如图所示是动圈式麦克风的示意简图，磁体固定在适当的位置，线圈与一个膜片连接，声波传播时可使膜片左右移动，从而引起线圈运动产生感应电流。则线圈（　　）

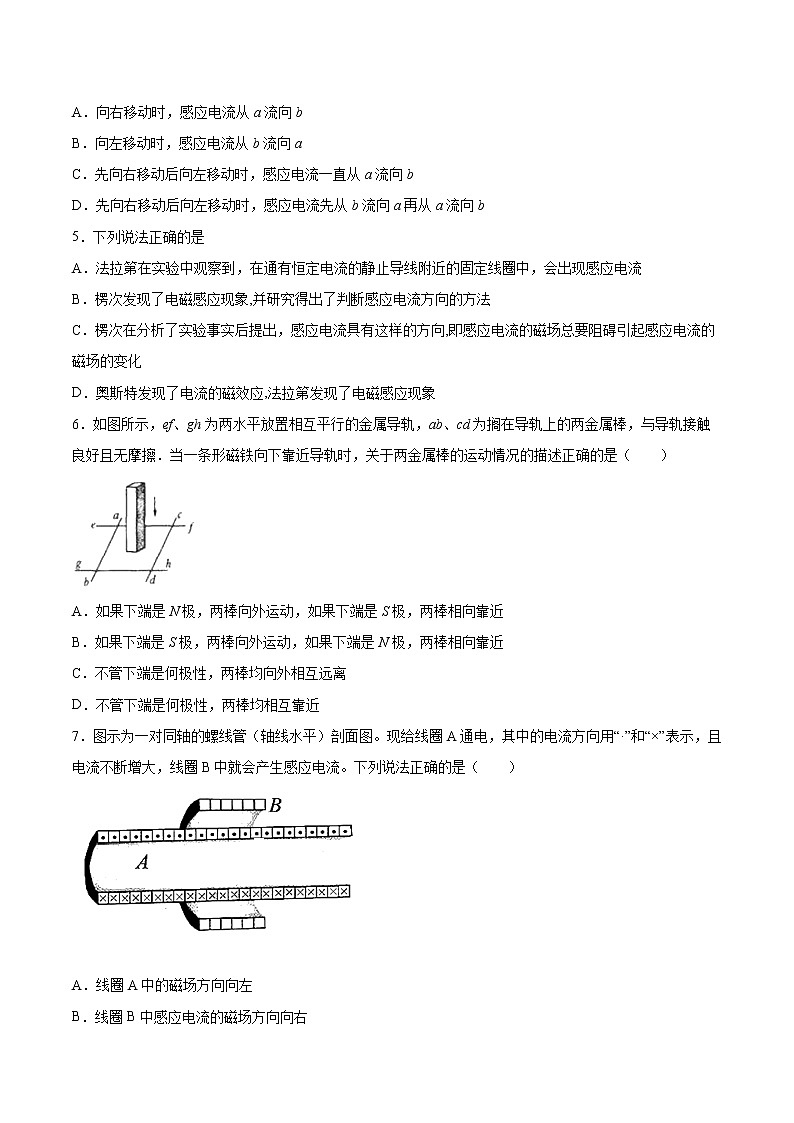

A．向右移动时，感应电流从a流向b

B．向左移动时，感应电流从b流向a

C．先向右移动后向左移动时，感应电流一直从a流向b

D．先向右移动后向左移动时，感应电流先从b流向a再从a流向b

5．下列说法正确的是

A．法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定线圈中，会出现感应电流

B．楞次发现了电磁感应现象,并研究得出了判断感应电流方向的方法

C．楞次在分析了实验事实后提出，感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁场的变化

D．奥斯特发现了电流的磁效应,法拉第发现了电磁感应现象

6．如图所示，ef、gh为两水平放置相互平行的金属导轨，ab、cd为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（　　）

A．如果下端是N极，两棒向外运动，如果下端是S极，两棒相向靠近

B．如果下端是S极，两棒向外运动，如果下端是N极，两棒相向靠近

C．不管下端是何极性，两棒均向外相互远离

D．不管下端是何极性，两棒均相互靠近

7．图示为一对同轴的螺线管（轴线水平）剖面图。现给线圈A通电，其中的电流方向用“·”和“×”表示，且电流不断增大，线圈B中就会产生感应电流。下列说法正确的是（　　）

A．线圈A中的磁场方向向左

B．线圈B中感应电流的磁场方向向右

C．线圈B中产生的感应电流大小不可能保持恒定

D．从左向右看线圈B中产生的感应电流为逆时针方向

8．如图甲所示长直导线与闭合金属线框固定于同一平面内，长直导线中的电流i随时间t的变化如图乙所示，在0~时间内，直导线中电流的方向向右，则在~T时间内，金属线框中感应电流的方向与所受安培力的方向分别是（　　）

A．顺时针，向上 B．逆时针，向下 C．顺时针，向下 D．逆时针，向上

9．课堂上，杨老师演示了一个有趣的电磁现象：将一空心铝管竖立，把一块直径比铝管内径小一些的圆柱形的强磁铁从铝管上端由静止释放，强磁铁在铝管内下落过程中始终沿着铝管的轴线运动，不与铝管内壁接触，且无翻转。可以观察到，相比强磁铁自由下落，强磁铁在铝管中的下落会延缓许多。强磁铁由静止释放在铝管中运动过程中，关于其运动和受力情况，下列分析正确的是（　　）

A．先加速下落后减速下落

B．始终做加速运动，且加速度不断增大

C．所受铝管对它的作用力方向竖直向上

D．所受合力方向竖直向上

10．如图所示，足够长的通电导线旁边同一平面有矩形线圈abcd，则（　　）

A．当线圈以ad边为轴转动时（转动角为锐角），其中感应电流方向是a→b→c→d

B．当线圈向导线靠近时，其中感应电流方向是a→b→c→d

C．若线圈向右平动，其中感应电流方向是a→b→c→d

D．若线圈竖直向下平动，有感应电流产生

11．飞机在航母上弹射起飞可以利用电磁驱动来实现．电磁驱动的原理如图所示，当固定线圈上突然通过直流电流时，线圈附近的金属环会被弹射出去．现在固定线圈左侧的同一位置，先后放有分别用铜和铝制成的闭合金属环，已知两环的横截面积相等、形状相同，且电阻率ρ铜＜ρ铝，则合上开关S的瞬间，下列说法不正确的是(　　)

A．从左侧看环中的感应电流沿顺时针方向

B．铜环受到的安培力大于铝环受到的安培力

C．若将铜环放置在线圈右方，铜环将向右运动

D．电池正负极调换后，金属环不能向左弹射

12．课堂上，老师演示了一个有趣的电磁现象：将一铝管竖立，把一块直径比铝管内径小一些的圆柱形的强磁铁从铝管上端由静止释放，强磁铁在铝管中始终与管壁不接触．可以观察到，相比强磁铁自由下落，强磁铁在铝管中的下落会延缓许多．下课后，好奇的小明将一块较厚的泡沫塑料垫在电子秤上，再将这个铝管竖直固定在泡沫塑料上（用以消除电子秤内部铁磁性材料与磁铁相互作用的影响），如图所示，重复上述实验操作．在强磁铁由静止释放至落到泡沫塑料上之前，关于强磁铁的运动和受力情况，下列情况可能发生的是（　　）

A．先加速下落后减速下落

B．始终做加速运动，且加速度不断增大

C．所受合力方向竖直向上

D．所受铝管对它的作用力越来越大

13．如图所示，在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属线圈P，AB在线圈平面内．当发现闭合线圈向右摆动时

A．AB中的电流减小，线圈中产生逆时针方向的电流

B．AB中的电流减小，线圈中产生顺时针方向的电流

C．AB中的电流增大，线圈中产生逆时针方向的电流

D．AB中的电流增大，线圈中产生顺时针方向的电流

14．如图所示，两轻质闭合金属圆环，穿挂在一根光滑水平绝缘直杆上，原来处于静止状态．当条形磁铁的N极自右向左插入圆环时，两环的运动情况是（       ）

A．同时向左运动，两环间距变大

B．同时向左运动，两环间距变小

C．同时向右运动，两环间距变大

D．同时向右运动，两环间距变小

15．物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学做出了巨大贡献，值得我们敬仰。下列描述中不符合物理学史实的是（　　）

A．楞次发现了确定感应电流方向的楞次定律

B．洛伦兹通过实验测定了磁场对电流的作用力

C．奥斯特发现了电流的磁效应

D．安培提出了分子电流假说

二、填空题（共4题）

16．竖直放置的长直导线通以恒定电流 I，有一矩形线框与导线在同一平面内。在下列情况中，导线中的电流变大时线框中_______________产生感应电流。（选填 “会”或“不会”）

17．如图所示，条形磁铁与螺线管在同一平面内，当条形磁铁远离螺线管时，流过灵敏电流计中的电流方向为____________.

18．让两个相同的闭合金属环A和B分别从同高度静止开始释放，其中A穿过一条形磁铁，B下方无磁铁。发现A比B下落得慢。

分析其原因：

(1)A环下落时，由于穿过磁铁，环中会产生感应电流。理由是：______。

(2)由于A环中有感应电流，会受到一个向上的阻力作用。其理论依据是：______。

(3)而B环只受重力，做自由落体运动，因此比A环下落要快一点。

19．某学习小组在“探究楞次定律”的实验中，记录如下表：

(1)请你补充完整表格，所要填写的内容写在对应的横线上：①___________；（选填“左”或“右”）；②___________；（选填“N”或“S”）

(2)根据实验现象，组长带领大家研究后认为：这个实验中，磁铁插入线圈中不动，让线圈上下运动也可以产生感应电流。你认为他们的结论是___________（选填“正确”或“不正确”）的。

三、综合题（共4题）

20．如图所示，水平放置一个有铁芯的螺线管，在螺线管的一端悬挂着一个轻小的闭合导电线圈，问：闭合开关S的瞬间，轻小的闭合导电线圈将怎样运动？

21．如图所示，AB、CD、EF、GH是四根裸铜线，放在磁场中，EF和GH可以在AB、CD上滑动，当EF向左运动时，GH将怎样运动，为什么？

22．磁感应强度为B的匀强磁场仅存在于边长为的正方形范围内，有一个电阻为R、边长为l的正方形导线框，沿垂直于磁感线方向以速度v匀速通过磁场区域，如图所示，从边进入磁场开始计时。

（1）画出穿过线框的磁通量随时间变化的图像；

（2）从进入到穿出磁场的过程中，请分析线框中产生感应电流的情况。

23．如图所示，各图都是闭合电路的一部分直导线在磁场中切割磁图感线运动的示意图，在图上标出感应电流方向。

参考答案：

1．C

2．C

3．D

4．D

5．D

6．D

7．D

8．B

9．C

10．B

11．D

12．D

13．C

14．B

15．B

16．会

17．从b到a

18．     闭合导体内磁通量发生变化     楞次定律

19．     左     N极朝下     正确

20．将向远离螺线管的方向摆动

21．GH将向左运动

22．（1）；（2）线框进入磁场阶段，线框中产生逆时针方向的感应电流；线框在磁场中运动阶段，无感应电流产生；线框离开磁场阶段，线框中产生顺时针方向的感应电流。

23．

用右手定则可以判断出甲、乙、丙、丁中产生感应电流方向如图所示
