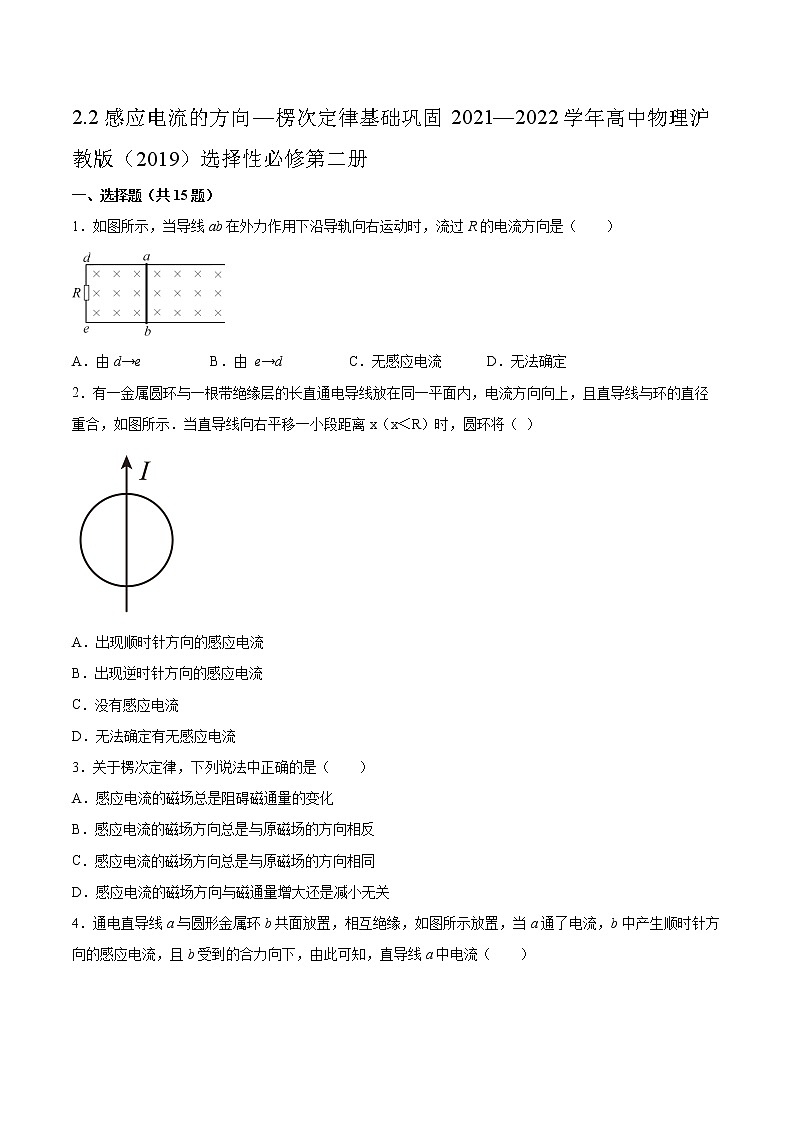

2.2感应电流的方向—楞次定律基础巩固2021—2022学年高中物理沪教版（2019）选择性必修第二册一、选择题（共15题）1．如图所示，当导线ab在外力作用下沿导轨向右运动时，流过R的电流方向是（　　）A．由d→e B．由 e→d C．无感应电流 D．无法确定2．有一金属圆环与一根带绝缘层的长直通电导线放在同一平面内，电流方向向上，且直导线与环的直径重合，如图所示．当直导线向右平移一小段距离x（x＜R）时，圆环将（ ）A．出现顺时针方向的感应电流B．出现逆时针方向的感应电流C．没有感应电流D．无法确定有无感应电流3．关于楞次定律，下列说法中正确的是（　　）A．感应电流的磁场总是阻碍磁通量的变化B．感应电流的磁场方向总是与原磁场的方向相反C．感应电流的磁场方向总是与原磁场的方向相同D．感应电流的磁场方向与磁通量增大还是减小无关4．通电直导线a与圆形金属环b共面放置，相互绝缘，如图所示放置，当a通了电流，b中产生顺时针方向的感应电流，且b受到的合力向下，由此可知，直导线a中电流（　　）A．向右减小 B．向右增大C．向左减小 D．向左增大5．如图所示,一铝块静止在光滑水平面上,现让一条形磁铁以一定的速度向右靠近铝块,在磁铁靠近铝块的过程,说法正确的是（     ）A．若条形磁铁的右端为极,则铝块会向左运动B．若条形磁铁的右端为极,则铝块会向左运动C．在它们相遇前,铝块一直处于静止状态D．不论条形磁铁的右端为极还是极,铝块都会向右运动6．航母上飞机弹射起飞是利用电磁驱动来实现的。电磁驱动原理如图所示，在固定线圈左右两侧对称位置放置两个闭合金属圆环，铝环和铜环的形状、大小相同，已知铜的电阻率较小，则合上开关S的瞬间（　　）A．两个金属环都向左运动B．两个金属环都向右运动C．从左侧向右看，两个金属环中感应电流沿顺时针方向D．铜环受到的安培力等于铝环受到的安培力7．如图所示，长直导线与闭合金属线框位于同一平面内。当长直导线中的电流增大时，下列叙述线框中感应电流的方向与所受安培力方向正确的是（　　）A．感应电流方向为顺时针，线框受安培力的合力方向向左B．感应电流方向为逆时针，线框受安培力的合力方向向右C．感应电流方向为顺时针，线框受安培力的合力方向向右D．感应电流方向为逆时针，线框受安培力的合力方向向左8．如图所示，用细线悬挂的铝圆环和磁铁在同一竖直平面内，当圆环通入方向如图所示的电流时，圆环将（     ）A．左边向里，右边向外，转动同时向磁铁靠近B．左边向外，右边向里，转动同时向磁铁靠近C．左边向里，右边向外，转动同时与磁铁远离D．圆环不会转动，但向磁铁靠近9．如图所示，一种延时继电器的示意图，铁芯上有两个线圈A和B．线圈A跟电源连接，线圈B两端连在一起构成一个闭合回路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起使触头C离开，而是过一小段时间才执行这个动作。下列说法正确的是（　　）A．线圈B不闭合，仍会产生延时效应B．将衔铁D换成铜片，延时效果更好C．保持开关S闭合，线圈B中磁通量为零D．断开开关S的瞬间，线圈B中的电流从上往下看为顺时针方向10．如图所示，一个铜质圆环，无初速度地自位置Ⅰ下落到位置Ⅱ，若圆环下落时其轴线与磁铁悬线重合，圆环面始终水平．位置Ⅰ与位置Ⅱ的高度差为h，则运动时间(　　)A．等于 B．大于C．小于  D．无法判定11．在电磁感应现象中，下列说法正确的是（　　）A．感应电流产生的磁场总是跟原来的磁场方向相反B．感应电流产生的磁场总是阻碍原磁通量的变化C．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流D．闭合线框放在变化的磁场中一定能产生感应电流12．如图所示,一个金属圆环水平放置在竖直向上的匀强磁场中,若要使圆环中产生如箭头所示方向的瞬时感应电流,下列方法可行的是(　　)A．使匀强磁场均匀增大B．使圆环绕水平轴ab如图转动30°C．使圆环绕水平轴cd如图转动30°D．保持圆环水平并使其绕过圆心的竖直轴转动13．如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中（　　） A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿竖直方向14．如图所示，两同心圆环A、B置于同一光滑水平桌面上，其中A为均匀带正电荷的绝缘环，B为导体环，若A环以图示的顺时针方向转动，且转速逐渐增大，则（        ）A．B环将有沿半径向外方向扩张的趋势B．B环中产生顺时针方向的电流C．B环对桌面的压力将增大D．B环对桌面的压力将减小15．如图所示，在平面上有两条相互垂直且彼此绝缘的长通电直导线，以它们为坐标轴构成一个平面直角坐标系。四个相同的闭合圆形线圈在四个象限中完全对称放置，两条长直导线中电流大小与变化情况相同，电流方向如图所示，当两条导线中的电流都开始均匀增大时，四个线圈a、b、c、d中感应电流的情况是 A．线圈a中无感应电流B．线圈b中有感应电流C．线圈c中有顺时针方向的感应电流D．线圈d中有逆时针方向的感应电流二、填空题（共4题）16．把一个用丝线悬挂的铅球放在电路中的线圈上方，如图所示，在下列三种情况下，悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较：（1）当滑片不动时，拉力____________．（2）当滑动变阻器的滑片向右移动时，拉力__________． (填“变大”、“不变”或“变小”)17．如图所示，一条形磁铁放在水平桌面上，在它的左侧S极上方固定一直导线，导线与磁场垂直，若给导线通以垂直于纸面方向向里的电流，则磁铁对桌面的压力______（选填“增大”或“减小”），桌面对磁铁______摩擦力（选填“有”或“没有”）。18．如图所示装置中，绕在铁芯上的两组线圈和，分别和光滑水平导轨相接，导轨上放置金属杆和，只考虑金属棒电阻，其他电阻忽略不计。某同学通过实验研究杆运动对杆的影响。若该同学控制杆向左匀速运动，杆将______；若发现杆向左移动，则杆______。19．某学习小组在“探究楞次定律”的实验中，记录如下表：磁铁放置情况磁铁运动情况电表指针偏转情况N极朝下插入线圈向左偏转S极朝下从线圈中抽出向①偏转②极朝下从线圈中抽出向右偏转 (1)请你补充完整表格，所要填写的内容写在对应的横线上：①___________；（选填“左”或“右”）；②___________；（选填“N”或“S”）(2)根据实验现象，组长带领大家研究后认为：这个实验中，磁铁插入线圈中不动，让线圈上下运动也可以产生感应电流。你认为他们的结论是___________（选填“正确”或“不正确”）的。三、综合题（共4题）20．如图所示，是矩形导线框abcd的对称轴，线框左半部分处于垂直纸面向外的匀强磁场中，据此完成表内容。序号线圈的运动线圈中是否有感应电流产生感应电流的方向1将线框abcd向右匀减速平移  2将线框abcd向纸面外平移  3将线框abcd以ad为轴向外转动60°   21．如图所示，闭合电路abcd中的一部分导体ab在磁场中向右运动，试判断闭合电路中的电流方向。22．两金属棒ab和cd连成一回路。分别放在两个方向相反的匀强磁场中。如图所示。现在要使cd向右运动，则ab在竖直方向上应如何运动？23．在左下图中当金属棒ab在水平导轨上向左运动时，标出此时ab中产生的感应电流I的方向和处在同一导轨上的另一个金属棒cd所受磁场力F的方向．
参考答案：1．A2．A3．A4．A5．D6．C7．B8．A9．D10．B11．B12．A13．A14．A15．C16．     不变     变小17．     增大     有18．     静止不动     向右减速或向左加速19．     左     N极朝下     正确20．1．将线框abcd向右匀减速平移，其磁通量减小，根据楞次定律，则产生逆时针方向感应电流；2． 将线框abcd向纸面外平移，穿过线圈的磁通量不变化，不产生感应电流；3．将线框abcd以ad为轴向外转动60°，穿过线圈的磁通量不变化，不产生感应电流；21．闭合电路中电流是顺时针方向22．向上运动23．
