2020-2021学年第4节 科学用电测试题

这是一份2020-2021学年第4节 科学用电测试题，共8页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

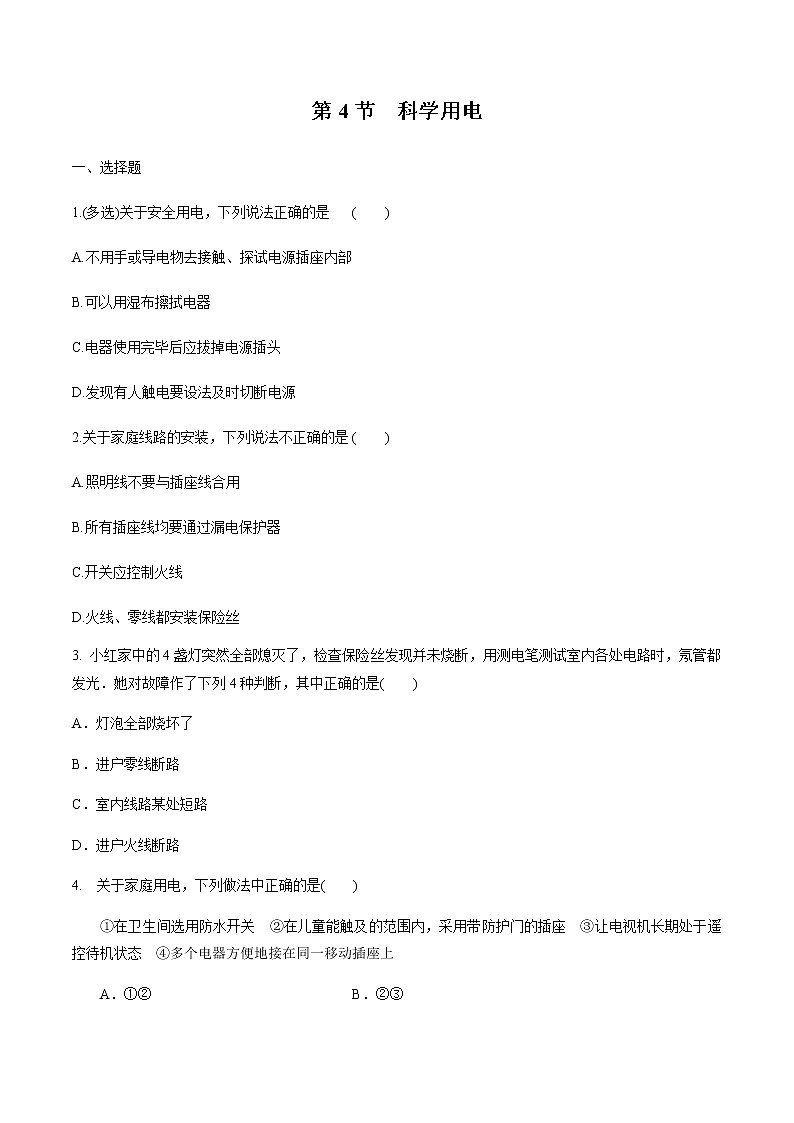

1.(多选)关于安全用电，下列说法正确的是( )
A.不用手或导电物去接触、探试电源插座内部
B.可以用湿布擦拭电器
C.电器使用完毕后应拔掉电源插头
D.发现有人触电要设法及时切断电源
2.关于家庭线路的安装，下列说法不正确的是( )
A.照明线不要与插座线合用
B.所有插座线均要通过漏电保护器
C.开关应控制火线
D.火线、零线都安装保险丝
3. 小红家中的4盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内各处电路时，氖管都发光．她对故障作了下列4种判断，其中正确的是( )
A．灯泡全部烧坏了
B．进户零线断路
C．室内线路某处短路
D．进户火线断路
4. 关于家庭用电，下列做法中正确的是( )
①在卫生间选用防水开关 ②在儿童能触及的范围内，采用带防护门的插座 ③让电视机长期处于遥控待机状态 ④多个电器方便地接在同一移动插座上
A．①② B．②③
C．③④ D．①④

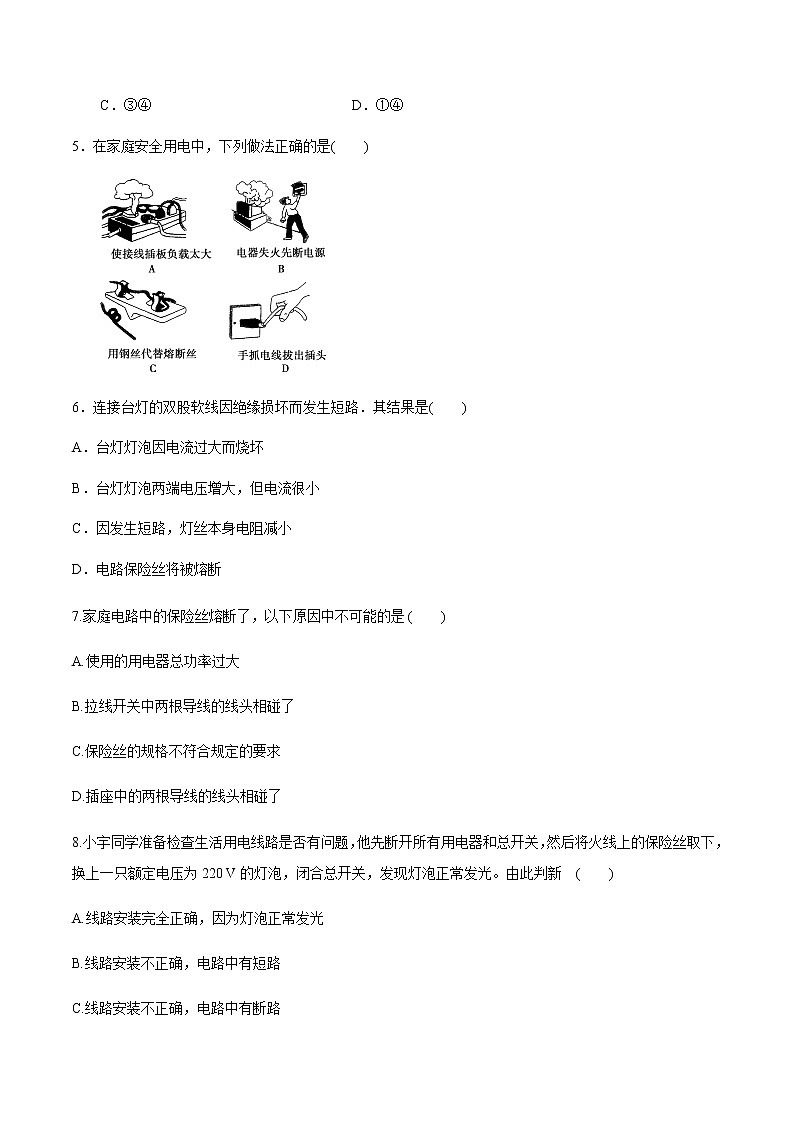

5．在家庭安全用电中，下列做法正确的是( )
6．连接台灯的双股软线因绝缘损坏而发生短路．其结果是( )
A．台灯灯泡因电流过大而烧坏
B．台灯灯泡两端电压增大，但电流很小
C．因发生短路，灯丝本身电阻减小
D．电路保险丝将被熔断
7.家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A.使用的用电器总功率过大
B.拉线开关中两根导线的线头相碰了
C.保险丝的规格不符合规定的要求
D.插座中的两根导线的线头相碰了
8.小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判新( )
A.线路安装完全正确，因为灯泡正常发光
B.线路安装不正确，电路中有短路
C.线路安装不正确，电路中有断路

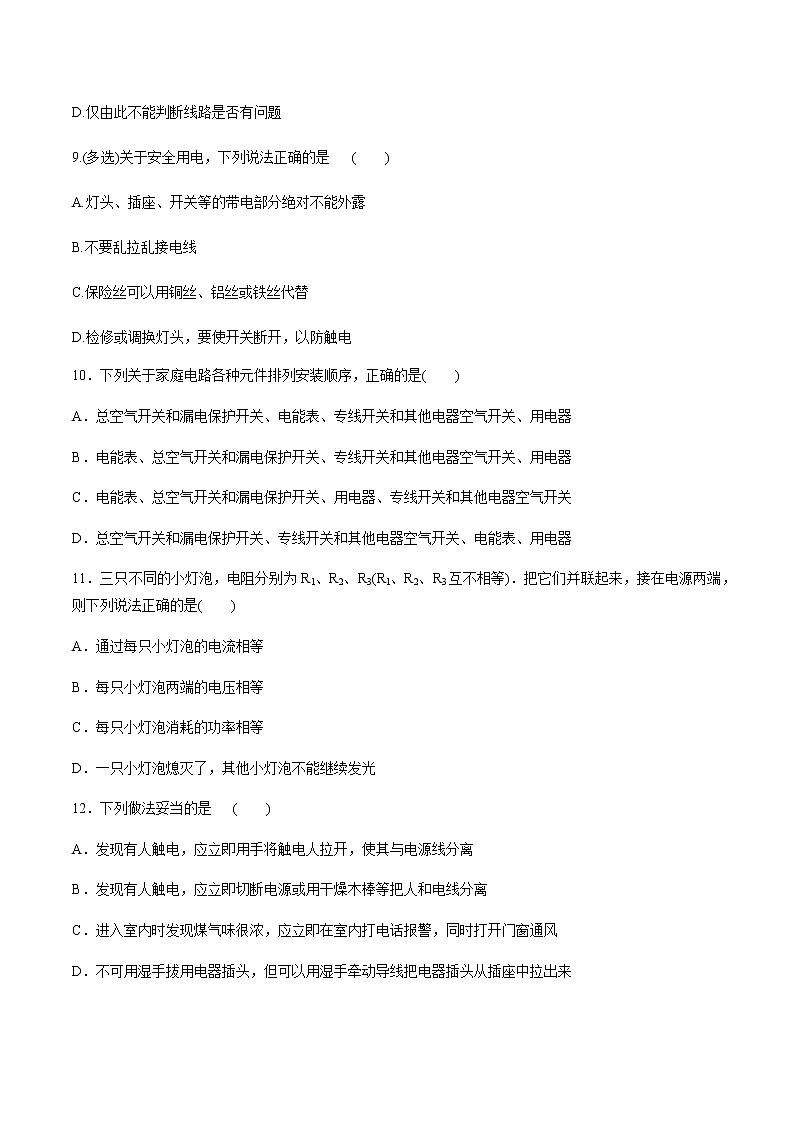

D.仅由此不能判断线路是否有问题
9.(多选)关于安全用电，下列说法正确的是( )
A.灯头、插座、开关等的带电部分绝对不能外露
B.不要乱拉乱接电线
C.保险丝可以用铜丝、铝丝或铁丝代替
D.检修或调换灯头，要使开关断开，以防触电
10．下列关于家庭电路各种元件排列安装顺序，正确的是( )
A．总空气开关和漏电保护开关、电能表、专线开关和其他电器空气开关、用电器
B．电能表、总空气开关和漏电保护开关、专线开关和其他电器空气开关、用电器
C．电能表、总空气开关和漏电保护开关、用电器、专线开关和其他电器空气开关
D．总空气开关和漏电保护开关、专线开关和其他电器空气开关、电能表、用电器
11．三只不同的小灯泡，电阻分别为R1、R2、R3(R1、R2、R3互不相等)．把它们并联起来，接在电源两端，则下列说法正确的是( )
A．通过每只小灯泡的电流相等
B．每只小灯泡两端的电压相等
C．每只小灯泡消耗的功率相等
D．一只小灯泡熄灭了，其他小灯泡不能继续发光
12．下列做法妥当的是 ( )
A．发现有人触电，应立即用手将触电人拉开，使其与电源线分离
B．发现有人触电，应立即切断电源或用干燥木棒等把人和电线分离
C．进入室内时发现煤气味很浓，应立即在室内打电话报警，同时打开门窗通风
D．不可用湿手拔用电器插头，但可以用湿手牵动导线把电器插头从插座中拉出来
二、非选择题
13.很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源．这一功能虽给人们带来了方便，但电器在待机状态下仍有能耗．下表是小明家两台电器的数据统计．这两台电器每天待机共耗电 度．若能及时断开电源，他家每月可以节约电费 元．(电价为0.5元/度，每月按30天计算)
14.某灯泡接在220 V的电路中，消耗的电功率是40 W，求：
(1)通过灯丝的电流是多大?
(2)灯丝的电阻是多大?
(3)工作10 min，消耗电能多少焦?
15．某同学家电能表的规格是(5 A，220 V)，他家已有40 W灯2盏，80 W彩电1台，120 W洗衣机1台，当这些电器同时使用时，能否再接一只800 W的电饭煲使用？
16． 某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压：3 800 W/220 V”．若需要为电热水器安装一个熔断器，参考下列数据通过计算说明，应该选择多大直径的熔丝？
参考答案
一、选择题
1 【解析】选A、C、D。若用手或导电物去接触、探试电源插座内部，容易引起短路，则A正确；用湿布擦拭电器容易发生触电事故，则B错误；电器使用完毕后应拔掉电源插头，可以消除安全隐患，则C正确；发现有人触电要设法及时切断电源，保证人身安全，D正确。
2.【解析】选D。 照明线若与插座线合用有安全隐患，则A正确；插座线通过漏电保护器，能保护家用电器，则B正确；开关控制火线，以免发生漏电事故，则C正确；保险丝应安装在火线上，则D错误。
3. B [首先，由于保险丝未断，说明不是室内线路短路现象，故C错误．又由于用测电笔测试室内各处电路时，氖管都发光，说明火线可进入到室内，故D错误．另外用测电笔测试零线时，正常情况下氖管应不发光，现在氖管发光，说明零线通过灯泡的灯丝与火线处于接通状态，故灯泡全部烧坏是不可能的，即A也被排除了．因此本题的答案应选择B，即由于进户零线断路，使电路不能闭合形成电流回路，灯泡都不亮，但室内各处都处于有电状态(氖管发光)．]
4. A [在卫生间选用防水开关能够较好的防止触电等事故的发生，故①正确；采用带防护门的插座可避免儿童将手指插入插孔引起触电事故，故②正确；让电视机长期处于遥控待机状态，浪费电能，故③错误；多个电器接在同一移动插座上，当同时开启这些电器时，会造成瞬间电流很大，电压下降，影响电器正常工作．甚至因移动插座连接线超负荷而发热引起火灾，故④错误．]
5．B
6．D
7.【解析】选B。选项A过载可以引起保险丝熔断；选项D插座中两根导线的线头相碰，发生短路，也会使保险丝熔断；选项C若保险丝的额定电流小于电路中的最大正常工作电流，电流通过保险丝会使保险丝熔断；选项B中拉线开关线头相碰火线接通，不会使保险丝熔断。
8.【解析】选B。保险丝与用电器是串联连接的，将火线上的保险丝取下，换上的灯泡与电路中原来的用电器也是串联的。如果原来的电路没有问题，那么它们的总电压是220 V，这个换上的灯泡因实际电压低于额定电压而不能正常发光，现在发现这个换上的灯泡正常发光，说明它的电压就是220 V，也就是原来的用电器两端电压为零，即电路中有短路。
9.【解析】选A、B、D。用电线路及电气设备绝缘必须良好，灯头、插座、开关等的带电部分绝对不能外露，以防触电，则A正确；不要乱拉乱接电线，以防触电或发生火灾，则B正确；保险丝选用要合理，切忌用铜丝、铝丝或铁丝代替，以防发生火灾，C错误；检修或调换灯头，即使开关断开，也切忌用手直接触及，以防触电，D正确。
10．【解析】B.根据家庭用电线路图可知B正确．
11．【解析】B.根据并联电路的特点，可判定B正确，A、D错误．由P＝eq \f(U2,R)可知若电压相等，电阻不相等，则功率不相等，C错误.
12．【解析】B.发生触电事故时应先切断电源，无法切断电源时应用绝缘物体将触电者与电源线分离．绝对不可用手将触电者拉开，因为这样做施救者同样会触电，A错，B对；室内煤气浓度较大时，打电话发生的电磁感应现象产生火花放电，很容易引起煤气爆炸，C错；用湿手拔插头时可能发生触电事故，用湿手牵动导线把插头从插座中拉出时，也可能发生意外，D错．
二、非选择题
13. [解析] 彩电每天待机耗电：
W1＝0.008×20度＝0.16度，
VCD每天待机耗电：
W2＝0.012×22度＝0.264度，总共每天耗电0.424度．
若能及时断开电源，每月可节约电费：
0．424×30×0.5元＝6.36元．
[答案] 0.424 6.36
14.【解析】(1)由P=UI得I=PU=40220 A=211 A。
(2)由R=UI得R=220211 Ω=1 210 Ω。
(3)由W=Pt得W=40×600 J=2.4×104 J。
答案：(1)211 A (2)1 210 Ω (3)2.4×104 J
15．[解析] 电能表额定功率
P＝UI＝220 V×5 A＝1 100 W
原有电器总功率
P1＝P灯×2＋P视＋P机
＝40 W×2＋80 W＋120 W＝280 W
P－P1＝1 100 W－280 W＝820 W>800 W
能再接一只800 W的电饭煲使用．
[答案] 见解析
16．[解析] P＝3 800 W，U＝220 V，I＝eq \f(P,U)＝eq \f(3 800,220) A≈17.27 A．查表可知：应选用直径为2.34 mm，额定电流为18 A的熔丝．
[答案] 应选用直径为2.34 mm的熔丝
家用电器
待机功率P/kW
每天平均待机时间t/h
彩色电视
0.008
20
VCD
0.012
22
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
额定电
流I/A
2
2.6
3.3
4.8
7
11
15
18
22
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
直径
d/mm
0.508
0.61
0.71
0.915
1.22
1.63
2.03
2.34
2.65
