中考二轮物理总复习突破精讲精练（江苏专用）专题02光现象（原卷+解析版）

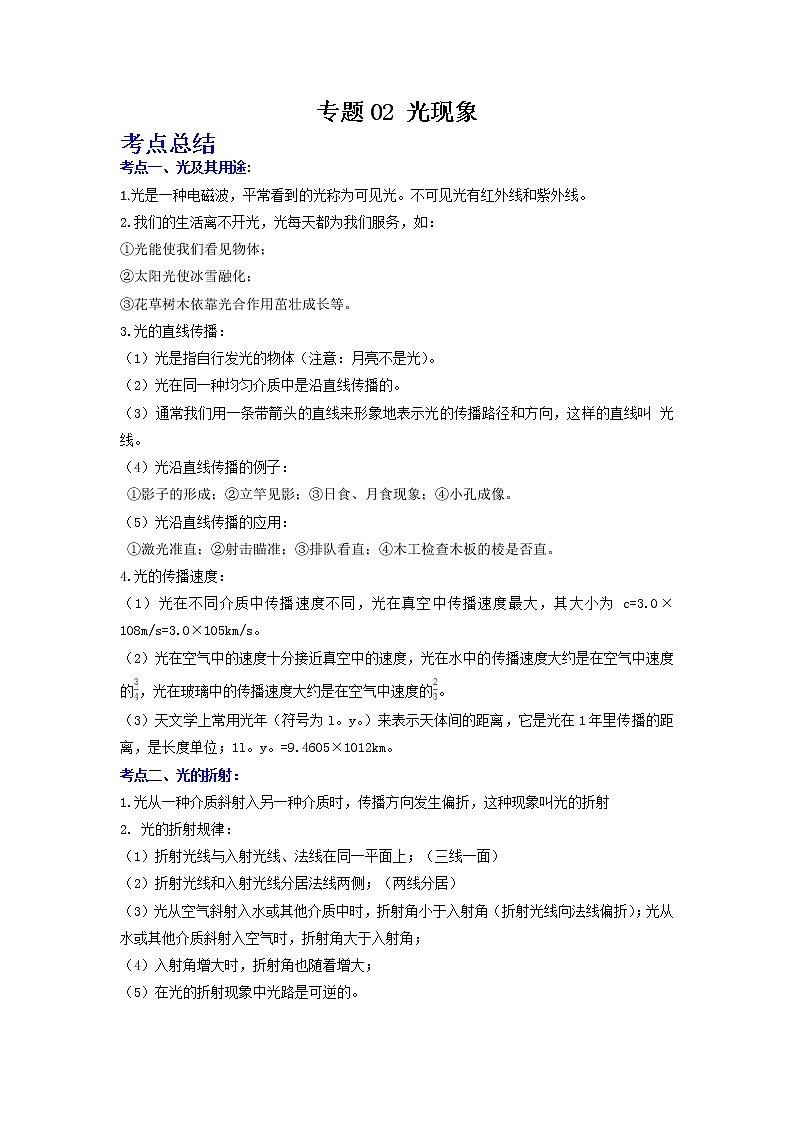

专题02 光现象

考点总结

考点一、光及其用途:

1.光是一种电磁波，平常看到的光称为可见光。不可见光有红外线和紫外线。

2.我们的生活离不开光，光每天都为我们服务，如：

①光能使我们看见物体；

②太阳光使冰雪融化；

③花草树木依靠光合作用茁壮成长等。

3.光的直线传播：

（1）光是指自行发光的物体（注意：月亮不是光）。

（2）光在同一种均匀介质中是沿直线传播的。

（3）通常我们用一条带箭头的直线来形象地表示光的传播路径和方向，这样的直线叫 光线。

（4）光沿直线传播的例子：

 ①影子的形成；②立竿见影；③日食、月食现象；④小孔成像。

（5）光沿直线传播的应用：

 ①激光准直；②射击瞄准；③排队看直；④木工检查木板的棱是否直。

4.光的传播速度：

（1）光在不同介质中传播速度不同，光在真空中传播速度最大，其大小为 c=3.0×108m/s=3.0×105km/s。

（2）光在空气中的速度十分接近真空中的速度，光在水中的传播速度大约是在空气中速度的，光在玻璃中的传播速度大约是在空气中速度的。

（3）天文学上常用光年（符号为l。y。）来表示天体间的距离，它是光在1年里传播的距离，是长度单位；1l。y。=9.4605×1012km。

考点二、光的折射：

1.光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射

2. 光的折射规律：

（1）折射光线与入射光线、法线在同一平面上；（三线一面）

（2）折射光线和入射光线分居法线两侧；（两线分居）

（3）光从空气斜射入水或其他介质中时，折射角小于入射角（折射光线向法线偏折）；光从水或其他介质斜射入空气时，折射角大于入射角；

（4）入射角增大时，折射角也随着增大；

（5）在光的折射现象中光路是可逆的。

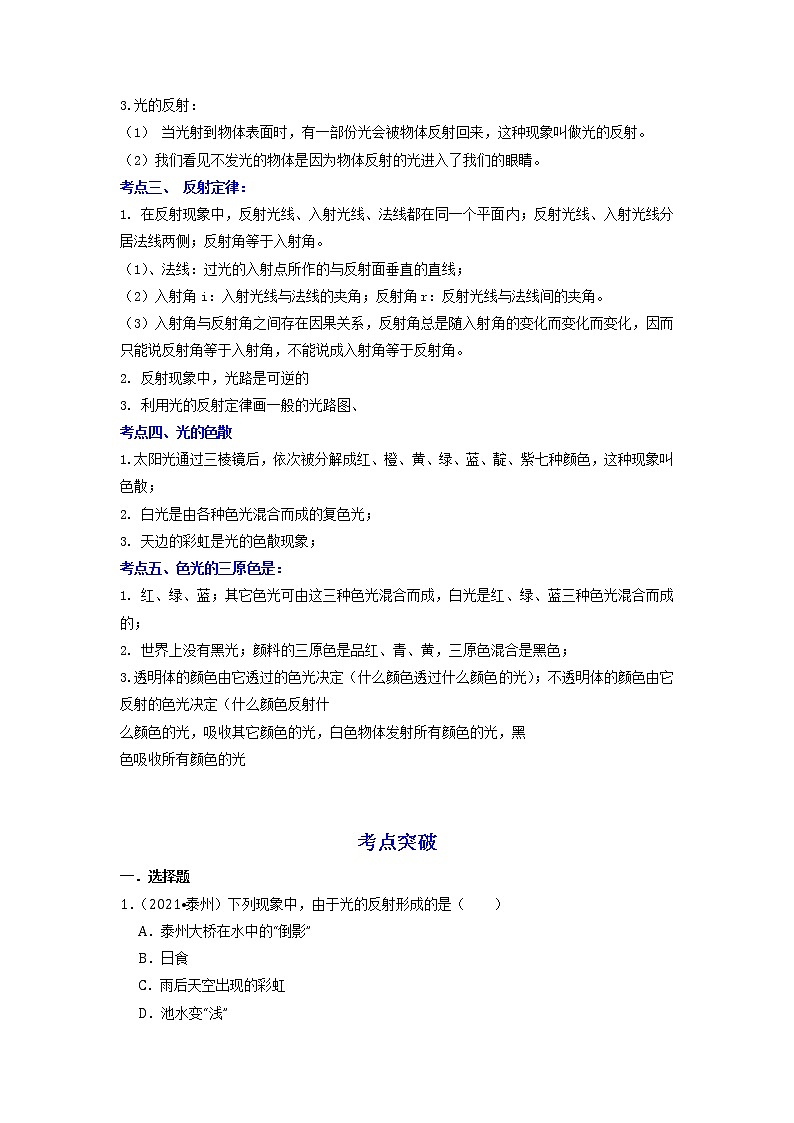

3.光的反射：

（1） 当光射到物体表面时，有一部份光会被物体反射回来，这种现象叫做光的反射。

（2）我们看见不发光的物体是因为物体反射的光进入了我们的眼睛。

考点三、 反射定律：

1. 在反射现象中，反射光线、入射光线、法线都在同一个平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。

（1）、法线：过光的入射点所作的与反射面垂直的直线；

（2）入射角i：入射光线与法线的夹角；反射角r：反射光线与法线间的夹角。

（3）入射角与反射角之间存在因果关系，反射角总是随入射角的变化而变化而变化，因而只能说反射角等于入射角，不能说成入射角等于反射角。

2. 反射现象中，光路是可逆的

3. 利用光的反射定律画一般的光路图、

考点四、光的色散

1.太阳光通过三棱镜后，依次被分解成红、橙、黄、绿、蓝、靛、紫七种颜色，这种现象叫色散；

2. 白光是由各种色光混合而成的复色光；

3. 天边的彩虹是光的色散现象；

考点五、色光的三原色是：

1. 红、绿、蓝；其它色光可由这三种色光混合而成，白光是红、绿、蓝三种色光混合而成的；

2. 世界上没有黑光；颜料的三原色是品红、青、黄，三原色混合是黑色；

3.透明体的颜色由它透过的色光决定（什么颜色透过什么颜色的光）；不透明体的颜色由它反射的色光决定（什么颜色反射什

么颜色的光，吸收其它颜色的光，白色物体发射所有颜色的光，黑

色吸收所有颜色的光

考点突破

一．选择题

1．（2021•泰州）下列现象中，由于光的反射形成的是（　　）

A．泰州大桥在水中的“倒影”

B．日食

C．雨后天空出现的彩虹

D．池水变“浅”

2．（2021•连云港）在“探究平面镜成像的特点”时，下列说法正确的是（　　）

A．物体在平面镜中所成的像是虚像

B．当物体远离平面镜时，它在镜中的像将变小

C．如果物体比平面镜大，则物体在镜中的像不是完整的像

D．用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住

3．（2021•苏州）提词器是由一个高亮度显示器和一块与其成45°角的专用镀膜玻璃组成，镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图当演讲者前方呈现“爱我中华”四个字时。他直接看显示器会看到（　　）

A． B． C． D．

4．（2021•扬州）下列光现象中，由于光的反射形成的是（　　）

A．皮影 B．笔在水面处“折断”

C．水中“倒影” D．三棱镜分解白光

5．（2021•无锡）下列图示的现象中，可用“光的直线传播”解释的是（　　）

A．筷子在水面处“断”了    B．小孔成像

C．雨后天空中出现彩虹  D．山在水中的“倒影”

6．（2021•宿迁）下列图示应用或自然现象，由光的直线传播形成的是（　　）

A．汽车的观后镜 B．神奇的验钞机

C．树荫下的光斑 D．雨后的彩虹

7．（2021•常州）如图所示，小鸭浮在水面上，它在水中的倒影正确的是（　　）

A． B． C． D．

8．（2021•常州）夜晚的红梅公园，悬挂在高处的灯筒在地面上投射出红花绿叶的美丽图案。灯筒结构如图所示：不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃。若将灯筒内白炽灯更换为红色光，灯筒将在地面上投射出（　　）

A．红花黑叶 B．黑花红叶 C．红花红叶 D．黑花黑叶

9．（2021•常州）光从室外透过玻璃进入室内，下列光路图中正确的是（　　）

A． B．

C． D．

10．（2021•盐城）如图是小明眼睛在N点看到鱼缸内M点处鹅卵石的光路图。鱼缸内注入更多水后，小明的眼睛在N点仍然可以看到鹅卵石。选项中带箭头的虚线代表原来的光路，能正确反映水变多后小明看到鹅卵石的光路图是（　　）

A． B．

C． D．

二．填空题

11．（2021•连云港）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点 　 　侧，这是因为发生了 　 　现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向 　 　移动。

12．（2021•盐城）以镜正衣冠。小丽站在竖直的平面镜前，她在镜中所成的像是 　 　（选填“虚”或“实”）像。当她由远及近走向平面镜的过程中，像到镜面的距离变 　 　，像的大小 外线”或“紫外线”）的伤害；滑雪手套的掌心处很粗糙，这是为了增大手套与滑雪杖之间的 　    　；滑过终点，运动员不能立即停下，这是因为人具有 　    　。

13．（2020•镇江）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠　 　（选填“1”、“2”或“3”），分界面为　 　（选填“①”“②”），分界面的　 　方为水。当入射角减小时，反射光线与折射光线的夹角将变　 　。

14．（2020•苏州）在光学实验室内，将一辆玩具汽车放置在白色背景板前。拉上窗帘，打开光A，让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车　   　（吸收/反射）了黄色光。若将另外一束红光照向汽车的影子，则影子区域此时呈现　   　色。

三．作图题

15．（2021•苏州）画出图中光从水中射入空气中折射光线的大致方向，并标出折射角γ。

四．实验探究题

16.（2020•南通）学习小组用侧壁扎有小孔的长塑料瓶做“探究液体压强特点”的实验时，发现每次小孔中水的流量Q（单位时间内喷出水的体积）不同，水的流量与哪些因素有关。大家提出以下猜想：

猜想1：与小孔的形状有关

猜想2：与小孔距水面的深度h有关

猜想3：与小孔的横截面积S有关

（1）为验证猜想1，他们在三个相同塑料瓶侧壁的同一位置各扎一个小孔，三孔形状如图甲所示，在小孔处安装阀门和流量计（测流量的仪器）将瓶中均装满水，打开阀门，测出流量，此步骤存在的问题是　              　。

（2）肯定猜想1后，为探究猜想2，他们在同一塑料瓶的不同位置，分别开相同的圆孔。进行实验。

①下表是实验中测得的数据，请在图乙中描点作出流量Q与小孔深度的平方根的关系图线，表格中第3次流量Q＝　              　cm3⋅s﹣1。

②进一步分析，他们认为深度影响流量的原因是深度越大，液体压强越　              　，喷出小孔的水流速也越大。

（3）对于猜想3，大家认为是正确的，为进一步探究流量Q与小孔横截面积S之间的定量关系，老师画了图丙所示的水柱模型，其中v表示水从小孔流出的速度，l表示时间t内流出水柱的长度，S表示小孔的横截面积。

①根据流量定义并结合模型，推导流量Q与流速v、面积S的关系式：Q＝　              　；

②通常情况下，喷泉竖直向上喷出的水柱在上升阶段粗细并不均匀，则喷出水柱在空中上端较　              　（选填“粗”或“细”）。

17．（2020•常州）如图甲所示，一束太阳光通过三棱镜后，在光屏上呈现彩色光带。

（1）这种现象叫做光的　   　现象。

（2）把温度计放在色散光带红光的外侧，发现其示数变大，表明该处存在人眼看不见的　   　。

（3）将蓝底、红字的小纸片放在光屏上蓝光区域，小纸片呈现　   　底、　   　字。

（4）由上述实验现象可推知：红光照射下某凸透镜的焦距　   　（小于/等于/大于）蓝光照射下该凸透镜的焦距。

（5）如图乙所示，当用红光照亮物体E时，在光屏上恰好呈倒立、等大的实像：若改用蓝光照亮物体E时，应将光屏适当向　   　（左/右）移，才能呈现清晰的　   　（缩小/等大/放大）的像。

五．计算题

18．（2020•盐城）请在图中画出物体AB在平面镜中所成的像A′B′。

专题02光现象

考点总结

考点一、光及其用途:

1.光是一种电磁波，平常看到的光称为可见光。不可见光有红外线和紫外线。

2.我们的生活离不开光，光每天都为我们服务，如：

①光能使我们看见物体；

②太阳光使冰雪融化；

③花草树木依靠光合作用茁壮成长等。

3.光的直线传播：

（1）光是指自行发光的物体（注意：月亮不是光）。

（2）光在同一种均匀介质中是沿直线传播的。

（3）通常我们用一条带箭头的直线来形象地表示光的传播路径和方向，这样的直线叫 光线。

（4）光沿直线传播的例子：

 ①影子的形成；②立竿见影；③日食、月食现象；④小孔成像。

（5）光沿直线传播的应用：

 ①激光准直；②射击瞄准；③排队看直；④木工检查木板的棱是否直。

4.光的传播速度：

（1）光在不同介质中传播速度不同，光在真空中传播速度最大，其大小为 c=3.0×108m/s=3.0×105km/s。

（2）光在空气中的速度十分接近真空中的速度，光在水中的传播速度大约是在空气中速度的，光在玻璃中的传播速度大约是在空气中速度的。

（3）天文学上常用光年（符号为l。y。）来表示天体间的距离，它是光在1年里传播的距离，是长度单位；1l。y。=9.4605×1012km。

考点二、光的折射：

1.光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射

2. 光的折射规律：

（1）折射光线与入射光线、法线在同一平面上；（三线一面）

（2）折射光线和入射光线分居法线两侧；（两线分居）

（3）光从空气斜射入水或其他介质中时，折射角小于入射角（折射光线向法线偏折）；光从水或其他介质斜射入空气时，折射角大于入射角；

（4）入射角增大时，折射角也随着增大；

（5）在光的折射现象中光路是可逆的。

3.光的反射：

（1） 当光射到物体表面时，有一部份光会被物体反射回来，这种现象叫做光的反射。

（2）我们看见不发光的物体是因为物体反射的光进入了我们的眼睛。

考点三、 反射定律：

1. 在反射现象中，反射光线、入射光线、法线都在同一个平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。

（1）、法线：过光的入射点所作的与反射面垂直的直线；

（2）入射角i：入射光线与法线的夹角；反射角r：反射光线与法线间的夹角。

（3）入射角与反射角之间存在因果关系，反射角总是随入射角的变化而变化而变化，因而只能说反射角等于入射角，不能说成入射角等于反射角。

2. 反射现象中，光路是可逆的

3. 利用光的反射定律画一般的光路图、

考点四、光的色散

1.太阳光通过三棱镜后，依次被分解成红、橙、黄、绿、蓝、靛、紫七种颜色，这种现象叫色散；

2. 白光是由各种色光混合而成的复色光；

3. 天边的彩虹是光的色散现象；

考点五、色光的三原色是：

1. 红、绿、蓝；其它色光可由这三种色光混合而成，白光是红、绿、蓝三种色光混合而成的；

2. 世界上没有黑光；颜料的三原色是品红、青、黄，三原色混合是黑色；

3.透明体的颜色由它透过的色光决定（什么颜色透过什么颜色的光）；不透明体的颜色由它反射的色光决定（什么颜色反射什

么颜色的光，吸收其它颜色的光，白色物体发射所有颜色的光，黑

色吸收所有颜色的光

考点突破

一．选择题

1．（2021•泰州）下列现象中，由于光的反射形成的是（　　）

A．泰州大桥在水中的“倒影”

B．日食

C．雨后天空出现的彩虹

D．池水变“浅”

2．（2021•连云港）在“探究平面镜成像的特点”时，下列说法正确的是（　　）

A．物体在平面镜中所成的像是虚像

B．当物体远离平面镜时，它在镜中的像将变小

C．如果物体比平面镜大，则物体在镜中的像不是完整的像

D．用一块不透明的木板挡在平面镜与像之间，像就会被遮挡住

3．（2021•苏州）提词器是由一个高亮度显示器和一块与其成45°角的专用镀膜玻璃组成，镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图当演讲者前方呈现“爱我中华”四个字时。他直接看显示器会看到（　　）

A． B． C． D．

4．（2021•扬州）下列光现象中，由于光的反射形成的是（　　）

A．皮影 B．笔在水面处“折断”

C．水中“倒影” D．三棱镜分解白光

5．（2021•无锡）下列图示的现象中，可用“光的直线传播”解释的是（　　）

A．筷子在水面处“断”了    B．小孔成像

C．雨后天空中出现彩虹  D．山在水中的“倒影”

6．（2021•宿迁）下列图示应用或自然现象，由光的直线传播形成的是（　　）

A．汽车的观后镜 B．神奇的验钞机

C．树荫下的光斑 D．雨后的彩虹

7．（2021•常州）如图所示，小鸭浮在水面上，它在水中的倒影正确的是（　　）

A． B． C． D．

8．（2021•常州）夜晚的红梅公园，悬挂在高处的灯筒在地面上投射出红花绿叶的美丽图案。灯筒结构如图所示：不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃。若将灯筒内白炽灯更换为红色光，灯筒将在地面上投射出（　　）

A．红花黑叶 B．黑花红叶 C．红花红叶 D．黑花黑叶

9．（2021•常州）光从室外透过玻璃进入室内，下列光路图中正确的是（　　）

A． B．

C． D．

10．（2021•盐城）如图是小明眼睛在N点看到鱼缸内M点处鹅卵石的光路图。鱼缸内注入更多水后，小明的眼睛在N点仍然可以看到鹅卵石。选项中带箭头的虚线代表原来的光路，能正确反映水变多后小明看到鹅卵石的光路图是（　　）

A． B．

C． D．

二．填空题

11．（2021•连云港）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点 　 　侧，这是因为发生了 　 　现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向 　 　移动。

12．（2021•盐城）以镜正衣冠。小丽站在竖直的平面镜前，她在镜中所成的像是 　 　（选填“虚”或“实”）像。当她由远及近走向平面镜的过程中，像到镜面的距离变 　 　，像的大小 外线”或“紫外线”）的伤害；滑雪手套的掌心处很粗糙，这是为了增大手套与滑雪杖之间的 　    　；滑过终点，运动员不能立即停下，这是因为人具有 　    　。

13．（2020•镇江）光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠　 　（选填“1”、“2”或“3”），分界面为　 　（选填“①”“②”），分界面的　 　方为水。当入射角减小时，反射光线与折射光线的夹角将变　 　。

14．（2020•苏州）在光学实验室内，将一辆玩具汽车放置在白色背景板前。拉上窗帘，打开光A，让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车　   　（吸收/反射）了黄色光。若将另外一束红光照向汽车的影子，则影子区域此时呈现　   　色。

三．作图题

15．（2021•苏州）画出图中光从水中射入空气中折射光线的大致方向，并标出折射角γ。

四．实验探究题

16.（2020•南通）学习小组用侧壁扎有小孔的长塑料瓶做“探究液体压强特点”的实验时，发现每次小孔中水的流量Q（单位时间内喷出水的体积）不同，水的流量与哪些因素有关。大家提出以下猜想：

猜想1：与小孔的形状有关

猜想2：与小孔距水面的深度h有关

猜想3：与小孔的横截面积S有关

（1）为验证猜想1，他们在三个相同塑料瓶侧壁的同一位置各扎一个小孔，三孔形状如图甲所示，在小孔处安装阀门和流量计（测流量的仪器）将瓶中均装满水，打开阀门，测出流量，此步骤存在的问题是　              　。

（2）肯定猜想1后，为探究猜想2，他们在同一塑料瓶的不同位置，分别开相同的圆孔。进行实验。

①下表是实验中测得的数据，请在图乙中描点作出流量Q与小孔深度的平方根的关系图线，表格中第3次流量Q＝　              　cm3⋅s﹣1。

②进一步分析，他们认为深度影响流量的原因是深度越大，液体压强越　              　，喷出小孔的水流速也越大。

（3）对于猜想3，大家认为是正确的，为进一步探究流量Q与小孔横截面积S之间的定量关系，老师画了图丙所示的水柱模型，其中v表示水从小孔流出的速度，l表示时间t内流出水柱的长度，S表示小孔的横截面积。

①根据流量定义并结合模型，推导流量Q与流速v、面积S的关系式：Q＝　              　；

②通常情况下，喷泉竖直向上喷出的水柱在上升阶段粗细并不均匀，则喷出水柱在空中上端较　              　（选填“粗”或“细”）。

17．（2020•常州）如图甲所示，一束太阳光通过三棱镜后，在光屏上呈现彩色光带。

（1）这种现象叫做光的　   　现象。

（2）把温度计放在色散光带红光的外侧，发现其示数变大，表明该处存在人眼看不见的　   　。

（3）将蓝底、红字的小纸片放在光屏上蓝光区域，小纸片呈现　   　底、　   　字。

（4）由上述实验现象可推知：红光照射下某凸透镜的焦距　   　（小于/等于/大于）蓝光照射下该凸透镜的焦距。

（5）如图乙所示，当用红光照亮物体E时，在光屏上恰好呈倒立、等大的实像：若改用蓝光照亮物体E时，应将光屏适当向　   　（左/右）移，才能呈现清晰的　   　（缩小/等大/放大）的像。

五．计算题

18．（2020•盐城）请在图中画出物体AB在平面镜中所成的像A′B′。

专题02光现象

一．选择题

1．C

【解析】解：A、泰州大桥在水中的“倒影”，属于平面镜成像，是由于光的反射形成的，故A正确；

B、当月球转到太阳和地球中间并且三者在一条直线上时，月球挡住了太阳照射在地球上的光线，地球处在月球的影子里，这就形成了日食，日食的形成说明光是沿直线传播的，故B错误；

C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故C错误；

D、池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底变浅的虚像，故D错误。

故选：A。

2．A

【解析】解：A、根据平面镜成像的特点物体在平面镜中所成的像是虚像，故A正确；

B、物体在平面镜中所成的像与物体的大小一样大，所以把点燃的蜡烛远离玻璃板时，它在镜中的像将不变，故B错误；

C、如果物体比平面镜大，此时物体在平面镜中所成的像仍然是完整的，故C错误；

D、平面镜成的是虚像，像是反射光线的反向延长线会聚形成的，不是实际光线照到像点，所以镜子背面放什么物体都不会影响成像；所以如果用一块不透明的挡光板挡在像的前面，是不会影响成像的，故D错误。

故选：A。

3．D

【解析】解：当演讲者前方呈现“爱我中华”四个字时，这四个字是显示器通过平面镜所成的像，由于像与物体关于镜面是对称的，所以他直接看显示器会看到D的内容。

故选：D。

4．A

【解析】解：A、皮影属于影子，影子的形成说明光在同种、均匀、透明介质中沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故A错误。

B、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故B错误；

C、平静水面上塔的倒影，属于平面镜成像，是由于光的反射形成的，故C正确；

D、三棱镜分解白光属于光的色散现象，其原理是光的折射，故D错误。

故选：C。

5．B

【解析】解：A.筷子在水面处“断”了，是光的折射现象，故A错误；

B.小孔成像，是由光沿直线传播形成的，故B正确；

C.雨后天空中出现彩虹，是光照射到空气中的小水滴上发生的折射现象，故C错误；

D.山在水中的“倒影”，是平面镜成像，属于光的反射现象，故D错误。

故选：B。

6．C

【解析】解：A、汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反射而成的虚像，故A错误；

B、由于紫外线能使荧光物质发光，所以验钞机是利用紫外线验钞的，故B错误；

C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在物体后形成影子，而没有树叶的地方光沿直线传播，在地面上形成光斑。故C正确。

D、雨后彩虹的形成属于光的色散，是光的折射现象，故D错误。

故选：C。

7．B

【解析】解：根据平面镜成像的特点，像和物体各对应点到平面镜间距离相等；

平静的湖面相当于平面镜，可使小鸭通过湖面成像，小鸭像与小鸭本身关于湖面对称，故只有B图符合要求。

故选：B。

8．A

【解析】解：由题意可知灯筒底部的玻璃图案是红花绿叶，白炽灯发出的是七种色光混合而成白光，照射到红色的花，只透过红光，绿色的叶上只透过绿光，所以会出现红花绿叶的图案；当白炽灯更换为红色光时，照射到红色的花上，透过红光，所以能看到红花，照射到绿叶上时，红光被吸收，没有色光透过，所以叶成了黑色，故A正确，BCD错误。

故选：A。

9．B

【解析】解：第一次折射：先过入射点O垂直玻璃右表面作出法线，再在玻璃内部法线的另一侧作出折射光线，注意折射角小于入射角：

第二次折射：先过O′点垂直玻璃左表面作出法线，再在玻璃的左侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃右表面的入射光线平行，如图所示：

故选：B。

10．C

【解析】解：鱼缸注入更多水后，小明的眼睛在N点仍然可以看到鹅卵石，所以折射光线仍通过N点。

A、水面升高，图中入射角变小，但折射角变大，故A错误；

B、水面升高，图中入射角不变，但折射角变大，故B错误；

C、水面升高，图中入射角变大，折射角也增大，故C正确；

D、水面升高，图中入射角变大，折射角不变，故D错误。

故选：C。

二．填空题

11．左；光的折射；右。

【解析】解：水槽内没有注水时，光沿直线传播，照射到O点；当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，折射光线偏向法线，因此水槽底部光斑移动到O点的左侧，该现象属于光的折射现象；

打开水槽底部水龙头缓慢放水，水面下降，折射点向右移动，因此折射光线逐渐向右移动。

故答案为：左；光的折射；右。

12．虚；小；不变。

【解析】解：小丽站在竖直的平面镜前，根据平面镜成像的特点可知，她在镜中所成的像是虚像；

当她由远及近走向平面镜的过程中，像距始终等于物距，物距变小了，则像到镜面的距离也会变小；

像的大小始终与她的大小相同，即像的大小不变。

故答案为：虚；小；不变。

13．紫外线；摩擦；惯性。

【解析】解：护目镜能有效防止来自太阳的辐射，主要是能阻挡太阳光中的紫外线；

滑雪手套的掌心处很粗糙，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；

滑过终点，运动员不能立即停下，是因为运动员具有惯性，还要保持原来的运动状态。

故答案为：紫外线；摩擦；惯性。

14．2；②；上；大。

【解析】解：由图可知，∠1等于∠3，因此①是法线，②是界面，CO是入射光线，OA是反射光线，OB是折射光线；

又因为∠2大于∠3，即折射角大于入射角，所以分界面下方是空气，上方是水；

因反射角等于入射角，所以当入射角变小时，反射角变小，折射角也会减小，所以反射光线与折射光线的夹角将变大。

故答案为：2；②；上；大。

26．反射；红。

【解析】解：发现汽车呈现黄色，这是由于汽车反射黄色光。

将另外一束红光照向汽车的影子，将影子照亮，由于背景是白色的，反射各种色光，所以反射红光，故区域呈现红色。

故答案为：反射；红。

三．作图题

15．

【解析】解：过入射点作法线，根据光由水中斜射入空气中时，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：

四．实验探究题

16．（1）没有控制小孔的横截面积相等；（2）①如图所示； 45； ②大；（3）①Sv；②粗。

17．（1）色散； （2）红外线；（3）蓝；  黑；（4）大于；（5）左；  缩小。

【解析】解：（1）由题意，三个小孔的深度相同，形状不同，但没有保持小孔的横截面积相同，违背了控制变量法的应用；

（2）①在乙图中，把表中各数据描点，再连接，如下图：

通过图象可以得出，流量Q和小孔深度的平方根成一次函数；

取序号2、4的数据（是一个精确数值），得出Q＝9×的函数式，则表格中第3次流量Q＝9×5.0＝45cm3•s﹣1；

②深度影响流量的原因是深度越大，液体的压强越大，喷出小孔的水的流速越大；

（3）①由题图丙知，流量Q相当于单位时间流出的水柱的体积（水是圆柱体），水柱的长度v，则流量Q＝Sv；

②从喷口喷出的水的流量Q＝Sv是定值，单位时间出来的水的体积不变，随着水柱的上升，v在不断变小时，横截面积S在不断增大，因此上升阶段的水柱呈现的形态是上端较粗。

故答案为：（1）没有控制小孔的横截面积相等；（2）①如图所示； 45； ②大；（3）①Sv；②粗。

17．（1）色散； （2）红外线；（3）蓝；  黑；（4）大于；（5）左；  缩小。

【解析】解：（1）太阳光经过三棱镜被分解为红、橙、黄、绿、蓝、靛、紫等七种色光的现象叫作光的色散；

（2）红外线具有热效应，处于其中的物体温度会升高；

（3）不透明物体的蓝色部分能够反射蓝光，看起来是蓝色，红色部分不能反射蓝光，看起来是黑色；

（4）由甲图可知，红、橙、黄、绿、蓝、靛、紫等七种色光经过三棱镜后折射角依次变大，因此平行于凸透镜主光轴的这些光线经过凸透镜后，折射角大的光线的先出现会聚点，即焦点，因此焦距短；

（5）红光照射时光屏上成倒立等大的实像，说明此时的物距等于2f，换蓝光照射时，根据（4）中结论可知，此时凸透镜的焦距变小，因此相当于物距变大，即u＞2f，像距变小，所以像向透镜移动，我们此时要将光屏向左移动才能再次得到清晰的倒立缩小的像。

故答案为：（1）色散； （2）红外线；（3）蓝；  黑；（4）大于；（5）左；  缩小。

五．计算题

18．

【解析】解：先作出端点A．B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
