2022年中考物理专题欧姆定律复习导学案

这是一份2022年中考物理专题欧姆定律复习导学案，共5页。学案主要包含了学习目标，学习重、难点，学习方法，学习过程，拓展训练1，拓展训练2，课后反思等内容，欢迎下载使用。

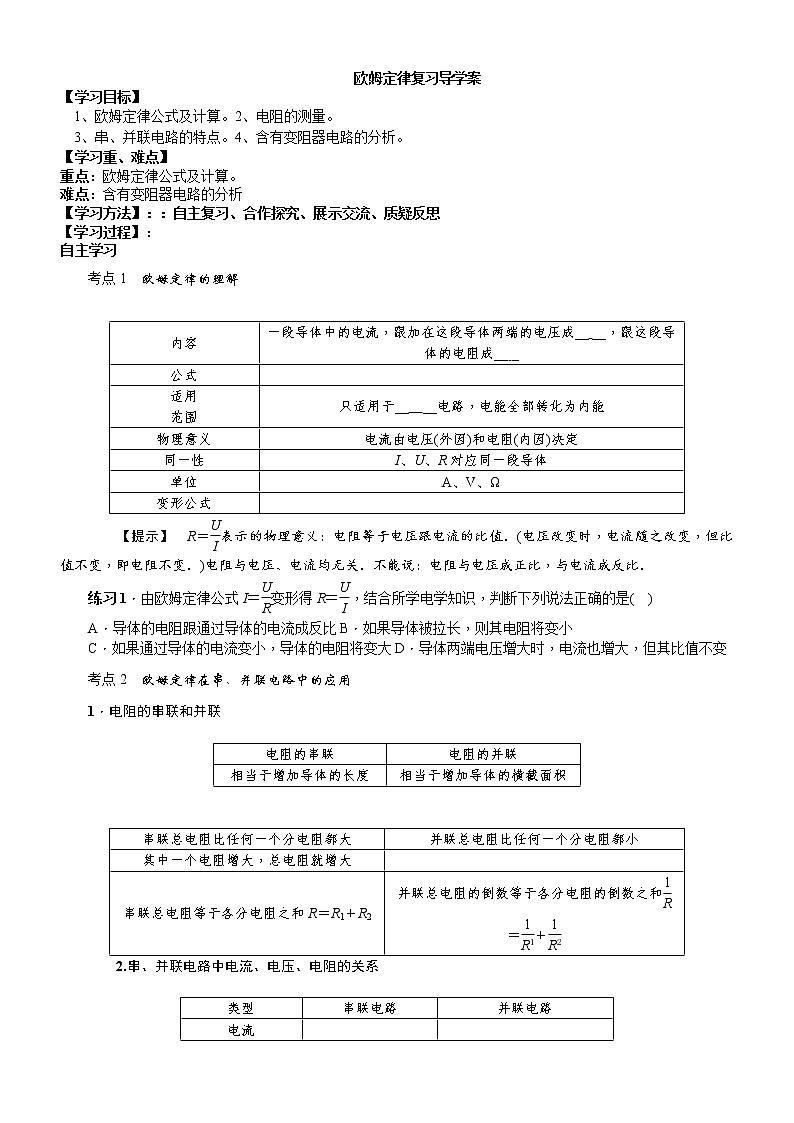

欧姆定律复习导学案【学习目标】　1、欧姆定律公式及计算。2、电阻的测量。
　3、串、并联电路的特点。4、含有变阻器电路的分析。【学习重、难点】重点：欧姆定律公式及计算。难点：含有变阻器电路的分析【学习方法】：：自主复习、合作探究、展示交流、质疑反思【学习过程】：自主学习考点1　欧姆定律的理解 内容一段导体中的电流，跟加在这段导体两端的电压成__ __，跟这段导体的电阻成__ _公式 适用范围只适用于__  __电路，电能全部转化为内能物理意义电流由电压(外因)和电阻(内因)决定同一性I、U、R对应同一段导体单位A、V、Ω变形公式 　　【提示】　R＝表示的物理意义：电阻等于电压跟电流的比值．(电压改变时，电流随之改变，但比值不变，即电阻不变．)电阻与电压、电流均无关．不能说：电阻与电压成正比，与电流成反比．练习1．由欧姆定律公式I＝变形得R＝，结合所学电学知识，判断下列说法正确的是(  )A．导体的电阻跟通过导体的电流成反比B．如果导体被拉长，则其电阻将变小C．如果通过导体的电流变小，导体的电阻将变大D．导体两端电压增大时，电流也增大，但其比值不变考点2　欧姆定律在串、并联电路中的应用1．电阻的串联和并联 电阻的串联电阻的并联相当于增加导体的长度相当于增加导体的横截面积  串联总电阻比任何一个分电阻都大并联总电阻比任何一个分电阻都小其中一个电阻增大，总电阻就增大 串联总电阻等于各分电阻之和R＝R1＋R2并联总电阻的倒数等于各分电阻的倒数之和＝＋　　2.串、并联电路中电流、电压、电阻的关系 类型串联电路并联电路电流  电压  电阻  　　3.串联分压与并联分流 串联分压串联电路中，各导体分得的电压与它的电阻成正比 并联分流并联电路中，各支路电流跟它的电阻成反比 练习1　(2020·成都)如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度_   __；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为__   __V.甲　乙【拓展训练1】　(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为_   A，电流表A2的读数为__   __A，电源电压为__ __V，R1的阻值为__  __Ω.　　2　(2020·齐齐哈尔)如图所示的电路中，电源电压恒定不变，已知R1＝3R2.当S1闭合，S2断开时，电压表示数为3 V，电流表示数为0.4 A，则电阻R1为_  _Ω；当S1断开，S2闭合时，电流表示数为__  _A.【拓展训练2】　(2020·江西)如图所示，滑动变阻器R2的最大阻值与定值电阻R1相等．闭合开关S，当滑片P在a端时，电压表示数为2 V，则电源电压为_  __V，此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1∶I2＝__   __．中考链接2．(2020·天津)如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为( )A．40 Ω  B．30 Ω  C．20 Ω  D．10 Ω第2题图3．(2020·鄂州)如图所示的电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则(  )A．L2两端的电压为 1.5 VB．L1两端的电压为 1.5 VC．L1与L2的灯丝电阻之比为 2∶1D．通过 L1与L2的电流之比为 1∶2第3题图4．(2020·青海)如图所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω.闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是( )A．I1∶I2＝2∶3，U1∶U2＝1∶1B．I1∶I2＝3∶2，U1∶U2＝1∶1C．I1∶I2＝1∶1，U1∶U2＝2∶3D．I1∶I2＝1∶1，U1∶U2＝3∶25．(2020·深圳)某电子玩具表面有a、b两个插孔，若把电压表正确接上插孔，示数为3 V；若把电流表正确接上插孔，示数为0.3 A．下列正确反映玩具内部连接情况的电路图是(  )6．(2020·广安)如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是( )A．电压表测的是R1两端电压B．电流表示数变大C．电压表示数变小D．电压表与电流表示数之比不变第6题图8．(2020·武汉)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端．闭合开关S1，断开开关S2.滑片P移至中点附近时，电流表示数为0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是( )A．20 Ω  B．30 ΩC．45 Ω  D．50 Ω9．(2020·临沂)某导体两端电压为6 V时，通过它的电流为0.4 A；当该导体两端电压为3 V时，通过它的电流为_  __A；当该导体两端电压为0 V时，它的电阻为_  __Ω.10．(2020·宿迁)如图所示，电路中电源电压恒定，定值电阻R1＝20 Ω，只闭合开关S1，电流表示数为0.3 A，则电源电压为__ _V；同时闭合开头S1、S2，电流表示数为0.5 A，则R2的阻值为_ __Ω.第10题图11．(2019·丹东)如图所示是电阻R和灯泡L的I­U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6 A，则电源电压为_ __V；若将电阻R和灯泡L并联接在电压为6 V的电源上，此时灯L的电阻为__  _Ω，干路电流为__ __A.第11题图当堂检测12．(2020·娄底)如图所示的电路中，电源电压为13.5 V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18 A变为0.54 A，则定值电阻R0＝__25__Ω，滑片位于b点时电压表示数为__9__V.第12题图13．(2020·福建)如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为____V，电流表示数为____A.第13题图14．(2020·黔东南州)如图所示，电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开时，电流表示数是0.3 A，求：(1)电源电压．(2)S1、S2都闭合时，电流表示数是多少？ 【课后反思】
