2022年中考物理专题透镜及其应用复习导学案

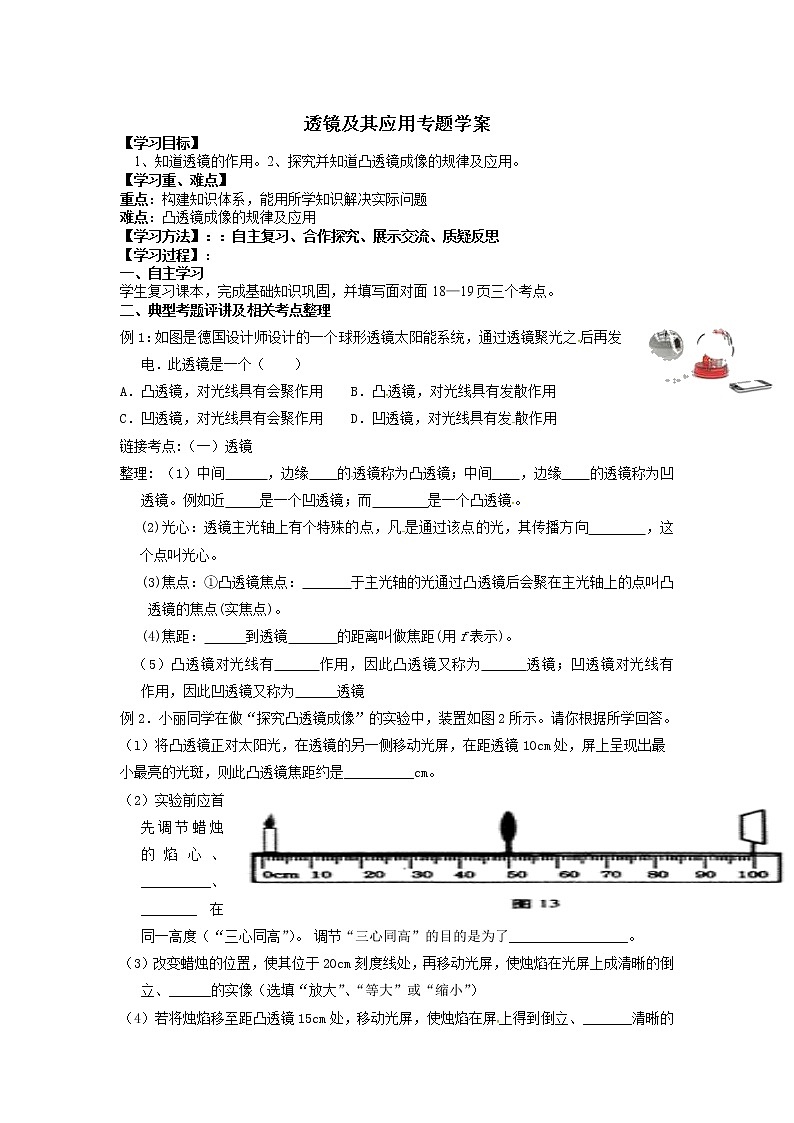

透镜及其应用专题学案

【学习目标】

　1、知道透镜的作用。2、探究并知道凸透镜成像的规律及应用。

【学习重、难点】

重点：构建知识体系，能用所学知识解决实际问题

难点：凸透镜成像的规律及应用

【学习方法】：：自主复习、合作探究、展示交流、质疑反思

【学习过程】：

一、自主学习

学生复习课本，完成基础知识巩固，并填写面对面18—19页三个考点。

二、典型考题评讲及相关考点整理

例1：如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（　　）

A．凸透镜，对光线具有会聚作用    B．凸透镜，对光线具有发散作用

C．凹透镜，对光线具有会聚作用    D．凹透镜，对光线具有发散作用

链接考点:（一）透镜

整理: （1）中间　  　，边缘　　的透镜称为凸透镜；中间　　，边缘　　的透镜称为凹透镜。例如近     是一个凹透镜；而        是一个凸透镜。

(2)光心：透镜主光轴上有个特殊的点，凡是通过该点的光，其传播方向　    　，这个点叫光心。

(3)焦点：①凸透镜焦点：　   　于主光轴的光通过凸透镜后会聚在主光轴上的点叫凸透镜的焦点(实焦点)。

(4)焦距： 　 　到透镜　   　的距离叫做焦距(用f表示)。

（5）凸透镜对光线有　  　作用，因此凸透镜又称为　  　透镜；凹透镜对光线有　   　作用，因此凹透镜又称为　  　透镜

例2．小丽同学在做“探究凸透镜成像”的实验中，装置如图2所示。请你根据所学回答。

（l）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最

小最亮的光斑，则此凸透镜焦距约是__________cm。

（2）实验前应首先调节蜡烛的焰心、__________、________在同一高度（“三心同高”）。 调节“三心同高”的目的是为了_________________。

（3）改变蜡烛的位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、______的实像（选填“放大”、“等大”或“缩小”）

（4）若将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到倒立、_______清晰的实像，_______就是应用这一原理制成的（填“照相机”、“幻灯机”或“放大镜”）。

（5）改变蜡烛的位置，使其位于56cm刻度线处，小丽从透镜的左侧通过透镜可以看到一个清晰的正立的像。利用这种成像规律可制成 ________镜。

链接考点:（二）凸透镜成像规律及其应用

整理: 凸透镜成实像时，放大与缩小的分界点是在________处，成实像与虚像的分界点是在________处；像距、物距、像的大小的变化规律是：                               。

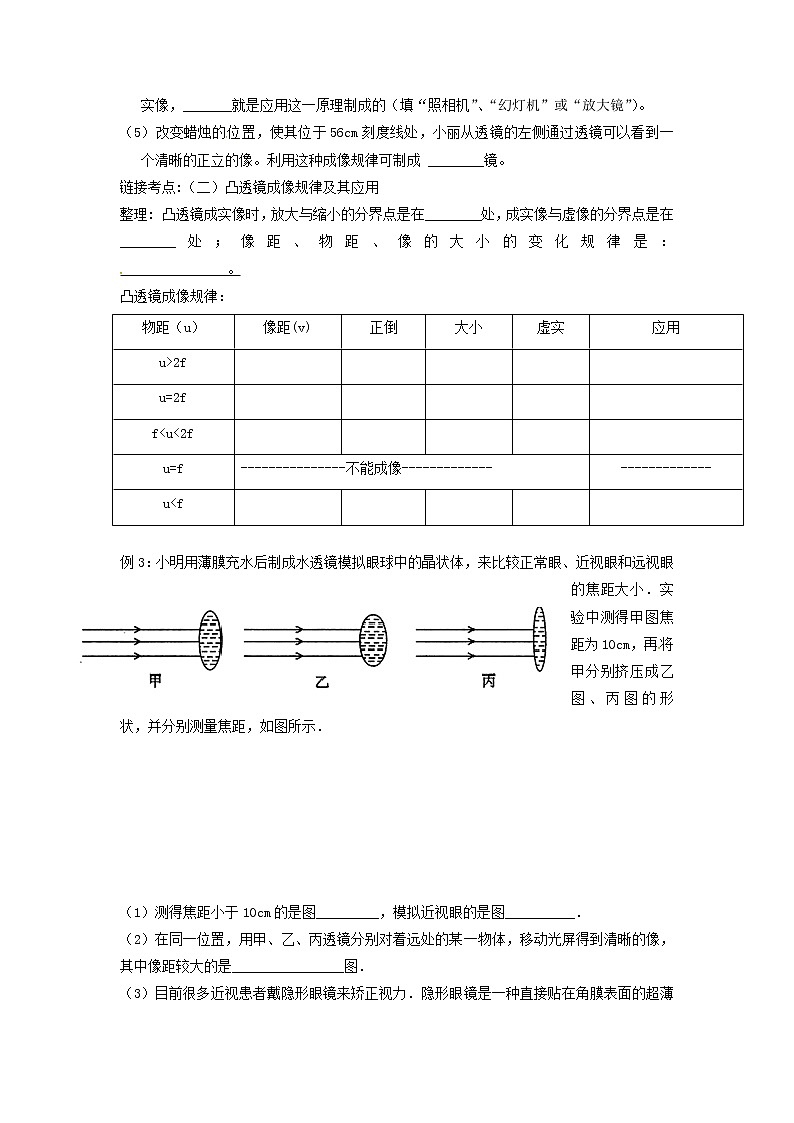

凸透镜成像规律：

例3：小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．

（1）测得焦距小于10cm的是图_________，模拟近视眼的是图__________．

（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是________________图．

（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度________________0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有_________作用（选填“会聚”或“发散）

链接考点:（三）眼睛和眼镜

整理：近视眼看不清      的物体，他的成因是晶状体太_____，折光能力太________，使来自远处物体的光聚在________前。矫正的方法是在眼睛前配戴一个_____透镜眼镜。远视眼只能看清       的物体，看不清      的物体，利用凸透镜能使光会聚的特点，可在眼睛前配戴一个________透镜眼镜来矫正。

中考链接

1、 (2021青海)一凸透镜的焦距为12 cm，将点燃的蜡烛从离凸透镜30 cm处沿主光轴移到15 cm处的过程中，像的大小和像距的变化情况是(　　)

A. 像变小，像距变小  B. 像变大，像距变大

C. 像变大，像距变小  D. 像变小，像距变大

2、 (2021眉山)在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10 cm.如图所示，凸透镜固定在光具座的50 cm刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验．下列说法中正确的是(　　)

第4题图

A. 将蜡烛移到10 cm刻线处，光屏上呈现倒立放大的实像

B. 将蜡烛移到45 cm刻线处，光屏上呈现正立放大的虚像

C. 将蜡烛移到35 cm刻线处，成像特点与照相机成像特点相同

D. 将蜡烛从10 cm刻线处移向40 cm刻线处的过程中，光屏上呈现的像会变大

3、 (2021朝阳)在探究凸透镜成像规律的实验中，向水透镜内注入适量的水，调节蜡烛、光屏的位置如图所示，发现光屏上得到一个倒立的、______的实像．保持蜡烛位置不动，向水透镜内继续注水，将光屏向靠近水透镜的方向移动，又得到烛焰清晰的像．这一过程模拟了______(选填“近视眼”或“远视眼”)的形成．

【当堂检测】

1、请在下图中画出入射光线或折射光线。

2．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上         （     ）

A．无法成像           B．呈现放大、正立的像

C．呈现放大、倒立的像      D．呈现缩小、倒立的像

3、 (2021山西改编)在探究“凸透镜成像的规律”实验中：

第5题图

(1)将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在________．

(2)将蜡烛和光屏移动到如图甲所示的位置时，光屏上出现了烛焰倒立、等大的实像，此凸透镜的焦距为________cm.

(3)改变蜡烛位置，移动光屏到如图乙所示的位置时，光屏上恰好得到一个清晰的像，生活中的______(选填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的．保持凸透镜位置不变，将蜡烛向左移动到10 cm处，为了在光屏上得到清晰的像，应把光屏向______(选填“左”或“右”)移动．

(4)实验进行过程中随着蜡烛燃烧，光屏上的像会逐渐向________(选填“上”或“下”)移动，应进行的操作是________________________．

【课后反思】
