江苏省徐州市睢宁县片级2021-2022学年九年级下学期第一次质量调研物理试卷(word版含答案)

这是一份江苏省徐州市睢宁县片级2021-2022学年九年级下学期第一次质量调研物理试卷(word版含答案)，共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

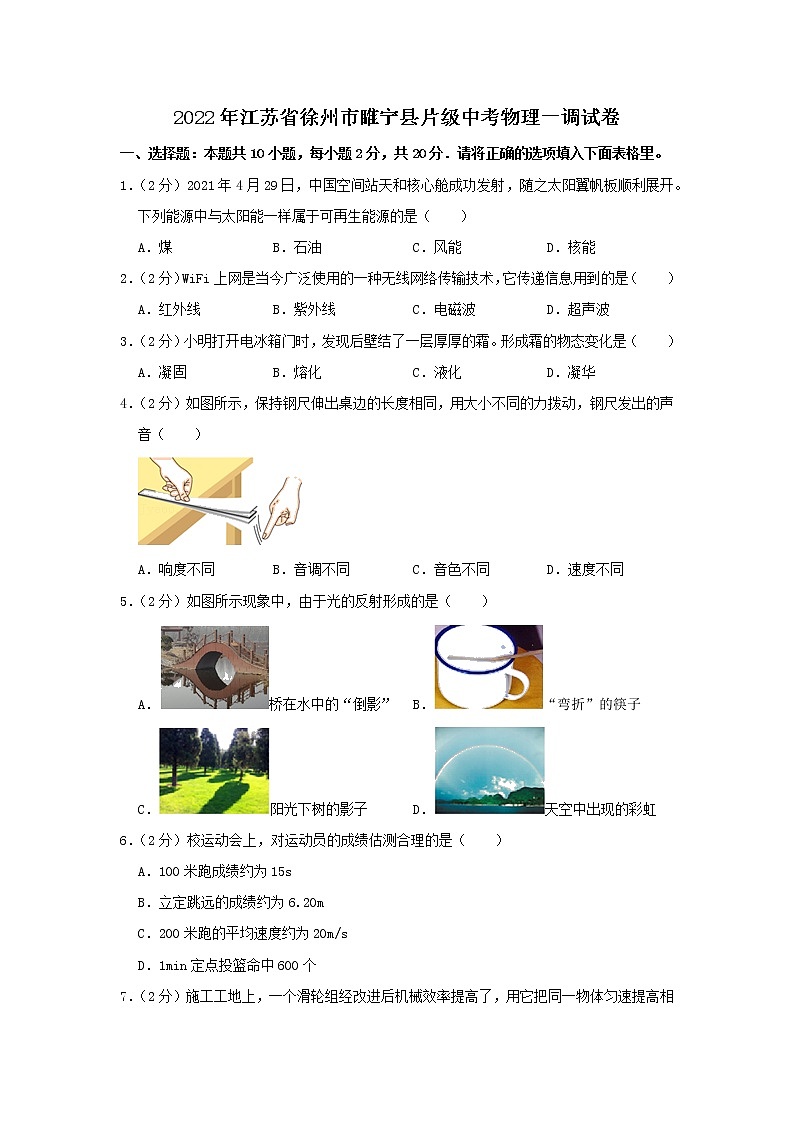

1．（2分）2021年4月29日，中国空间站天和核心舱成功发射，随之太阳翼帆板顺利展开。下列能源中与太阳能一样属于可再生能源的是（ ）
A．煤B．石油C．风能D．核能
2．（2分）WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是（ ）
A．红外线B．紫外线C．电磁波D．超声波
3．（2分）小明打开电冰箱门时，发现后壁结了一层厚厚的霜。形成霜的物态变化是（ ）
A．凝固B．熔化C．液化D．凝华
4．（2分）如图所示，保持钢尺伸出桌边的长度相同，用大小不同的力拨动，钢尺发出的声音（ ）
A．响度不同B．音调不同C．音色不同D．速度不同
5．（2分）如图所示现象中，由于光的反射形成的是（ ）
A．桥在水中的“倒影”B．“弯折”的筷子
C．阳光下树的影子D．天空中出现的彩虹
6．（2分）校运动会上，对运动员的成绩估测合理的是（ ）
A．100米跑成绩约为15s
B．立定跳远的成绩约为6.20m
C．200米跑的平均速度约为20m/s
D．1min定点投篮命中600个

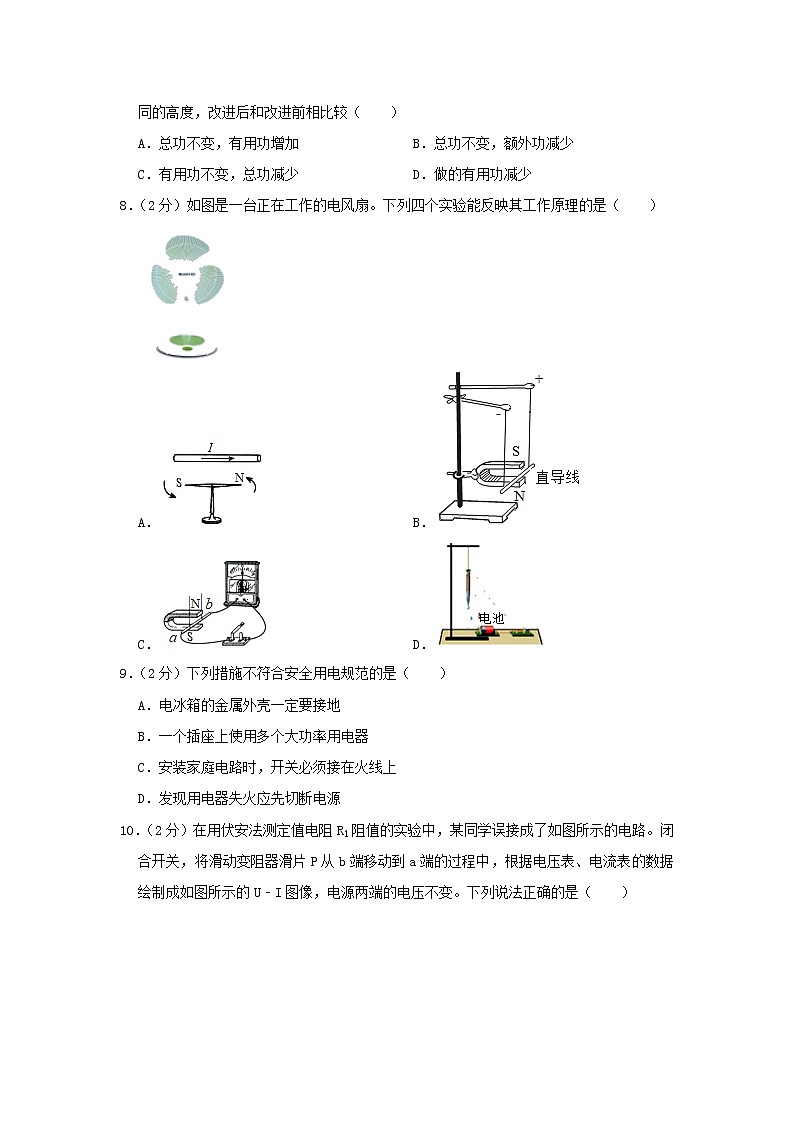

7．（2分）施工工地上，一个滑轮组经改进后机械效率提高了，用它把同一物体匀速提高相同的高度，改进后和改进前相比较（ ）
A．总功不变，有用功增加B．总功不变，额外功减少
C．有用功不变，总功减少D．做的有用功减少
8．（2分）如图是一台正在工作的电风扇。下列四个实验能反映其工作原理的是（ ）
A．B．
C．D．
9．（2分）下列措施不符合安全用电规范的是（ ）
A．电冰箱的金属外壳一定要接地
B．一个插座上使用多个大功率用电器
C．安装家庭电路时，开关必须接在火线上
D．发现用电器失火应先切断电源

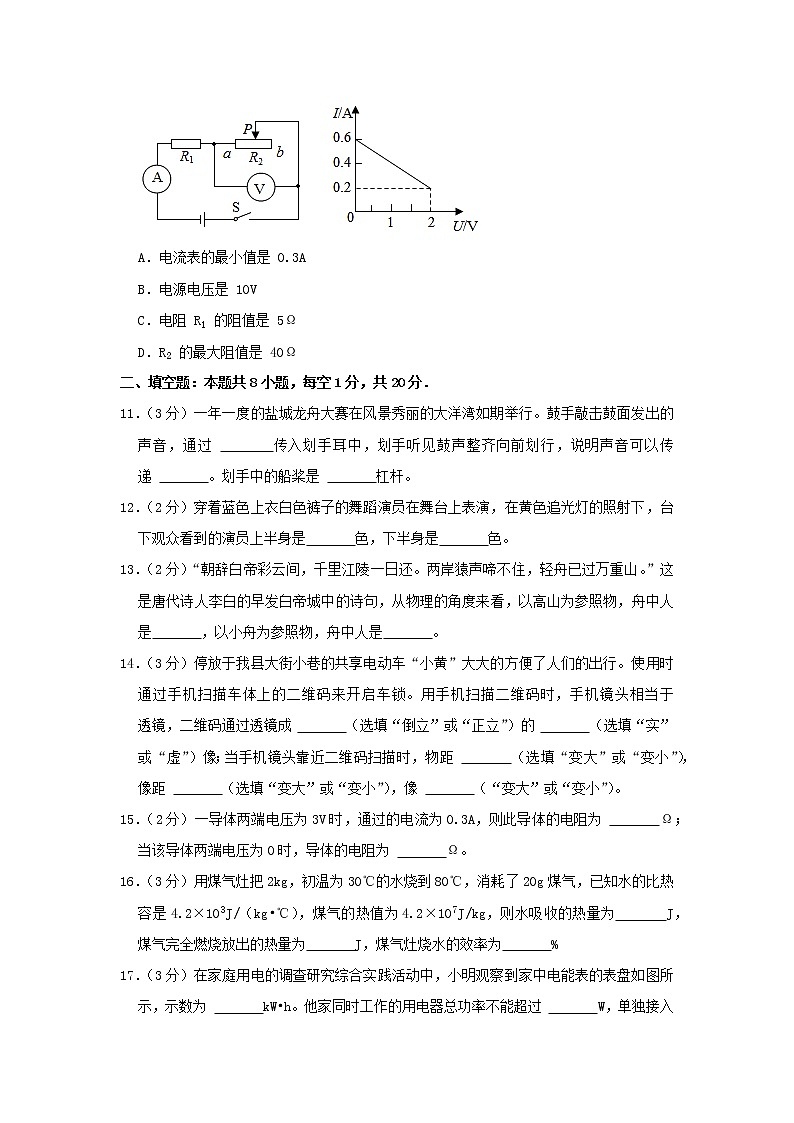

10．（2分）在用伏安法测定值电阻R1阻值的实验中，某同学误接成了如图所示的电路。闭合开关，将滑动变阻器滑片P从b端移动到a端的过程中，根据电压表、电流表的数据绘制成如图所示的U﹣I图像，电源两端的电压不变。下列说法正确的是（ ）
A．电流表的最小值是 0.3A
B．电源电压是 10V
C．电阻 R1 的阻值是 5Ω
D．R2 的最大阻值是 40Ω
二、填空题：本题共8小题，每空1分，共20分．
11．（3分）一年一度的盐城龙舟大赛在风景秀丽的大洋湾如期举行。鼓手敲击鼓面发出的声音，通过 传入划手耳中，划手听见鼓声整齐向前划行，说明声音可以传递 。划手中的船桨是 杠杆。
12．（2分）穿着蓝色上衣白色裤子的舞蹈演员在舞台上表演，在黄色追光灯的照射下，台下观众看到的演员上半身是 色，下半身是 色。
13．（2分）“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”这是唐代诗人李白的早发白帝城中的诗句，从物理的角度来看，以高山为参照物，舟中人是 ，以小舟为参照物，舟中人是 。
14．（3分）停放于我县大街小巷的共享电动车“小黄”大大的方便了人们的出行。使用时通过手机扫描车体上的二维码来开启车锁。用手机扫描二维码时，手机镜头相当于 透镜，二维码通过透镜成 （选填“倒立”或“正立”）的 （选填“实”或“虚”）像；当手机镜头靠近二维码扫描时，物距 （选填“变大”或“变小”），像距 （选填“变大”或“变小”），像 （“变大”或“变小”）。
15．（2分）一导体两端电压为3V时，通过的电流为0.3A，则此导体的电阻为 Ω；当该导体两端电压为0时，导体的电阻为 Ω。
16．（3分）用煤气灶把2kg，初温为30℃的水烧到80℃，消耗了20g煤气，已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg，则水吸收的热量为 J，煤气完全燃烧放出的热量为 J，煤气灶烧水的效率为 %
17．（3分）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为 kW•h。他家同时工作的用电器总功率不能超过 W，单独接入某用电器工作一段时间，电能表的转盘2min转过20圈，该用电器的实际电功率是 W。
18．（2分）小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了。请你用学过的物理知识解释这一现象。
三、解答题：本题7小题，共52分．解答22、23题时应有解题过程．
19．（2分）在图中画出对应的折射光线。
20．（2分）在图中标出电源的正、负极和磁感线方向。
21．（6分）如图所示，工人用50N的拉力把重120N的重物在10s内匀速提升2m，求：
（1）工人做的有用功；
（2）拉力做功的功率；
（3）滑轮组的机械效率。
22．（6分）在图所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。闭合电键S后，电路中的电流为0.3安。
①求此时电阻R1两端的电压U1。
②在电路元件不被损坏的情况下，
求变阻器R2接入电路的最小阻值R2min。
23．（8分）如图所示，图甲、图乙分别是“观察水的沸腾”和探究“冰的熔化特点”的实验装置，小明将这两个实验进行对比研究，图丙、图丁是实验后画出的图象。
（1）完成图乙实验后，根据图 的图象可知，冰属于 （选填“晶体”或“非晶体”）；
（2）两个实验装置用到的共同的测量工具有 和秒表。
（3）通过实验并结合图丙、图丁的图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是 。
24．（8分）用图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为2.5V。
（1）为了完成实验，请在图甲中用笔画线代替导线将实验电路连接完整（连线不交叉）。
（2）闭合开关，发现电压表指针偏转如图乙所示，其原因是 。
（3）排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 A，该小灯泡的额定功率是 W。
25．（8分）公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据。
请根据以上资料数据说明：
（1）这样的热电偶实际上是一个电源，它是把 能转化为 能。
（2）在热电偶电路中，产生热电流的条件是：电路是由 （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 。
2022年江苏省徐州市睢宁县片级中考物理一调试卷
答案与详解
一、选择题：本题共10小题，每小题2分，共20分．请将正确的选项填入下面表格里。
1．（2分）2021年4月29日，中国空间站天和核心舱成功发射，随之太阳翼帆板顺利展开。下列能源中与太阳能一样属于可再生能源的是（ ）
A．煤B．石油C．风能D．核能
【分析】可再生能源：可以从自然界中源源不断地得到的能源，例：水能、风能、太阳能、生物质能、潮汐能；
不可再生能源：不可能在短期内从自然界得到补充的能源，例：化石能源（煤炭、石油、天然气）、核能。
【解答】解：太阳能属于可再生能源。
ABD、煤、石油、核能不可能在短期内从自然界得到补充的能源，属于不可再生能源；
C、风能可以从自然界中源源不断地得到的能源，属于可再生能源。
故选：C。
2．（2分）WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是（ ）
A．红外线B．紫外线C．电磁波D．超声波
【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4GH频段工作，属于微波。
【解答】解：
WiFi利用了电磁波中的微波技术进行信息传输。
故选：C。
3．（2分）小明打开电冰箱门时，发现后壁结了一层厚厚的霜。形成霜的物态变化是（ ）
A．凝固B．熔化C．液化D．凝华
【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
【解答】解：电冰箱后壁结的霜是水从气态直接变成固态的过程，属于凝华现象。
故选：D。
4．（2分）如图所示，保持钢尺伸出桌边的长度相同，用大小不同的力拨动，钢尺发出的声音（ ）
A．响度不同B．音调不同C．音色不同D．速度不同
【分析】响度指声音的强弱或大小，与振幅和距离有关。
【解答】解：保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的响度不同，因为力度不同，物体的振幅不同，响度则不同。
故选：A。
5．（2分）如图所示现象中，由于光的反射形成的是（ ）
A．桥在水中的“倒影”B．“弯折”的筷子
C．阳光下树的影子D．天空中出现的彩虹
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：A、平静湖面上桥的倒影，属于平面镜成像，是由于光的反射形成的，符合题意。
B、从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，不合题意。
故选：A。
6．（2分）校运动会上，对运动员的成绩估测合理的是（ ）
A．100米跑成绩约为15s
B．立定跳远的成绩约为6.20m
C．200米跑的平均速度约为20m/s
D．1min定点投篮命中600个
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、100米跑成绩约为15s，符合实际，故A正确；
B、立定跳远的成绩约为2m，故B错误；
C、200米跑的平均速度约为8m/s，故C错误；
D、1min定点投篮命中30个，故D错误。
故选：A。
7．（2分）施工工地上，一个滑轮组经改进后机械效率提高了，用它把同一物体匀速提高相同的高度，改进后和改进前相比较（ ）
A．总功不变，有用功增加B．总功不变，额外功减少
C．有用功不变，总功减少D．做的有用功减少
【分析】用滑轮组把同一物体匀速提升相同的高度，有用功相同；由题知改装后的机械效率高，根据机械效率的公式知道总功减小，而总功等于有用功加上额外功，据此进行解答。
【解答】解：
因为把同一物体匀速提升相同的高度，所以由W有＝Gh可知，利用滑轮组做的有用功相同，
根据η=W有W总可知，改装后的机械效率提高了，
所以改装后利用滑轮组做的总功减少了，
又因为W总＝W有+W额，
所以改装后利用滑轮组做的额外功减少了，故ABD错误、C正确。
故选：C。
8．（2分）如图是一台正在工作的电风扇。下列四个实验能反映其工作原理的是（ ）
A．B．
C．D．
【分析】电风扇工作时，电风扇内的线圈通过电流，线圈在磁场中受力运动，所以电风扇的工作原理是通电导线在磁场中受力运动。
【解答】解：电风扇的工作原理是通电导线在磁场中受力运动。
A、该实验是奥斯特实验，说明通电导体周围存在磁场，是电流的磁效应，故A不符合题意；
B、该实验中，当给导体中通电时，通电导体在磁场中受力的作用而运动，与电扇的工作原理相同，故B符合题意；
C、该实验是探究电磁感应现象，是发电机的工作原理，故C 不符合题意；
D、该实验是探究影响电磁铁磁性大小因素的实验，利用的电流的磁效应，故D不符合题意。
故选：B。
9．（2分）下列措施不符合安全用电规范的是（ ）
A．电冰箱的金属外壳一定要接地
B．一个插座上使用多个大功率用电器
C．安装家庭电路时，开关必须接在火线上
D．发现用电器失火应先切断电源
【分析】（1）用电器的金属外壳要接地；
（2）家庭电路中电流过大的原因有两个：一是短路，二是用电器的总功率过大；
（3）家庭电路中，各用电器并联，开关与用电器串联，开关接在火线与用电器之间；
（4）发现因电失火，首先要切断电源，然后根据具体情况，进行相应的救助。
【解答】解：
A、在家庭电路中，家用电器的金属外壳一定要接地，可防止因漏电而触电，故A符合安全用电规范；
B、多个大功率用电器接在同一插座板上，电路中总功率过大，电路中电流过大，从而发生危险，故B不符合安全用电规范；
C、在家庭电路中，为保证用电安全，应将控制用电器的开关接在火线上，开关和所控制的用电器串联，故C符合安全用电规范；
D、发现家用电器或导线失火时，首先要切断电源，然后灭火。不能带电救火，以防触电，故D符合安全用电规范。
故选：B。
10．（2分）在用伏安法测定值电阻R1阻值的实验中，某同学误接成了如图所示的电路。闭合开关，将滑动变阻器滑片P从b端移动到a端的过程中，根据电压表、电流表的数据绘制成如图所示的U﹣I图像，电源两端的电压不变。下列说法正确的是（ ）
A．电流表的最小值是 0.3A
B．电源电压是 10V
C．电阻 R1 的阻值是 5Ω
D．R2 的最大阻值是 40Ω
【分析】由电路图可知，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；
（1）通过电压表、电流表的U﹣I图像可知电流表的最小值；
（2）当滑动变阻器的滑片P在a端时，R2连入电路的阻值为0Ω，由欧姆定律可知，此时电路中的电流最大，由U﹣I图像可知最大电流，
再利用欧姆定律表示出电源电压；
当滑动变阻器的滑片P在b端时，R2连入电路的阻值最大，由欧姆定律可知，此时电路中的电流最小，
由U﹣I图像可知最小电流和此时电压表示数，即R2两端的电压，再利用欧姆定律和串联电路的电压特点表示出电源电压；
将两组电源电压的表达式联立起来，即可解出电源电压和电阻R1的阻值；
（3）当电路中电流最小时，R2连入电路的阻值最大，R2两端的电压最大，即电压表示数最大，再利用R=UI可求出R2的最大阻值。
【解答】解：由电路图可知，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表测R2两端的电压；
A、由电压表、电流表的U﹣I图像可知，电流表的最小值是0.2A，故A错误；
BC、当滑动变阻器的滑片P在a端时，R2连入电路的阻值为0Ω，由欧姆定律可知，此时电路中的电流最大为I大＝0.6A，
则电源电压为：U＝I大R1＝0.6A×R1﹣﹣﹣﹣﹣﹣①；
当滑动变阻器的滑片P在b端时，R2连入电路的阻值最大，由欧姆定律可知，此时电路中的电流最小为I小＝0.2A，
由U﹣I图像可知此时电压表示数为2V，即R2两端的电压为U2＝2V，
则电源电压为：U＝U1+U2＝I小R1+2V＝0.2A×R1+2V﹣﹣﹣﹣﹣﹣②；
联立①②可解得：U＝3V，R1＝5Ω，故B错误，C正确；
D、当电流表示数最小时，R2连入电路的阻值最大，R2两端的电压最大，即电压表示数最大，
则R2的最大阻值为：R2=U2I小=2V0.2A=10Ω，故D错误。
故选：C。
二、填空题：本题共8小题，每空1分，共20分．
11．（3分）一年一度的盐城龙舟大赛在风景秀丽的大洋湾如期举行。鼓手敲击鼓面发出的声音，通过 空气 传入划手耳中，划手听见鼓声整齐向前划行，说明声音可以传递 信息 。划手中的船桨是 费力 杠杆。
【分析】（1）能够传播声音的物质叫做传声的介质，一切固体、液体、气体都可以作为传声的介质；声音可以传递信息；
（2）杠杆分为三类：省力杠杆（动力臂大于阻力臂，省力费距离）、费力杠杆（动力臂小于阻力臂，费力省距离）和等臂杠杆（动力臂等于阻力臂，不省力不费力，不省距离不费距离）。
【解答】解：鼓手敲击鼓面发出的声音，通过空气传入划手耳中，划手听见鼓声整齐向前划行，说明声音可以传递信息；划手中的船桨在使用中动力臂小于阻力臂是费力杠杆。
故答案为：空气；信息；费力。
12．（2分）穿着蓝色上衣白色裤子的舞蹈演员在舞台上表演，在黄色追光灯的照射下，台下观众看到的演员上半身是 黑 色，下半身是 黄 色。
【分析】（1）不透明物体的颜色是由它反射的色光决定的，不透明物体只能反射与它自身颜色相同的色光，吸收与它颜色不同的色光。
（2）白光是复色光，包括各种颜色的光；各种颜色的物体被白光照射，看到的是它的本色。
【解答】解：黄光照在蓝色上衣上被蓝色上衣吸收，我们看到上衣是黑色的；黄光照在白色裤子上被反射，我们看到的裤子是黄色的。
故答案为：黑；黄。
13．（2分）“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”这是唐代诗人李白的早发白帝城中的诗句，从物理的角度来看，以高山为参照物，舟中人是 运动的 ，以小舟为参照物，舟中人是 静止的 。
【分析】物理学中的运动指的是物体位置的变化，判定舟中人的运动状态就看其相对于参照物的位置是否改变。由此入手来分析此题。
【解答】解：从轻舟已过万重山，可以体现出舟中人相对于高山位置不断变化，所以以高山为参照物，人是运动的。
人始终坐在船上，相对于船的位置没有变化，所以，相对于舟是静止的。
故答案为：运动的；静止的。
14．（3分）停放于我县大街小巷的共享电动车“小黄”大大的方便了人们的出行。使用时通过手机扫描车体上的二维码来开启车锁。用手机扫描二维码时，手机镜头相当于 凸 透镜，二维码通过透镜成 倒立 （选填“倒立”或“正立”）的 实 （选填“实”或“虚”）像；当手机镜头靠近二维码扫描时，物距 变小 （选填“变大”或“变小”），像距 变大 （选填“变大”或“变小”），像 变大 （“变大”或“变小”）。
【分析】手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。
凸透镜成实像时，物远像近像变小、物近像远像变大的特点。
【解答】解：手机摄像头相当于凸透镜，手机扫描二维码，二维码在2倍焦距以外，此时成倒立、缩小的实像；
手机镜头靠近二维码时，物距减小，像距变大，像变大。
故答案为：凸；倒立；实；变小；变大；变大。
15．（2分）一导体两端电压为3V时，通过的电流为0.3A，则此导体的电阻为 10 Ω；当该导体两端电压为0时，导体的电阻为 10 Ω。
【分析】（1）已知电阻两端的电压和通过导体的电流，根据欧姆定律的公式变形R=UI计算出导体的阻值；
（2）导体的电阻是导体本身的一种性质，电阻大小取决于导体的材料、长度、横截面积，与两端的电压和通过的电流无关，据此可知当导体两端的电压改变时，电阻的阻值不变。
【解答】解：
（1）∵U＝3V，I＝0.3A，
∴导体的电阻为：R=UI=3V0.3A=10Ω；
（2）∵导体的电阻与两端的电压和通过的电流无关，电阻大小取决于导体的材料、长度、横截面积，
∴当该导体两端电压为0时，导体的电阻值仍然不变为10Ω。
故答案为：10；10。
16．（3分）用煤气灶把2kg，初温为30℃的水烧到80℃，消耗了20g煤气，已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg，则水吸收的热量为 4.2×105 J，煤气完全燃烧放出的热量为 8.4×105 J，煤气灶烧水的效率为 50 %
【分析】（1）根据吸热公式Q＝cm△t就可算出水吸收的热量；
（2）应用热值公式Q＝mq可以求出煤气完全燃烧释放的热量；
（3）由效率公式可以求出煤气灶烧水的效率。
【解答】解：（1）水吸收的热量为：
Q吸＝cm△t＝4.2×103J/（kg•℃）×2kg×（80℃﹣30℃）＝4.2×105J，
（2）煤气完全燃烧放出的热量：
Q放＝mq＝0.02kg×4.2×107J/kg＝8.4×105J，
（3）煤气灶烧水的效率：
η=Q吸Q放×100%=4.2×105J8.4×105J×100%＝50%，
故答案为：4.2×105；8.4×105；50。
17．（3分）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为 2014.1 kW•h。他家同时工作的用电器总功率不能超过 4400 W，单独接入某用电器工作一段时间，电能表的转盘2min转过20圈，该用电器的实际电功率是 200 W。
【分析】（1）电能表是测量电功的仪表，上面有五个数字窗口，最后一位是小数位，单位是kW•h；
（2）由电能表参数可知正常工作时的电压和允许通过的最大电流，根据P＝UI求出他家同时工作用电器的最大总功率；
（3）3000revs/（kW•h）表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，据此求出转盘转过20圈消耗的电能，根据P=Wt求出该用电器实际功率。
【解答】解：
（1）由图可知，电能表显示的数字为20141，最后一位是小数，单位是kW•h，此时的读数为2014.1kW•h；
（2）由电能表的参数可知，电能表工作电压是220V，允许通过的最大电流为20A，
他家同时工作的用电器最大总功率：P＝UI＝220V×20A＝4400W；
（3）电能表的转盘转过30圈消耗电能：W=203000kW•h=1150kW•h，
该用电器实际功率：P′=Wt=1150kW⋅ℎ260ℎ=0.2kW＝200W。
故答案为：2014.1；4400；200。
18．（2分）小华家电热毯内的电阻丝断了，他爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯被烧焦了。请你用学过的物理知识解释这一现象。 将电阻丝的两个断头接上后，由于接触不良使接触处的电阻增大，相同时间内电流通过该处产生的热量增多，使得接头处的温度很高，所以接头处被烧焦了。
【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。电阻丝和其他地方的导线串联在电路中（通过的电流相等），通电时间是相同的，而电阻丝的接头处由于接触不良，电阻增大，产生的热量多，据此分析原因。
【解答】解：将电阻丝的两个断头接上后，由于接触不良使接触处的电阻增大（或接触处形成大电阻），根据Q＝I2Rt可知，相同时间内电流通过该处产生的热量增多，使得接头处的温度很高，所以接头处被烧焦了。
故答案为：将电阻丝的两个断头接上后，由于接触不良使接触处的电阻增大，相同时间内电流通过该处产生的热量增多，使得接头处的温度很高，所以接头处被烧焦了。
三、解答题：本题7小题，共52分．解答22、23题时应有解题过程．
19．（2分）在图中画出对应的折射光线。
【分析】（1）跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过同侧焦点；
（2）通过光心的光线经凹透镜后传播方向不变。
【解答】解：第一条入射光线平行于凹透镜的主光轴，经凹透镜折射后，折射光线的反向延长线过同侧焦点；
第二条入射光线通过凹透镜的光心，经凹透镜后传播方向不变，据此作图：
20．（2分）在图中标出电源的正、负极和磁感线方向。
【分析】先根据磁极间的作用规律确定通电螺线管的NS极；
通电螺线管的磁场与条形磁体的磁场相似，其周围的磁感线从N极出发、回到S极；
知道通电螺线管的NS极，利用右手螺旋定则确定电流方向，而在电源外部电流从电源正极流出、经用电器回到负极，据此确定电源的正负极。
【解答】解：
（1）由异名磁极相互吸引可知，通电螺线管的左端为N极、右端为S极；
（2）通电螺线管的左端为N极、右端为S极，其周围的磁感线从N极出发、回到S极，则图中磁感线方向指向右；
（3）通电螺线管的左端为N极、右端为S极，由安培定则可知电流从螺线管的右侧流入、从左侧流出，所以电源右端为正极、左端为负极。如图所示：
21．（6分）如图所示，工人用50N的拉力把重120N的重物在10s内匀速提升2m，求：
（1）工人做的有用功；
（2）拉力做功的功率；
（3）滑轮组的机械效率。
【分析】（1）利用W＝Gh求有用功；
（2）由图可知n＝3，绳子自由端移动的距离s＝nh，利用W＝Fs求总功，利用P=W总t求拉力的功率；
（3）利用η=W有W总×100%求滑轮组的机械效率。
【解答】解：（1）工人做的有用功：W有＝Gh＝120N×2m＝240J；
（2）由图可知n＝3，绳子自由端移动的距离s＝nh＝3×2m＝6m，
则拉力做的总功：W总＝Fs＝50N×6m＝300J，
所以拉力的功率：P=W总t=300J10s=30W；
（3）滑轮组的机械效率：η=W有W总×100%=240J300J×100%＝80%。
答：（1）工人做的有用功为240J；
（2）拉力做功的功率为30W；
（3）滑轮组的机械效率80%。
22．（6分）在图所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。闭合电键S后，电路中的电流为0.3安。
①求此时电阻R1两端的电压U1。
②在电路元件不被损坏的情况下，
求变阻器R2接入电路的最小阻值R2min。
【分析】（1）知道电流和电阻，根据欧姆定律求出R1两端的电压；
（2）由题意可知，不损坏电路元件时的最大电流为1A，根据欧姆定律求出最小总电阻，再求出变阻器R2接入电路的最小阻值。
【解答】解：①根据欧姆定律可知，
此时电阻R1两端的电压U1＝IR1＝0.3A×5Ω＝1.5V；
②由题意可知，不损坏电路元件时的最大电流为1A，
根据欧姆定律可知，
电路最小总电阻R总=UI大=6V1A=6Ω，
电阻R1和变阻器串联，根据串联电路的电阻特点可知，
变阻器R2接入电路的最小阻值R2min＝R总﹣R1＝6Ω﹣5Ω＝1Ω。
答：①此时电阻R1两端的电压1.5V；
②变阻器R2接入电路的最小阻值1Ω。
23．（8分）如图所示，图甲、图乙分别是“观察水的沸腾”和探究“冰的熔化特点”的实验装置，小明将这两个实验进行对比研究，图丙、图丁是实验后画出的图象。
（1）完成图乙实验后，根据图 丙 的图象可知，冰属于 晶体 （选填“晶体”或“非晶体”）；
（2）两个实验装置用到的共同的测量工具有 温度计 和秒表。
（3）通过实验并结合图丙、图丁的图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是 吸收热量，温度保持不变 。
【分析】（1）标准大气压下，冰熔化的温度为0℃；晶体熔化过程中吸收热量，温度保持不变；
（2）冰熔化和水沸腾实验需要不断吸热，实验过程中，需要用秒表来记录时间，还需要用温度计测量温度；
（3）水沸腾过程中吸收热量，温度保持不变。
【解答】解：
（1）标准大气压下，冰熔化的温度为0℃，所以冰熔化的图象为丙；由图可知，冰在熔化过程中吸收热量，温度保持不变，所以冰是晶体；
（2）测量温度要用温度计，测量时间需要秒表；
（3）晶体熔化和水沸腾过程中都吸收热量，温度保持不变。
故答案为：（1）丙；晶体；（2）温度计；（3）吸收热量，温度不变。
24．（8分）用图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为2.5V。
（1）为了完成实验，请在图甲中用笔画线代替导线将实验电路连接完整（连线不交叉）。
（2）闭合开关，发现电压表指针偏转如图乙所示，其原因是 电压表正负接线柱接反了 。
（3）排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 0.3 A，该小灯泡的额定功率是 0.75 W。
【分析】（1）滑动变阻器按一上一下的原则串联在电路中，电流表串联在电路中；
（2）使用电压表测电压时，应让电流从电流表正接线柱流入，负接线柱流出，否则电压表指针将反向偏转；
（3）灯泡正常发光时的电压和额定电压相等，根据图丙的量程和分度值读出通过小灯泡的电流，根据P＝UI求出该小灯泡的额定功率。
【解答】解：（1）滑动变阻器的任意上方接线柱与灯泡串联，电流表的负接线柱与电源的负极相连，如下图所示：
（2）由图乙可知，电压表指针向左偏转，由此可见，电压表正负接线柱接反了；
（3）灯泡正常发光时的电压为2.5V，图丙中电流表的量程为0～0.6A，分度值为0.02A，通过小灯泡的电流为0.3A，
则该小灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）如上图所示；（2）电压表正负接线柱接反了；（3）0.3；0.75。
25．（8分）公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据。
请根据以上资料数据说明：
（1）这样的热电偶实际上是一个电源，它是把 内 能转化为 电 能。
（2）在热电偶电路中，产生热电流的条件是：电路是由 不同 （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 温度差 。
【分析】（1）结合题干中的描述，看这一电源在工作时消耗了什么能，获得了什么能，并做出判断；
（2）由材料中可得出电路的组成材料，以及产生热电流的条件。
【解答】解：（1）由题意可知，把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，才会产生“热电流”，因此，热电偶电源工作时将内能转化为电能；
（2）由材料描述可知，在热电偶电路中，产生热电流的条件是：电路是由不同材料的导体（如铜和铁）组成的闭合电路，且在两个节点之间要存在着温度差。
故答案为：（1）内；电；（2）不同；温度差。
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
