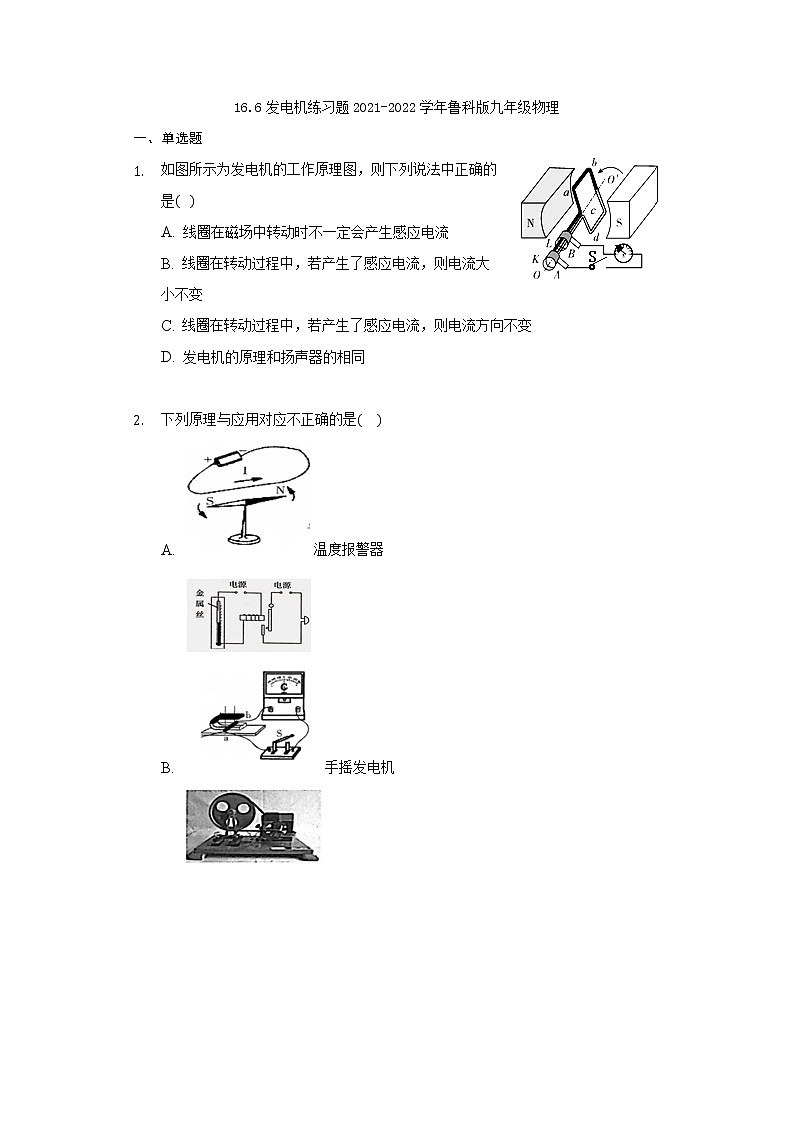

 16.6发电机练习题2021-2022学年鲁科版九年级物理一、单选题如图所示为发电机的工作原理图，则下列说法中正确的是  A. 线圈在磁场中转动时不一定会产生感应电流
B. 线圈在转动过程中，若产生了感应电流，则电流大小不变
C. 线圈在转动过程中，若产生了感应电流，则电流方向不变
D. 发电机的原理和扬声器的相同
 下列原理与应用对应不正确的是A. 温度报警器
B. 手摇发电机

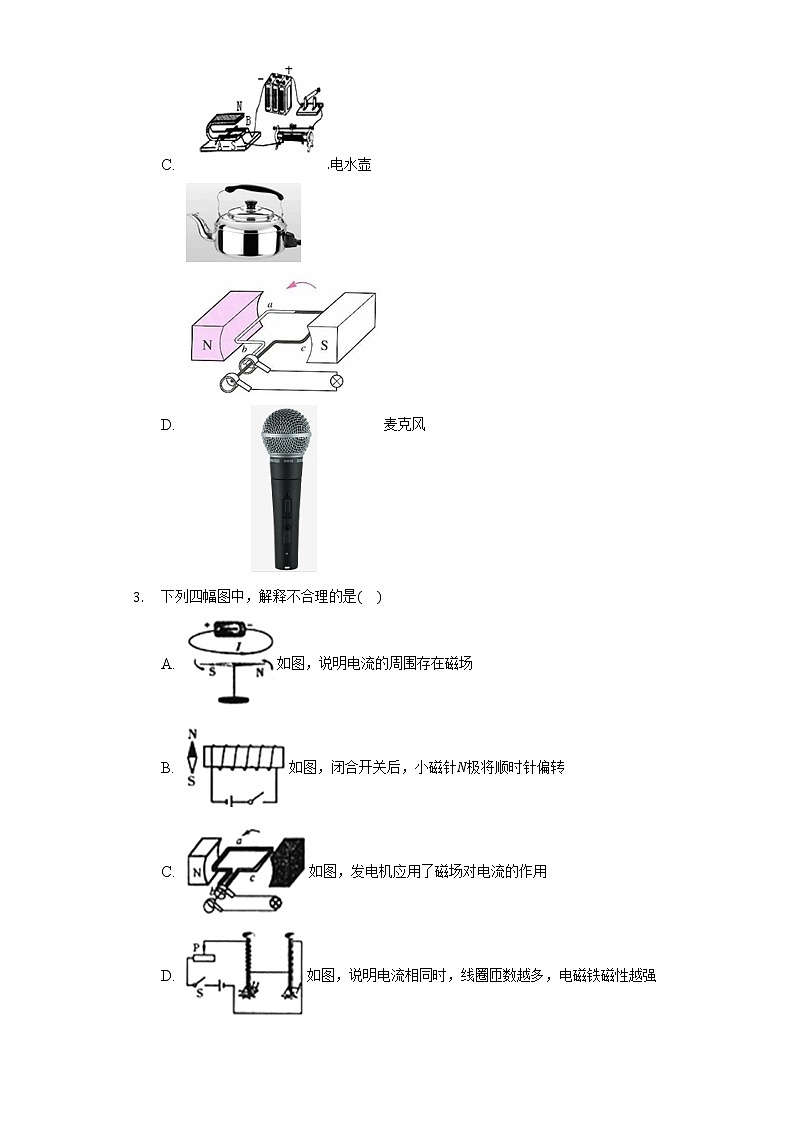

C. 电水壶
D. 麦克风下列四幅图中，解释不合理的是A. 如图，说明电流的周围存在磁场
B. 如图，闭合开关后，小磁针极将顺时针偏转
C. 如图，发电机应用了磁场对电流的作用

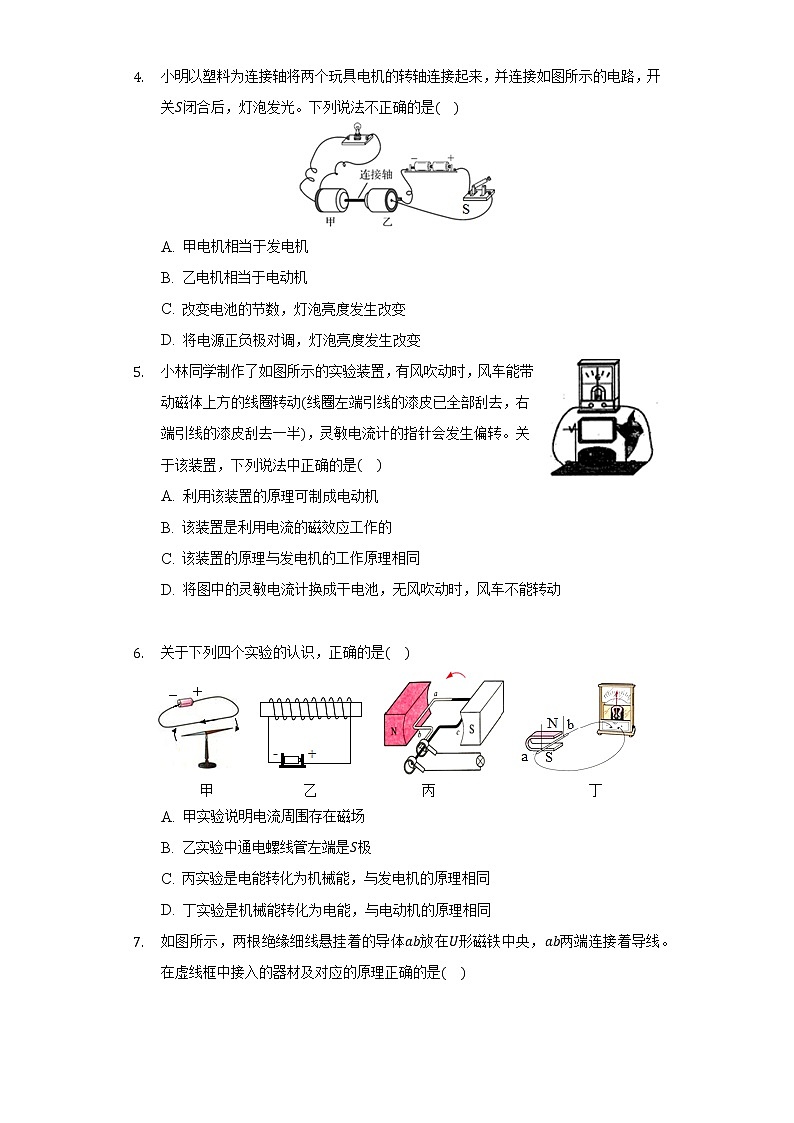

D. 如图，说明电流相同时，线圈匝数越多，电磁铁磁性越强小明以塑料为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关闭合后，灯泡发光。下列说法不正确的是
A. 甲电机相当于发电机
B. 乙电机相当于电动机
C. 改变电池的节数，灯泡亮度发生改变
D. 将电源正负极对调，灯泡亮度发生改变小林同学制作了如图所示的实验装置，有风吹动时，风车能带动磁体上方的线圈转动线圈左端引线的漆皮已全部刮去，右端引线的漆皮刮去一半，灵敏电流计的指针会发生偏转。关于该装置，下列说法中正确的是A. 利用该装置的原理可制成电动机
B. 该装置是利用电流的磁效应工作的
C. 该装置的原理与发电机的工作原理相同
D. 将图中的灵敏电流计换成干电池，无风吹动时，风车不能转动
 关于下列四个实验的认识，正确的是
A. 甲实验说明电流周围存在磁场
B. 乙实验中通电螺线管左端是极
C. 丙实验是电能转化为机械能，与发电机的原理相同
D. 丁实验是机械能转化为电能，与电动机的原理相同如图所示，两根绝缘细线悬挂着的导体放在形磁铁中央，两端连接着导线。在虚线框中接入的器材及对应的原理正确的是
A. 接入电源，可演示电磁感应现象
B. 接入电源，可说明磁场对电流有力的作用
C. 接入灵敏电流计，可解释电动机的工作原理
D. 接入灵敏电流计，可说明电流的周围存在磁场以下关于电与磁四幅图片的描述正确的是
A. 甲图：电磁继电器是利用电流的热效应来工作的
B. 乙图：麦克风与电动机原理相同
C. 丙图：手摇充电器的工作原理与乙图的麦克风相同
D. 丁图：磁力纽扣利用电磁感应吸附在一起如图所示，表示磁场方向垂直纸面向里，金属棒在水平导轨上无摩擦向右滑动时，金属棒中电流方向为从流向。则下列说法不正确的是
A. 增大的速度，通过的电流会变大
B. 该图反映了电动机原理
C. 左、右运动时，切割了磁感线
D. 若向左滑动，电阻中电流方向为从流向下列装置中，利用电流的磁效应工作的是A.  B.
C.  D. 二、填空题英国物理学家_______最先精确地确定了电流产生的热量和电流、电阻及通电时间的关系。生活中利用电磁感应原理的是_______选填“电炉”、“电动机”或“发电机”。如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光，下列图示实验原理能解释上述现象的是______选填字母即可；图的现象说明______。
英国物理学家法拉第发现了________现象，利用这个原理制成了________选填“发电机”或“电动机”．三、实验探究题如图所示，可测得这枚钮扣的直径是______。
如图中物体静止悬挂在弹簧测力计下，则物体的重力为______。
如图所示各实验中，能说明电流周围有磁场的是______；能说明磁场对放入其中的磁体有力的作用的是______；能说明发电机工作原理的是______；能说明电动机工作原理的是______。
在如图甲所示的实验中，当导线中通有电流时，导线周围的小磁针就发生了偏转，这个实验表明：______________________________________________________________。在如图乙所示的装置中，把单刀双掷开关掷向“”时，是演示_____________________的现象，利用这一现象可制造_________；把单刀双掷开关掷向“”时，是演示_________现象，利用这一现象可制造_______。
答案和解析1.【答案】
 【解析】【分析】
感应电流产生的条件是闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．
感应电流方向与导体运动方向、磁感线方向有关．
发电机是利用电磁感应现象制成的．
此题主要考查的是学生对产生感应电流条件和感应电流方向的认识和了解，对各条边是否做切割磁感线运动的判断是解决此题的关键．
【解答】
A、产生感应电流的条件：部分导体切割磁感线，闭合电路．当开关断开时，电路断开，就算线圈切割磁感线，也无法产生感应电流，故A正确；
、此发电机产生的是交流电，电流大小、方向都发生改变，故BC错误；
D、扬声器原理与电动机相同，故D错误．
故选A。  2.【答案】
 【解析】解：、图中是奥斯特实验，说明电流周围存在磁场，这是电流的磁效应；温度报警器中含有电磁铁，利用的是电流的磁效应，故A正确；
B、图中实验是电磁感应实验；手摇发电机是根据电磁感应现象制成的，故B正确；
C、图中实验说明通电导体在磁场中受到力的作用；电水壶的主体是发热体，是利用电流的热效应工作，不是利用通电导体在磁场中受到力的作用制成的，故C不正确；
D、图中发电机是利用电磁感应现象的原理，麦克风利用电磁感应现象的原理；故D正确。
故选：。
奥斯特实验说明电流周围存在磁场。
闭合电路的一部分导体做切割磁感线运动时能够产生感应电流，这是电磁感应现象。
通电导体在磁场中会受到力的作用。
发电机是利用电磁感应原理制成的。
本题考查的是电流的磁效应、电动机和发电机的原理图，要求同学们能深刻理解原理，注意原理图的相同点和不同点。
 3.【答案】
 【解析】解：、如图为奥斯特实验，说明电流的周围存在磁场，故A正确；
B、如图，闭合开关后，根据电流的方向和安培定则可知，螺线管的右端为极，左端为极，根据同名磁极相互排斥、异名磁极相互吸引可知，小磁针极将顺时针偏转，故B正确；
C、如图为发电机的原理图，发电机是根据电磁感应原理制成的，故C错误；
D、根据转换法，通过吸此大头针数量多少显示电磁铁的磁性强弱；两电磁铁串联，电路各处的电流都相等，左边线圈匝数多，吸此大头针数量多，则左边电磁铁的磁性强，这说明电流相同时，线圈匝数越多，电磁铁磁性越强，故D正确。
故选：。
A、奥斯特实验说明电流的周围存在磁场；
B、根据电流的方向和安培定则确定螺线管的极性，根据磁极的作用规律分析；
C、图示为发电机的原理图，发电机是根据电磁感应原理制成的；
D、根据转换法，通过吸此大头针数量多少显示电磁铁的磁性强弱，根据串联电路各处的电流都相等，由图中现象分析。
本题考查电磁中的几个常见实验的不同之处，也考查了控制变量法和转换法的运用。
 4.【答案】
 【解析】解：、开关闭合后，灯泡发光，说明电路中有电流，由甲电机提供，甲电机相当于发电机。选项正确；
B、闭合开关，乙电机转动，乙电机相当于电动机。选项正确；
C、改变电池的节数，乙电机的转动速度改变，故甲的转速改变，故灯泡亮度发生改变，选项正确；
D、将电源正负极对调，甲乙电机的转速不变，甲电机产生的感应电流大小不变，灯泡的实际功率不变，亮度不变。选项错误。
故选：。
电动机是利用通电线圈在磁场里受力转动的原理制成的。
电动机是利用通电导体在磁场中会受到力转动的原理。
灯泡的亮度由灯泡的实际功率决定。
本题考查了电动机和发电机的工作原理以及灯泡的亮度与实际功率的关系，熟练掌握基础是解题关键。
 5.【答案】
 【解析】解：
、图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此装置是电磁感应现象，与发电机相同，故A、B错误，C正确；
D、若图中电流计换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉无法改变线圈中的电流从而不能持续转动下去，故D错误。
故选：。
闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁感应；发电机就是根据此原理制成的。
此题考查了法拉第的电磁感应实验，要抓住条件：闭合、部分、切割，这是解题关键。
 6.【答案】
 【解析】解：
A、通电导线放在小磁针上方时，小磁针会发生偏转，小磁针的运动可以显示磁场的存在，它是研究电流的磁效应的，是奥斯特实验，故A正确；
B、由图可知，电流由螺线管的右端流入，左端流出，则用右手握住螺线管，四指沿电流方向，则大拇指向左，即螺线管的左端为极，故B错误；
、图中没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验图，是发电机的原理图，即是将机械能转化为电能的过程，故CD错误。
故选：。
电磁感应、电流的磁效应，题目给出了四个类似的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择。
物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图。
 7.【答案】
 【解析】【分析】
本题中的实验装置设计的很有特点；要熟练掌握磁生电和电生磁的电路的特点。
闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，利用该现象制成了发电机；
通电导体在磁场中会受到力的作用，据此制成了电动机。
【解答】
在虚线框中接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同，故A错误，B正确。
在虚线框中接入电流表，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同，故CD错误。  8.【答案】
 【解析】解：
A、电磁继电器中含有电磁铁，通电后具有磁性，利用的是电流的磁效应，故A错误；
B、麦克风也叫动圈式话筒，是根据电磁感应现象制成的，与发电机的原理相同，故B错误；
C、手摇充电器的工作原理是电磁感应现象，麦克风的工作原理也是电磁感应现象，故原理相同，故C正确；
D、磁力纽扣利用的是异名磁极相互吸引的原理，故D错误。
故选：。
电磁继电器中含有电磁铁，是利用电流的磁效应工作的；
发电机是利用电磁感应现象制成的；电动机利用的是通电导体在磁场中受力运动的原理；
同名磁极相互排斥，异名磁极相互吸引。
电动机的原理和发电机的原理的重要区别：电动机的电路中有电源，发电机的电路中没有电源。
 9.【答案】
 【解析】【分析】
本题考查了电磁感应现象，根据影响感应电流的大小、方向的相关知识进行解答，难度不大。
闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流；感应电流的大小与导体运动的速度和磁场的强弱有关；感应电流的方向与导体运动的方向和磁场方向有关。
【解答】
A.增大的速度，则切割磁感线变快，通过的电流会变大，故A正确，不符合题意；
，该图是电磁感应现象，反映了发电机的原理，故B错误，符合题意；
C.金属棒左、右运动时，都在做切割磁感线运动，故C正确，不符合题意；
D.由题知，金属棒在水平导轨上无摩擦向右滑动时，金属棒中电流方向为从流向；由于感应电流的方向与导体运动方向和磁感线方向有关。若向左滑动，导体运动的方向改变，磁感线方向不变，则感应电流的方向会相反，即电流方向为从流向，电阻中电流方向为从流向，故D正确，不符合题意。
故选B。
  10.【答案】
 【解析】【分析】电流流过导体时导体周围产生磁场，这种现象是电流的磁效应；
闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这是电磁感应现象；
给处于磁场中的线圈通电后，线圈转动，说明通电线圈在磁场中受力运动。本题主要考查的是电与磁的关系，有关磁现象的基本知识等，有一定的综合性，但总体难度不大。【解答】
A.电铃是利用电流的磁效应工作的，故A正确；
B.电动机是利用通电线圈在磁场中受力转动的原理工作的，故B错误；C.动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中切割磁感线振动，产生电流，是电磁感应现象原理，故C错误；
D.发电机是利用电磁感应现象原理工作的，故D错误。
故选A。  11.【答案】焦耳；发电机
 【解析】【分析】
本题考查了物理常识、发电机原理属于一道基础题型。
在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间间的关系，
电炉是利用电流的热效应工作的；电动机的原理是通电导线在磁场中受到力的作用；发电机的原理是电磁感应现象。
【解答】
英国物理学家焦耳做了大量实验，于年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，
电炉是利用电流的热效应工作的；
电动机的原理是通电导线在磁场中受到力的作用；
发电机的原理是电磁感应现象；
所以生活中利用电磁感应原理的是发电机。
故答案为：焦耳；发电机。  12.【答案】  通电导体周围存在磁场
 【解析】解：尽管电风扇里装的是电动机，但此题中通过手快速拨动风扇叶片使小灯泡发光，说明是当作发电机用的，故是利用闭合回路中的部分导体在磁场中切割磁感线产生了电流，即电磁感应现象，并将机械能转化为了电能。小灯泡发光，把电能转化成了光能。
A、图中研究的是通电导体周围存在磁场，故A不合题意；
B、图中是通电螺线管磁性强弱实验，故B不合题意；
C、电磁感应实验的装置，故C符合题意；
D、图中是通电导体在磁场中受力运动，故D不合题意。
故答案为：；通电导体周围存在磁场。
闭合电路中的部分导体做切割磁感线的运动时就能产生感应电流，这种现象为电磁感应现象，发电机就是根据电磁感应的原理制成的；
直流电动机和直流发电机的构造是相同的，用手拨动小风扇叶片，小灯泡能亮，故可用发电机的知识分析。
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的。而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
 13.【答案】电磁感应；发电机
 【解析】【分析】
本题考查了学生对物理学史的了解与掌握，多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意。
根据对物理学家及其主要贡献的了解答题。
【解答】
英国物理学家法拉第经过十年不懈地努力于年发现了电磁感应现象；利用电磁感应现象，人们制成了发电机。
故答案为：电磁感应；发电机。
  14.【答案】    甲  丁  丙  乙
 【解析】解：由图可知，此刻度尺的分度值为，本次测量起始端没从开始，把处当作“”刻度，读出末端刻度值，减去即为物体长度，即钮扣的直径；
由图可知，弹簧测力计的最大测量值是，量程是；一大格表示，里面有个小格，故其分度值为，其示数为，即物体的重力为；
甲图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场；
丁图中能说明磁场对放入其中的磁体有力的作用；
丙图中开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，即通电导线在磁场中受力的作用，即是电动机的制作原理；
乙图中所示开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理。
故答案为：；；甲；丁；丙；乙。
测量长度的工具是刻度尺，刻度尺的分度值为相邻的刻度线表示的长度；起始端没从开始，把起始刻度处当作“”刻度，读出末端刻度值，减去起始刻度值即为物体长度，注意刻度尺要估读到分度值的下一位；
读取弹簧测力计的示数时，首先要认清分度值，然后再读数；
通电导线的周围存在磁场，磁场的方向与电流的方向有关；
闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，发电机就是利用这个原理制成的；
通电导体在磁场中受到力的作用，电动机就是利用这个原理制成的；
磁场对放入其中的磁铁有力的作用。
本题涉及的内容有刻度尺和弹簧测力计的读数，通电导线周围的磁场、电动机的原理和发电机的原理，注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源。
 15.【答案】通电导体周围存在磁场
磁场对电流的作用；电动机；电磁感应；发电机
 【解析】乙图中把单刀双掷开关掷向“”时，通电导线在磁场中受力运动，演示的是磁场对电流的作用，利用这一现象可制造电动机；把单刀双掷开关掷向“”时，演示的是电磁感应现象，利用这一现象可制造发电机。三种电磁现象的区别详见下表：电与磁的联系电流周围存在磁场磁场对电流的作用电磁感应实验装置图发现者奥斯特法拉第能量转化电能机械能机械能电能电与磁的联系电流周围存在磁场磁场对电流的作用电磁感应应用电磁铁电动机发电机方向的影响因素磁场方向与电流方向有关通电导体受力的方向与电流方向和磁场方向有关感应电流的方向与导体运动的方向和磁场方向有关
