初中物理苏科版八年级上册4.1 光的折射一课一练

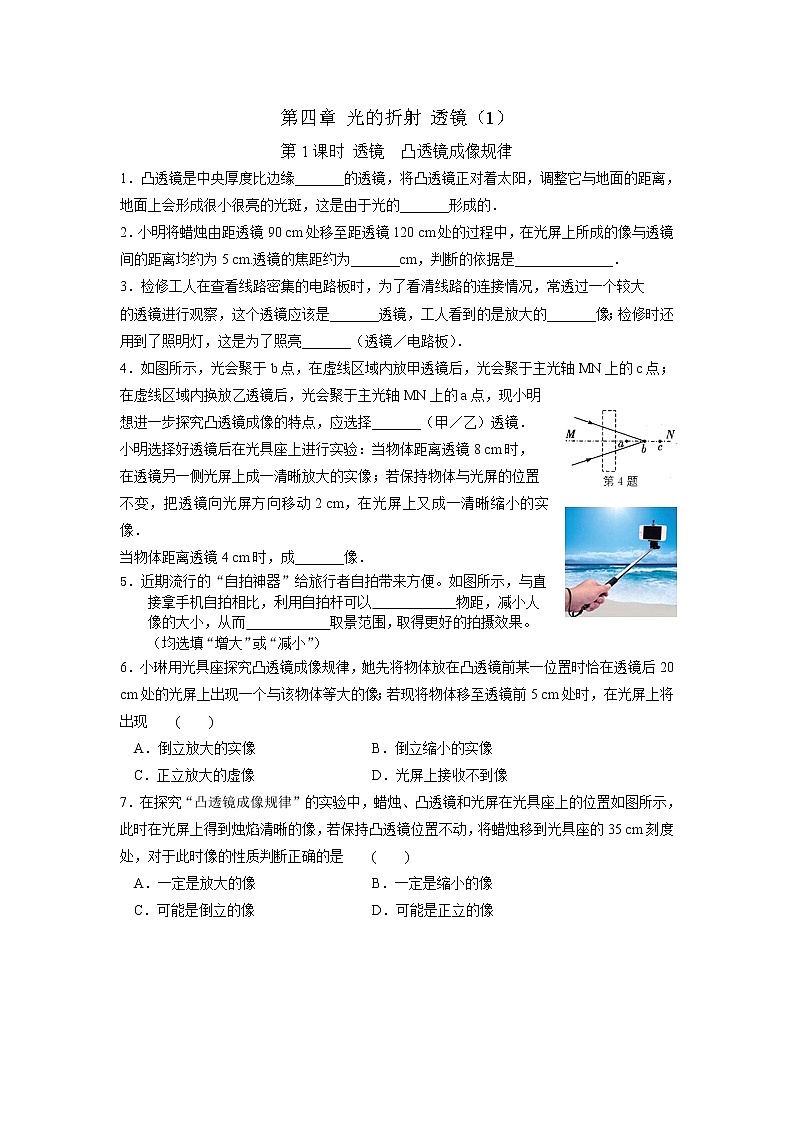

这是一份初中物理苏科版八年级上册4.1 光的折射一课一练，共5页。
第四章 光的折射 透镜（1）第1课时 透镜　凸透镜成像规律1．凸透镜是中央厚度比边缘_______的透镜，将凸透镜正对着太阳，调整它与地面的距离，地面上会形成很小很亮的光斑，这是由于光的_______形成的．2．小明将蜡烛由距透镜90 cm处移至距透镜120 cm处的过程中，在光屏上所成的像与透镜间的距离均约为5 cm.透镜的焦距约为_______cm，判断的依据是______________．3．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是_______透镜，工人看到的是放大的_______像；检修时还用到了照明灯，这是为了照亮_______（透镜／电路板）．4．如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，现小明想进一步探究凸透镜成像的特点，应选择_______（甲／乙）透镜．小明选择好透镜后在光具座上进行实验：当物体距离透镜8 cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2 cm，在光屏上又成一清晰缩小的实像．当物体距离透镜4 cm时，成_______像．5．近期流行的“自拍神器”给旅行者自拍带来方便。如图所示，与直接拿手机自拍相比，利用自拍杆可以　　　　　　物距，减小人像的大小，从而　　　　　　取景范围，取得更好的拍摄效果。（均选填“增大”或“减小”） 6．小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20 cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5 cm处时，在光屏上将出现    (    )  A．倒立放大的实像        B．倒立缩小的实像  C．正立放大的虚像        D．光屏上接收不到像7．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35 cm刻度处，对于此时像的性质判断正确的是    (    )  A．一定是放大的像        B．一定是缩小的像  C．可能是倒立的像        D．可能是正立的像   8．甲同学拿着焦距为10 cm的放大镜去看离他1.5 m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像，则放大镜与甲同学的距离(    )  A．小于10 cm      B．大于10 cm，小于20 cm  C．大于20 cm      D．等于10 cm9．如图为蜡烛在光屏上成清晰缩小的像，卞列哪一项操作可能使烛焰在光屏上成清晰放大的像    (    )  A．透镜不动，蜡烛、光屏靠近透镜  B．透镜不动，蜡烛、光屏向右移动  C．透镜、光屏都不动，蜡烛向右移动  D．蜡烛、光屏都不动，透镜靠近光屏10．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P'Q'的形状应该是下列图中的    (    )      11．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距   A．一定小于l    B．一定等于l    C．一定大于l    D．可能小于l，也可能大于l12．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26㎝时，在光屏上得到一个清晰缩小的实像。下列说法正确的是     A．该凸透镜的焦距大于13㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜。13．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的（　　）　A．B．C．D．14.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是　 A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像。投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐 变小15.(1)如图所示，画出两条入射光线通过凸透镜后对应的折射光线．（2）将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图丁所示．一条光线从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．(3) 在如图所示的光路图中，分别填入合适的透镜．       16.小华用铁丝绕成一个内径约4 mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”．(1)通过“水透镜”看到的字如图所示，此时“水透镜”是一个_______透镜，将这个“水透镜”再向字靠近一点，看到的像会_______（变大／变小）．  (2)小明猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小．观察时他应该注意控制“水透镜”到字的_______不变．  (3)小芳用另一只内径不同的圆环制作“水透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题：________．17．在学完凸透镜成像规律后，小颖选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．  (1)为测量凸透镜焦距，她让一束平行光正对射向该透镜，需调节光屏位置直到在屏上得到一个最小最亮的光斑，图甲是调节完成的状态，该透镜的焦距f＝_______cm.  (2)小颖按图乙组装好实验装置．在只移动透镜的情况下，她发现都不能在光屏上成清晰的像．由此，你猜想造成上述现象的原因是_______．  (3)如图丙所示，蜡烛在光具座上A处时，可在B处的光屏上成一清晰的像，所成像为_______的实像．若把蜡烛从A处向左移动距离s到C，为在光屏上再次成清晰的像，则她应将光屏向_______（左／右）移动，移动距离s'_______（>／＝／<）s．18．小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置同定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．  (1)这个像的成像原理与         （选填“放大镜”、“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向         （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要         些．  (2)再在凸透镜左侧附近放置一凹透镜（图中未画山），这时需要将光屏向         （选填“左”或“右”）移动才能在光屏上成清晰的像．  (3)为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水甲地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是：         ．19．如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实验．（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为　　　　　　cm．（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向　　　　　　（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、　　　　　　的实像．（3）在上述（2）操作的基础上，张老师取下自己戴的眼睛放于蜡烛和凸透镜之间、光屏上的像又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰．由此可知，张老师所戴的眼镜是　　　　　　透镜，张老师的眼镜属于　　　　　　（选填“近视镜”、“远视眼”、或“正常眼”）．   参考答案1．厚　折射　2.5　当物体到凸透镜的距离大于10倍焦距时，像距近似等于焦距　3．凸　虚　电路板　4．乙正立、放大的虚  5．增大  增大6．D  7．A  8．A  9．B  10．B  11．A  12．B  13．B  14．D15．如图所示 16．(1)凸　变小  (2)距离  (3)内径对焦距有无影响  17.(1) 10.0　  (2)蜡烛和光屏间距离较小  (3)倒立、放大　左　>18．（1）照相机； 右； 大；（2）右； （3）凸透镜没有正对太阳光放置（太阳光没有平行于主光轴入射到凸透镜上）．19. （1）10.0；（2）左；缩小；（3）凸；远视眼．
