苏科版八年级下册重力 力的示意图课堂检测

这是一份苏科版八年级下册重力 力的示意图课堂检测，共3页。试卷主要包含了用力的示意图表示下面各力等内容，欢迎下载使用。

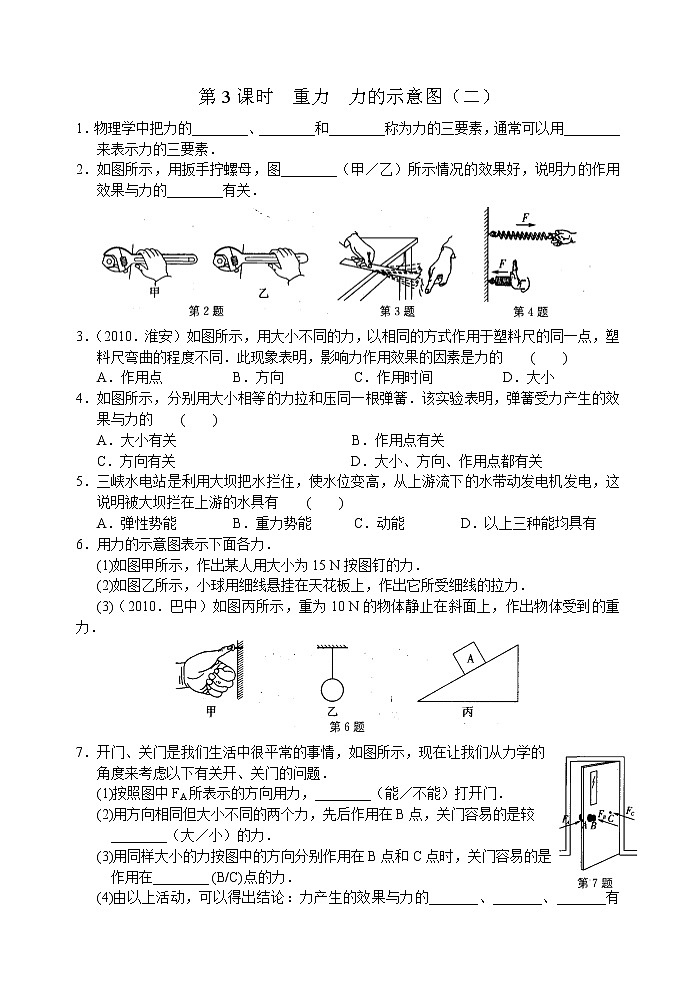

第3课时  重力  力的示意图（二）1．物理学中把力的________、________和________称为力的三要素，通常可以用________来表示力的三要素．2．如图所示，用扳手拧螺母，图________（甲／乙）所示情况的效果好，说明力的作用效果与力的________有关．3．（2010．淮安）如图所示，用大小不同的力，以相同的方式作用于塑料尺的同一点，塑料尺弯曲的程度不同．此现象表明，影响力作用效果的因素是力的    (    )   A．作用点          B．方向          C．作用时间          D．大小4．如图所示，分别用大小相等的力拉和压同一根弹簧．该实验表明，弹簧受力产生的效果与力的    (    )   A．大小有关                         B．作用点有关   C．方向有关                         D．大小、方向、作用点都有关5．三峡水电站是利用大坝把水拦住，使水位变高，从上游流下的水带动发电机发电，这说明被大坝拦在上游的水具有    (    )   A．弹性势能        B．重力势能      C．动能        D．以上三种能均具有6．用力的示意图表示下面各力．   (1)如图甲所示，作出某人用大小为15 N按图钉的力．   (2)如图乙所示，小球用细线悬挂在天花板上，作出它所受细线的拉力．   (3)（2010．巴中）如图丙所示，重为10 N的物体静止在斜面上，作出物体受到的重力．7．开门、关门是我们生活中很平常的事情，如图所示，现在让我们从力学的角度来考虑以下有关开、关门的问题．   (1)按照图中FA所表示的方向用力，________（能／不能）打开门．   (2)用方向相同但大小不同的两个力，先后作用在B点，关门容易的是较     ________（大／小）的力．   (3)用同样大小的力按图中的方向分别作用在B点和C点时，关门容易的是     作用在________ (B/C)点的力．   (4)由以上活动，可以得出结论：力产生的效果与力的_______、_______、_______有关．8．关于物体的重心，下列说法中不正确的是   A．一切物体的重心都在它的中间位置   B．一切物体的重心都是该物体所受重力的作用点   C．物体的重心不一定在物体上   D．质地均匀、形状规则的物体的重心在它的几何中心上9．如图所示，关于物体所受重力的方向，下列表示中正确的是10．下列现象中，利用物体的重力势能工作的是    (    )    A．超声波碎石     B．风力发电      C．机械钟计时     D．打桩机打桩11．我国“神舟七号”的成功发射，标志着我国的航天事业又翻开了崭新的一页．航天员在完全失重的太空轨道舱中进行体能锻炼，下列活动中可采用的是    (    )    A．举哑铃                         B．在跑步机上跑步    C．用弹簧拉力器健身               D．引体向上12．月球对其表面物体的引力只有地球对地面物体引力的六分之一，设想我们乘宇宙飞船到达月球后，下列说法中正确的是    (    )    A．地球上质量为6 kg的物体，在月球上只有1 kg    B．在地球上重为600 N的人，在月球上重为100 N    C．一个金属球在月球上的密度仅为它在地球上的六分之一    D．一根轻弹簧，在地球表面将它拉长1 cm需要6N的力，在月球上只需要1N的力13．（2010．永春）太空站中航天员的书写工具是    (    )    A．钢笔           B．铅笔          C．圆珠笔         D．以上三种都可以14．(1)有一辆小车，在A点受到40 N与水平方向成40°角斜向左上方的拉力，在图甲中画出这个拉力的示意图．    (2)（2010．襄樊）小明同学用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动，请你在图乙中画出橡皮所受重力的示意图．  (3)在光滑墙壁上用网兜把足球挂在A点，足球与墙壁的接触点为B．在图丙中画出球受到的重力G、悬绳对球的拉力F的示意图． 参考答案1．大小  方向  作用点  力的示意图  2．乙  作用点  3．D   4．C   5．B 6．(1)如图甲所示  (2)如图乙所示  (3)如图丙所示7．(1)不能  (2)大  (3)B  (4)大  小  方向  作用点  8．A   9．C  10．D 11．C  12．B  13．B  14． (1)如图甲所示  (2)如图乙所示  (3)如图丙所示
