初中物理苏科版九年级全册1 杠杆巩固练习

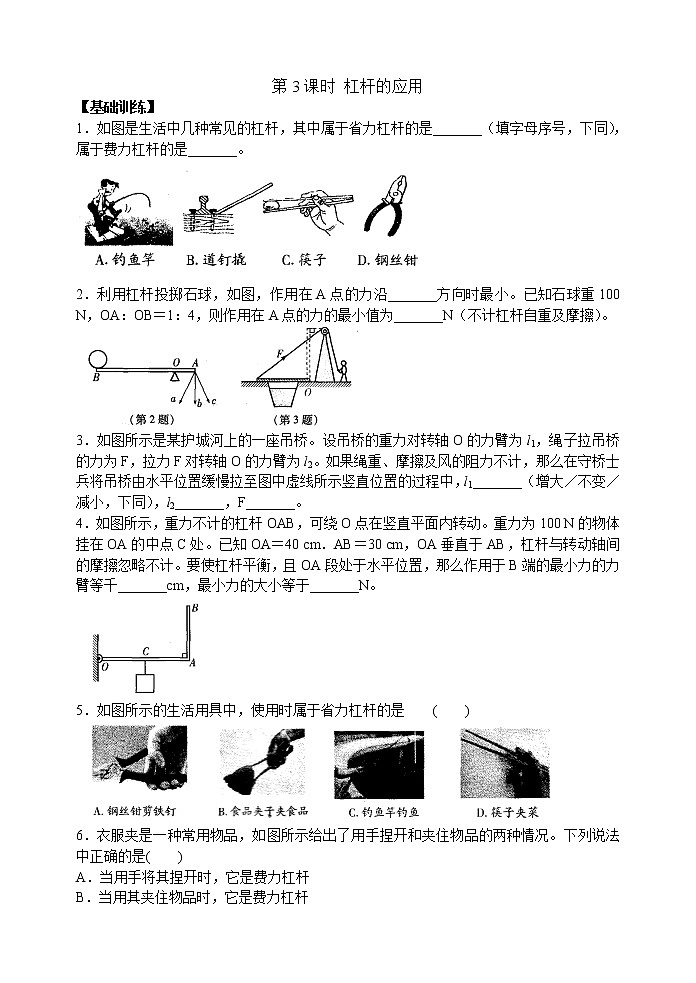

第3课时 杠杆的应用

【基础训练】

1．如图是生活中几种常见的杠杆，其中属于省力杠杆的是_______（填字母序号，下同），属于费力杠杆的是_______。

2．利用杠杆投掷石球，如图，作用在A点的力沿_______方向时最小。已知石球重100 N，OA：OB＝1：4，则作用在A点的力的最小值为_______N（不计杠杆自重及摩擦）。

3．如图所示是某护城河上的一座吊桥。设吊桥的重力对转轴O的力臂为l1，绳子拉吊桥的力为F，拉力F对转轴O的力臂为l2。如果绳重、摩擦及风的阻力不计，那么在守桥士兵将吊桥由水平位置缓慢拉至图中虚线所示竖直位置的过程中，l1_______（增大／不变／减小，下同），l2_______，F_______。

4．如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动。重力为100 N的物体挂在OA的中点C处。已知OA＝40 cm．AB＝30 cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计。要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等千_______cm，最小力的大小等于_______N。

5．如图所示的生活用具中，使用时属于省力杠杆的是    (    )

6．衣服夹是一种常用物品，如图所示给出了用手捏开和夹住物品的两种情况。下列说法中正确的是(    )

A．当用手将其捏开时，它是费力杠杆

B．当用其夹住物品时，它是费力杠杆

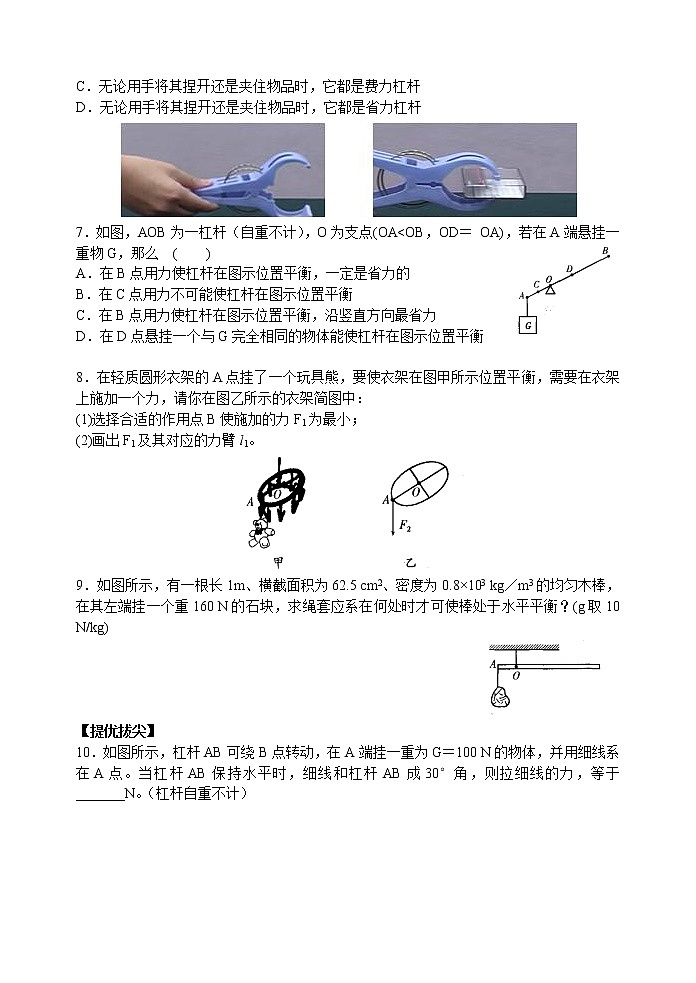

C．无论用手将其捏开还是夹住物品时，它都是费力杠杆

D．无论用手将其捏开还是夹住物品时，它都是省力杠杆

7．如图，AOB为一杠杆（自重不计），O为支点(OA<OB，OD＝ OA)，若在A端悬挂一重物G，那么  (    )

A．在B点用力使杠杆在图示位置平衡，一定是省力的

B．在C点用力不可能使杠杆在图示位置平衡

C．在B点用力使杠杆在图示位置平衡，沿竖直方向最省力

D．在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡

8．在轻质圆形衣架的A点挂了一个玩具熊，要使衣架在图甲所示位置平衡，需要在衣架上施加一个力，请你在图乙所示的衣架简图中：

(1)选择合适的作用点B使施加的力F1为最小；

(2)画出F1及其对应的力臂l1。

9．如图所示，有一根长1m、横截面积为62.5 cm2、密度为0.8×103 kg／m3的均匀木棒，在其左端挂一个重160 N的石块，求绳套应系在何处时才可使棒处于水平平衡？(g取10 N/kg)

【提优拔尖】

10．如图所示，杠杆AB可绕B点转动，在A端挂一重为G＝100 N的物体，并用细线系在A点。当杠杆AB保持水平时，细线和杠杆AB成30°角，则拉细线的力，等于_______N。（杠杆自重不计）

11．如图所示，长度为2l的轻质细杆可以在竖直面内绕竖直墙壁上的固定转轴O无摩擦地转动，AB为一段长度为1.5l的不可伸长的轻绳，绳AB能承受的最大拉力为F。现将绳的两端A、B分别与墙壁及杆相连，使杆始终保持水平，则杆的末端C处可悬挂重物的最大重力为_______。

12．将一长为2m、不计质量的平板中点支在水平面上的一个不高的支点上，平板与水平面的夹角为θ，在平板上放有两个小球，如图所示。已知m甲＝3 kg，位于板的中点；m乙＝2 kg，位于板的右端。现使甲、乙两球分别以0.2 m/s、0.1 m/s的速度沿板同时向左运动，经_______s平板开始转动。

13．如图所示，是某商店里使用的一种放在水平桌面上的案秤示意图，它的工作原理与天平相同，不过两臂长度不等。由图可知，该案秤秤杆的分度值为_______g；现将游码放在秤杆的“零刻度线”处，把被测物体放在左边的秤盘中，当槽码盘上的槽码的质量为m1时，秤杆处于平衡状态；如果将被测物体和槽码对调位置．发现当左边秤盘中槽码的质量为m2时，秤杆又处于平衡状态。那么，被测物体的质量为_______。

14．如图所示的各类杠杆中，省距离的是  (    )

15．如图所示，OAB是杠杆，OA与AB垂直，在OA的中点挂一个10 N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则(    )

A．该杠杆一定是省力杠杆

B．该杠杆一定是费力杠杆

C．作用在B点的最小动力等于SN

D．作用在B点的最小动力小于5N

16．如图所示的是常用指甲刀的实物及结构示意图，下列说法中不正确的是(    )

A．杠杆ABC是一个省力杠杆

B．杠杆D处刀刃较薄，是为了增大压强

C．杠杆ABC上有粗糙的花纹，是为了增大摩擦

D．指甲刀上只有两个杠杆，一个省力杠杆和一个费力杠杆

17．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个力的示意图，并标出它的力臂l。

18．如图所示，工人师傅想把一个重600 N的油桶滚上一个台阶，若他沿最省力的方向推动油桶，在图中画出这个力和它的力臂。

19．如图所示，一轻质杠杆OB可绕O点转动，在杠杆上的A点和B点分别作用两个力F1和F2，使杠杆保持水平平衡，已知OA：OB＝1：3。

(1)若F1＝12 N，方向竖直向下，则作用在B点的力F2的最小值为多大？

(2)若F1减为6N，方向变为竖直向上，要求不改变(1)中F2的大小，只改变F2的方向，为使杠杆仍保持水平平衡，则F2的方向应如何？

参考答案

1．BD 　AC

2．b 　400

3．减小　增大　减小

4．50  40

5．A

6．B

7．D

8．如图所示

9．距A端0.12 m

11．200

11．F

12．2.5

13．50　

14．C

15．D

16．D

17．如图所示　　　　18．如图所示

19．(1)4 N　(2)与水平方向成30°角斜向下
