苏科版九年级全册3 电流和电流表的使用练习题

这是一份苏科版九年级全册3 电流和电流表的使用练习题，共7页。

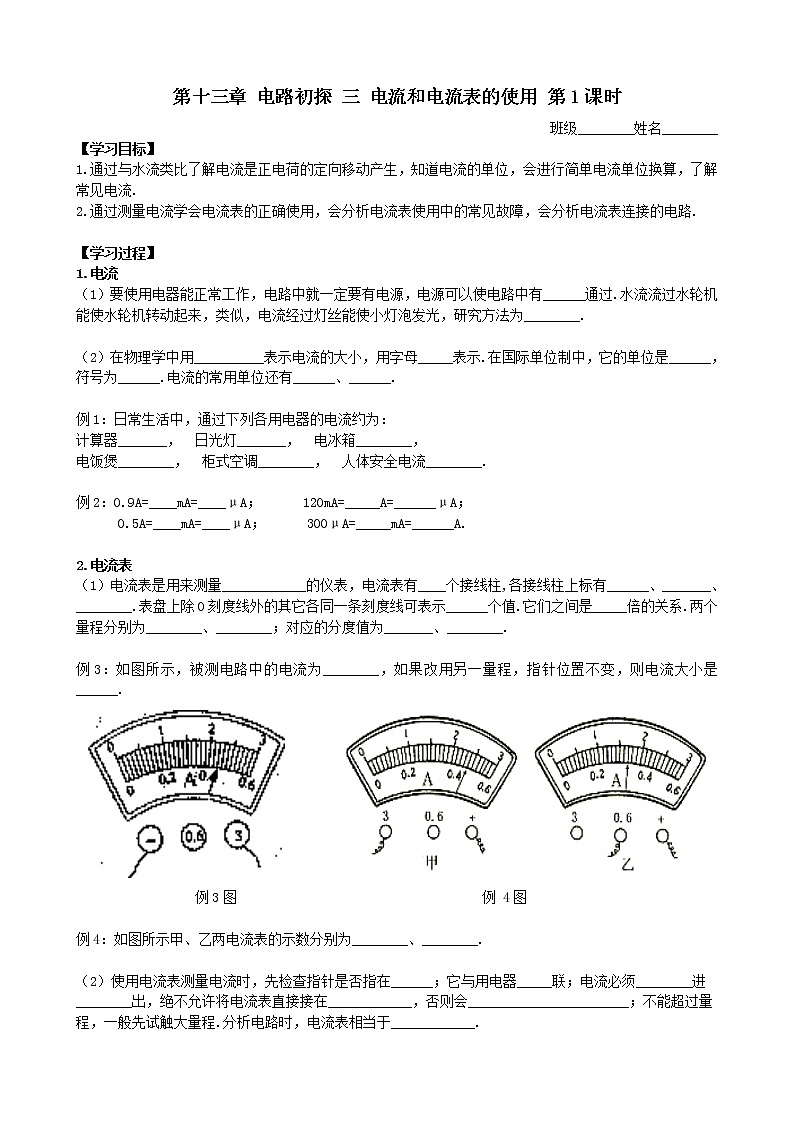

第十三章 电路初探 三 电流和电流表的使用 第1课时班级________姓名________【学习目标】1.通过与水流类比了解电流是正电荷的定向移动产生，知道电流的单位，会进行简单电流单位换算，了解常见电流.2.通过测量电流学会电流表的正确使用，会分析电流表使用中的常见故障，会分析电流表连接的电路. 【学习过程】1.电流（1）要使用电器能正常工作，电路中就一定要有电源，电源可以使电路中有______通过.水流流过水轮机能使水轮机转动起来，类似，电流经过灯丝能使小灯泡发光，研究方法为________. （2）在物理学中用__________表示电流的大小，用字母_____表示.在国际单位制中，它的单位是______，符号为______.电流的常用单位还有______、______. 例1：日常生活中，通过下列各用电器的电流约为：计算器_______，  日光灯_______，  电冰箱________，电饭煲________，  柜式空调________，  人体安全电流________. 例2：0.9A=____mA=____μA；      120mA=_____A=______μA；0.5A=____mA=____μA；      300μA=_____mA=______A. 2.电流表（1）电流表是用来测量____________的仪表，电流表有____个接线柱,各接线柱上标有______、_______、________.表盘上除0刻度线外的其它各同一条刻度线可表示______个值.它们之间是_____倍的关系.两个量程分别为________、________；对应的分度值为_______、________. 例3：如图所示，被测电路中的电流为________，如果改用另一量程，指针位置不变，则电流大小是______.                         例3图                                   例 4图 例4：如图所示甲、乙两电流表的示数分别为________、________. （2）使用电流表测量电流时，先检查指针是否指在______；它与用电器_____联；电流必须________进________出，绝不允许将电流表直接接在____________，否则会_______________________；不能超过量程，一般先试触大量程.分析电路时，电流表相当于____________. 例5：某同学在使用完好的，调过零的电流表测电流时，出现如图所示三种情况，请分别说出其可能的原因（a）                                     ，(b)                                         ，(c)                                         .小结：若指针偏左__________；若指针偏转角度太小______________；若指针偏到最右端______________.例6：如左下图所示，闭合开关S,电路将是    路（选填“断”、“短”或“通”），要使电路中的两灯串联，则应拆除导线              .   例7：在如图甲的四幅电路图中，与如图乙所示实物图对应的是（      ）例8：如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（     ）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的电流变小 例9：用一电流表测电流，指针指示位置如图所示，此时所用量程的最小分度值是＿＿＿A，所测电流的大小为＿＿＿＿A． 例10：如图所示的电路，当开关 S 闭合后，电流表测量的是通过＿＿＿＿（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为＿＿＿＿A.  第十三章 电路初探 三 电流和电流表的使用 第2课时班级________姓名________【学习目标】1.通过设计电路图、连接实物图探究串联、并联电路的电流特点，注意探究实验细节，知道串联电路和并联电路中电流的特点. 【学习过程】1.探究串联电路中的电流特点（1）连接电路时，开关应________；（2）把电流表_____联在电路的a处，闭合开关，测出a处的电流，然后再用同样的方法测出b、c两处的电流，并将测得的数据填入你设计的表格中.（3）换上不同规格的电灯，再次测量a、b、c三处的电流.（4）比较测得的数据，可以发现串联电路的电流规律是___________________________________________.2.探究并联电路中的电流特点（1）连接电路时，开关应________；（2）把电流表_____联在电路的A处，闭合开关，测出a处的电流，然后再用同样的方法测出B、C两处的电流，并将测得的数据填入你设计的表格中.（3）换上不同规格的电灯，再次测量A、B、C三处的电流.（4）比较测得的数据，可以发现并联电路的电流规律是___________________________________________. 例1：有一种节日彩灯，是由50只彩色小灯泡串联而成的，已知通过第一只灯泡的电流是150mA，则通过第25只灯的电流为_______A. 例2：把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，则   （     ）A．通过L1的电流大    B．通过L2的电流大  C．通过两灯的电流一样大           D．无法判断 例3：有关电路中的电流正确的说法是  （   ）A．电流从正极流出时最大，回到负极时最小        B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大 例4：如图所示，电流表A1示数为0.4A，A2示数为0.3A，则A的示数为______A.         例5：如图所示的电路中，若s闭合，电流表测的是（      ）A．电灯L1中的电流               B．电灯L2中的电流C．电灯L1和L2中的电流之和      D．无法判断 例6：如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为Ia＝0.2A、Ib＝0.2A、Ic＝0.2A．记录数据后，他下一步应该做的是（        ）A．整理器材，结束实验               B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值        D．换用电流表的另一量程，再测出一组电流值例7：如图所示的电路中，闭合开关时，下列说法正确的是（      ）A．两灯泡串联                   B．电流表测的是总电流C．电流表测的是L1的电流        D．开关只能控制L2  例8：请根据电路图连实物图（电流表选0-0.6A的量程）.   例9：如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（     ）A．L1与L2串联        B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的电流变小 例10：如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数________，电流表A2的示数________．（填“变大”、“变小”或“不变”） 例11：甲为研究并联电路电流规律的实验电路图。（1）若要测量干路电流，则电流表应串联在甲图中的__________（选填“A”、“B”或“C”）处。（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__________。（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：__________________________________________________（写出一条）。位置ABC电流（A）0.180.180.36 例12：请根据图中所示的实物图，在右侧方框内画出对应的电路图．    第十三章 电路初探 三 电流和电流表的使用【随堂检测】（g取10N/kg）姓名________得分___________1.电流的符号为_____.国际单位是______，符号为______.填电流单位：普通荧光灯150_____，计算器150_____.电冰箱1_____，柜式空调10______. 2.单位换算：0.8A=____mA=____μA；    150mA=_____A=_____μA；0.3A=____mA=____μA；    370μA=_____mA=______A. 3. 如右图所示，电流表接入电路的量程为______，对应分度值为______，此时被测电路中的电流为______，另一量程为______，对应分度值为______，若指针位置不变，则电流大小是______.4．如图所示的是对同一段电路先后两次测量的结果，图A选用的量程是________，示数是______；图B选用的量程是_________，示数是_______.说明电流表量程越   ___  ，测量结果越精确. 5．某同学在使用完好的，调过零的电流表测电流时，出现如图所示三种情况，请分别说出其可能的原因：（a）                                         ， (b)                                       ，(c)                                         . 6.请根据电路图连实物图（电流表选0-0.6A的量程）.         7.串联电路的电流特点_____________________________，表达式为__________________；并联电路的电流特点________________________________，表达式为__________________.在探究串并联电路电流特点的实验中，连接电路时开关必须________，当闭合开关得到一组三个数据后，接下来的操作是____________________________，这样做的目的是____________________________________________. 8.根据电路图连接实物图（电流表A1选0—3A的量程, A2、A3选0—0.6A的量程）.       9.如图所示，建筑工人用滑轮组提升重为270N的泥桶，不计滑轮与轴之间的摩擦及绳重.若工人在5s内将泥桶匀速提高了2m，滑轮组的机械效率为90%．求：(1)工人使用滑轮组时拉力做的有用功和总功；(2)绳自由端的拉力和动滑轮的重力；(3)若提升重为420N的泥桶上升2m，此时工人拉绳的力的大小.       10有一款太阳能热水器，铭牌上的部分参数如表所示.将它安装在阳光充足的水平台面上，并送满水. 型       号xwwl-1水 容 量/L80自身质量/kg40（1）某地区（晴天）平均一天中接收的太阳能约为3.36×107J，若这些太阳能有60%被热水器中的水吸收，则可使水温升高多少？（2）若该热水器一天中接收的太阳能，由燃烧煤气(热值q=4.2×107J/kg)来获得，则需要完全燃烧多少千克煤气？
