苏科版九年级全册1 初识家用电器和电路课后练习题

这是一份苏科版九年级全册1 初识家用电器和电路课后练习题，共12页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

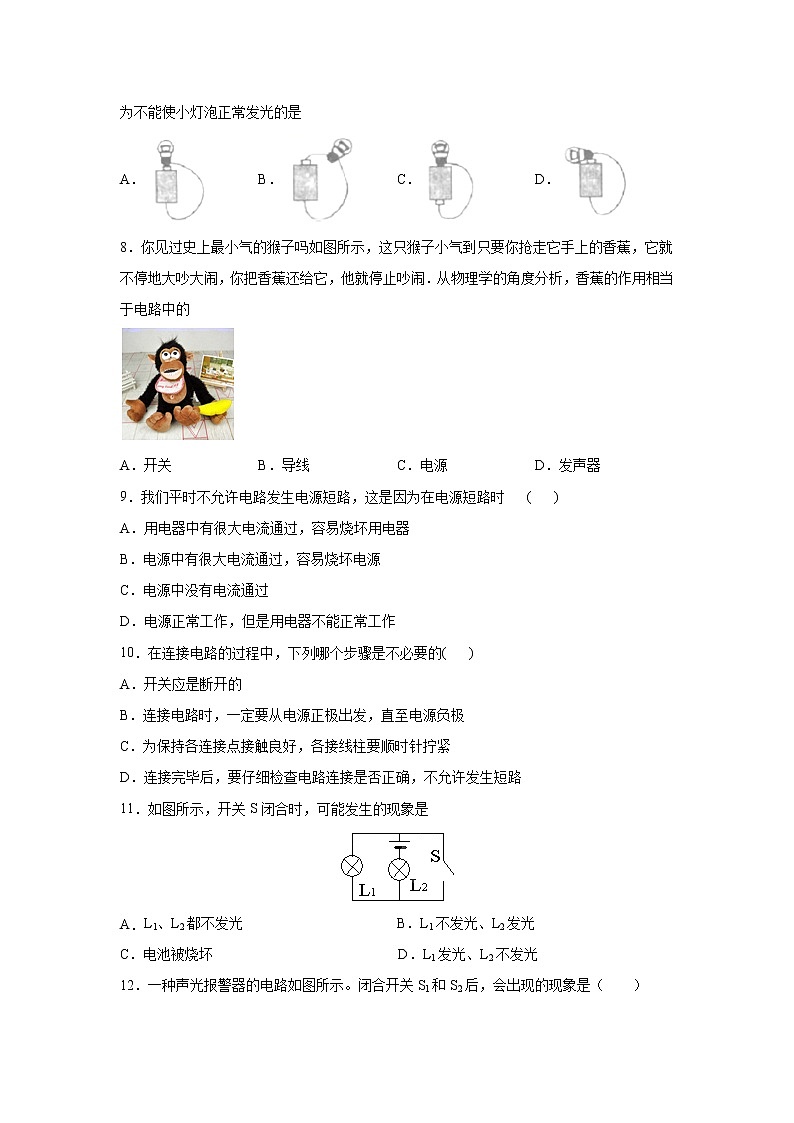

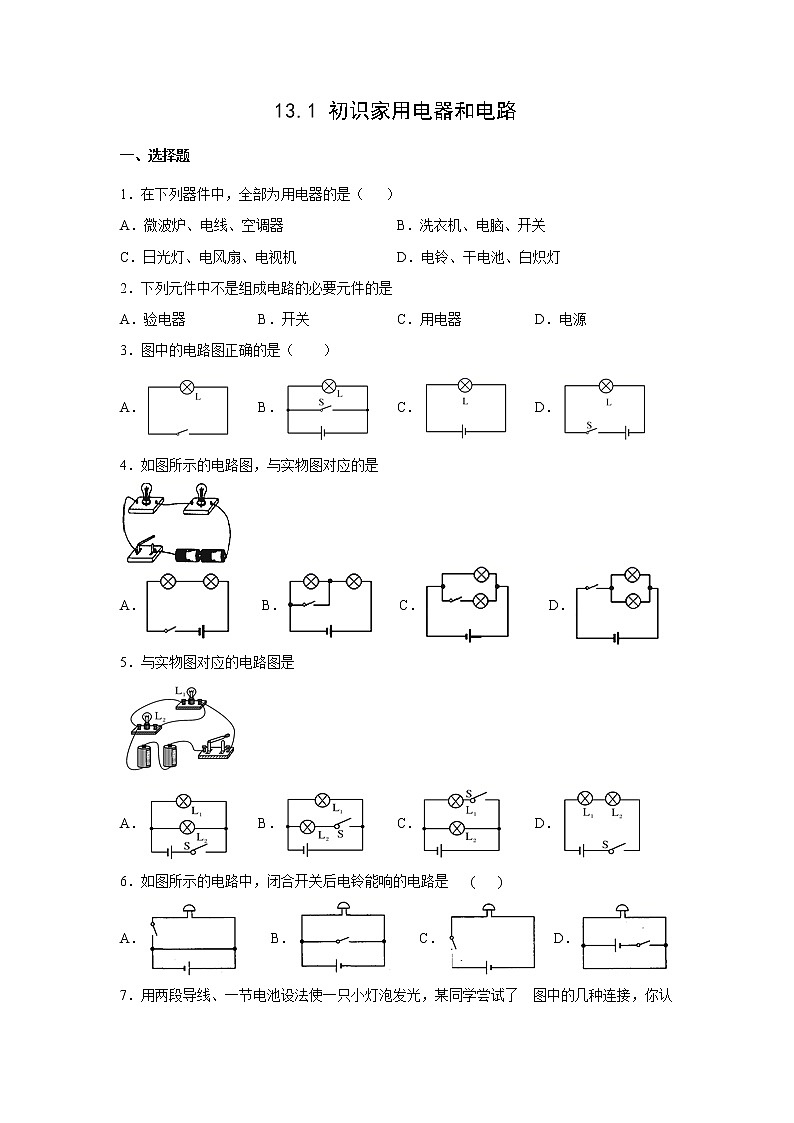

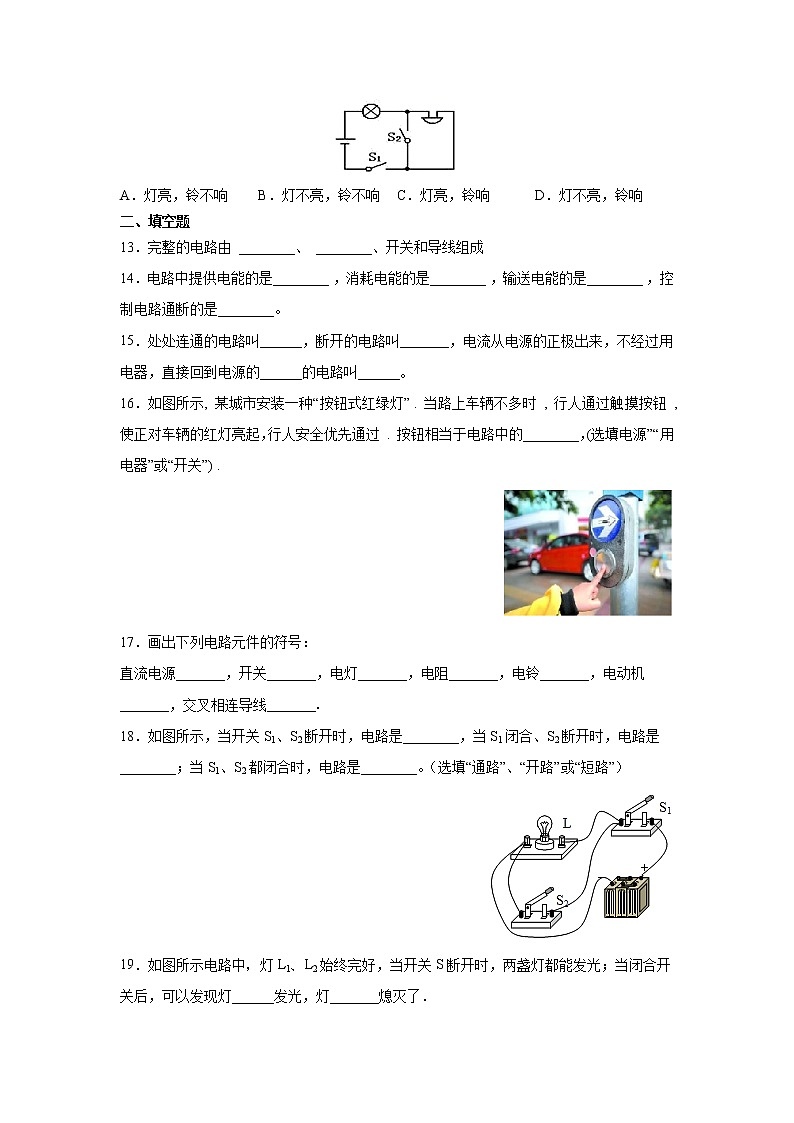

13.1 初识家用电器和电路一、选择题1．在下列器件中，全部为用电器的是（   ）A．微波炉、电线、空调器       B．洗衣机、电脑、开关C．日光灯、电风扇、电视机       D．电铃、干电池、白炽灯2．下列元件中不是组成电路的必要元件的是A．验电器     B．开关      C．用电器    D．电源3．图中的电路图正确的是（　　）A． B． C． D．4．如图所示的电路图，与实物图对应的是A．         B．       C．           D．5．与实物图对应的电路图是 A． B． C． D．6．如图所示的电路中，闭合开关后电铃能响的电路是    (    )A．    B．    C．  D．7．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了  图中的几种连接，你认为不能使小灯泡正常发光的是A． B． C． D．8．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的A．开关 B．导线 C．电源 D．发声器9．我们平时不允许电路发生电源短路，这是因为在电源短路时    (    )A．用电器中有很大电流通过，容易烧坏用电器B．电源中有很大电流通过，容易烧坏电源C．电源中没有电流通过D．电源正常工作，但是用电器不能正常工作10．在连接电路的过程中，下列哪个步骤是不必要的(    )A．开关应是断开的B．连接电路时，一定要从电源正极出发，直至电源负极C．为保持各连接点接触良好，各接线柱要顺时针拧紧D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路11．如图所示，开关S闭合时，可能发生的现象是A．L1、L2都不发光     B．L1不发光、L2发光     C．电池被烧坏                         D．L1发光、L2不发光12．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响二、填空题13．完整的电路由 ________、 ________、开关和导线组成14．电路中提供电能的是________ ，消耗电能的是________ ，输送电能的是________ ，控制电路通断的是________。15．处处连通的电路叫______，断开的电路叫_______，电流从电源的正极出来，不经过用电器，直接回到电源的______的电路叫______。16．如图所示, 某城市安装一种“按钮式红绿灯” . 当路上车辆不多时 , 行人通过触摸按钮 , 使正对车辆的红灯亮起，行人安全优先通过 . 按钮相当于电路中的________，(选填“电源”“用电器”或“开关”) .17．画出下列电路元件的符号：直流电源_______，开关_______，电灯_______，电阻_______，电铃_______，电动机_______，交叉相连导线_______．18．如图所示，当开关S1、S2断开时，电路是________，当S1闭合、S2断开时，电路是________；当S1、S2都闭合时，电路是________。（选填“通路”、“开路”或“短路”）19．如图所示电路中，灯L1、L2始终完好，当开关S断开时，两盏灯都能发光；当闭合开关后，可以发现灯______发光，灯_______熄灭了．20．如图所示，要使电路为开路，则开关_______断开；要使电路为通路，则开关_______断开，开关_______闭合；当开关_______闭合时，电路为短路。三、作图题21．根据实物，在线框内画出对应的电路图．22．请你在图2中画出图1电路的电路图．            一、选择题1．在下列器件中，全部为用电器的是（   ）A．微波炉、电线、空调器       B．洗衣机、电脑、开关C．日光灯、电风扇、电视机       D．电铃、干电池、白炽灯【答案】C【解析】电路有四部分组成：电源、用电器、导线和开关。电源是把提供电能的装置；用电器是消耗电能的装置；导线起连接电路的作用；开关起控制作用。故选C。2．下列元件中不是组成电路的必要元件的是A．验电器     B．开关      C．用电器    D．电源【答案】A【解析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；所以开关、用电器、电源和导线是必须的元件；而验电器是用于检验物体是否带电的仪器，故不是组成电路的必要元件，故选A．3．图中的电路图正确的是（　　）A． B． C． D．【答案】D【解析】一个完整的电路有电源、用电器、开关、导线组成；A．图中缺少开关，故A错误；B．图中开关S闭合后，电源短路，故B错误；C．图中缺少电源，故C错误；D．图中有电源、用电器、开关、导线，是完整的电路，故D正确。故选D。4．如图所示的电路图，与实物图对应的是A．         B．       C．           D．【答案】A【解析】由实物图可知，两灯泡是串联的，电流从正极出发，依次经过两个灯泡，而后通过开关到达电源负极。故选A。5．与实物图对应的电路图是 A． B． C． D．【答案】A【解析】从实物图中可以看出，两只灯泡并联，开关位于干路．A．两只灯泡并联，开关控制干路，故A正确．B．两只灯泡并联，开关控制L2支路，故B错误．C．两只灯泡并联，开关控制L1支路，故C错误．D．两只灯泡串联，故D错误．故选A．6．如图所示的电路中，闭合开关后电铃能响的电路是    (    )A．    B．    C．  D．【答案】C【解析】A、电源短路，开关闭合，仍是短路，电流不经过电铃，电铃不响，故A不正确；B、D、闭合开关后，电源短路，电流不经过电铃，电铃不响，故B、D不正确； C、闭合开关是通路电铃响，故C符合题意。7．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了  图中的几种连接，你认为不能使小灯泡正常发光的是A． B． C． D．【答案】B【解析】A、C、D的接法都是将小灯炮的底端和侧边分别接在了电池的两极，是正确的接法;；B的接法是错误的，它同时将小灯泡的侧端接入了电路，是一种错误的接法，这样会使电源短路，小灯泡并没有接入电路中．所以B选项是正确的.8．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的A．开关 B．导线 C．电源 D．发声器【答案】A【解析】香蕉拿下来，小猴子发出声音，说明电路是接通的；香蕉放上去，小猴子停止发声，说明电路是断开的；香蕉起到了通断电路的作用，所以相当于电路中的开关，故应选A．9．我们平时不允许电路发生电源短路，这是因为在电源短路时    (    )A．用电器中有很大电流通过，容易烧坏用电器B．电源中有很大电流通过，容易烧坏电源C．电源中没有电流通过D．电源正常工作，但是用电器不能正常工作【答案】B【解析】电源短路现象，是直接由导线把电源的两端连接，电流不经过用电器，用电器不会烧坏，电路中的电流非常大，电源烧坏。故B正确。10．在连接电路的过程中，下列哪个步骤是不必要的(    )A．开关应是断开的B．连接电路时，一定要从电源正极出发，直至电源负极C．为保持各连接点接触良好，各接线柱要顺时针拧紧D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路【答案】B【解析】A.为了保护电路在连接电路的过程中，开关应断开，所以A选项是正确的，不符合题意；B.串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故B不必要，符合题意；C.导线头应拧成一股按螺帽旋紧的方向绕在接线柱上，所以C选项是正确的，不符合题意；D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路，会烧坏电路元件，所以D选项是正确的，不符合题意。所以B选项是正确的。11．如图所示，开关S闭合时，可能发生的现象是B．L1、L2都不发光     B．L1不发光、L2发光     C．电池被烧坏                         D．L1发光、L2不发光【答案】B【解析】解：由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池；故选B．12．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响【答案】A【解析】由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。故选A。二、填空题13．完整的电路由 ________、 ________、开关和导线组成【答案】电源    用电器    【解析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径．14．电路中提供电能的是________ ，消耗电能的是________ ，输送电能的是________ ，控制电路通断的是________。【答案】电源    用电器    导线    开关    【解析】[1][2][3][4]电路中各元件的作用：电源的作用是提供电能；用电器的作用是消耗电能，将电能转化成其他形式的能；导线是连接各元件，输送电能；开关的作用是控制电路通断，控制输送电能的。15．处处连通的电路叫______，断开的电路叫_______，电流从电源的正极出来，不经过用电器，直接回到电源的______的电路叫______。【答案】  通路  断路  负极  短路【解析】电路有三种状态：处处连通的电路叫通路，断开的电路叫断路，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫短路。16．如图所示,某城市安装一种“按钮式红绿灯” . 当路上车辆不多时 , 行人通过触摸按钮 , 使正对车辆的红灯亮起，行人安全优先通过 . 按钮相当于电路中的________，(选填“电源”“用电器”或“开关”) .【答案】开关【解析】行人通过触摸按钮，使正对车辆的红灯亮起，故按钮是电路中的开关．17．画出下列电路元件的符号：直流电源_______，开关_______，电灯_______，电阻_______，电铃_______，电动机_______，交叉相连导线_______．【答案】              【解析】各元件画法如下：(1)电池； (2)开关； (3)电灯； (4)电阻 (5)  电铃； (6)电动机； (7)交叉相连导线。18．如图所示，当开关S1、S2断开时，电路是________，当S1闭合、S2断开时，电路是________；当S1、S2都闭合时，电路是________。（选填“通路”、“开路”或“短路”）【答案】开路    通路    短路    【解析】[1]当开关S1，S2都断开时，电路中没有电流，电路处于开路状态。[2]当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态。[3]当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。19．如图所示电路中，灯L1、L2始终完好，当开关S断开时，两盏灯都能发光；当闭合开关后，可以发现灯______发光，灯_______熄灭了．【答案】  L2  L1【解析】两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关闭合后，L1被短路，所以L1不亮，只有L2亮。20．如图所示，要使电路为开路，则开关_______断开；要使电路为通路，则开关_______断开，开关_______闭合；当开关_______闭合时，电路为短路。【答案】  S1  S2  S1  S1、S2【解析】当开关S1断开，电路处于断开状态，故电路是断路状态；当开关S2断开、S1闭合时，电路中有电流通过灯泡，处于通路状态；当开关S1、S2都闭合时，导线直接连接电源的两端，电路处于短路状态。三、作图题21．根据实物，在线框内画出对应的电路图．【答案】【解析】两灯泡并联，开关控制L1，按要求画出电路图如图所示：22．请你在图2中画出图1电路的电路图．【答案】【解析】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L2，另一路经过灯泡L1、开关S1，然后两路汇合到开关S，共同回到电源的负极，如图所示：
