苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第2课时课时训练

这是一份苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第2课时课时训练，共4页。

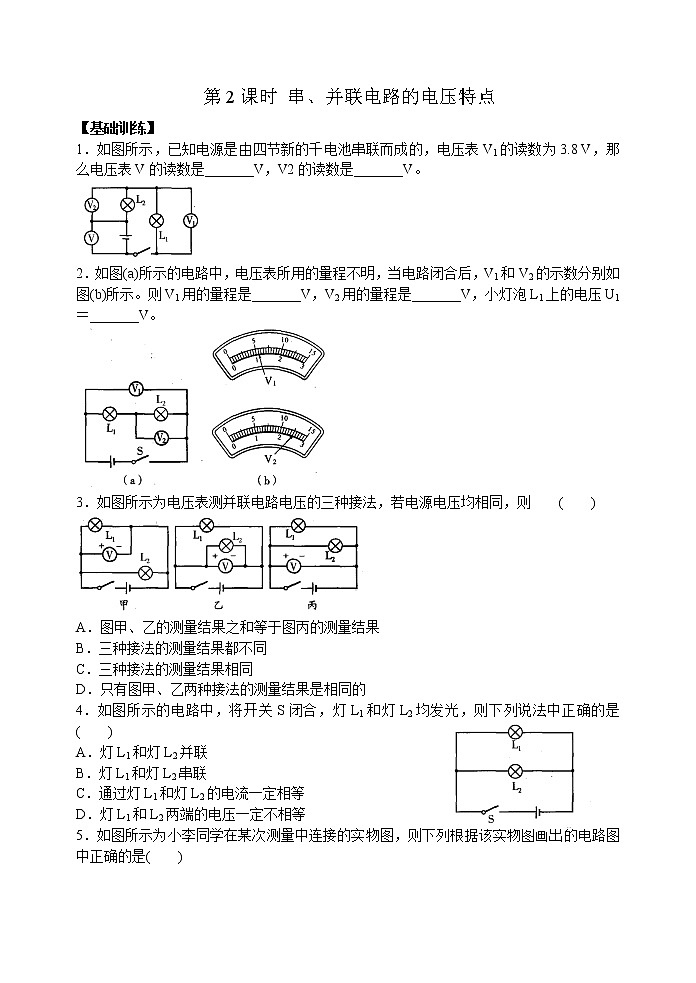

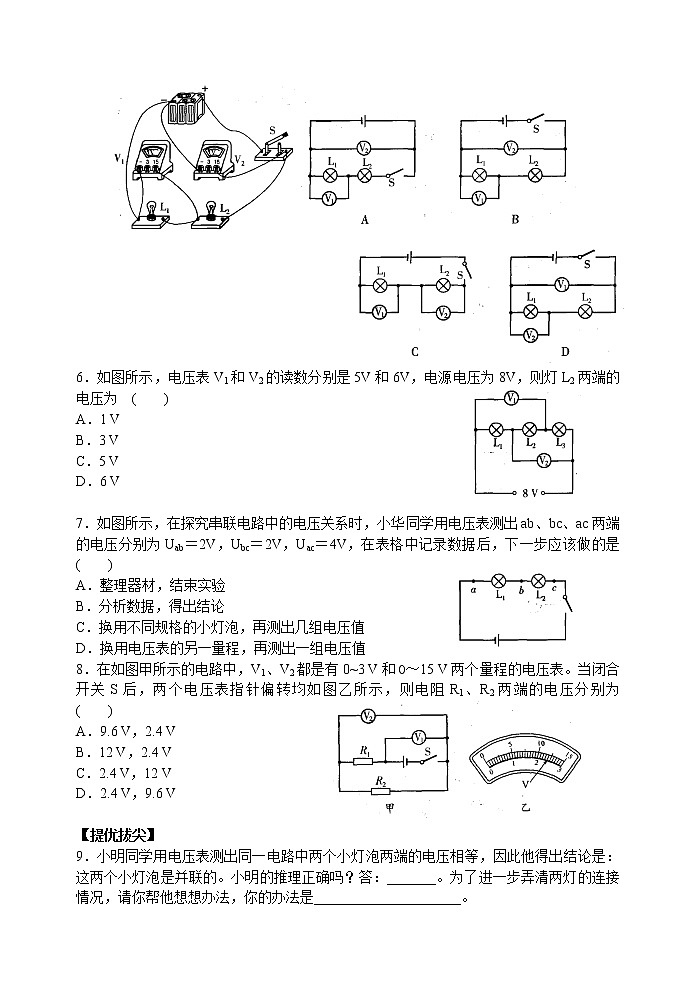

第2课时 串、并联电路的电压特点【基础训练】1．如图所示，已知电源是由四节新的千电池串联而成的，电压表V1的读数为3.8 V，那么电压表V的读数是_______V，V2的读数是_______V。2．如图(a)所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图(b)所示。则V1用的量程是_______V，V2用的量程是_______V，小灯泡L1上的电压U1＝_______V。3．如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则    (    )A．图甲、乙的测量结果之和等于图丙的测量结果B．三种接法的测量结果都不同C．三种接法的测量结果相同D．只有图甲、乙两种接法的测量结果是相同的4．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是    (    )A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和L2两端的电压一定不相等5．如图所示为小李同学在某次测量中连接的实物图，则下列根据该实物图画出的电路图中正确的是(    )6．如图所示，电压表V1和V2的读数分别是5V和6V，电源电压为8V，则灯L2两端的电压为  (    ) A．1 V   B．3 VC．5 V    D．6 V 7．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是    (    )A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值8．在如图甲所示的电路中，V1、V2都是有0~3 V和0～15 V两个量程的电压表。当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1、R2两端的电压分别为    (    )A．9.6 V，2.4 V          B．12 V，2.4 VC．2.4 V，12 V              D．2.4 V，9.6 V 【提优拔尖】9．小明同学用电压表测出同一电路中两个小灯泡两端的电压相等，因此他得出结论是：这两个小灯泡是并联的。小明的推理正确吗？答：_______。为了进一步弄清两灯的连接情况，请你帮他想想办法，你的办法是_____________________。10．如图所示，电源电压不变，闭合开关S，电压表V1的示数为8V，电压表V2的示数为2.6 V，则灯L1两端电压为_______V，灯L2两端电压为_______V。11．如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数为3 V；当开关S2闭合、S1断开时，电压表的示数为4.5 V；再把S1、S2都闭合时，电压表的示数_______（变小／变大／不变）。则当S1、S2都断开时，L2两端的电压是_______V。 12．如图所示的电路中，电流表A1、A2的示数分别为I1、I2，电压表V1、V2的示数分别为U1、U2，则    (    )A．I1＝I2，灯L1两端的电压为U2B．I1＝I2，灯L2两端的电压为U2C．U1＝U2，灯L1中的电流为I1D．U1＝U2，灯L2中的电流为I2  13．在如图所示的电路中，合上开关S，电压表的示数为2V，电源电压为4.5 V，则    (    )A．L1两端的电压为2VB．L1、L2两端的总电压为2VC．L1两端的电压为2.5 VD．L2两端的电压为2.5 V  14．为了探究“串联电路中电压的规律”，某同学设计了如图所示的电路。(1)为了得到结论，他应该测量几次电压？ (2)为了使结论具有普遍性，接下来他应该如何操作？ 15．若干个额定电压为6.3 V的小彩灯串联在照明电路中，用以布置教室或装饰圣诞树，请画出电路图并注明彩灯的个数。  16．如表格中电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材进行检测。参考答案1．6  2.22．0～15  0～3  33—8  CABBCA9．不正确  拧下其中一个小灯泡，看另一个小灯泡是否发光，若发光，则两小灯泡是并联的，否则是串联的10．2.6  5.411．不变 1.512．A13．C14．(1)3次  (2)改变电源（或更换灯泡），重复实验15．35盏，电路图如图所示16
