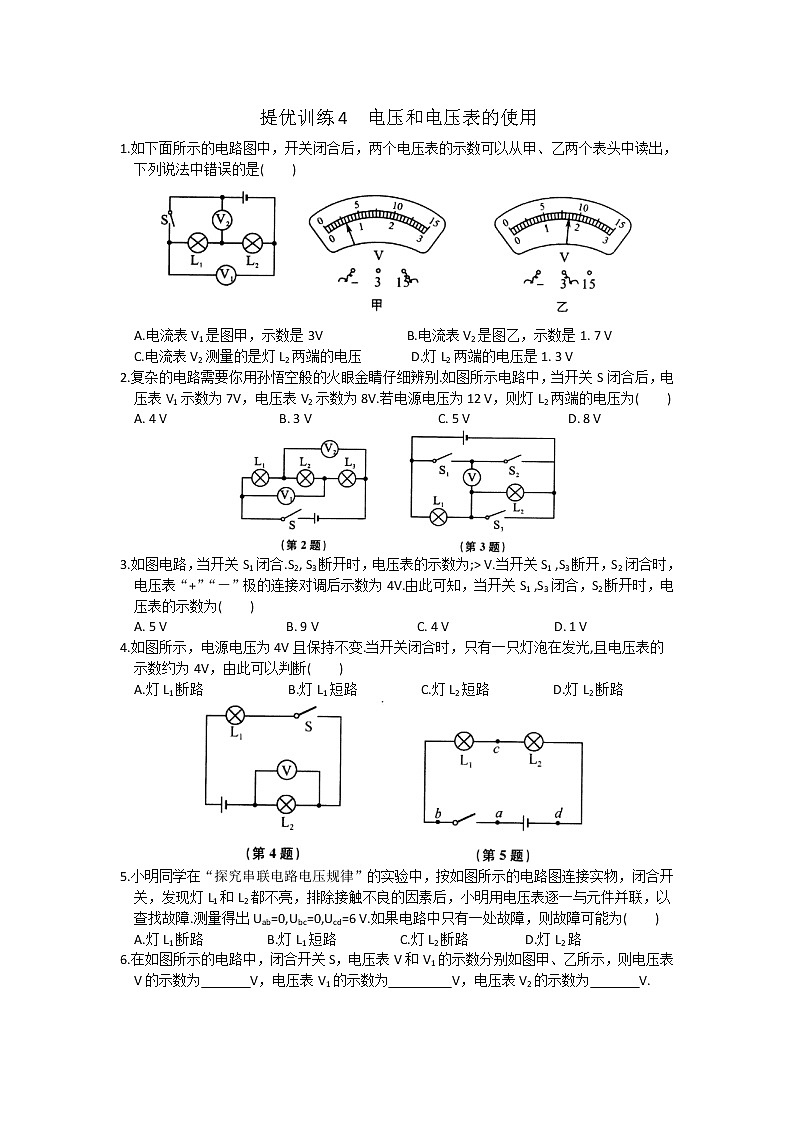

提优训练4  电压和电压表的使用1.如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，  下列说法中错误的是(    )  A.电流表V1是图甲，示数是3V            B.电流表V2是图乙，示数是1. 7 V  C.电流表V2测量的是灯L2两端的电压       D.灯L2两端的电压是1. 3 V2.复杂的电路需要你用孙悟空般的火眼金睛仔细辨别.如图所示电路中，当开关S闭合后，电  压表V1示数为7V，电压表V2示数为8V.若电源电压为12 V，则灯L2两端的电压为(    )  A. 4 V                B. 3 V                  C. 5 V              D. 8 V3.如图电路，当开关S1闭合.S2, S3断开时，电压表的示数为;> V.当开关S1 ,S3断开，S2闭合时，  电压表“+”“－”极的连接对调后示数为4V.由此可知，当开关S1 ,S3闭合，S2断开时，电  压表的示数为(    )  A. 5 V                 B. 9 V              C. 4 V               D. 1 V4.如图所示，电源电压为4V且保持不变.当开关闭合时，只有一只灯泡在发光,且电压表的  示数约为4V，由此可以判断(    )  A.灯L1断路            B.灯L1短路         C.灯L2短路         D.灯L2断路5.小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开  关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以  查找故障.测量得出Uab=0,Ubc=0,Ucd=6 V.如果电路中只有一处故障，则故障可能为(    )  A.灯L1断路         B.灯L1短路         C.灯L2断路        D.灯L2路6.在如图所示的电路中，闭合开关S，电压表V和V1的示数分别如图甲、乙所示，则电压表  V的示数为       V，电压表V1的示数为         V，电压表V2的示数为       V.7.如图甲所示，当开关s由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2  两端的电压为        V，电源电压为          V.8.如图所示.电源电压为3V.闭合开关后，小灯泡L1, L2都不亮.小鹭同学用电压表检测后，  得出L1，断路的结论.其测量结果应该是:Uab =      V, Ubc =      V, Uac =3V.9.为探究并联电路中电压的规律，实验室提供的器材有:干电池组(电压为3 V)、电压表、多  个小灯泡、开关、导线若干.  (1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压.  (2)测量完灯L1两端的电压后再去测量灯L2两端的电压，拆接电压表时，开关要       .  (3)实验小组分别测出灯L1, L2两端的电压和并联电路的总电压，电压表示数相同，如图    乙所示。其值为         V.根据这组数据，该小组得出并联电路中电压的规律:                                                            .  (4)你认为实验的疏漏之处是                                .10.如图是小明同学用电压表测灯泡L2电压的电路图，当闭合开关S时，灯泡L1不亮，检查  电路、电源、电表连接完好.  (1)请判断电路中的故障是                         .  (2)为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说    明故障是               ;若电流表无示数，说明                      .  (3)为进一步确定故障，小明又将电压表并联在灯L1两端，他能查出故障吗:理由是什么?                                                                      .     参考答案1.C      2.B      3.B       4.B        5.C6.6    2.3   3.77.  4   68.  3   09.(1)如图所示  (2)断开  (3) 2. 6  在并联电路中，并联电路两端的电压和各支路两端的电压相等(或U=U1=U2 )  (4)只做一次实验就得出结论，结论具有偶然性10. (1)灯L1短路或断路   (2)灯L1短路   灯L1断路   (3)能判断电路故障。若电压表有小数，则说明灯L1断路;若电压表无示数，则说明灯L1       短路
