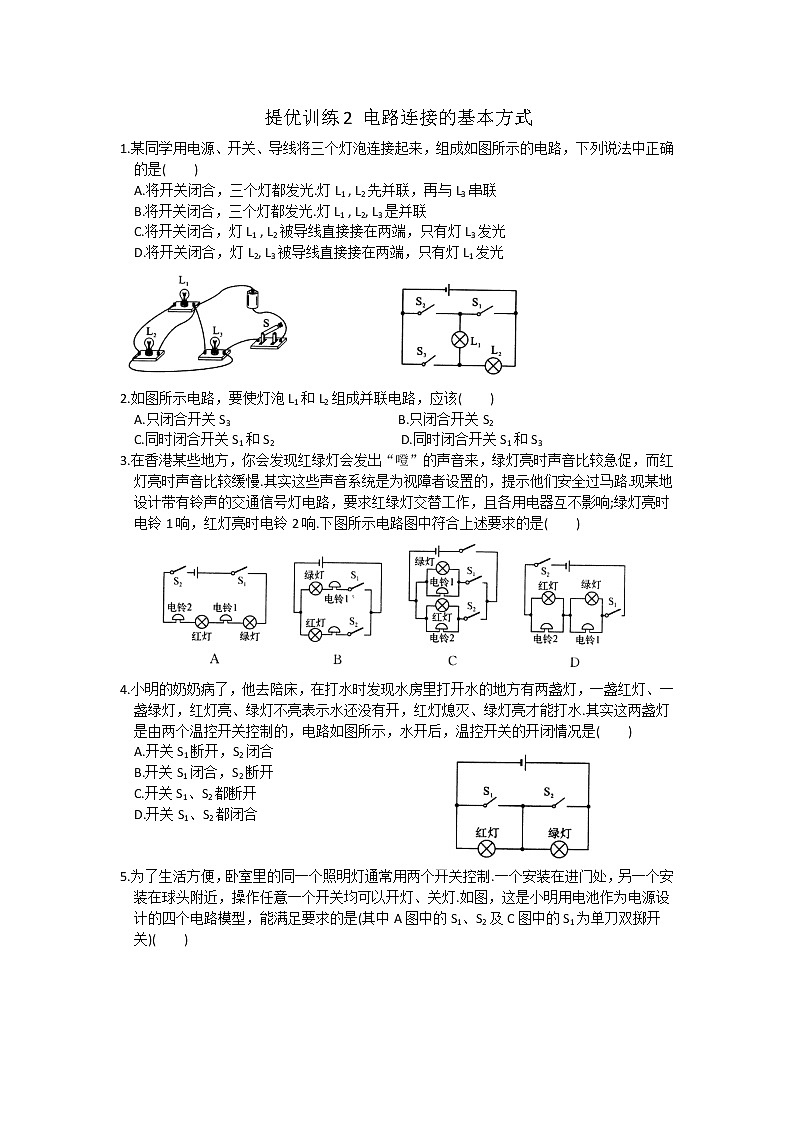

提优训练2 电路连接的基本方式1.某同学用电源、开关、导线将三个灯泡连接起来，组成如图所示的电路，下列说法中正确  的是(    )  A.将开关闭合，三个灯都发光.灯L1 , L2先并联，再与L3串联  B.将开关闭合，三个灯都发光.灯L1 , L2, L3是并联  C.将开关闭合，灯L1 , L2被导线直接接在两端，只有灯L3发光  D.将开关闭合，灯L2, L3被导线直接接在两端，只有灯L1发光            2.如图所示电路，要使灯泡L1和L2组成并联电路，应该(    )  A.只闭合开关S3                        B.只闭合开关S2  C.同时闭合开关S1和S2                  D.同时闭合开关S1和S33.在香港某些地方，你会发现红绿灯会发出“噔”的声音来，绿灯亮时声音比较急促，而红  灯亮时声音比较缓慢.其实这些声音系统是为视障者设置的，提示他们安全过马路.现某地  设计带有铃声的交通信号灯电路，要求红绿灯交替工作，且各用电器互不影响;绿灯亮时  电铃1响，红灯亮时电铃2响.下图所示电路图中符合上述要求的是(    )4.小明的奶奶病了，他去陪床，在打水时发现水房里打开水的地方有两盏灯，一盏红灯、一  盏绿灯，红灯亮、绿灯不亮表示水还没有开，红灯熄灭、绿灯亮才能打水.其实这两盏灯  是由两个温控开关控制的，电路如图所示，水开后，温控开关的开闭情况是(    )  A.开关S1断开，S2闭合  B.开关S1闭合，S2断开  C.开关S1、S2都断开  D.开关S1、S2都闭合  5.为了生活方便，卧室里的同一个照明灯通常用两个开关控制.一个安装在进门处，另一个安  装在球头附近，操作任意一个开关均可以开灯、关灯.如图，这是小明用电池作为电源设  计的四个电路模型，能满足要求的是(其中A图中的S1、S2及C图中的S1为单刀双掷开  关)(    )6.如图所示，闭合开关         ，灯L1, L2组成串联电路;闭合开关       ，灯L1, L2组成并  联电路;开关       同时闭合时，电源出现短路.7.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路.8.设计一个病床呼叫电路.要求: 开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃.  请在图中连线，形成符合要求的完整的电路图.9.某课外小组用两个开关、一个电源、导线若干，将一盏灯泡和一个电子门铃连接在电路中.  当同时闭合两个开关，才能使灯泡发光、电子门铃发声;若只闭合其中某一个开关，灯泡  不亮，电子门铃不响;若只闭合其中的另一个开关，则灯泡发光但电子门铃不响.根据以上  要求，在方框里画出符合要求的电路图(电子门铃可以用“”符号代替)，  并根据你所设计的电路图连接如图所示的实物图.10.物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关(导  线的连接情况隐藏在盒内)，如图所示.  (1)当老师闭合开关时，两只小灯泡都亮;断开开关，两只灯泡同时熄灭.    ①在这个木盒内，除了导线，一定还有另外一个电路元件，它是         .    ②根据上述现象，你        (填“能”或“不能”)断定这两只小灯泡是串联的.  (2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到    灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故.    ①你认为小华的判断是         (填“正确的”或“错误的”).    ②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是             .   参考答案1.B       2.D         3.C       4.B        5.A6. S3   S1,S2    S1,S2,S37.如图所示   8.如图所示  9.如图所示10. (1)①电源  ②不能     (2)①错误的  ②将两只灯泡交换位置，再比较亮度
