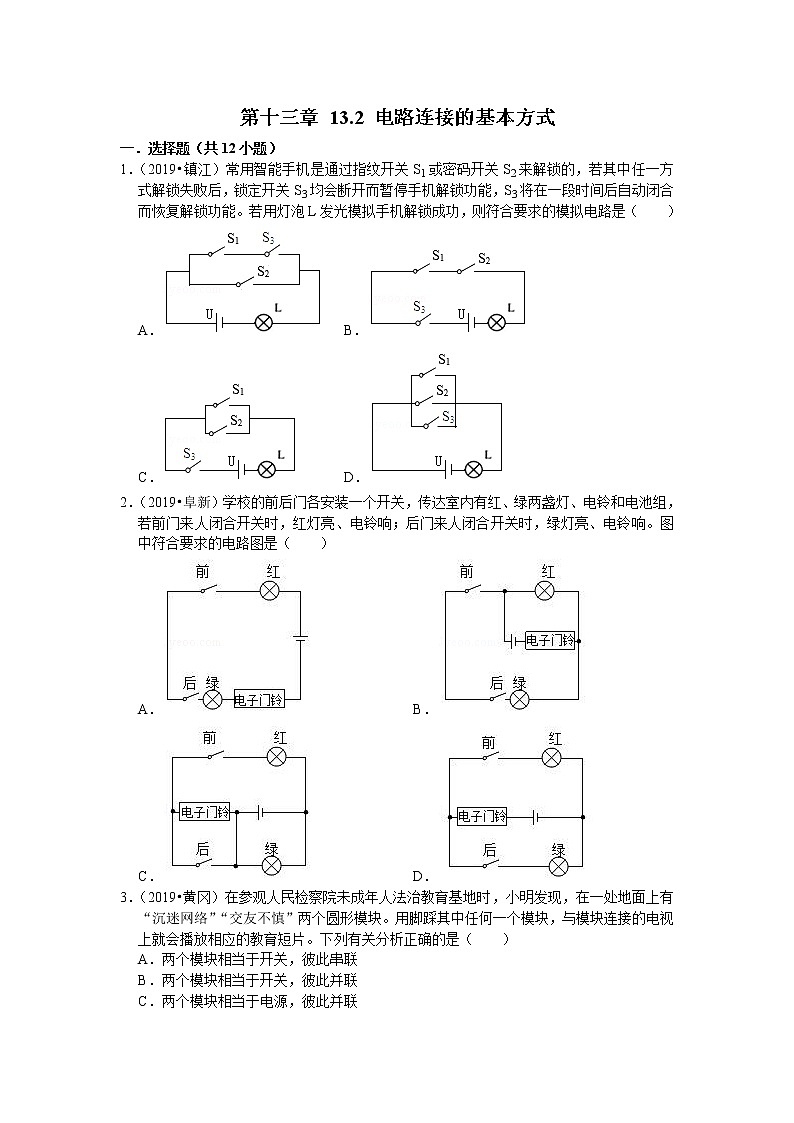

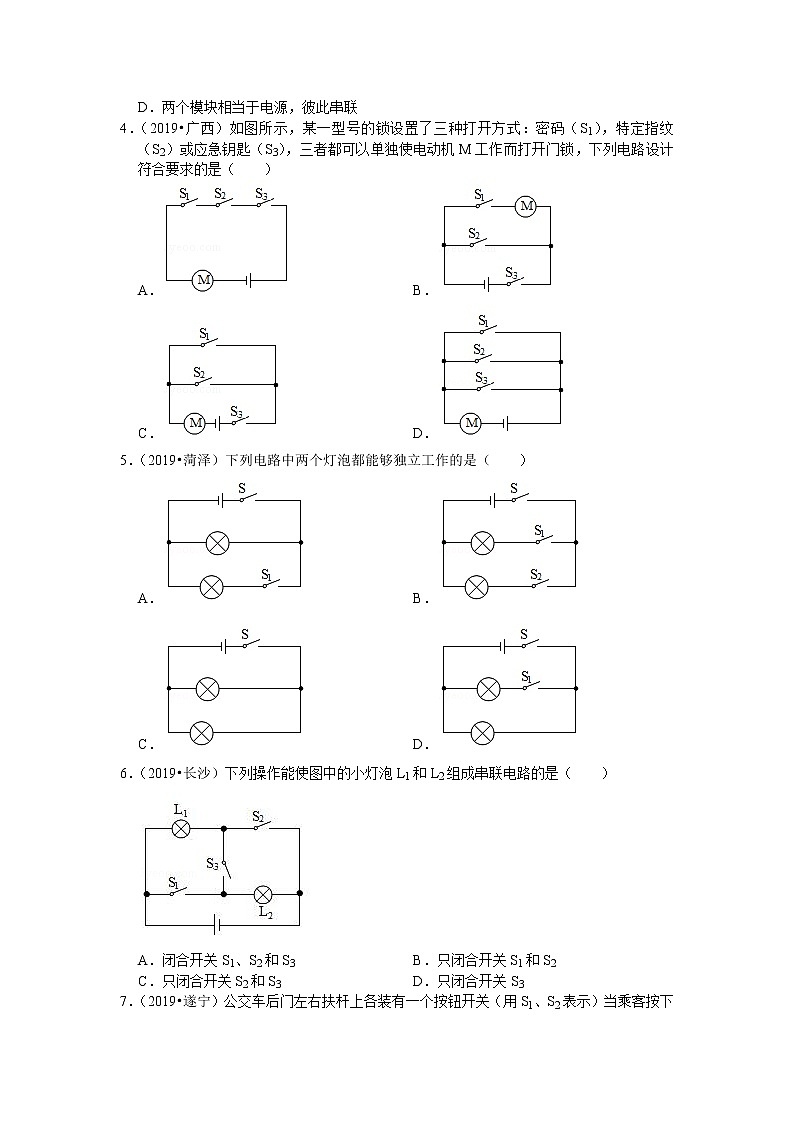

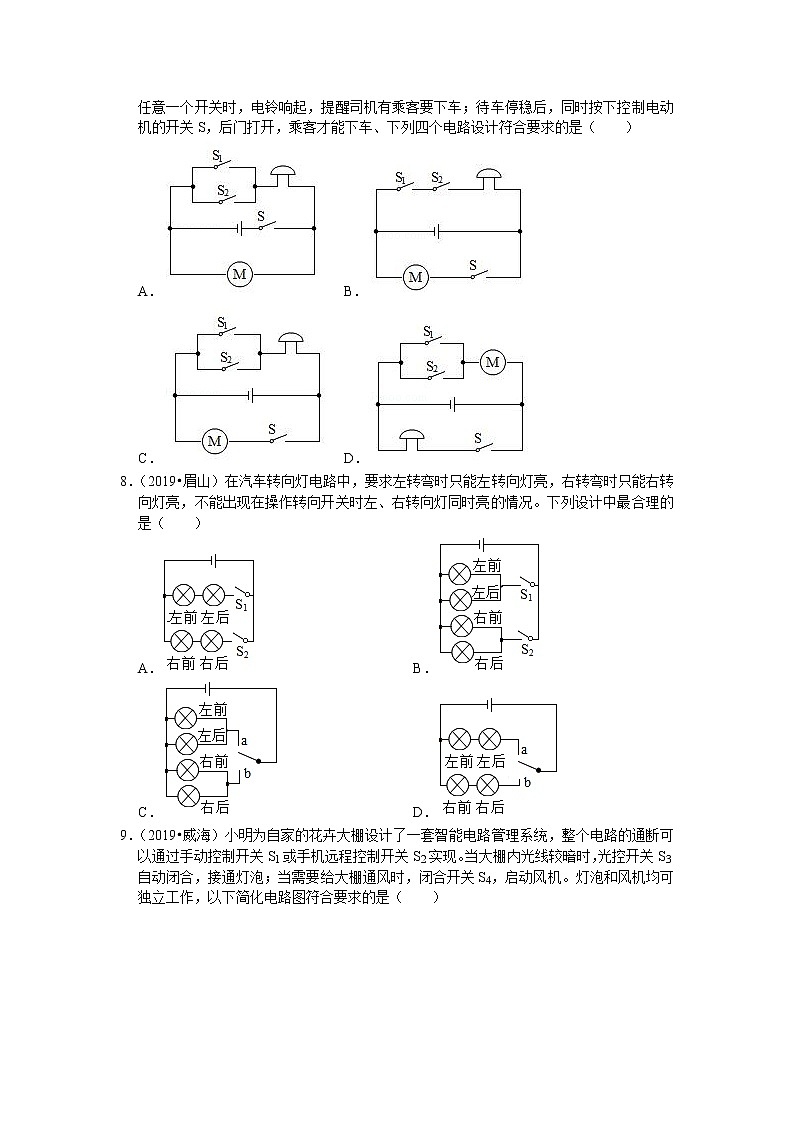

第十三章 13.2 电路连接的基本方式一．选择题（共12小题）1．（2019•镇江）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）A． B． C．     D．2．（2019•阜新）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是（　　）A． B． C． D．3．（2019•黄冈）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）A．两个模块相当于开关，彼此串联 B．两个模块相当于开关，彼此并联 C．两个模块相当于电源，彼此并联 D．两个模块相当于电源，彼此串联4．（2019•广西）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（　　）A． B． C． D．5．（2019•菏泽）下列电路中两个灯泡都能够独立工作的是（　　）A． B． C． D．6．（2019•长沙）下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　）A．闭合开关S1、S2和S3 B．只闭合开关S1和S2 C．只闭合开关S2和S3 D．只闭合开关S37．（2019•遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）A． B． C． D．8．（2019•眉山）在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是（　　）A． B． C． D．9．（2019•威海）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）A． B． C． D．10．（2019•成都）实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护土，图中最合理的设计方案是（　　）      A．                 B．                C．               D．11．（2019•重庆）关于如图电路的判断，正确的是（　　）A．只闭合开关S1时，灯泡L1、L3并联 B．只闭合开关S2时，灯泡L2、L3并联 C．只闭合开关S2、S3时，灯泡L2、L3串联 D．闭合所有开关时，灯泡L1、L2并联，L3短路12．（2019•湘潭）如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）A．只将开关S1闭合，吹出的是热风 B．M和R是串联在电路中的 C．将S1和S2都闭合，吹出的是热风 D．开关S2可以控制整个电路二．填空题（共11小题）13．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　   　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　   　。14．（2019•荆门）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在图中，a，b，c，d，e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。15．家庭电路中每盏灯都有一个开关，开关与它控制的灯应　   　联，如果开关与灯的连接方式错误会发生　   　路现象。电灯的灯丝烧断后，电视机　   　正常工作。16．如图所示，家庭电路中的转接插座，上面可以插接多个用电器。这些用电器的连接方式是　   　，虽然可以插多个用电器，但不管同时使用多个大功率用电器，防止电流过大，因电流的效应而引发火灾。17．电热膜是一种新型的电热器件，它是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图所示，从图中可知：组成电热膜电路的导电墨线连接方式是　   　（选填“串联”或“并联”）。电热膜取暖器工作时，电热膜温度升高是通过　   　方式增加内能的。18．如图，是一种常见的LED手电筒，发光元件由五个发光二极管组成，其中任意一个二极管坏了，其余几个还能正常发光，说明这些发光二极管间是　   　（选填“串联”、“并联”）的，将电源正、负极对调，闭合开关，发光二极管　   　（选填“会”、“不会”）发光。19．家庭照明电路中，电灯与电视机、洗衣机等家用电器之间是　   　联方式连接，小明家保险丝烧断后，他家里的所有用电器都不工作了，可以判断保险丝和用电器是　   　联。20．如图所示是小美家一个能吹冷热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关　   　，吹出的是冷风；若闭合开关　   　，吹出的是热风。（两空均填“S1”“S2”或“S1和S2”）一次洗完头后，小美想用电吹风来吹干头发，当她把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电吹风插头内部发生了　   　。21．如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱。若要让两电阻串联接入电路，则将接线柱　   　与接线柱3连接；此电路中，不能将接线柱　   　与接线柱3相连，否则造成短路。电功率最大的连接方法是将接线柱1和3连接，同时将接线柱　   　连接起来。22．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，就此我们　   　（选填“能”或“不能”）判断这两个转向灯在电路中的连接方式；若左转时同侧的前后两个转向灯中只有一个灯在工作，则它们是　   　的。23．如图所示，在电路中要使电灯L1和L2并联，应闭合开关　   　。当同时闭合开关S1和S2，可以工作的灯是　   　；为了防止电路中电源出现短路，不能同时闭合开关　   　。三．作图题（共9小题）24．（2019•上海）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，电流表的示数变小。25．（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。26．（2019•兰州）请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。27．（2019•陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。28．（2019•赤峰）吸油烟机的主要元件有照明灯、电动机（元件符号为：）。在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。按照上述要求，在图中画出其工作原理电路图（电源已给出）。29．（2019•贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。30．（2019•河南）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。31．（2019•湘西州）下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。32．（2019•天水）小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）四．实验探究题33．小明想设计一个能粗略测量水流速度大小的测定仪，他找来如图所示的器材：铅球P系在细金属丝下，悬挂在D点，BC为水平方向固定的一根粗细均匀的金属丝，C端在O点正下方，BC与金属丝接触良好，接触点为D（不计摩擦和细金属丝的电阻），L为灯泡。想达到如下目的：水不流动时，灯L亮度最暗，随着水流速度的加快，P向左摆动幅度加大，灯L亮度增加。（1）请你替他连接好电路图。（2）如果要进一步提高装置反映水流快慢的性能，可采取的办法有　   　（答案合理即可）。34．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示。请你分析并回答下面的问题。（1）规定红灯发出的光作为交通的停止信号，其原因是红光的　   　。（2）当单刀多掷开关接通位置“1”时，南北方向　   　灯发光，东西方向　   　灯发光；当单刀多掷开关接通位置“2”时，南北东西方向的　   　灯发光；当开关接通位置“3”时，允许　   　方向的车辆通行。（3）发光的各灯采用的是　   　联方式。35．（2019•广东）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚线框内将电路图补充完整。36．如图为“伏安法”测量额定电压为2.5V、额定功率为1W的小灯泡的电阻的实物图，请将此图补充完整（要求：滑片P向左移动时，灯泡亮度增强）。37．小明为倡导节能环保，设计了新型楼道灯的电路，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，请选择其中一种方法完成电路设计并算出相应答案（两种都做，以第一种为准）。方法一方法二光强/cd510202540电阻Rx/Ω40201085器材：声控开关S（有人来时闭合，无人来时断开）；R0是定值电阻，光敏电阻Rx阻值随光强（国际单位坎德拉，符号：cd）变化的规律如下表所示，电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回）；控制电路和工作电路电源电压分别为6V和220V，两路灯的额定电压均为220V。设计要求：光强越强，电压表示数越大；灯白天不会亮，天黑后（光强降为20cd时）楼道有人走动发出声音时灯会自动亮器材：声控开关S（有人来时闭合，无人来时断开）；R0是定值电阻，光敏电阻Rx阻值随光强（国际单位坎德拉，符号：cd）变化的规律如下表所示，电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回）；控制电路和工作电路电源电压分别为6V和220V，两路灯的额定电压均为220V。光强/cd510202540电阻Rx/Ω58102040设计要求：光强越强，电压表示数越大；灯白天不会亮，天黑后（光强降为20cd时）楼道有人走动发出声音时灯会自动亮（1）请以笔画线代替导线完成电路连接（1）请以笔画线代替导线完成电路连接（2）定值电阻R0的阻值为　   　Ω；（3）电压表示数为3V时，光强为　   　cd．（2）定值电阻R0的阻值为　   　Ω；（3）电压表示数为3V时，光强为　   　cd．38．按图甲所示的电路图，用笔画线表示导线，将图乙中各个元件连接起来。
答案与解析一．选择题（共12小题）1．（2019•镇江）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）A． B． C．     D．【分析】由题意可知，指纹开关S1或密码开关S2均可以解锁说明两开关可以独立工作、互不影响即为并联，锁定开关S3断开时暂停手机解锁功能，说明锁定开关S3位于干路，然后与灯泡、电源组成电路，据此进行解答。【解答】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项C符合，故选：C。【点评】本题考查了串并联电路的设计，根据题意得出三个开关的位置和连接方式是关键。2．（2019•阜新）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是（　　）A． B． C． D．【分析】绿灯亮，表示人在后门按开关，红灯亮表示前门人在前门按开关；说明两灯互不影响，即为并联关系，且后门的控制开关与绿灯在同一支路，前门的控制开关与红灯在同一支路，均为串联关系。【解答】解：经分析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干路中，由选项可知，D符合题意。故选：D。【点评】根据题意得出两灯泡的连接方式和开关的位置是解决本题的关键。3．（2019•黄冈）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）A．两个模块相当于开关，彼此串联 B．两个模块相当于开关，彼此并联 C．两个模块相当于电源，彼此并联 D．两个模块相当于电源，彼此串联【分析】根据并联电路的各用电器可以独立工作，互不影响的特点进行分析。【解答】解：由题知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。故选：B。【点评】本题考查了串并联电路的特点以及各元件的作用等知识，是一道理论联系实际的好题，体现了物理来源于生活。4．（2019•广西）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（　　）A． B． C． D．【分析】由题意可知，密码（S1）、特定指纹（S2）、应急钥匙（S3）是三个开关，三者都可以单独使电动机M工作而打开门锁，由此分析三个开关的连接方式以及电动机的位置。【解答】解：由题意可知，密码（S1）、特定指纹（S2）、应急钥匙（S3）是三个开关，三者都可以单独使电动机M工作而打开门锁，所以，开关S1、S2、S3为并联，且电动机M位于干路，由各选项电路图可知，选项D符合要求，ABC不符合要求。故选：D。【点评】本题考查了电路图的设计，关键知道，相互影响的电路元件是串联的，互不影响是并联的。5．（2019•菏泽）下列电路中两个灯泡都能够独立工作的是（　　）A． B． C． D．【分析】（1）开关能同时控制两盏灯，电路可以是串联，也可以是并联，但是并联时开关必须接在干路上。（2）串联电路中，电流只有一条路径，各元件相互影响，不能独立工作；并联电路中，电流有多条路径，各元件互不影响，能够独立工作。【解答】解：A、当两开关同时闭合，两个灯泡同时工作；只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；B、当三开关同时闭合，两个灯泡同时工作；只闭合S和S1，上面灯泡单独工作；只闭合S和S2，下面灯泡单独工作，故B符合题意；C、闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；D、当两开关同时闭合，两个灯泡同时工作；只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意；故选：B。【点评】本题考查了学生对电路的三种状态（开路、短路、通路）、串并联的连接的了解和掌握，分析当开关断开和闭合时的电路组成是本题的关键。6．（2019•长沙）下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　）A．闭合开关S1、S2和S3 B．只闭合开关S1和S2 C．只闭合开关S2和S3 D．只闭合开关S3【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的【解答】解：要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3，断开S1、S2，故D 符合题意；若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意。故选：D。【点评】本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响。同时要注意理解电路的三种状态。7．（2019•遂宁）公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）A． B． C．      D．【分析】当乘客按下任意一个开关时，电铃响起，故两个开关的其中任一开关都能与电铃组成通路，两开关互不影响，故两开关并联后与电铃串联；同时按下控制电动机的开关S，后门打开，开关S只控制电动机，电动机与电铃工作时互不影响，故开关S与电铃串联后再与另一个部分电路并联。【解答】解：A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，符合题意；D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打开，不符合题意。故选：C。【点评】本题考查根据要求设计电路图，关键是明确电路的连接关系。8．（2019•眉山）在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是（　　）A． B． C． D．【分析】汽车的每一侧各有两个转向灯，故一共有4个灯泡；根据灯泡的发光情况判定灯泡的连接方式，根据开关的作用判定开关的连接方式。【解答】解：汽车的每一侧各有两个转向灯，一共有4个灯泡；由生活经验可知，左侧、右侧的两个灯泡在工作时互不影响（即：同一侧的一个灯泡损坏时，另一灯泡仍然会发光），所以同一侧的两个灯泡的连接方式是并联的，故AD错误；由于在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能由一个单刀双掷开关进行控制，故C正确，B错误。故选：C。【点评】本题考查了电路的设计，根据生活经验判定灯泡的连接方式是解题的关键。9．（2019•威海）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）A． B． C． D．【分析】根据题意可知整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。说明S1和S2并联，灯泡和风机均可独立工作、互不影响即为并联，且光控开关S3控制照明灯泡，开关S4控制风机，据此分析进行解答。【解答】解：由题知，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现，说明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，说明开关S3与灯泡串联，闭合开关S4，启动风机，说明开关S4与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联，综上结合选项可知，只有C图符合题意。故选：C。【点评】本题考查了串、并联电路的设计，解答时可以根据题意分析选项找出符合要求的选项即可。10．（2019•成都）实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护土，图中最合理的设计方案是（　　）A． B． C． D．【分析】由题意可知，各病床的灯互不影响，故为并联，并且各支路灯泡都有相应的开关控制。由于每位病人按下床头开关后，值班室的电铃响，故电铃在干路上。【解答】解：A、各病床的开关为并联，灯和电铃在干路上，无法得知是哪间病房按了开关，故A错误；B、各病床的灯为并联，电铃在干路上，无论哪个房间闭合床头开关，所控制的灯与电铃连通，电铃响，灯发光，就能及时通知值班室里的护土，B正确；C、三个开关串联，需要三个开关同时闭合电铃和灯才能运行，不合理，C错误D、虽然也能满足要求，但用了三个电铃，不够合理；D错误。故选：B。【点评】本题考查根据要求设计电路，关键是明确各病床的灯为并联，电铃在干路上。11．（2019•重庆）关于如图电路的判断，正确的是（　　）A．只闭合开关S1时，灯泡L1、L3并联 B．只闭合开关S2时，灯泡L2、L3并联 C．只闭合开关S2、S3时，灯泡L2、L3串联 D．闭合所有开关时，灯泡L1、L2并联，L3短路【分析】（1）各用电器首尾顺次连接，电路只有一条电流路径的连接方式是串联；（2）各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联。【解答】解：A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，故A错误；B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，故B错误；C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，故C错误；D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故D正确。故选：D。【点评】本题考查了灯泡连接方式的判断，判断用电器的连接方式，是解电学题的基础与关键，一定要掌握，判断电路的连接方式，可采用电流分路法进行分析。12．（2019•湘潭）如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）A．只将开关S1闭合，吹出的是热风 B．M和R是串联在电路中的 C．将S1和S2都闭合，吹出的是热风 D．开关S2可以控制整个电路【分析】串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路；并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。【解答】解：A、只将开关S1、S2都闭合，吹出的才是热风，不符合题意；B、M和R是并联在电路中的，不符合题意；C、将S1和S2都闭合，吹出的是热风，符合题意；D、开关S2只控制电热丝，不符合题意；故选：C。【点评】解决此类题目要结合串、并联电路的特点进行分析解答。二．填空题（共11小题）13．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　并联　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　　。【分析】串联电路中各用电器互相影响，而并联电路中各用电器可以独立工作，互不影响，据此判断。【解答】解：由题意知，压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响可知：压缩机和照明灯在电路中的连接方式是并联；电动机在电路图中的符号是。故答案为：并联；。【点评】本题利用了并联电路的特点：用电器并联后，可以相互不影响。14．（2019•荆门）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在图中，a，b，c，d，e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。【分析】（1）开关控制灯泡的连接方法：火线首先接入开关，然后进入灯泡；零线直接进入灯泡。（2）大门处和卧室门口都是单刀双掷开关，根据大门处和卧室门口都能控制客厅日光灯的开和关分析电路的连接。【解答】解：由题知，在大门处和卧室门口都能控制客厅日光灯的开和关，这说明大门处和卧室门口的开关是串联的；为了保证用电的安全，开关应与火线连接再连接到日光灯，再将日光灯的另一端与零线连接，如下图所示：【点评】本题考查了实物电路图的连接和电路图的设计，在由两个开关控制一盏灯时，开关和灯泡的连接方法是串联。两个开关的连接方法只有两种方法﹣﹣串联或并联，可以画出电路后，看是否符合题意。15．家庭电路中每盏灯都有一个开关，开关与它控制的灯应　串　联，如果开关与灯的连接方式错误会发生　短路　路现象。电灯的灯丝烧断后，电视机　能　正常工作。【分析】开关控制用电器时，开关和用电器之间是串联的，开关闭合，电路形成通路，用电器工作，如果开关和用电器是并联的，开关会把用电器短路；并联电路中，各支路互不影响。【解答】解：家庭电路中，开关控制用电器时，开关和用电器之间一定是串联的。如果并联，闭合开关，开关把用电器短路，电路出现短路现象，电流过大，产生电热过多，会发生火灾；家庭电路中，用电器之间时并联的，互不影响，电灯的灯丝烧断后，电视机仍能正常工作。故答案为：串；短路；能。【点评】掌握家庭电路中，开关控制用电器，开关和用电器一定是串联的。16．（2019•泰州二模）如图所示，家庭电路中的转接插座，上面可以插接多个用电器。这些用电器的连接方式是　并联　，虽然可以插多个用电器，但不管同时使用多个大功率用电器，防止电流过大，因电流的效应而引发火灾。【分析】我国家庭电路的电压为220V，为了使家用电器在使用时互不影响，采用并联方式。【解答】解：各家用电器在使用时，互不影响，所以连接方式为并联；故答案为：并联。【点评】本题考查了家庭电路的连接方式，属于基础题目。17．电热膜是一种新型的电热器件，它是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图所示，从图中可知：组成电热膜电路的导电墨线连接方式是　并联　（选填“串联”或“并联”）。电热膜取暖器工作时，电热膜温度升高是通过　做功　方式增加内能的。【分析】根据并联电路中个用电器互不影响确定电路的连接方式；做功和热传递都可以改变物体的内能，二者是等效的。【解答】解：由图可知，成电热膜电路的导电墨线能各自独立工作，是并联连接的；电热膜取暖器工作时，通过电流做功的方式将电能转化为内能。故答案为：并联；做功。【点评】本题涉及的知识点有：热传递可以改变物体的内能；电路的连接；属于基础知识。18．如图，是一种常见的LED手电筒，发光元件由五个发光二极管组成，其中任意一个二极管坏了，其余几个还能正常发光，说明这些发光二极管间是　并联　（选填“串联”、“并联”）的，将电源正、负极对调，闭合开关，发光二极管　不会　（选填“会”、“不会”）发光。【分析】（1）串联电路中各用电器工作时相互影响。并联电路中各用电器工作时互不影响。（2）二极管具有单向导电性，在接入电路时要注意方向。【解答】解：其中一个二极管坏了，其余几个还能正常亮，说明各用电器工作时互不影响，则它们是并联的；由于二极管具有单向导电性，将电源正、负极对调，则发光二极管不发光。故答案为：并联；不会。【点评】本题考查了串并联电路的特点和二极管的单向导电性的理解和应用，难度不大，属于基础知识。19．（2019•鞍山一模）家庭照明电路中，电灯与电视机、洗衣机等家用电器之间是　并　联方式连接，小明家保险丝烧断后，他家里的所有用电器都不工作了，可以判断保险丝和用电器是　串　联。【分析】并联电路中的各用电器能独立功率；串联电路各用电器不能独立工作，相互影响。【解答】解：并联电路的各用电器可以独立工作，故电灯与电视机、洗衣机等家用电器之间是并联的；串联电路各用电器不能独立工作，相互影响，当保险丝烧断后，家里的所有用电器都不工作了，说明保险丝和用电器是串联的。故答案为：并；串。【点评】本题考查了电路的连接，掌握串联、并联的特点即可解答。20．如图所示是小美家一个能吹冷热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关　S1　，吹出的是冷风；若闭合开关　S1和S2　，吹出的是热风。（两空均填“S1”“S2”或“S1和S2”）一次洗完头后，小美想用电吹风来吹干头发，当她把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电吹风插头内部发生了　短路　。【分析】吹风机A的作用是吹出风，电热丝B的作用是产生热，只有A工作时吹出的风是冷风，A和B同时工作时吹出的是热风。造成保险丝熔断和空气开关跳闸的原因是电流过大，而造成电流过大的原因有两个：一是总功率过大；二是短路。【解答】解：（1）由图知，这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。当S1闭合，S2断开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风；当S1和S2都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风；（2）当电吹风插头内部发生短路时，由于导线电阻很小，根据I＝可知，电流会很大，引起空气开关跳闸。故答案为：S1；S1和S2；短路。【点评】解答本题要掌握干路开关控制所有用电器，支路开关控制本支路用电器。21．如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱。若要让两电阻串联接入电路，则将接线柱　2　与接线柱3连接；此电路中，不能将接线柱　4　与接线柱3相连，否则造成短路。电功率最大的连接方法是将接线柱1和3连接，同时将接线柱　2和4　连接起来。【分析】（1）电路的基本连接方式是串联和并联，要使灯两电阻组成串联电路，两电阻之间应顺次连接，电路中电流只有一条流通路径；（2）要使得两灯之间形成并联，则两灯并列连接在一起，电路中电流有两条路径，由P＝分析功率关系；（3）若将电源的两端直接用导线联通则电路短路，烧坏电源。【解答】解：由图知，若将接线柱2与接线柱3连接，则两电阻顺次连接在一起，电流只有一条路径，R1和R2是串联的；若用导线将接线柱4与接线柱3相连，由图知此时电源两极会直接接通，这时电路处于短路状态，会烧坏电源，这是不允许的。当接线柱2和4连接，且接线柱1和3连接时，两电阻并联，总电阻最小，由P＝可知，此时电功率最大。故答案为：2；4；2和4。【点评】本题考查电路基本连接方式的判断，关键是分析电路的连接，这是本题的难点，也是重点。22．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，就此我们　不能　（选填“能”或“不能”）判断这两个转向灯在电路中的连接方式；若左转时同侧的前后两个转向灯中只有一个灯在工作，则它们是　并联　的。【分析】要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路。并联电路电流有多条通路，各支路互不影响，干路开关可控制整个电路。【解答】解：汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，我们不能判断它们的连接方式，因此串联电路的开关可控制整个电路，并联电路中干路开关同样可以控制整个电路。若左转时同侧的前后两个转向灯中只有一个灯在工作，说明它们则它们可以单独工作，所以它们是并联的。故答案为：不能；并联。【点评】本题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作。23．如图所示，在电路中要使电灯L1和L2并联，应闭合开关　S1、S3　。当同时闭合开关S1和S2，可以工作的灯是　L1　；为了防止电路中电源出现短路，不能同时闭合开关　S2、S3　。【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。【解答】解：要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；当同时闭合开关 S1和 S2，电流从电源正极流出需要经过S1，灯泡支路L1回负极，只有灯泡L1可以工作；当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。故答案为：S1、S3；L1；S2、S3。【点评】本题主要考查对串并联电路连接特点的了解，以及电路的三种状态的掌握，难易程度适中。三．作图题（共9小题）24．（2019•上海）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，电流表的示数变小。【分析】根据向右移动滑动变阻器的滑片P，小灯泡L亮度不变确定灯泡与变阻器的连接方式，由电流表示数变小确定变阻器的接线情况。【解答】解：由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，电流表应测干路电流，电流表接在干路上，实物连接如图所示：【点评】本题考查根据要求连接实物，关键是变阻器和电流表的连接。25．（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。【分析】由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响；结合串并联电路的特点可知，进行分析即可。【解答】解：由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时，电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示：【点评】对于这类题目的电路图的设计要结合串并联电路的特点，按照题意合理的安排开关所在位置，电路图设计完成后要进行检验。26．（2019•兰州）请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。【分析】用电器并列连接的电路叫并联电路，开关要同时控制盏灯时应在干路上。【解答】解：由题知，两灯并联，开关S同时控制两盏灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盏灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧或电流表的左侧接电源负极，如图所示：【点评】本题考查了根据题意连接实物电路图，关键是明确开关和电流表的连接。27．（2019•陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。【分析】“伏安法”测量小灯泡电功率时，就是利用与灯泡并联的电压表测其两端的电压，与灯泡串联的电流表测通过的电流，调节灯泡两端电压和通过电流的滑动变阻器串联在电路中，然后与开关、电源串联组成电路。【解答】解：由图可知，滑动变阻器的任意下方接线柱应与开关串联，电压表应并联在灯泡两端，如下图所示：【点评】本题考查了实物图的连接，知道滑动变阻器和电压表的正确连接是关键。28．（2019•赤峰）吸油烟机的主要元件有照明灯、电动机（元件符号为：）。在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。按照上述要求，在图中画出其工作原理电路图（电源已给出）。【分析】由题意可知，照明灯和电动机可以同时工作，也可以独立工作，说明照明灯和电动机并联且各有一个开关控制，然后根据安全用电的原则设计电路图。【解答】解：经分析可知，照明灯和电动机并联且各有一个开关控制，为了安全开关应断开火线且开关控制火线，如下图所示：【点评】本题考查了电路图的设计，根据题意得出照明灯和电动机的连接方式和开关的位置是关键，要注意开关应控制火线。29．（2019•贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。【分析】两灯并联，电流表与待测电路串联。据此分析作图。【解答】解：两灯并联，开关S在干路上，电流表只通过L1的电流，因不知通过L1的电流大小，故电流表选用大量程与灯串联，如下所示：【点评】本题考查根据要求连接实物，关键是电流表连接。30．（2019•河南）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。【分析】分析题意，两个开关共同控制电动机，根据安全用电的原则，开关接火线，开关与用电器串联进行连接即可。【解答】解：由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线。如图所示：【点评】本题考查家庭电路的连接作图，注意连接要符合安全用电的原则，T型相连接或交叉相连接导线别忘记点“•”，该题型考查单一，一般难度不大。31．（2019•湘西州）下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。【分析】伏安法测电阻的实验中，需要用与灯泡并联的电压表测其两端的电压，与灯泡并联的电流表测其通过的电流，利用串联的滑动变阻器调节灯泡两端的电压，据此连接实物图，要注意根据电源的电压确定电压表的量程。【解答】解：由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，所以电压表应选0～3V的量程并联在灯泡两端，如下图所示：【点评】本题考查了伏安法测电阻实验中实物图的连接，明白实验的原理是关键，要注意电压表量程的选择。32．（2019•天水）小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。对于三孔插座的接线方法是要求“左零右火上接地”。【解答】解：由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：【点评】本题是家庭电路的连接，考查对串联和并联的理解，还要注意对家庭电路连接要符合安全用电的要求。四．实验探究题（共1小题）33．（2018•太谷县校级模拟）小明想设计一个能粗略测量水流速度大小的测定仪，他找来如图所示的器材：铅球P系在细金属丝下，悬挂在D点，BC为水平方向固定的一根粗细均匀的金属丝，C端在O点正下方，BC与金属丝接触良好，接触点为D（不计摩擦和细金属丝的电阻），L为灯泡。想达到如下目的：水不流动时，灯L亮度最暗，随着水流速度的加快，P向左摆动幅度加大，灯L亮度增加。（1）请你替他连接好电路图。（2）如果要进一步提高装置反映水流快慢的性能，可采取的办法有　将灯泡换成电流表　（答案合理即可）。【分析】根据水不流动时，灯L亮度最暗，随着水流速度的加快，P向左摆动幅度加大，灯L亮度增加可知，将金属丝灯泡串联接入电路即可。要进一步提高装置反映水流快慢的性能，可将灯泡换成电流表。电流表示数不断变化判断水流快慢。【解答】解：（1）由题知，水不流动时，灯L亮度最暗，说明电路中电流最小，电阻最大，随着水流速度的加快，P向左摆动幅度加大，灯L亮度增加，说明电路电流增大，电阻变小，所以可将电源正极与O点连接，金属丝B端与灯泡左端接线柱连接，灯泡右端接线柱与电源负极连接，如图所示：（2）如果要进一步提高装置反映水流快慢的性能，可将灯泡换成电流表。故答案为：（1）见上图；（2）可将灯泡换成电流表。【点评】认真审题、充分理解题意是正确解题的前提，熟练应用串联电路特点是正确解题的关键。34．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示。请你分析并回答下面的问题。（1）规定红灯发出的光作为交通的停止信号，其原因是红光的　穿透能力强　。（2）当单刀多掷开关接通位置“1”时，南北方向　绿　灯发光，东西方向　红　灯发光；当单刀多掷开关接通位置“2”时，南北东西方向的　黄　灯发光；当开关接通位置“3”时，允许　东西　方向的车辆通行。（3）发光的各灯采用的是　并　联方式。【分析】（1）交通指示灯采用了红光和绿光；红光不容易散射，人眼对绿光比较敏感。解决（2）（3）小题要根据串并联电路的特点，分析电流的流向，凡是有电流通过的灯泡都会发光，结合串并联电路的辨别判断灯泡间的连接情况。【解答】解：（1）交通指示灯采用红灯发出的光作为交通的停止信号，因为红光的穿透能力强，并且人眼对红光比其他色光更敏感。人眼对红光比其他色光更敏感。（2）当单刀多掷开关接通位置“1”时，东西方向的两盏红灯和南北方向的两盏绿灯并联，东西方向的两盏红灯和南北方向的两盏绿灯有电流通过，因此南北绿灯发光、东西红灯发光；当单刀多掷开关接通位置“2”时，南北东西方向的黄灯发光；当单刀多掷开关接通位置“3”时，电流通过的是东西方向的两盏绿灯，南北方向的两盏红灯，即东西方向的两盏绿灯亮，因此是允许东西方向的车辆通行；（3）各个灯能独立工作，是并联。故答案为：（1）穿透能力强；（2）绿；红；黄；东西；（3）并。【点评】（1）光的散射与波长有关，波长越短的，越易散射；红光的波长较长，不易被散射，故穿透力较强。（2）解决此类问题要结合电路的连接方式进行分析解答。35．（2019•广东）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚线框内将电路图补充完整。【分析】由图可知，压敏电阻Rx与定值电阻R0串联，要组成电路需要与电源、开关串联，压敏电阻Rx的阻值随所受压力的增大而减小，电路的总电阻减小，由欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知Rx两端的电压变化，然后根据题意确定电压表并联的位置。【解答】解：由图可知，压敏电阻Rx与定值电阻R0串联，要组成电路需要与电源、开关串联，当所称量物体对压敏电阻的压力增大时，因压敏电阻Rx的阻值随所受压力的增大而减小，所以电路的总电阻减小，由I＝可知，电路中的电流增大，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，Rx两端的电压减小，由电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大可知，电压表应并联在R0两端，如下图所示：【点评】本题考查了根据题意连接实物电路图，根据题意判断出电压表并联的位置是关键。36．如图为“伏安法”测量额定电压为2.5V、额定功率为1W的小灯泡的电阻的实物图，请将此图补充完整（要求：滑片P向左移动时，灯泡亮度增强）。【分析】根据滑片P向左移动时，灯泡亮度增强确定滑片以左电阻丝连入电路中；根据额定电压为2.5V（电压表选用小量程与灯并联）、额定功率为1W的小灯泡，刷P＝UI得出额定电流确定电流表选用小量程与灯串联。【解答】解：滑片P向左移动时，灯泡亮度增强，即电流变大电阻变小，故滑片以左电阻丝连入电路中，额定电压为2.5V（电压表选用小量程与灯并联）、额定功率为1W的小灯泡，根据P＝UI，其额定电流为：I＝＝＝0.4A，故电流表选用小量程与灯串联，如下图所示：【点评】本题考查根据要求连接实物图，关键是电表和变阻器的连接。37．（2019•常州模拟）小明为倡导节能环保，设计了新型楼道灯的电路，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，请选择其中一种方法完成电路设计并算出相应答案（两种都做，以第一种为准）。方法一方法二光强/cd510202540电阻Rx/Ω40201085器材：声控开关S（有人来时闭合，无人来时断开）；R0是定值电阻，光敏电阻Rx阻值随光强（国际单位坎德拉，符号：cd）变化的规律如下表所示，电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回）；控制电路和工作电路电源电压分别为6V和220V，两路灯的额定电压均为220V。设计要求：光强越强，电压表示数越大；灯白天不会亮，天黑后（光强降为20cd时）楼道有人走动发出声音时灯会自动亮器材：声控开关S（有人来时闭合，无人来时断开）；R0是定值电阻，光敏电阻Rx阻值随光强（国际单位坎德拉，符号：cd）变化的规律如下表所示，电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回）；控制电路和工作电路电源电压分别为6V和220V，两路灯的额定电压均为220V。光强/cd510202540电阻Rx/Ω58102040设计要求：光强越强，电压表示数越大；灯白天不会亮，天黑后（光强降为20cd时）楼道有人走动发出声音时灯会自动亮（1）请以笔画线代替导线完成电路连接（1）请以笔画线代替导线完成电路连接（2）定值电阻R0的阻值为　20　Ω；（3）电压表示数为3V时，光强为　10　cd．（2）定值电阻R0的阻值为　20　Ω；（3）电压表示数为3V时，光强为　25　cd．【分析】根据图象判断两种方法中，电阻随光照强度变化的关系，再根据对电路功能的要求，确定电压表的并联位置，以及灯的连接特点，最后连接电路图，并利用欧姆定律结合图象对定值电阻和阻值和光强进行计算。【解答】解：方法一：（1）由表格数据可知，电阻随光照强度的增大而减小，根据“光强越强，电阻越小，电压表示数越大”可知，电压表应并联在定值电阻的两端；根据表格数据知光强越强，电阻越小，晚上光照弱，电阻越大，电流越小，磁性弱，弹簧会把衔铁拉起来，灯工作，所以灯泡接在上动触点，根据开关一端接火线，另一端接灯泡，画出电路图，如下图所示：；（2）读图可知，当光强为20cd时，Rx的阻值为10Ω，此时电路的总电阻为：R总＝＝＝30Ω，则此时定值电阻的阻值为：R0＝R总﹣Rx＝30Ω﹣10Ω＝20Ω；（3）当电压表示数为3V时，电路中的电流：I′＝＝＝0.15A，热敏电阻两端的电压：U0＝6V﹣3V＝3V，则热敏电阻的阻值为：Rx′＝＝＝20Ω；由表格数据知此时光强为10cd。方法二：（1）由表格数据可知，电阻随光照强度的增大而增大，根据“光强越强，电阻越大，电压表示数越大”可知，电压表应并联在光敏电阻的两端；根据表格数据知光强越强，电阻越大，晚上光照弱，电阻越小，电流越大，磁性强，电磁铁将衔铁吸引下来，灯工作，所以灯泡接在下动触点，根据开关一端接火线，另一端接灯泡，画出电路图，如下图所示：（2）读图可知，当光强为20cd时，Rx的阻值为10Ω，此时电路的总电阻为：R总＝＝＝30Ω，则此时定值电阻的阻值为：R0＝R总﹣Rx＝30Ω﹣10Ω＝20Ω；（3）当电压表示数为3V时，电路中的电流：I′＝＝＝0.15A，热敏电阻两端的电压：U0＝6V﹣3V＝3V，则热敏电阻的阻值为：Rx′＝＝＝20Ω；由表格数据知此时光强为25cd。故答案为：方法一：（1）见上图；（2）20；（3）10；方法二：（1）见上图；（2）20；（3）25。【点评】本题考查了“声控电路”的设计与相关计算，设计电路是难点，要注意控制电路与工作电路应分开，并逐一对照其所设计功能的要求，最后的计算中，熟练运用欧姆定律并能正确结合图象中的信息，是解答的关键，有一定难度。38．按图甲所示的电路图，用笔画线表示导线，将图乙中各个元件连接起来。【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可。【解答】解：根据电流流向法，先从正极出发依次串联开关S1后分支，一支经过灯泡L1，另一支经过灯泡L2和开关S2回到电源负极；如下图所示：【点评】本题考查根据电路图连接实物电路，实物电路的连接关键在于看懂电路图，在连接电路的过程中，注意各元件的次序，导线不要相交。
