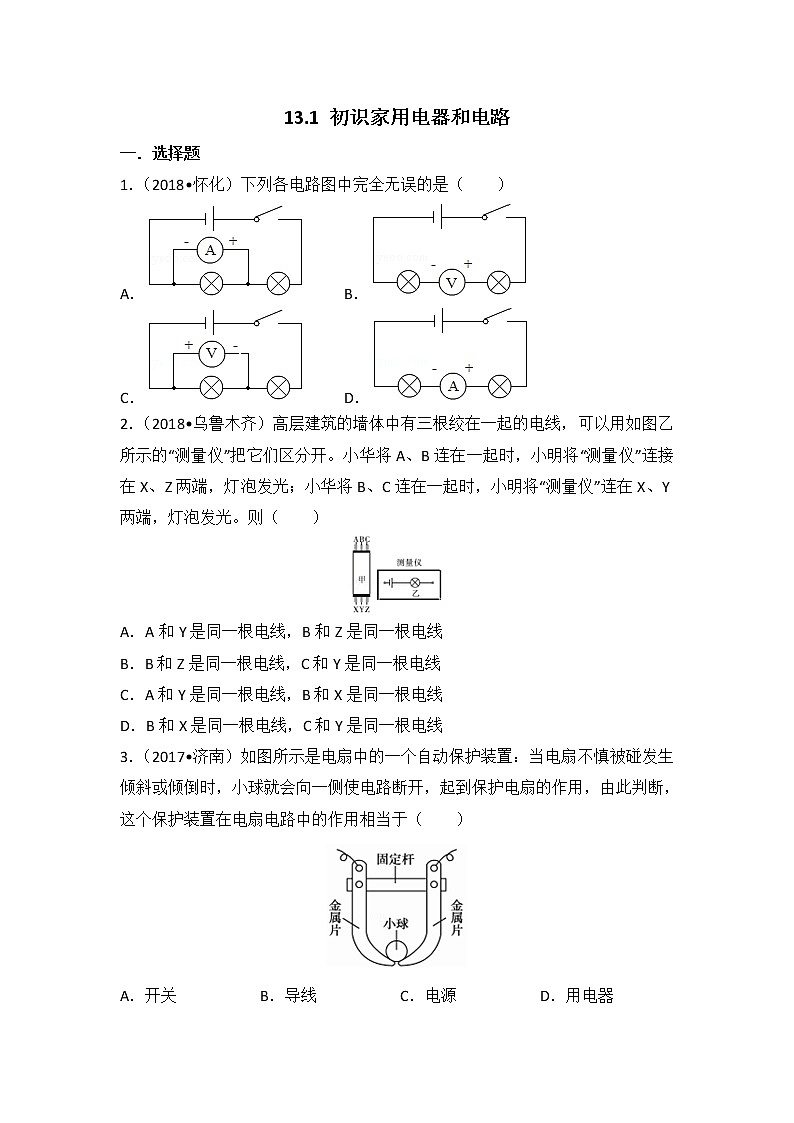

1．（2018•怀化）下列各电路图中完全无误的是（ ）
A．B．
C．D．
2．（2018•乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
3．（2017•济南）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（ ）
A．开关B．导线C．电源D．用电器

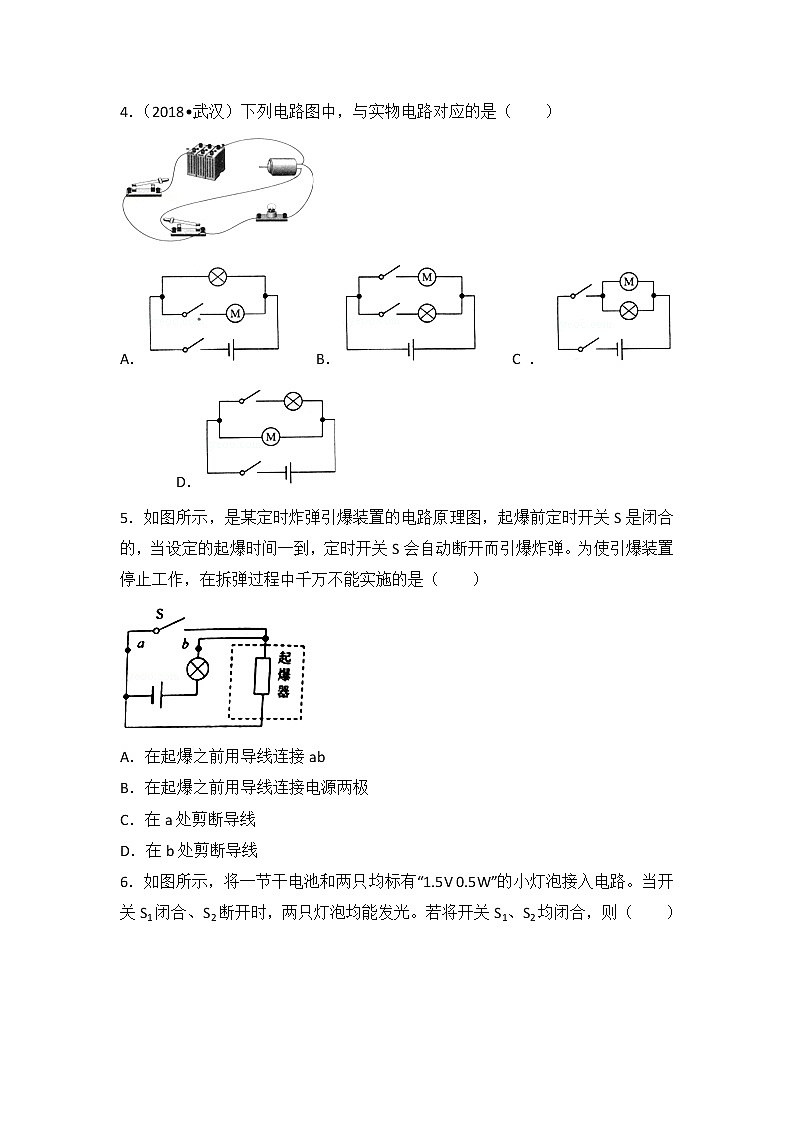

4．（2018•武汉）下列电路图中，与实物电路对应的是（ ）
A．B．C．D．
5．如图所示，是某定时炸弹引爆装置的电路原理图，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开而引爆炸弹。为使引爆装置停止工作，在拆弹过程中千万不能实施的是（ ）
A．在起爆之前用导线连接ab
B．在起爆之前用导线连接电源两极
C．在a处剪断导线
D．在b处剪断导线

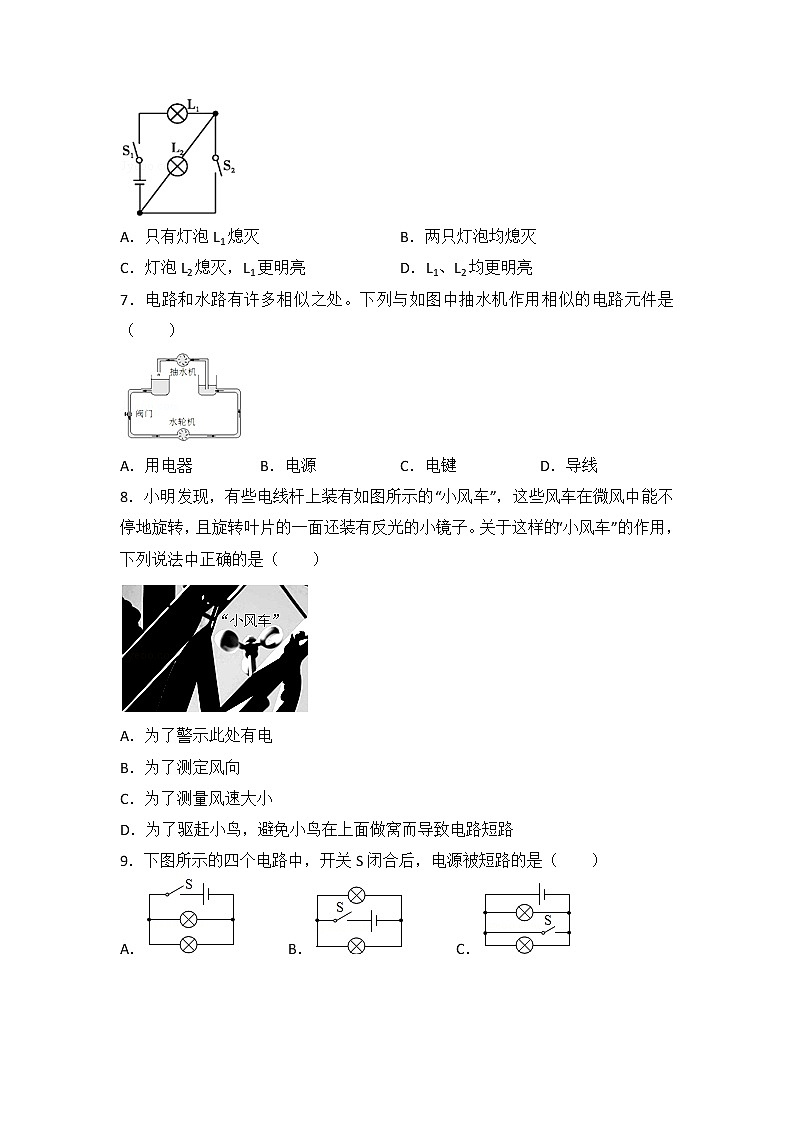

6．如图所示，将一节干电池和两只均标有“1.5V 0.5W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则（ ）
A．只有灯泡L1熄灭B．两只灯泡均熄灭
C．灯泡L2熄灭，L1更明亮D．L1、L2均更明亮
7．电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是（ ）
A．用电器B．电源C．电键D．导线
8．小明发现，有些电线杆上装有如图所示的“小风车”，这些风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。关于这样的“小风车”的作用，下列说法中正确的是（ ）
A．为了警示此处有电
B．为了测定风向
C．为了测量风速大小
D．为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路
9．下图所示的四个电路中，开关S闭合后，电源被短路的是（ ）
A．B．C．D．
10．在如图所示的电路中，a、b、c是三只相同的小灯泡，则下列说法错误的是（ ）
A．当S1 断开、S2闭合时，c灯不发光、a、b灯发光
B．当S1、S2 都闭合时，a灯不发光、b、c灯发光
C．当S1闭合、S2断开时，a灯不发光、b、c灯发光
D．S1、S2都断开时，a、c灯不发光、b灯发光
二．填空题
11．（2018•江西）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
12．（2018•威海）苹果园里铺满银光闪闪的膜，用途是 ；这种膜表面涂有铝粉，若不小心刮到高压线上可能会导致 。（填一种电路故障）
13．（2017•淮安）为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于 状态，目的是 。
14．目前市场上流行“充电宝”，它还有一个非常个性的名称：“手机伴侣”。外出旅行时，在用它给手机充电的该“充电宝”相当于电路中的 （选填“电源”“用电器”或“开关”）。
15．如图所示，要使灯L1、L2串联，应闭合开关 ，要使L1、L2并联，应闭合开关 ，闭合S1S2则灯 发光，为了保护电路，不能同时闭合开关 。
16．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的 ；红绿灯实际上是发光二极管，它是由 （选填“超导体”或“半导体”）材料制成的。
17．在如图所示的电路中，闭合开关后将出现 （选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线 接到 。

三．作图题
18．（2018•眉山）根据左侧电路实物图，在右侧方框内画出对应的电路图。
19．（2017•淄博）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
20．（2018•兰州）根据下面的实物图画出与之对应的电路图。
21．（2017•绥化）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。

答案与解析
一．选择题
1．
【分析】电压表是测量电源电压或用电器两端电压的仪表，电压表要并联在电路中，并且电流从正接线柱流入、从负接线柱流出；
电流表是测量电路中电流的仪表，电流表要串联在电路中，并且电流从正接线柱流入、从负接线柱流出。
【解答】解：
A、图中电流表与灯并联，故A错；
B、图中电压表与灯串联，故B错；
C、图中电压表虽然与灯并联，但电流从负接线柱流入、从正接线柱流出，故C错；
D、图中电流表与灯串联，并且电流从正接线柱流入、从负接线柱流出，连接正确，故D正确。
故选：D。
【点评】本题考查了电流表和电压表的连接方法，属于基础题目。

2．
【分析】根据“小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光”利用排除法可作出选择。
【解答】解：
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；
图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，如图2所示；
图1中上面只剩下A端，下面只剩下的是Z端，则说明A和Z是同一根电线；
综上分析，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线，故D正确，ABC错误。
故选：D。
【点评】根据小明和小华的连接情况利用排除法即可轻松解题，此题难度不大，属于基础知识。

3．
【分析】电路包括四部分：电源、用电器、开关及导线。根据各部分的作用判断。
【解答】解：由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态。说明小球能够控制风扇的工作状态，相当于开关。
故选：A。
【点评】此题考查的是电路各元件的作用。读懂题意是解答的关键。

4．
【分析】根据实物图分析电路的连接方式，由各选项电路图得到正确答案。
【解答】解：
A、由实物图可知，灯泡与电动机并联，一个开关控制干路，一个开关控制电动机支路。故A符合实物图；
B、两开关分别控制两支路，与实物图不相符；
C、两开关都控制干路，与实物图不相符；
D、一个开关控制干路，一个开关控制灯泡支路，与实物图不相符。
故选：A。
【点评】解答本题的关键是明确电路的连接方式和开关的作用，注意电路图与实物图要对应。

5．
【分析】由电路图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；当S断开时电源电压加在起爆器上，则起爆器有电流通过从而引爆炸弹。据此进行分析解答。
【解答】解：
AB、由图可知，引爆装置的工作原理：当S闭合时，起爆器被开关所在的导线短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S断开，有电流通过引爆装置而发生爆炸；
所以，在起爆之前用导线连接ab，起爆器仍然被短路，没有电流流过起爆器，故不会起爆；若在起爆之前用导线连接电源两极，即电源短路，也不会有电流经过起爆器，故不会起爆，故AB不符合题意；
C、在a处剪断导线，则起爆器能与电源相连，起爆器中会有电流经过，会造成起爆，这是千万不能实施的操作，故C符合题意；
D、如果在b处剪断导线，整个电路被切断了，所以不会有电流经过起爆器，不会爆炸，故D不符合题意；
故选：C。
【点评】本题考查要使用电器不工作有两种方式，即让电路处于断路或让用电器短路。

6．
【分析】根据串联电路和并联电路的特点，确定电路的连接方式，只要能够形成通路的用电器就工作；
当直接用导线连接电器的两端时，电器则因被短路而不能够正常工作。
【解答】解：一节干电池的电压为1.5V，两个灯泡的规格均为“1.5V、0.5W”，则每个灯泡的额定电压等于电源电压；
由图可知，当开关S1闭合、S2断开时，L1、L2串联，此时两只灯泡均能发光；由串联电路的电压特点可知，每个小灯泡的电压均小于1.5V；
若将开关S1、S2均闭合，则灯泡L2被短路而熄灭，此时电路中只有灯泡L1，L1两端电压增大为1.5V，L1的实际功率增大，所以L1更明亮，故C正确，ABD错误。
故选：C。
【点评】此类问题是结合电路图考查电路的三种状态，解决此题的关键是能够根据开关的闭合情况判断电路的状态，只有通路状态下的灯泡才会发光。

7．
【分析】电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似。
【解答】解：A、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故A错误；
B、电源与水泵作用相似，电源提供电压，水泵提供水压，故B正确；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C错误；
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；
故选：B。
【点评】本题拿电路与水路类比，恰到好处，只要充分理解电路和水路中各元件的用途便不难找出它们的对应。

8．
【分析】小鸟筑巢时，选择的筑巢材料可能是导体，如铁丝等材料；即使不是导体，在雨天时，也可能变为导体；因此根据电路的三种状态进行分析。
【解答】解：鸟筑巢收集来的筑巢材料中可能有一些导电的物质，如铁丝等，落到高压线上会引起线间或线塔（地）间短路。小风车旋转时有一面还有强烈反光，能起到更佳惊鸟效果。
故选：D。
【点评】此题考查了电路的三种状态，理解短路的定义和短路时电流过大的特点，在实际生活中一定禁止短路发生。

9．
【分析】电源被短路是指将导线没有经过用电器直接接在电源的正负两极上了，当电源短路时，电路中的电流过大，可能会烧坏电源。
【解答】解：A、开关接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
B、开关也是接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
C、两灯与开关并联在电源的两极之间，闭合后会造成电源两端被开关的闭合直接连接在一起，发生电源短路现象，符合题意；
D、开关与一灯并联，闭合开关后，相当于灯的两端的接线柱上用导线连通，所以这一只灯泡被短路，而另一只灯正常发光，没有造成电源短路，不符合题意；
故选：C。
【点评】解决此类问题要结合短路现象进行分析解答。

10．
【分析】知道串并联电路的区别：串联电路只有一条支路，而并联电路有多条支路。
掌握短路和断路的概念：经用电器将电源两极连接起来会形成短路；某处出现断开的电路为断路。
【解答】解：
A、当S1断开，S2闭合时，c灯所在支路断路，a灯被短路，只有b灯连入电路，因此a、c灯不发光，b灯发光；故A错误；
B、当S1、S2都闭合时，a灯被短路，b、c两灯并联，因此b、c两灯发光，a灯不发光；故B正确；
C、当S1闭合、S2断开时，a灯所在支路断路，b、c两灯并联，故a灯不发光，b、c灯发光；故C正确；
D、当S1、S2都断开时，电路为b灯的简单电路，因此a、c灯不发光，b灯发光；故D正确。
故选：A。
【点评】此题主要考查了动态电路的分析，要解决此题，首先要掌握串并联电路的特点同时掌握短路的概念。

二．填空题
11．
【分析】充电宝类似于教材上的蓄电池，可以通过充电获取电能，也可以向外供电，提供电能。
【解答】解：
给充电宝充电时，充电宝消耗电能，相当于简单电路中的用电器；
充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
故答案为：用电器；电源。
【点评】本题考查了电路的组成及其作用，注意电源是提供电能的，用电器是消耗电能的，注意区分。

12．
【分析】苹果园铺设反光膜是苹果套袋的一种配套技术，铺设反光膜可以改善果园的光照条件，使果实不易着色的部位充分着色、增糖。
金属铝具有较好导电性能，一旦接触到高压线会瞬间引发线路短路。
【解答】解：在苹果树下铺设一层反光膜，利用光的反射。让每一个苹果都能充分吸收阳光照耀，促进苹果均匀着色，增糖；
由于反光膜表面的金属铝具有较好导电性能，一旦接触到高压线会瞬间引发线路短路。
故答案为：利用光的反射，促进苹果均匀着色、增糖；短路。
【点评】此题以苹果园里铺满银光闪闪的膜为载体，考查光的反射和电路的三种状态，内容新颖，是一道好题。

13．
【分析】（1）由电路图可知断开此开关，指示灯熄灭，整个装置停止工作，则开关与指示灯串联，同时能控制整个电路；
（2）由于点火器有电流通过，则会点燃烟花，所以点放烟花前点火器不能有电流通过，由于定时器与点火器并联，则应采取短路的方式来达到这一目的。
【解答】解：
（1）由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处；
（2）由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此其目的是：进行倒计时，避免点燃烟花造成人员伤害。
故答案为：a；通路；进行倒计时，避免点燃烟花造成人员伤害。
【点评】本题考查电路的分析，关键是知道要使用电器不工作有两种方式，即让电路处于断路或让用电器短路。

14．
【分析】给手机电池充电，电池消耗电能，属于用电器；手机电池向外供电时，提供电能，属于电源。
【解答】解：
“充电宝”在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器，“充电宝”相当于电源。
故答案为：电源。
【点评】本题考查了电路的组成，注意电源是提供电能的，用电器是消耗电能的，注意区分。

15．
【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联。
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的。
【解答】解：要使灯L1、L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1和S3；
要使L1、L2并联，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需要闭合S1、S3，断开S2；
闭合S1S2，电流经灯L1、开关S1回负极，故只有灯L1发光，
当同时闭合开关S2和S3时，电流不经过任何用电器直接从电源正极流入电源负极，造成电源短路，因此不能同时闭合开关S2、S3。
故答案为：S2；S1、S3；L1；S2、S3。
【点评】本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响。同时要注意理解电路的三种状态。

16．
【分析】（1）电路是指用导线把电源、用电器、开关连接起来组成的电流路径；
（2）二极管是由半导体做成的器件，它具有单向导电性。
【解答】解：
按钮是电路中的开关；
制造发光二极管的主要材料是半导体材料。
故答案为：开关；半导体。
【点评】本题考查了电路的组成以及二极管由什么材料制成，属于综合性题目，难度不大。

17．
【分析】（1）电路的三种状态：通路，开路（断路），短路。电源短路是指用导线将电源两极直接连接起来的电路。
（2）串联电路中各用电器是逐个顺次连接，电流只有一条路径；
（3）并联电路中各用电器是并联接在电路的两端之间，电流有多条流通路径。
【解答】解：如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，所以引起电源短路，会损坏电源；
要使电路中的两灯串联，电流应依次经过L1、L2，应拆除连接BD端的导线c；
要使电路中的两灯并联，电流应分别流入两个灯泡，可以将d导线的D位置改接到C位置，也可以将a导线的B位置改接到A位置。
故本题答案为：短路；c；d；C（或a；A）。
【点评】本题考查了电路的状态的判断和改装电路。串联是用电器首尾相接连入电路的，并联是用电器的两端分别连在一起。

三．作图题
18．
【分析】从电源的正极开始，按照电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。
【解答】解：
从电源正极开始，依次串联开关、电流表、滑动变阻器、灯泡到电源负极，最后把电压表并联在灯泡两端。如图所示：
【点评】本题考查根据实物图画电路图，明确电路的连接情况和电压表作用是关键，注意电路图要规范。

19．
【分析】开关跟用电器之间属于串联使用，要使开关都闭合时两灯组成并联电路，把开关和电灯看作一个整体后，它们的首跟首相连，尾跟尾相连。
【解答】解：
由图可知，把图中的开关和与其串联的电灯看作一个整体后，另一个电灯和下面的虚线框跟它并列连接（即两灯并联），所以下面的虚线框为开关，上面的虚线框为电源，如下图所示：
【点评】本题考查并联电路的连接特点是一道基础题。

20．
【分析】由实物图可知，从电源开始经开关S、电流表A1开始分支，一支经开关S1、灯泡L1、电流表A2；另一支经开关灯泡L2，汇合后共同回到负极。
【解答】解：
由分析可知，两灯并联，开关S和电流表A1在干路上，电流表A2和开关S1在L1支路上，由此画出电路图如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点。

21．
【分析】电冰箱的压缩机和照明灯之间相互不影响，都能和电源构成通路，属于并联。
【解答】解：冰箱正常工作时压缩机的工作是间歇性，每相隔一段时间进行工作几分钟，照明灯是在打开冰箱门时，照明灯进行工作，两者互不影响，两者属于并联。
则照明灯和压缩机并联，各串联一个开关，分别控制照明灯和压缩机，如图：
【点评】本题考查了电路的设计和电路符号的填写；明确并联电路各支路工作时互不影响是解题的关键。
