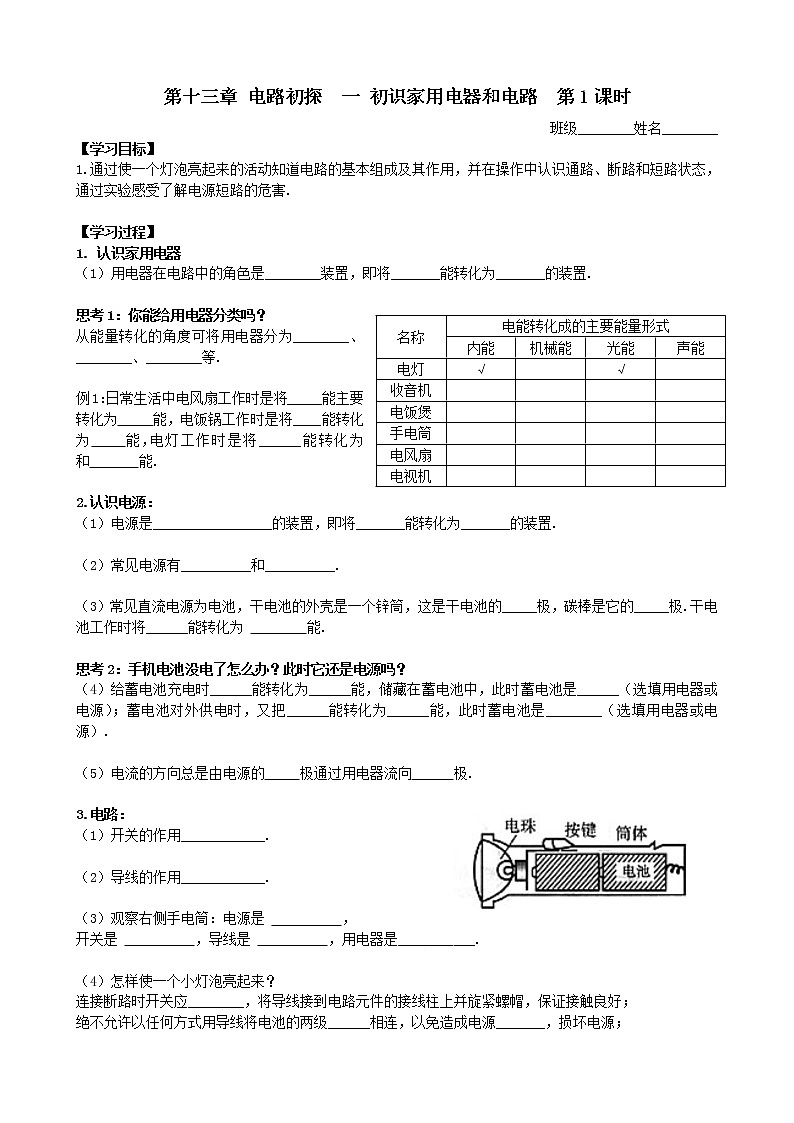

第十三章 电路初探  一 初识家用电器和电路  第1课时

班级________姓名________

【学习目标】

1.通过使一个灯泡亮起来的活动知道电路的基本组成及其作用，并在操作中认识通路、断路和短路状态，通过实验感受了解电源短路的危害.

【学习过程】

1. 认识家用电器

（1）用电器在电路中的角色是________装置，即将_______能转化为_______的装置.

思考1：你能给用电器分类吗？

从能量转化的角度可将用电器分为________、________、________等.

例1：日常生活中电风扇工作时是将_____能主要转化为     能，电饭锅工作时是将____能转化为    能，电灯工作时是将______能转化为       和       能.

2.认识电源：

（1）电源是_________________的装置，即将_______能转化为_______的装置.

（2）常见电源有__________和__________.

（3）常见直流电源为电池，干电池的外壳是一个锌筒，这是干电池的_____极，碳棒是它的_____极.干电池工作时将______能转化为         能.

思考2：手机电池没电了怎么办？此时它还是电源吗？

（4）给蓄电池充电时______能转化为______能，储藏在蓄电池中，此时蓄电池是______（选填用电器或电源）；蓄电池对外供电时，又把______能转化为______能，此时蓄电池是________（选填用电器或电源）.

（5）电流的方向总是由电源的     极通过用电器流向      极.

3.电路：

（1）开关的作用____________.

（2）导线的作用____________.

（3）观察右侧手电筒：电源是           ，

开关是           ，导线是           ，用电器是____    ___.

（4）怎样使一个小灯泡亮起来？

连接断路时开关应________，将导线接到电路元件的接线柱上并旋紧螺帽，保证接触良好；

绝不允许以任何方式用导线将电池的两级______相连，以免造成电源_______，损坏电源；

通常按电流的方向连接电路（即从正极到负极）.

（5）电路就是用导线把_______、_______和_______等元件连接起来组成的电流路径.

（6）接通的电路叫________，通路中用电器_______（选填“工作”或“不工作”）；

断开的电路叫________，断路中用电器_______（选填“工作”或“不工作”）；

直接把导线接在电源的正、负极上叫______，此时电流会很大，可能把电源_______，是不允许的.

直接把导线接在用电器两端，此时导线使用电器_______，此时用电器_______（选填“工作”或“不工作”）.

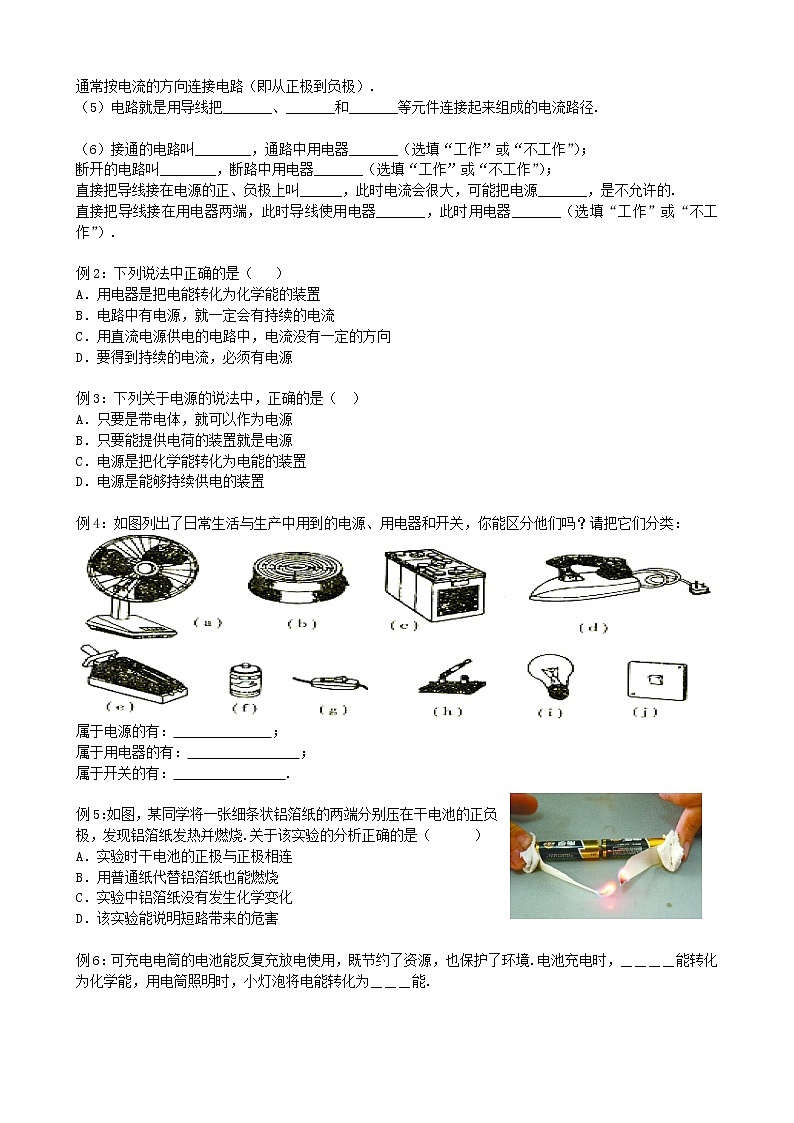

例2：下列说法中正确的是（   ）

A．用电器是把电能转化为化学能的装置

B．电路中有电源，就一定会有持续的电流

C．用直流电源供电的电路中，电流没有一定的方向

D．要得到持续的电流，必须有电源

例3：下列关于电源的说法中，正确的是（  ）

A．只要是带电体，就可以作为电源

B．只要能提供电荷的装置就是电源

C．电源是把化学能转化为电能的装置

D．电源是能够持续供电的装置

例4：如图列出了日常生活与生产中用到的电源、用电器和开关，你能区分他们吗？请把它们分类：

属于电源的有：              ；

属于用电器的有：                ；

属于开关的有：                .

例5：如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧.关于该实验的分析正确的是（      ）

A．实验时干电池的正极与正极相连

B．用普通纸代替铝箔纸也能燃烧

C．实验中铝箔纸没有发生化学变化

D．该实验能说明短路带来的危害

例6：可充电电筒的电池能反复充放电使用，既节约了资源，也保护了环境.电池充电时，＿＿＿＿能转化为化学能，用电筒照明时，小灯泡将电能转化为＿＿＿能.

第十三章 电路初探  一 初识家用电器和电路  第2课时

班级________姓名________

【学习目标】

1.通过画手电筒电路图知道常用电路器件的符号，会用这些符号画出使灯泡、电动机等工作的简单电路图.

【学习过程】

1.电路图：用__________ ___表示电路连接的图，叫做电路图.按要求画出以下电路元件的符号：

电池______，开关_______，电灯_______，电铃_________，交叉相连的导线_________.

例：画出如图所示实物电路的电路图.

例2：在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（　　　　）

例3．如右图所示电路，以下说法正确的是  (     )

A．只接通S1灯亮，电铃响      B．只接通S2灯亮，电铃响

C．只断开S1灯亮，电铃响      D．只断开S3灯亮，电铃响

例4：如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（      ）A．电源  B．开关   C．导线   D．用电器

例5：与所示实物图相对应的电路图是下图中的（        ）

第十三章  电路初探  一  初识家用电器和电路【随堂检测】（g取10N/kg）

姓名________得分___________

1. 日常生活中电风扇工作时是将______能主要转化为      能和______能；

电饭锅工作时是将____能转化为      能；电灯工作时是将______能转化为         和       能；

洗衣机工作时是将______能转化为___  ___能和_____能.

2. 干电池的外壳是一个锌筒，这是干电池的__  _极，碳棒是它的__  _极.干电池工作时将___  _能转化为       能.给蓄电池充电时_____能转化为____能，储藏在蓄电池中，此时蓄电池是______（选填用电器或电源，最后一空同）；蓄电池对外供电时，又把______能转化为______能，此时蓄电池是________.

3．观察如图所示手电筒，其中干电池是        （选填导线、电源、用电器、开关，下同），电珠是          ，按钮是        ，金属外壳是          .

4. 画出图示电路元件符号（按顺序）：

5. 在虚线框内画出下图所示实物电路的电路图.

6. 如图是常用手电筒的剖面图，请在右边虚线方框中画出手电筒的电路图.

7. 如右图所示，当开关S1、S2断开时，电路为__________路；（选填通、断、短，下同）当S1闭合、S2断开时，电路为__________路；当S1、S2都闭合时，电路为_________路.

8. 如下图所示四个电路图中，符合电路基本组成条件且连接正确的是（    ）（错误注明原因）

9.工人利用定滑轮将重500N的物体匀速提升4m所用拉力为550N，在此过程中有用功是      J，总功为________额外功为__________，机械效率为________；使用定滑轮可以改变力的       .

10.太阳能是一种清洁能源．某太阳能热水器每天能使500kg的水温度升高30℃，那么这些水吸收的热量为            J，这些热量相当于完全燃烧             m3的天然气放出的热量．

【天然气的热值约7×107J/m3，水的比热容c=4.2×103J/(kg·℃)】
