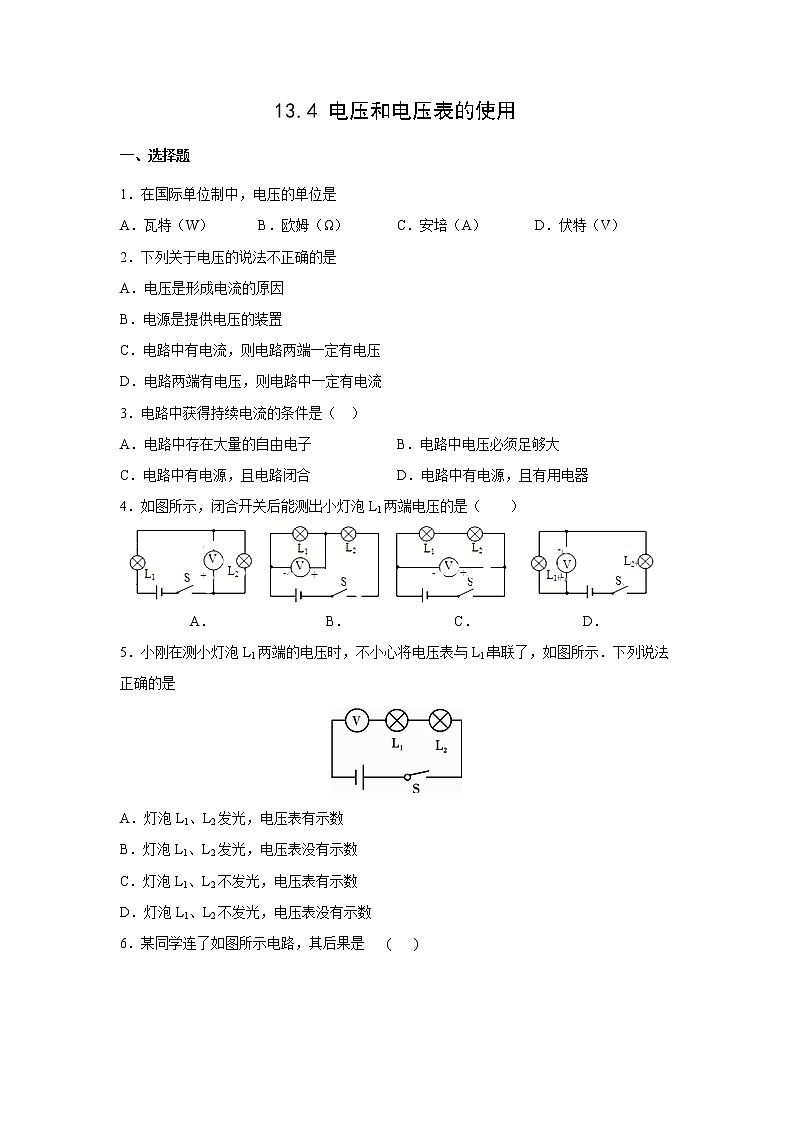

13.4 电压和电压表的使用

一、选择题

1．在国际单位制中，电压的单位是

A．瓦特（W） B．欧姆（Ω） C．安培（A） D．伏特（V）

2．下列关于电压的说法不正确的是

A．电压是形成电流的原因

B．电源是提供电压的装置

C．电路中有电流，则电路两端一定有电压

D．电路两端有电压，则电路中一定有电流

3．电路中获得持续电流的条件是（   ）

A．电路中存在大量的自由电子 B．电路中电压必须足够大

C．电路中有电源，且电路闭合 D．电路中有电源，且有用电器

4．如图所示，闭合开关后能测出小灯泡L1两端电压的是（    ）

          A．                B．               C．               D．

5．小刚在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示．下列说法正确的是

A．灯泡L1、L2发光，电压表有示数

B．灯泡L1、L2发光，电压表没有示数

C．灯泡L1、L2不发光，电压表有示数

D．灯泡L1、L2不发光，电压表没有示数

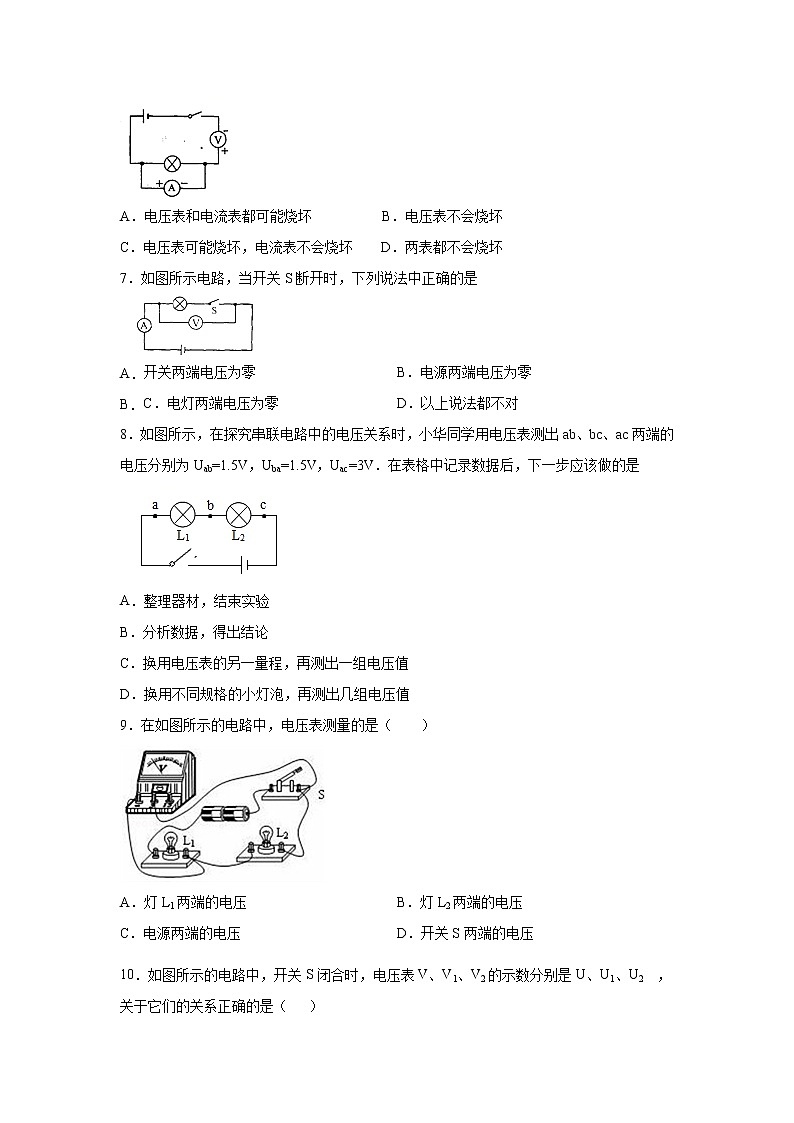

6．某同学连了如图所示电路，其后果是    (    )

A．电压表和电流表都可能烧坏          B．电压表不会烧坏

C．电压表可能烧坏，电流表不会烧坏    D．两表都不会烧坏

7．如图所示电路，当开关S断开时，下列说法中正确的是

A．开关两端电压为零     B．电源两端电压为零

B．C．电灯两端电压为零     D．以上说法都不对

8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=1.5V，Uba=1.5V，Uac=3V．在表格中记录数据后，下一步应该做的是

A．整理器材，结束实验

B．分析数据，得出结论

C．换用电压表的另一量程，再测出一组电压值

D．换用不同规格的小灯泡，再测出几组电压值

9．在如图所示的电路中，电压表测量的是（　　）

A．灯L1两端的电压 B．灯L2两端的电压

C．电源两端的电压 D．开关S两端的电压

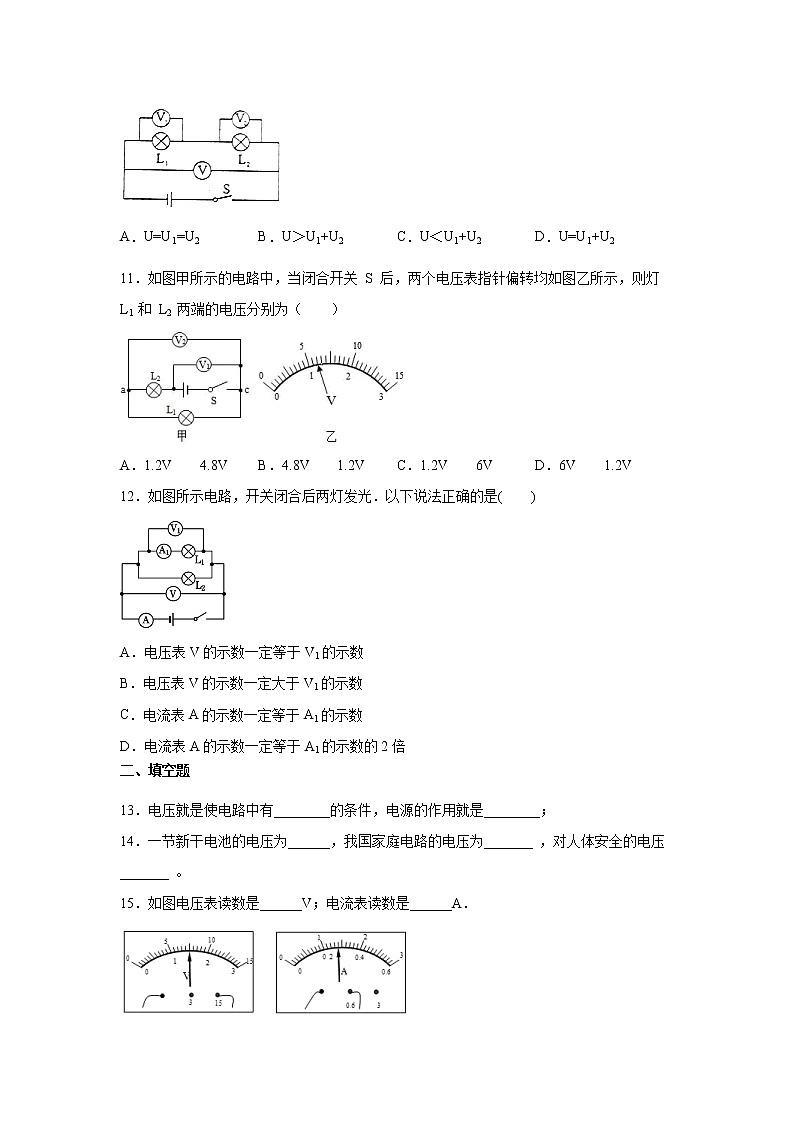

10．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2  ， 关于它们的关系正确的是（   ）

A．U=U1=U2     B．U＞U1+U2      C．U＜U1+U2       D．U=U1+U2

11．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）

A．1.2V    4.8V B．4.8V    1.2V C．1.2V    6V D．6V    1.2V

12．如图所示电路，开关闭合后两灯发光．以下说法正确的是(　　)

A．电压表V的示数一定等于V1的示数

B．电压表V的示数一定大于V1的示数

C．电流表A的示数一定等于A1的示数

D．电流表A的示数一定等于A1的示数的2倍

二、填空题

13．电压就是使电路中有________的条件，电源的作用就是________；

14．一节新干电池的电压为______，我国家庭电路的电压为_______ ，对人体安全的电压_______ 。

15．如图电压表读数是______V；电流表读数是______A．

16．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是________V，电池的正极是________（选填“锌片”或“铜片”）．

17．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）。

18．如图所示的电路，电源是由标准三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为2.4V，则灯L1两端的电压为______V，灯L2两端的电压为______V．

19．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．

20．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______

三、实验题

21．在“探究串联电路电压的特点”活动中。

（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________；

（2）实验中应选择规格_____________（填“相同”或“不同”）的小灯泡；

（3）在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是______（填出一种即可，发现电路故障只可能发生在灯泡L1、L2上）；

（4）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_______，（填“能”或“不能”）理由是________；

（5）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是_________（用公式表示）。

（6）小芳进行多次实验的主要目的是________（填序号）。

①寻找普遍规律     ②减小实验误差

四、计算题

22．如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为求：

两端的电压；

两端的电压；

两端的电压．

一、选择题

1．在国际单位制中，电压的单位是

A．瓦特（W） B．欧姆（Ω） C．安培（A） D．伏特（V）

【答案】D

【解析】

瓦特（W）是电功率的单位，欧姆（Ω）是电阻的单位，安培（A）是电流的单位，伏特（V）是电压的单位。

故选D。

2．下列关于电压的说法不正确的是

A．电压是形成电流的原因

B．电源是提供电压的装置

C．电路中有电流，则电路两端一定有电压

D．电路两端有电压，则电路中一定有电流

【答案】D

【解析】

电压是形成电流的原因;电源是提供电压的装置;电路中有电流，则电路两端一定有电压 .电路两端有电压，则电路中不一定有电流．所以，D是正确的．

3．电路中获得持续电流的条件是（   ）

A．电路中存在大量的自由电子 B．电路中电压必须足够大

C．电路中有电源，且电路闭合 D．电路中有电源，且有用电器

【答案】C

【解析】

电路中存在大量自由电子不能形成电流，必须让自由电子发生定向移动才能形成电流,故A错误；电路中有足够大的电压，还必须是闭合回路，才能得到持续电流，故B错误；电路中有电源，还必须是闭合回路，才能得到持续电流，故C正确；电路中有电源，有灯泡，只要不是闭合电路，就不能得到持续电流，故D错误，故选C．

4．如图所示，闭合开关后能测出小灯泡L1两端电压的是（    ）

A．B．C．D．

【答案】D

【解析】

A、电压表与灯泡L2并联，故A选项错误；

B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；

C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；

D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．

故选D．

5．小刚在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示．下列说法正确的是

A．灯泡L1、L2发光，电压表有示数

B．灯泡L1、L2发光，电压表没有示数

C．灯泡L1、L2不发光，电压表有示数

D．灯泡L1、L2不发光，电压表没有示数

【答案】C

【解析】

如图电压表串联在了电路中，由于电压表的电阻很大，可以近似为断路，所以电路中电流很小，故两灯不会发光；

开关闭合后，电压表通过两个灯泡与电源是通的，所以电压表有示数，且接近电源电压．

故C正确，选C．

6．某同学连了如图所示电路，其后果是    (    )

A．电压表和电流表都可能烧坏    B．电压表不会烧坏

C．电压表可能烧坏，电流表不会烧坏    D．两表都不会烧坏

【答案】D

【解析】

图中电压表串联在电路中，相当于造成了电路开路，此时电路中电流为0，而电压表的示数约等于电源电压，电流表与灯泡并联，灯泡不能发光，此时电流表和电压表都不会烧坏．

7．如图所示电路，当开关S断开时，下列说法中正确的是

C．开关两端电压为零     B．电源两端电压为零

D．C．电灯两端电压为零     D．以上说法都不对

【答案】C

【解析】

如图电路，开关断开时，电压表与电流表串联后，连接在电源两端，电压表能测出电源的电压；

A. 如图开关的两端到电源两极是通的，所以开关两端的电压为电源电压，故A错误；

B. 电源是提供电压的装置，无论开关是否闭合都会有电压，不会为零，故B错误；

C. 电灯左端通过电流表连接到电源正极，但开关断开时右端与负极不能，则灯两端没有电压，故C正确；

D. C正确则D错误；

故选C．

8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=1.5V，Uba=1.5V，Uac=3V．在表格中记录数据后，下一步应该做的是

A．整理器材，结束实验

B．分析数据，得出结论

C．换用电压表的另一量程，再测出一组电压值

D．换用不同规格的小灯泡，再测出几组电压值

【答案】D

【解析】

更换不同的灯泡，电阻变化，电路中的电流发生变化，AB与BC处的电压值会改变．使实验结论具有普遍性；D符合题意.

9．在如图所示的电路中，电压表测量的是（　　）

A．灯L1两端的电压 B．灯L2两端的电压

C．电源两端的电压 D．开关S两端的电压

【答案】B

【解析】

图中两灯泡L1、L2串联，电压表并联在L2两端，测量的是灯L2两端的电压，故B符合题意．

10．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2  ， 关于它们的关系正确的是（   ）

A．U=U1=U2     B．U＞U1+U2      C．U＜U1+U2       D．U=U1+U2

【答案】D

【解析】

由电路图可知，两灯串联，电压表V1测L1两端电压，电压表V2测L2两端电压，电压表V测两灯的总电压（电源电压）．串联电路中，总电压等于各用电器两端电压之和，即U=U1+U2．所以ABC错误，D正确；

11．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）

A．1.2V    4.8V B．4.8V    1.2V C．1.2V    6V D．6V    1.2V

【答案】A

【解析】

由电路图知道电灯L1 和 L2 串联，电压表V1测电源电压，电压表V2测L1两端的电压；由于串联电路两端电压等于各部分电压之和，所以两个电压表的指针位置相同时，电压表V1 的示数应大于V2的示数；即电压表V1的量程是0～15V，分度值为0.5V，示数UV1 =6V，电压表V2的量程是0～3V，分度值为0.1V，示数UV2 =1.2V；电压表V2测L1两端的电压，故L1 两端的电压

U1 =UV2 =1.2V

由串联电路的特点知道，L2两端的电压

U2 =UV1 -UV2=6V-1.2V=4.8V

故选A。

12．如图所示电路，开关闭合后两灯发光．以下说法正确的是(　　)

A．电压表V的示数一定等于V1的示数

B．电压表V的示数一定大于V1的示数

C．电流表A的示数一定等于A1的示数

D．电流表A的示数一定等于A1的示数的2倍

【答案】A

【解析】

AB.由图像可知两灯泡并联，电压表V测电源电压，V1测L1支路电压，并联电路中各支路电压都相等等于电源电压，故A正确，B错误；

CD. 电流表A测干路电流，A1测L1支路电流，并联电路中，干路电流等于各支路电流之和，因为两个灯泡的规格不知道，因此CD错误．

四、填空题

13．电压就是使电路中有________的条件，电源的作用就是________；

【答案】电流    为电路提供电压

【解析】

电压是使电路形成电流的原因，电流中要产生电流，它的两端就必须有电压；电源的作用就是为电路提供电压．

14．一节新干电池的电压为______，我国家庭电路的电压为_______ ，对人体安全的电压_______ 。

【答案】1.5V    220V    不高于36V

【解析】

[1][2][3]根据生活中常见的电压值知道，一节干电池的电压是1.5V；家庭电路的电压为220V；对人体安全的电压为不高于36V。

15．如图电压表读数是______V；电流表读数是______A．

【答案】

【解析】

[1]如图电压表使用大量程，分度值为0.5V，根据指针位置判断，读数为7.5V。

[2]如图电流表使用小量程，分度值为0.02A，根据指针位置知，读数为0.28A。

16．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是________V，电池的正极是________（选填“锌片”或“铜片”）．

【答案】0.6    铜片

【解析】

由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．

17．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）。

【答案】电压表    R2    电流

【解析】

[1][2][3]当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流。

18．如图所示的电路，电源是由标准三节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为2.4V，则灯L1两端的电压为______V，灯L2两端的电压为______V．

【答案】2.4    2.1

【解析】

电压表测量小灯泡的L1的电压，且电压表的是示数是2.4V，即灯泡L1的电压是2.4V，因为电源是由标准三节新干电池串联组成的电池组，所以电源电压U灯L2两端的电压U2U14.5V2.4V2.1V.

19．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．

【答案】2    8

【解析】

由于电压表V1测的是总电压，V2测的是串联电路的部分电压，故V1的示数大于V2的示数，但二者的指针位置完全一致，故说明电压表V1用的是大量程（15V），V2用的是小量程（3V），则V1的示数为10V，V2的示数为2V；而V2测量的是灯泡L2的两端电压，故其两端电压为2V，L1的两端电压为10V－2V=8V．

20．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______

【答案】

【解析】

由题电源电压保持不变，a与b处相接时，电压表测电源电压，即电源电压为U=6.0V．使a与b处断开，然后与c处相接，闭合开关S后，电压表测小灯泡L1两端的电压，即U1=4.5V，根据串联电路的电压关系，灯泡L2两端的电压

U2=U-U1=6V-4.5V=1.5V．

五、实验题

21．在“探究串联电路电压的特点”活动中。

（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________；

（2）实验中应选择规格_____________（填“相同”或“不同”）的小灯泡；

（3）在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是______（填出一种即可，发现电路故障只可能发生在灯泡L1、L2上）；

（4）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_______，（填“能”或“不能”）理由是________；

（5）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是_________（用公式表示）。

（6）小芳进行多次实验的主要目的是________（填序号）。

①寻找普遍规律     ②减小实验误差

【答案】调零    不同    L2断路（或L1短路）    不能    电压表的正负接线柱接反    UAC=UAB+UBC    ①

【解析】

（1）[1]由图知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上。

（2）[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡。

（3）[3]在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：L2断路导致电路没有闭合或L1短路导致L1两端没有电压。

（4）[4][5]测L1两端的电压时，A与电压表的正接线柱相连。小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端。

（5）[6]分析实验数据，可以发现

0.8V+2.2V=3.0V

1.0V+2.0V=3.0V

1.2V+1.8V=3.0V

故可得出结论

UAC =UAB +UBC

（6）[7]如果多次测量同一组数据，目的是为了减小实验误差。如果多次测量不同数据，目的就是寻找普遍规律，避免一次实验得出的数据具有偶然性。

四、计算题

22．如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为求：

两端的电压；

两端的电压；

两端的电压．

【答案】3V；；．

【解析】

如图电路，开关闭合后，三个灯串联，电压表V1测量L1和L2灯的电压，电压表V2测量L2和L3灯的电压；

（1）电源电压为12V，电压表的示数为9V，根据串联电路电压等于各部分电压之和可得：

L1灯的电压为：；

（2）电压表示数为，根据串联电路电压等于各部分电压之和可得，L2灯的电压为：

；

（3）电压表的示数为9V，根据串联电路电压等于各部分电压之和可得，L3灯的电压为：

。
