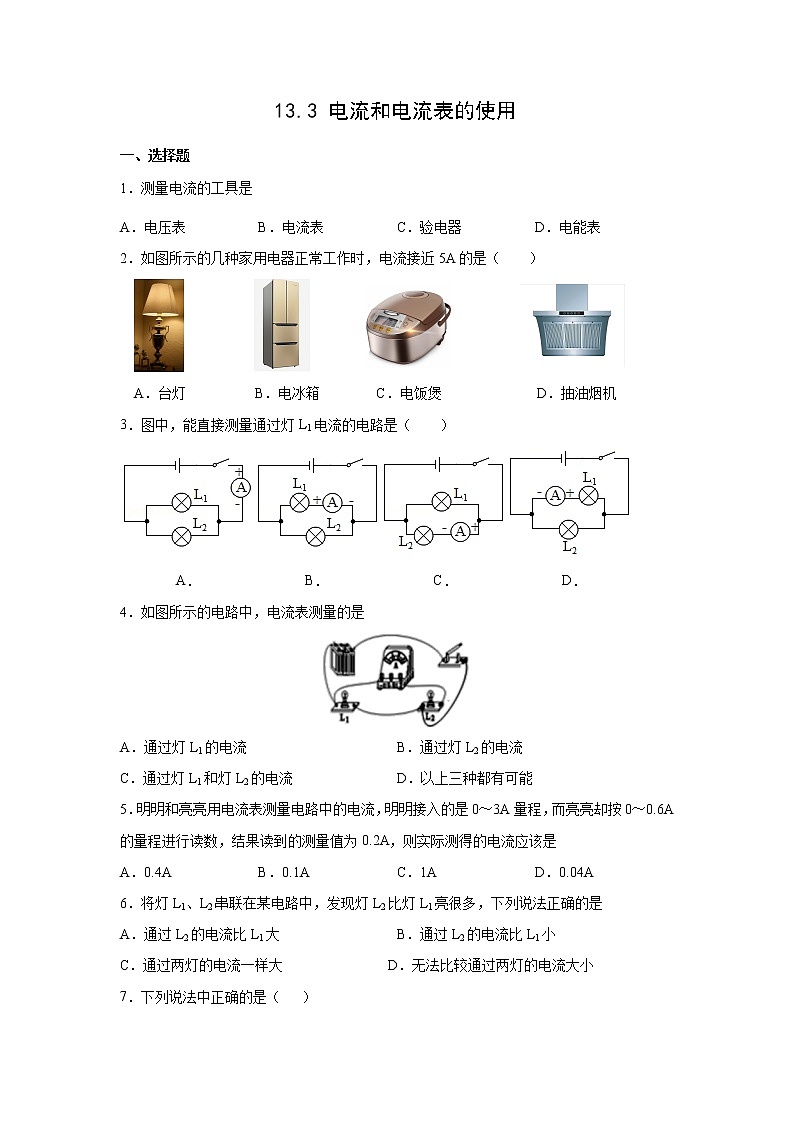

13.3 电流和电流表的使用

一、选择题

1．测量电流的工具是

A．电压表 B．电流表 C．验电器 D．电能表

2．如图所示的几种家用电器正常工作时，电流接近5A的是（　　）

  A．台灯          B．电冰箱        C．电饭煲               D．抽油烟机

3．图中，能直接测量通过灯L1电流的电路是（　　）

        A．               B．               C．               D．

4．如图所示的电路中，电流表测量的是

A．通过灯L1的电流 B．通过灯L2的电流

C．通过灯L1和灯L2的电流 D．以上三种都有可能

5．明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是

A．0.4A      B．0.1A       C．1A      D．0.04A

6．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是

A．通过L2的电流比L1大 B．通过L2的电流比L1小

C．通过两灯的电流一样大               D．无法比较通过两灯的电流大小

7．下列说法中正确的是（   ）

A．串联电路中的各处电流是不等的

B．串联电路的各处的电流也可能会不等

C．并联电路中干路中的电流一定大于任一支路中的电流

D．并联电路中各支路中的电流一定相等

8．如图甲所示，验电器A带正电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中

A．电子移动的方向由A到B

B．电流方向由A到B

C．有电流但方向无法确定

D．正电荷移动的方向由A到B

9．如图所示，若闭合开关S，在下列判断中正确的是

A．电压表被烧坏 B．电流表被烧坏

C．灯泡被烧坏 D．不会发生故障

10．如图所示，要直接测出通过灯泡L1的电流，就将电流表(    )

A．接在a处

B．接在b处

C．接在c处

D．接在a、b、c处都可以

11．关于如图所示的电路，下列说法中正确的是

A．断开电键S，通过L2的电流比通过L1的电流大

B．断开电键S，通过L1的电流与通过L2的电流一样大

C．闭合电键S，灯L1、L2都会发光

D．闭合电键S，灯L1不会发光

12．如图所示，当开关S闭合时，关于三个电流表、和的读数，下列说法正确的是　　

A．电流表的读数等于通过灯泡中的电流

B．电流表的读数等于通过灯泡和的电流之和

C．电流表的读数一定等于和的读数之和

D．三个电流表的读数相等

二、填空题

13．电荷的 ________形成电流,物理学中把 ________的方向规定为电流的方向.

14．电流的强弱用_________表示，通常用字母_______代表，它的单位是_____，简称为______，用符号________表示．

15．通过一个灯泡的电流为0.2A，等于_______mA；某半导体收音机的电流为50mA，等于_______A；常用电冰箱的电流为1.2A，等于__________μA．小明的计算器工作时的电流为80μA，等于________A．

16．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数应是_____A．A2的示数为_____A．

17．如图，已知电流表的读数为，电流表A的读数为，则通过灯的电流为______ A，如果灯短路，电流表______ 将可能被烧坏．

18．在如图所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是_____A，通过灯泡L2的电流是_____A．

19．如图甲电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中b电流表的读数应为_____A，通过灯泡L2的电流是_____A．

20．如图所示，电流表A1、A2和A3的  示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是______A, L2的电流 是__________A, L3的电流是_____A．

三、实验题

21．如图是“探究串联电路电流特点”的实验电路图．

（1）实验中，选择两个小灯泡的规格应该是________的（“相同”或“不同”）．

（2）如表是某同学实验中的一组数据．

指出表格中所记录的数据中，明显错误的数据________，造成错误的原因是________．

（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是____________

A．通过灯泡的电流小   B．灯泡的灯丝断了   C．灯泡被短路了   D．小灯泡靠近负极．

22．探究并联电路中电流的关系．

（提出问题）如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？

（1）（ 设计实验与进行实验 ）

①按图示连接电路；

②把电流表分别接入到电路中的A，B，C处，测出它们的电流，填入下表；

③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当________重做上述实验；

④整理器材．

（2）（分析与论证）

①在接、拆电路时，开关必须________；

②上面设计的表格中存在的不足之处是：________；

③电流表连入电路前出现上图所示的现象，必须要________；实验时，开关闭合后出现上图所示的实验现象，原因是________；

④表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于________．

四、计算题

23．如图所示电路，电流表A1读数为0.2A，电流表A2读数为0.5A，通过灯泡L3的电流为0.4A，求：

(1)通过L1和L2的电流分别是多大？

(2)电流表A3的读数是多少？

一、选择题

1．测量电流的工具是

A．电压表 B．电流表 C．验电器 D．电能表

【答案】B

【解析】

A、电压表是用来测量电压的仪表，故A错误；

B、电流表是用来测量电流大小的仪表，故B正确；

C、验电器是检验物体是否带电的仪器，故C错误；

D、电能表是用来测量电功的，即用电器消耗电能多少的仪表，故D错误；

故选B．

2．如图所示的几种家用电器正常工作时，电流接近5A的是（　　）

  A．台灯          B．电冰箱        C．电饭煲               D．抽油烟机

【答案】C

【解析】

A．台灯的工作电流在0.2 A左右，故A错误。

B．电冰箱的电流约1 A，故B错误。

C．电饭锅的功率较大在1000 W以上，工作电流在5 A左右，符合实际，故C正确。

D．抽油烟机的功率在100 W左右；故工作电流约0.5 A，故D错误。

故选C。

3．图中，能直接测量通过灯L1电流的电路是（　　）

        A．               B．               C．               D．

【答案】D

【解析】

A、图中电流表在干路上，电流表测干路电流，故A不符合题意；

B、图中电流表与L1串联，电流表的正负接线柱接反了，故B不符合题意；

C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；

D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．

故选D．

4．如图所示的电路中，电流表测量的是

A．通过灯L1的电流 B．通过灯L2的电流

C．通过灯L1和灯L2的电流 D．以上三种都有可能

【答案】B

【解析】

从电路图中可以看出,电流表和灯泡L2串联,因此电流表测量的是灯泡L2中的电流．故选B.

5．明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是

A．0.4A      B．0.1A       C．1A      D．0.04A

【答案】C

【解析】

根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．

电流表使用“0～3A”的量程时，按照“O～0.6A”的量程读成了0.2A，则正确读数应为0.2A×5=1A．

故选C．

6．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是

A．通过L2的电流比L1大 B．通过L2的电流比L1小

C．通过两灯的电流一样大 D．无法比较通过两灯的电流大小

【答案】C

【解析】

因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，与两灯泡的亮暗没有关系，

故C正确，ABD不正确．

故选C．

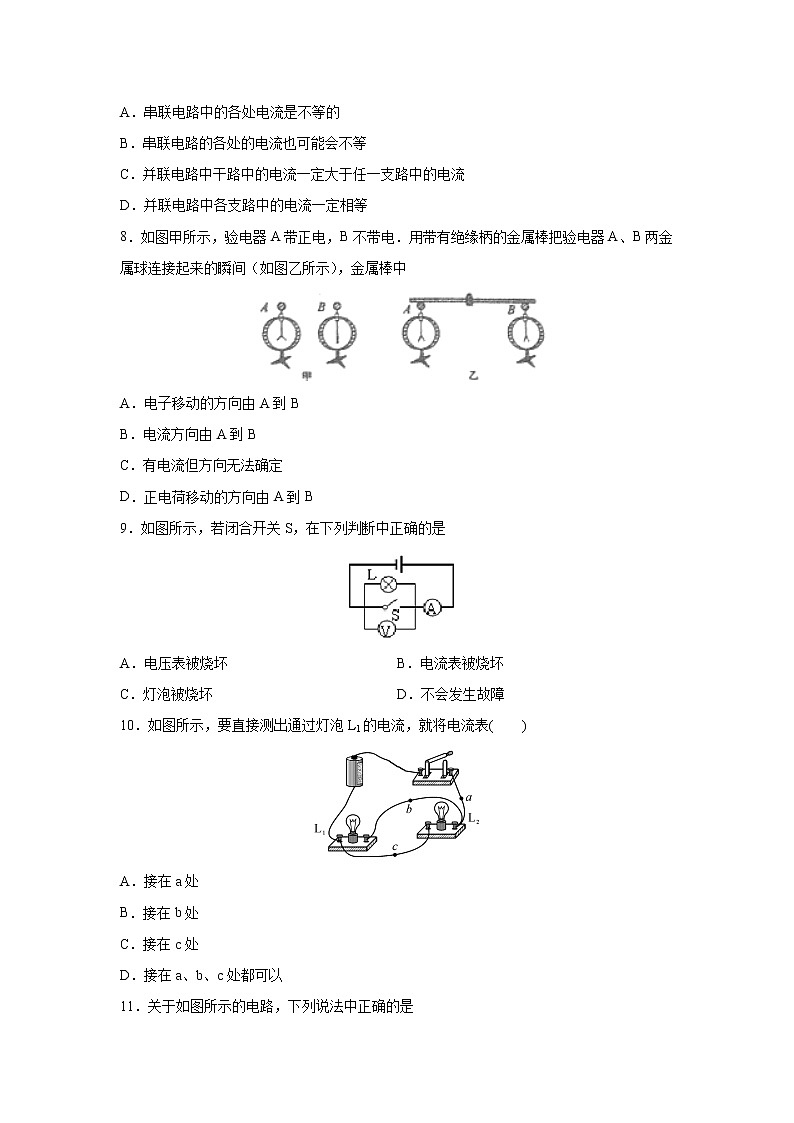

7．下列说法中正确的是（   ）

A．串联电路中的各处电流是不等的

B．串联电路的各处的电流也可能会不等

C．并联电路中干路中的电流一定大于任一支路中的电流

D．并联电路中各支路中的电流一定相等

【答案】C

【解析】

串联电路中的各处电流是相等的，故A错误；

串联电路的各处的电流也相等，故B错误；

并联电路中干路中的电流等于各支路电流之和，所以干路电流一定大于任一支路中的电流；故C正确；

并联电路中各支路中的电流不一定相等，故D错误

答案为：C

8．如图甲所示，验电器A带正电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中

A．电子移动的方向由A到B

B．电流方向由A到B

C．有电流但方向无法确定

D．正电荷移动的方向由A到B

【答案】B

【解析】

当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电依靠的是自由电子；由于验电器A带正电，根据异种电荷相互吸引可知，B验电器上的电子从B移动到A；由于电子带的是负电，而正电荷定向移动的方向规定为电流的方向，所以电流方向与电子定向移动的方向相反，故电流方向由A到B；有瞬间电流产生，此后再没有电流产生，因为缺少电源，故B符合题意．

故选B．

9．如图所示，若闭合开关S，在下列判断中正确的是

A．电压表被烧坏 B．电流表被烧坏

C．灯泡被烧坏 D．不会发生故障

【答案】B

【解析】

由图得：电灯也电压表并联，但又并联了一个形状，当形状闭合时，将灯和电压表短路，电路中只剩下电流表，而电流表电阻非常小，所以电路中会有比较大的电流，会烧坏电流表，甚至烧坏电源．

故选B．

10．如图所示，要直接测出通过灯泡L1的电流，就将电流表(    )

A．接在a处

B．接在b处

C．接在c处

D．接在a、b、c处都可以

【答案】B

【解析】

读图可知，两灯泡并联，要想测量灯泡L1的电流，应将电流表与灯泡L1串联在一起，故应选择b位置．

故选B．

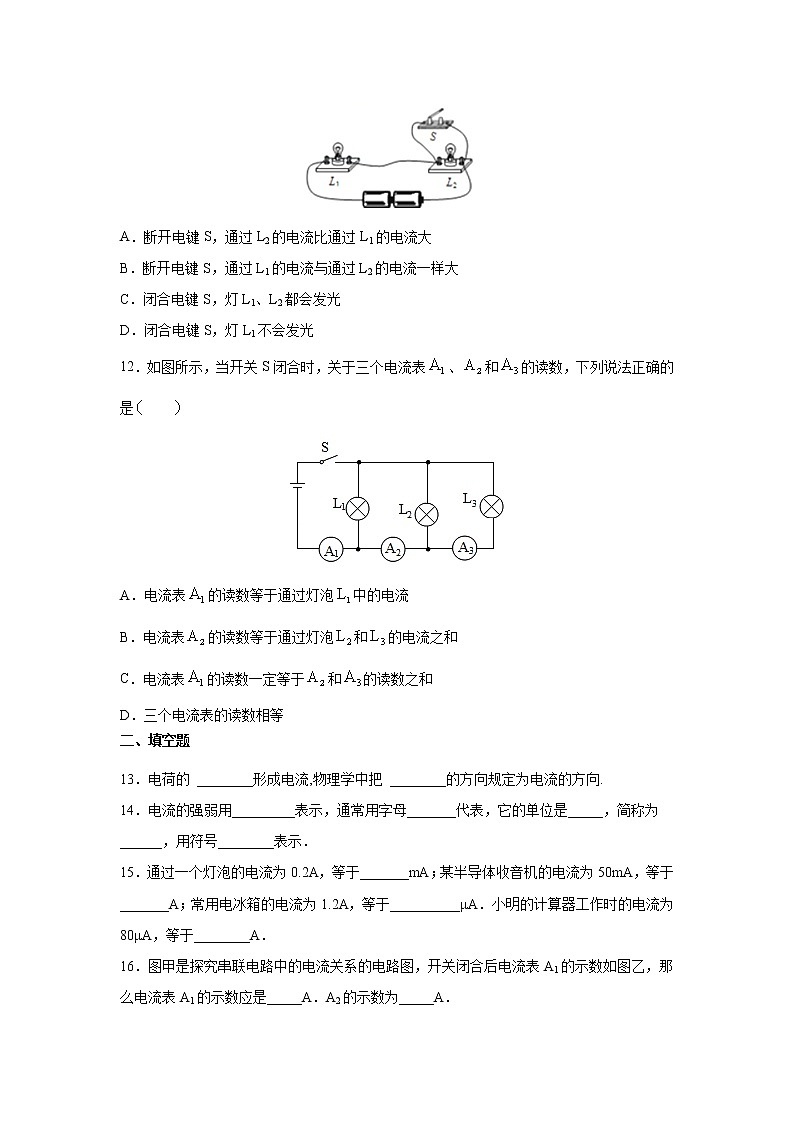

11．关于如图所示的电路，下列说法中正确的是

A．断开电键S，通过L2的电流比通过L1的电流大

B．断开电键S，通过L1的电流与通过L2的电流一样大

C．闭合电键S，灯L1、L2都会发光

D．闭合电键S，灯L1不会发光

【答案】B

【解析】

由图可知,断开电键S，灯L1、L2串联,串联电路中电流处处相等,因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误．

12．如图所示，当开关S闭合时，关于三个电流表、和的读数，下列说法正确的是　　

A．电流表的读数等于通过灯泡中的电流

B．电流表的读数等于通过灯泡和的电流之和

C．电流表的读数一定等于和的读数之和

D．三个电流表的读数相等

【答案】B

【解析】

AC．电流表A1测干路电流，读数等于通过灯泡L1、L2和L3的电流之和；故AC错误；

B．电流表A2测通过L2、L3的电流，故电流表A2的读数等于通过灯泡L2和L3的电流之和；故B正确；

D．A3测通过L3的电流，A2测通过L2和L3的电流，A1测干路电流，因此I1>I2>I3。故D错误。

故选B。

四、填空题

13．电荷的 ________形成电流,物理学中把 ________的方向规定为电流的方向.

【答案】定向移动    正电荷定向移动

【解析】

电流的形成：电流是由电荷定向移动形成的；电流的方向：物理学中把正电荷定向移动的方向规定为电流的方向．

14．电流的强弱用_________表示，通常用字母_______代表，它的单位是_____，简称为______，用符号________表示．

【答案】电流    I    安培    安    A

【解析】

电流是表示电流强弱的物理量，用字母I表示，它的国际单位是安培，简称安，符号A.

15．通过一个灯泡的电流为0.2A，等于_______mA；某半导体收音机的电流为50mA，等于_______A；常用电冰箱的电流为1.2A，等于__________μA．小明的计算器工作时的电流为80μA，等于________A．

【答案】200    0.05

【解析】

单位换算：通过一个灯泡的电流为0.2 A，；

收音机的电流为50 mA，；

家用电冰箱的电流为1.2A，；

计算器工作时的电流为80μA，

16．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数应是_____A．A2的示数为_____A．

【答案】0.3    0.3

【解析】

由电路图可知，两灯泡串联，两电流表测电路中的电流，由图乙可知,电流表A1的量程为0∼0.6A，分度值为0.02A，示数为0.3A，因串联电路中各处的电流相等，所以,电流表A2的示数等于电流表A1的示数相等，即为0.3A.

17．如图，已知电流表的读数为，电流表A的读数为，则通过灯的电流为______ A，如果灯短路，电流表______ 将可能被烧坏．

【答案】    A和

【解析】

解答：由图可知L1和L2并联，因为并联电路中干路电流等于各支路电流之和,所以通过灯L2的电流为0.3A−0.1A＝0.2A；如果灯L1短路,则形成电源短路,因此电流表A和A1将被烧毁．

18．在如图所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是_____A，通过灯泡L2的电流是_____A．

【答案】0.3    1.2

【解析】

分析图中的电路为并联电路，电流表A1测量干路电流，电流表A2测量L1电流，电流表指针偏转相同，说明A1使用大量程，A2使用小量程，故A1读数为1.5A，A2读数为0.3A，即通过L1的电流0.3A，通过L2的电流为1.5A-0.3A=1.2A．

19．如图甲电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中b电流表的读数应为_____A，通过灯泡L2的电流是_____A．

【答案】1.2    0.9

【解析】

由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，因并联电路中干路电流等于各支路电流之和，且支路电流表A1指针的偏角大于干路电流表A2指针的偏角，所以，支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L1的电流I1=0.3A，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I=1.2A，则通过L2的电流应：I2=I﹣I1=1.2A﹣0.3A=0.9A．

20．如图所示，电流表A1、A2和A3的  示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是______A, L2的电流 是__________A, L3的电流是_____A．

【答案】0.4    0.5    0.3

【解析】

由电路图可知,三个灯泡并联,电流表A1测干路电流,电流表A2测流过灯L2与L3的电流,电流表A3测流过灯L3的电流；故通过灯L3的电流：

I3=IA3=0.3A，

根据并联电路电流规律可知，通过灯L2的电流：

I2IA2−IA30.8A−0.3A0.5A，

通过灯L1的电流：

I1IA1−IA21.2A−0.8A0.4A.

五、实验题

21．如图是“探究串联电路电流特点”的实验电路图．

（1）实验中，选择两个小灯泡的规格应该是________的（“相同”或“不同”）．

（2）如表是某同学实验中的一组数据．

指出表格中所记录的数据中，明显错误的数据________，造成错误的原因是________．

（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是____________

A．通过灯泡的电流小   B．灯泡的灯丝断了   C．灯泡被短路了   D．小灯泡靠近负极．

【答案】不同    1.5A    电流表接小量程却误按大量程读数了    C

【解析】

解答：（1）应选用不同的灯泡做几次实验，是为了让结果具有普遍性；（2）串联电路中的电流各处应相等，大量程是小量程的5倍，故第三组数据：1.5A是错误的，是由于看错了量程；（3））串联的灯泡，一个发光，一个不发光，灯泡发光说明电路中有电流，不发光的灯泡则灯座处可能短路了或当电阻较小时，当灯泡的电阻较小时，虽然灯泡中有电流，但发的热不能使灯泡亮起来；故选C．

22．探究并联电路中电流的关系．

（提出问题）如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？

（1）（ 设计实验与进行实验 ）

①按图示连接电路；

②把电流表分别接入到电路中的A，B，C处，测出它们的电流，填入下表；

③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当________重做上述实验；

④整理器材．

（2）（分析与论证）

①在接、拆电路时，开关必须________；

②上面设计的表格中存在的不足之处是：________；

③电流表连入电路前出现上图所示的现象，必须要________；实验时，开关闭合后出现上图所示的实验现象，原因是________；

④表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于________．

【答案】换用不同规格的电灯    断开    没有单位    调零    电流表正负接线柱接反了    各支路电流之和

【解析】

实验一般有七个环节，实验的第三个环节是：设计实验与进行实验；（3）结果要有可靠性，就应用不同规格的电灯多做几次实验，进行分析数据；（1）为了防止短路的发生，连接电路时，开关应断开；（2）表格中的数据应有单位；（3）电流表使用前应调零，使用时，正负接线柱接错时，指针会反转；（4）得到的结论是并联电路中干路电流等于各支路电流之和．

点睛：1、并联电路中，干路电流等于各支路电流之和;2.连接电路和拆电路时，开关都要断开．正确使用电流表，电流表测量用电器的电流时，需和被测用电器串联；电流表和用电器并联在电路中，用电器会被断路； 3.探究并联电路的电流特点时，要进行多次测量，使实验具有普遍性．

四、计算题

23．如图所示电路，电流表A1读数为0.2A，电流表A2读数为0.5A，通过灯泡L3的电流为0.4A，求：

(1)通过L1和L2的电流分别是多大？

(2)电流表A3的读数是多少？

【答案】(1)0.2A，0.3A；(2)0.9A

【解析】

(1)由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：

则通过L1的电路

I1=IA1=0.2A

∵并联电路中干路电流等于各支路电流之和，

∴通过L2的电流

I2=IA2-IA1=0.5A-0.2A=0.3A

(2)电流表A3的读数

IA3=IA2+I3=0.5A+0.4A=0.9A

答：(1)L1的电流为0.2A，L2的电流为0.3A；

(2)电流表A3的读数是0.9A。
