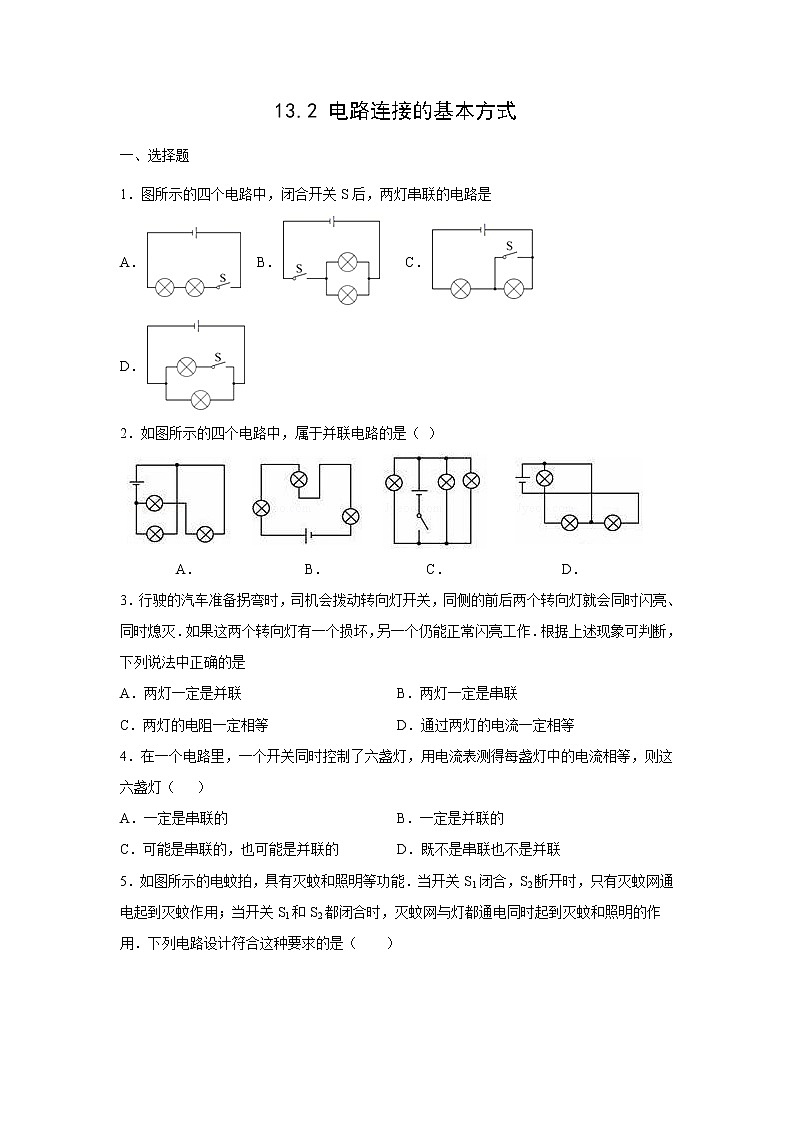

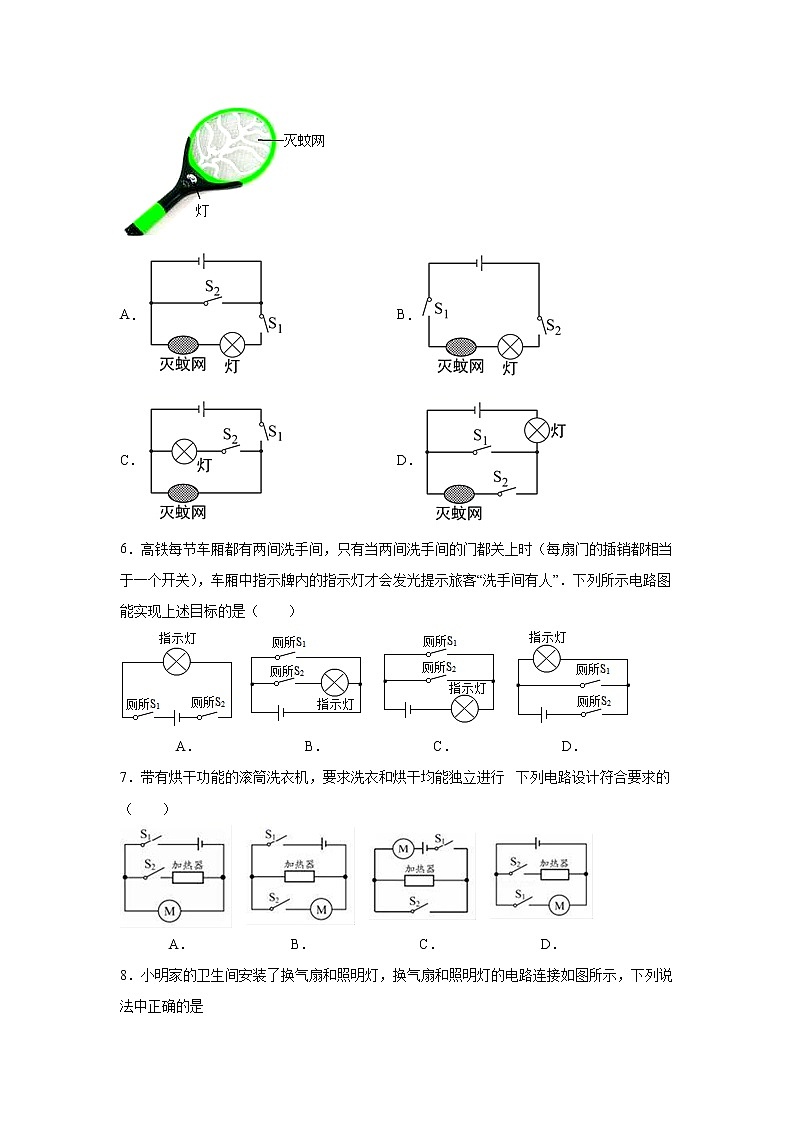

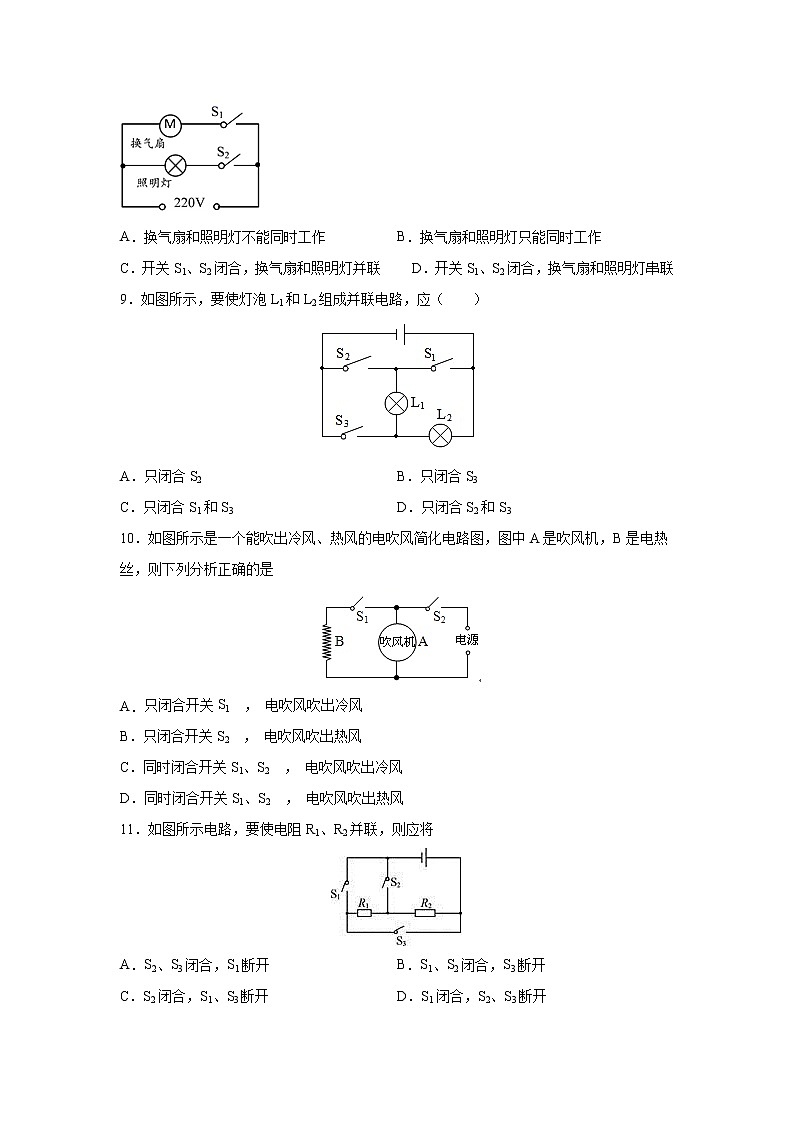

13.2 电路连接的基本方式一、选择题1．图所示的四个电路中，闭合开关S后，两灯串联的电路是A．  B．   C．   D．2．如图所示的四个电路中，属于并联电路的是（ ）                   A．               B．              C．                D．3．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联 B．两灯一定是串联C．两灯的电阻一定相等 D．通过两灯的电流一定相等4．在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯（   ）A．一定是串联的      B．一定是并联的C．可能是串联的，也可能是并联的     D．既不是串联也不是并联5．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）A． B．C． D．6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）              A．               B．               C．               D．7．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行  下列电路设计符合要求的（　　）             A．              B．               C．              D．8．小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是A．换气扇和照明灯不能同时工作       B．换气扇和照明灯只能同时工作C．开关S1、S2闭合，换气扇和照明灯并联    D．开关S1、S2闭合，换气扇和照明灯串联9．如图所示，要使灯泡L1和L2组成并联电路，应（　　）A．只闭合S2 B．只闭合S3C．只闭合S1和S3 D．只闭合S2和S310．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1  ， 电吹风吹出冷风                       B．只闭合开关S2  ， 电吹风吹出热风C．同时闭合开关S1、S2  ， 电吹风吹出冷风            D．同时闭合开关S1、S2  ， 电吹风吹出热风11．如图所示电路，要使电阻R1、R2并联，则应将A．S2、S3闭合，S1断开 B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开12．如图所示电路中，下列关于灯泡Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是 ( )A．S1﹑S 2都断开，Ｌ1﹑Ｌ3串联B．S1﹑S2都闭合，Ｌ2﹑Ｌ3并联C．S2断开，S1闭合，Ｌ1﹑Ｌ3串联 D．S2断开，S1闭合，只有Ｌ3能发光二、填空题13．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是_____联，原因是它们_____（选填“能”或“不能”）独立工作．14．教室里的日光灯是_____联的，马路上的路灯是_____联的．15．如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的 _____ ，房间里的电视机与电灯在电路中是 _____ 联的。16．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为＿＿＿＿联．要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的＿＿＿．17．如图所示，如果要使灯L1与L2串联，只要闭合开关________；要使灯L1与L2并联，则应该闭合开关________，断开开关________；同时闭合开关________是不允许的．18．道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是_____联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是_____；当同时闭合开关S1、S2、S3时，电路会发生_____现象．19．如图所示，若只需L1发光，则用导线连接________接线柱，若连接B、C接线柱，则L1、L2________联；若使灯L1、L2并联，则接线柱A与________连接，接线柱C与________连接．  20．如图所示电路中：（1）若使L1、L2串联，则应闭合_______，断开_______；（2）若使L1、L2并联，则应闭合_______，断开_______，（3）如果只闭合S1而断开S2、S3，则灯_______亮；（4）同时闭合开关_______是不允许的．三、作图题21．小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．22．如图所示的电路中，导线没有连接，请你用笔画线表示出来。要求：两灯并联，开关S1控制电灯L1，S2作为总开关。 四、实验题23．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把电源、一只开关和两个灯泡逐一顺次连接起来．（1）断开开关后可观察到_______的现象．（2）开关闭合并且两灯都发光时，取下其中一个灯，可观察到_______的现象．（3）以上两个现象说明了串联电路_______和开关控制整个电路的工作这两个特点．小明、小红把一只开关和两个小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮．（4）他们在实验操作中不当之处是：_______；（5）关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏．你认为_______的观点一定是错的，理由是_______；（6）导线的两端要接在接线柱上，并_______（填“顺”或“逆”）时针旋紧螺丝帽．              一、选择题1．图所示的四个电路中，闭合开关S后，两灯串联的电路是A．  B．   C．   D．【答案】A【解析】A、闭合开关S后，A图中的两灯泡为顺次连接，因此为串联电路，故符合题意．B、两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，开关控制干路，不符合题意．C、由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，不符合题意．D、两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，开关控制支路，不符合题意．故选A．2．如图所示的四个电路中，属于并联电路的是（ ）                  A．               B．              C．                D．【答案】C【解析】A、该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B、图中三盏灯泡是串联的，不符合题意；C、三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D、该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；故选C．3．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联 B．两灯一定是串联C．两灯的电阻一定相等 D．通过两灯的电流一定相等【答案】A【解析】AB．由题知，汽车转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，说明这两个转向灯工作时互不影响，所以它们是并联的，故A项正确，B项错误；CD．两灯的规格不一定相同，故电阻不一定相等；并联电路中各支路的电压相等，但由于两灯的电阻不一定相等，所以通过两灯的电流不一定相等，故CD项错误．4．在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯（   ）A．一定是串联的      B．一定是并联的C．可能是串联的，也可能是并联的     D．既不是串联也不是并联【答案】C【解析】当六个灯串联时，一定符合题目中的情况，如果六个灯是相同的规格，并且都并联在同一个电压下，开关装在干路上时，也能符合题目中所描述的现象，所这六盏灯可能是串联的，也可能是并联的。故应选C。5．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）A． B．C． D．【答案】C【解析】AB．根据题意可以知道，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故AB不符合题意；C．图中S1闭合,S2断开时，灯泡亮，灭蚊网不工作，不符合题意；D．图中S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，符合题意．6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）              A．               B．               C．               D．【答案】A【解析】A．由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；B．由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故B不正确；CD．由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不正确．7．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行  下列电路设计符合要求的（　　）             A．              B．               C．              D．【答案】D【解析】根据题意可以知道，洗衣和烘干均能独立进行，因此属于并联 ，且有开关可以独立控制，故只有D符合要求；故选D。8．小明家的卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是A．换气扇和照明灯不能同时工作       B．换气扇和照明灯只能同时工作C．开关S1、S2闭合，换气扇和照明灯并联     D．开关S1、S2闭合，换气扇和照明灯串联【答案】C【解析】两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故ABD错误，C正确．9．如图所示，要使灯泡L1和L2组成并联电路，应（　　）A．只闭合S2 B．只闭合S3C．只闭合S1和S3 D．只闭合S2和S3【答案】C【解析】A．只闭合时，电路是开路，与两个灯泡均不发光，故A错误；B．只闭合时，只有灯亮，不亮，故B错误；C．只闭合和时，两灯都亮，且并联，故D正确；D．只闭合和时，灯L1被短路，电路中只有L2亮，故C错误。故选C。10．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是B．只闭合开关S1  ， 电吹风吹出冷风                       B．只闭合开关S2  ， 电吹风吹出热风C．同时闭合开关S1、S2  ， 电吹风吹出冷风            D．同时闭合开关S1、S2  ， 电吹风吹出热风【答案】D【解析】开关S2在干路上,S1在B所在支路．此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，故A错误；此时电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，故B错误；此时电热丝与吹风机并联接入电路，同时工作，吹出热风，故C错误；D. 理由同C，故D正确．故选D.11．如图所示电路，要使电阻R1、R2并联，则应将A．S2、S3闭合，S1断开 B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开【答案】A【解析】如果.S2、S3闭合，S1断开，则两灯并联，符合题意，故A正确；如果S1、S2闭合，S3断开，则电阻R1被短路，电路中只接有一个电阻，不符合题意，故B错；如果S2闭合，S1、S3断开，则只有电阻R2接入电路，不符合题意，故C错；如果S1闭合，S2、S3断开，则两相电阻串联，不符合题意，故D错误；应选A．12．如图所示电路中，下列关于灯泡Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是 ( )A．S1﹑S 2都断开，Ｌ1﹑Ｌ3串联B．S1﹑S2都闭合，Ｌ2﹑Ｌ3并联C．S2断开，S1闭合，Ｌ1﹑Ｌ3串联 D．S2断开，S1闭合，只有Ｌ3能发光【答案】C【解析】S1﹑S2都断开时，灯L1、L3串联在电源上，故L1、L3亮，故A选项正确；S1﹑S2闭合时，S1闭合，对灯L1短路不能发光，L2、L3分别有电流通过，是并联，能发光，故B选项正确；S1闭合时，灯L1短路不能发光，L2由于S2断开没有连入，只有L3连在电源上，能发光，故C选项错误，D选项正确，故选C．三、填空题13．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是_____联，原因是它们_____（选填“能”或“不能”）独立工作．【答案】并    能    【解析】各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的；只需要在干路上加一个开关，控制它们同时开播或停播；14．教室里的日光灯是_____联的，马路上的路灯是_____联的．【答案】并；并．【解析】家用电器和路灯间能独立工作，互不影响，在电路中是并联的，教室里日光灯能独立工作，互不影响，是并联的；马路两边排成一串的路灯，一到晚同时亮起，早晨又同时熄灭，但若一个路灯坏了，其它的路灯仍能正常工作，故也是并联连接的．15．如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的 _____ ，房间里的电视机与电灯在电路中是 _____ 联的。【答案】开关    并    【解析】[1]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的开关。[2]房间里的电视机和电灯可以单独工作工作时互不影响，所以是并联的。16．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为＿＿＿＿联．要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的＿＿＿．【答案】并联    开关    【解析】汽车的前后转向灯可以单独工作，所以它们是并联的．司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用．17．如图所示，如果要使灯L1与L2串联，只要闭合开关________；要使灯L1与L2并联，则应该闭合开关________，断开开关________；同时闭合开关________是不允许的．【答案】S    S1S2    S    S1 S2 S    【解析】试题分析：由图示可知，当闭合开关S时，灯L1与L2串联；当闭合开关S1 S2，断开开关S时，灯L1与L2并联；同时闭合开关S1 S2 S，会形成电源短路，这是不允许的．18．道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是_____联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是_____；当同时闭合开关S1、S2、S3时，电路会发生_____现象．【答案】并    S1、S2    短路    （1）道路两旁的路灯，一只损坏其余的仍能正常工作，所以它们是并联的；（2）当闭合S1、S2时，电流有两条路径，两灯泡并联，S1控制L2，S2控制L1；若同时闭合开关S1、S2、S3时，电流从正极出发，经S2、S3、S1直接回到负极，造成短路．19．如图所示，若只需L1发光，则用导线连接________接线柱，若连接B、C接线柱，则L1、L2________联；若使灯L1、L2并联，则接线柱A与________连接，接线柱C与________连接．  【答案】C和D    串    B    D    【解析】将导线连接C和D接线柱，电流只通过灯泡L1，只有灯泡L1发光；若连接B、C接线柱，电流通过灯泡L1和灯泡L2，只有一条路径，两个灯泡是串联的；若接线柱A与B连接，接线柱C与D连接，电路中有两条电流路径，灯L1和L2并联．20．如图所示电路中：（1）若使L1、L2串联，则应闭合_______，断开_______；（2）若使L1、L2并联，则应闭合_______，断开_______，（3）如果只闭合S1而断开S2、S3，则灯_______亮；（4）同时闭合开关_______是不允许的．【答案】S3    S1、S2    S1、S2    S3    L2    S1、S2、S3    【解析】（1）若使L1、L2串联，则应闭合S2，断开S1和S3；此时电流只有一要路径，为串联；（2）要使灯L1、L2并联应闭合开关S1、S3，断开开关S2，此时电流有两条路径，为并联；（3）如果只闭合S1而断开S2、S3，则灯L2亮；（4）若将开关S2和S3闭合，则电流会直接从电源的正极回到负极，电路状态是短路，这是不允许的．三、作图题21．小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．【答案】【解析】厕所的门关上时开关闭合，两个开关都闭合时指示灯才会亮，因此应把两个开关串联接入电路．如图：22．如图所示的电路中，导线没有连接，请你用笔画线表示出来。要求：两灯并联，开关S1控制电灯L1，S2作为总开关。【答案】【解析】根据实物电路的连接方法，从电源正极开始，将两灯并联，开关S1控制电灯L1，则S1与L1串联，S2作为总开关，则应该在干路上，最后回到电源负极．如图所示四、实验题23．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把电源、一只开关和两个灯泡逐一顺次连接起来．（1）断开开关后可观察到_______的现象．（2）开关闭合并且两灯都发光时，取下其中一个灯，可观察到_______的现象．（3）以上两个现象说明了串联电路_______和开关控制整个电路的工作这两个特点．小明、小红把一只开关和两个小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮．（4）他们在实验操作中不当之处是：_______；（5）关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏．你认为_______的观点一定是错的，理由是_______；（6）导线的两端要接在接线柱上，并_______（填“顺”或“逆”）时针旋紧螺丝帽．【答案】两灯泡都不亮    另一个灯泡也不亮    只有一条电流路径    连接电路时，开关未断开    小明    如果灯L1的灯丝断了，则电路中没有电流，灯L2不亮    顺    【解析】(1)  由于串联电路只有一条电流路径，则断开开关后两灯泡都不亮． (2)  开关闭合并且两灯都发光时，取下其中一个灯，则电路处于开路状态，另一个灯泡也不亮．(3)  以上两个现象说明了串联电路只有一条电流路径和开关控制整个电路的工作这两个特点．(4)  刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开． (5)  小明的观点是错误的，两灯泡串联，如果灯L1的灯丝断了，则电路断路，电路中没有电流，灯L2不亮，这与灯L2亮相互矛盾，故小明说法一定是错误的． (6)接线柱顺时针旋时是紧的，逆时针旋时是松的，故应顺时针旋紧螺丝帽．
