初中物理苏科版九年级全册2 电路连接的基本方式综合训练题

这是一份初中物理苏科版九年级全册2 电路连接的基本方式综合训练题，共4页。试卷主要包含了知道电路连接的基本方式，能初步判断电路的串联与并联，如图所示是陈明连接的简单电路，用电器在电路中的基本连接方式有等内容，欢迎下载使用。

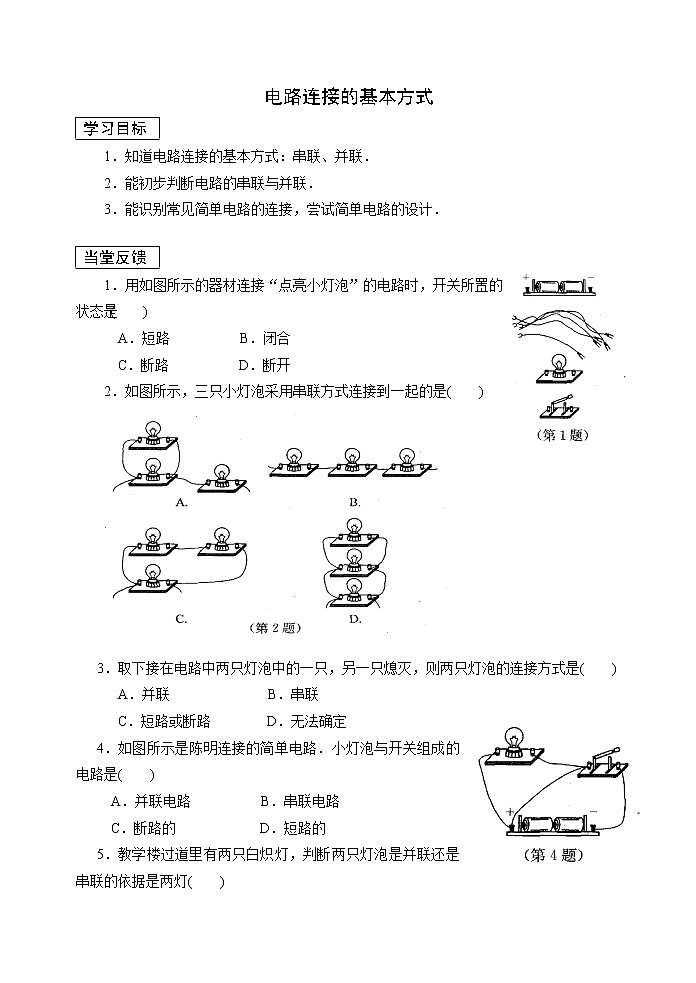

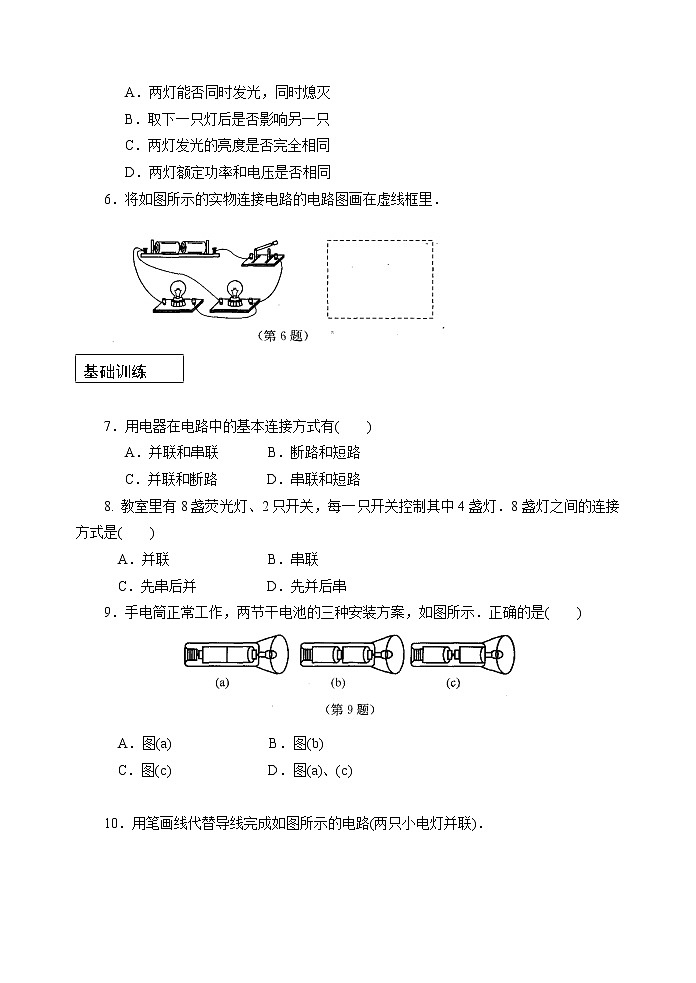

电路连接的基本方式学习目标1．知道电路连接的基本方式：串联、并联．2．能初步判断电路的串联与并联．3．能识别常见简单电路的连接，尝试简单电路的设计． 当堂反馈1．用如图所示的器材连接“点亮小灯泡”的电路时，开关所置的状态是(    )       A．短路          B．闭合      C．断路          D．断开2．如图所示，三只小灯泡采用串联方式连接到一起的是(    )3．取下接在电路中两只灯泡中的一只，另一只熄灭，则两只灯泡的连接方式是(    )      A．并联              B．串联      C．短路或断路        D．无法确定4．如图所示是陈明连接的简单电路．小灯泡与开关组成的电路是(    )     A．并联电路          B．串联电路     C．断路的            D．短路的5．教学楼过道里有两只白炽灯，判断两只灯泡是并联还是串联的依据是两灯(    )       A．两灯能否同时发光，同时熄灭       B．取下一只灯后是否影响另一只       C．两灯发光的亮度是否完全相同       D．两灯额定功率和电压是否相同6．将如图所示的实物连接电路的电路图画在虚线框里． 基础训练 7．用电器在电路中的基本连接方式有(    )A．并联和串联       B．断路和短路C．并联和断路       D．串联和短路8. 教室里有8盏荧光灯、2只开关，每一只开关控制其中4盏灯．8盏灯之间的连接方式是(    )      A．并联              B．串联      C．先串后并          D．先并后串9．手电筒正常工作，两节干电池的三种安装方案，如图所示．正确的是(    )      A．图(a)              B．图(b)      C．图(c)              D．图(a)、(c) 10．用笔画线代替导线完成如图所示的电路(两只小电灯并联)．11．如图所示是电冰箱的电路原理图．提供电冰箱电能的是_________ (选填“直流”“交流”或“干电池”)电源，照明灯与压缩电机_________ (选填“并”或“串”)联在电路中，关闭冰箱门，照明灯开关应处于_________状态．12．小华使用电冰箱过程中发现：打开冰箱门时，冰箱里的照明灯自动发光，关上冰箱门时，冰箱里的照明灯自动熄灭；冰箱的压缩机则不受冰箱门的控制，当冰箱里的温度高于设定值时，压缩机会自动启动工作．据此现象可以推断，压缩机与照明灯的连接方式是_________联，控制压缩机工作的开关受_________控制．13．要使一只小灯泡亮起来，需要一些符合标准的电路器材，分别是_________、_________和_________．        (1)如图所示是小明利用选定器材连接的电路．闭合开关后，小灯泡不发光，该电路存在的连接问题是：______________________________________________________________________________________________________________________________________。        (2)用规定的电路符号表示电路元件，将正确的小灯泡发光的电路图画在虚线框内．14．城市道路两侧的树上和商店门前挂满五光十色的小彩灯，夜晚华灯齐放，十分美丽．许多小彩灯是通过串联方式连接在一起的，其中一个彩灯熄灭后，其他彩灯依然明亮．原因是彩灯灯丝支座下方还有一根与灯丝并联的金属丝，如图所示，灯丝断裂后，电流会立即从金属丝流过．试运用学过的电路符号作电路图表示小彩灯的这种特性(仅需画2只小彩灯)．15．用笔画线代替导线，连接图中A、B、C、D四个接线柱，使得开关闭合后，L1、L2并联在电路中发光．
