初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第1课时课后练习题

这是一份初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第1课时课后练习题，共5页。

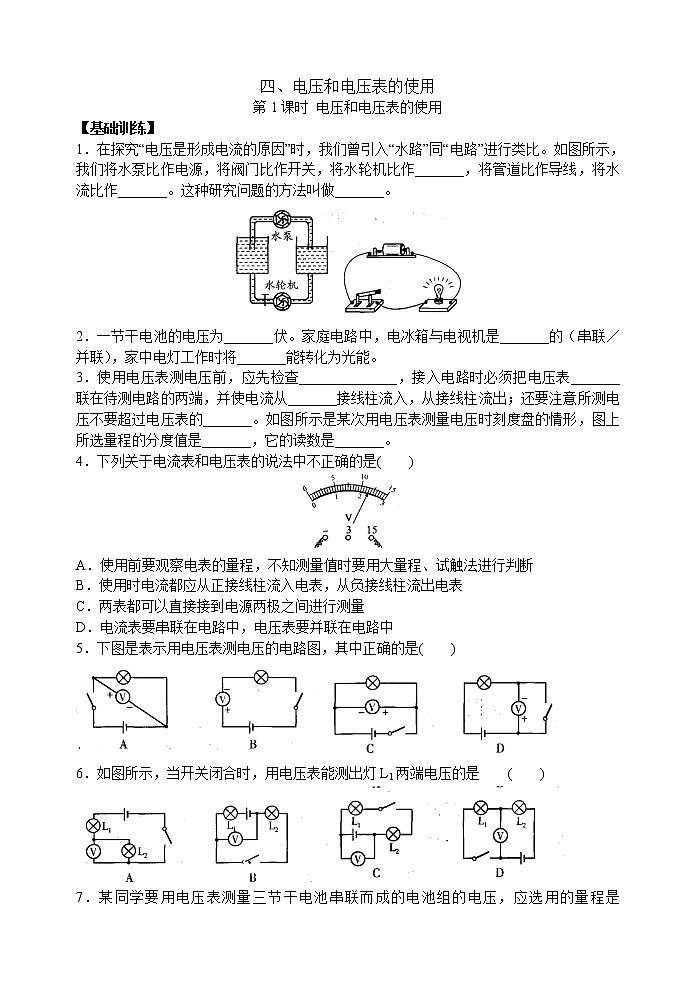

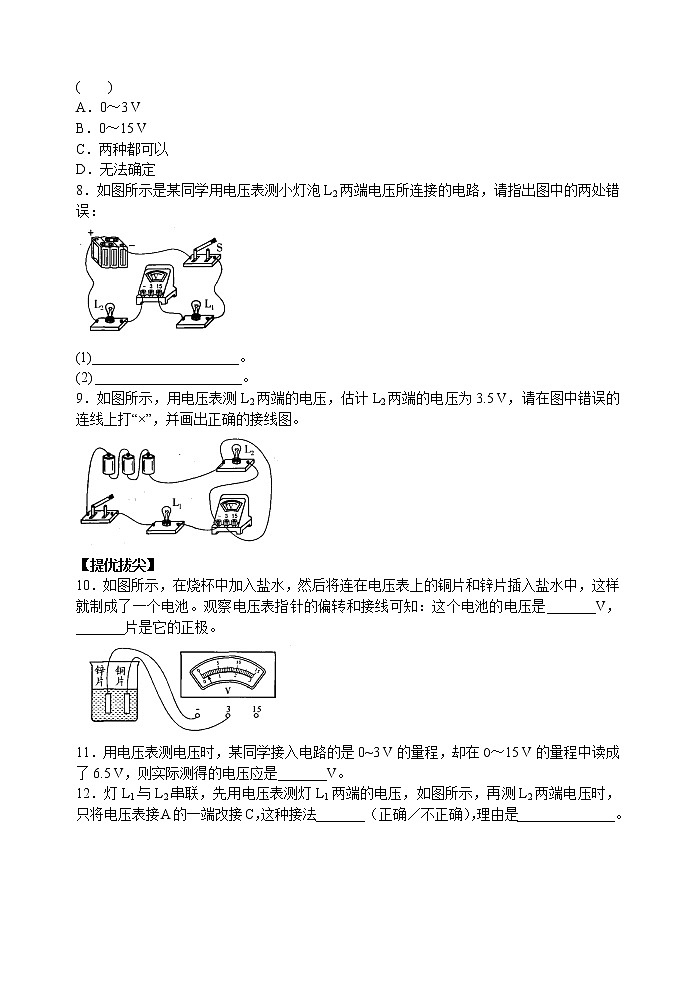

四、电压和电压表的使用第1课时 电压和电压表的使用【基础训练】1．在探究“电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比。如图所示，我们将水泵比作电源，将阀门比作开关，将水轮机比作_______，将管道比作导线，将水流比作_______。这种研究问题的方法叫做_______。2．一节干电池的电压为_______伏。家庭电路中，电冰箱与电视机是_______的（串联／并联），家中电灯工作时将_______能转化为光能。3．使用电压表测电压前，应先检查______________，接入电路时必须把电压表_______  联在待测电路的两端，并使电流从_______接线柱流入，从接线柱流出；还要注意所测电压不要超过电压表的_______。如图所示是某次用电压表测量电压时刻度盘的情形，图上所选量程的分度值是_______，它的读数是_______。4．下列关于电流表和电压表的说法中不正确的是(    )A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表C．两表都可以直接接到电源两极之间进行测量D．电流表要串联在电路中，电压表要并联在电路中5．下图是表示用电压表测电压的电路图，其中正确的是(    )6．如图所示，当开关闭合时，用电压表能测出灯L1两端电压的是    (    )7．某同学要用电压表测量三节干电池串联而成的电池组的电压，应选用的量程是    (    )A．0～3 VB．0～15 VC．两种都可以D．无法确定8．如图所示是某同学用电压表测小灯泡L2两端电压所连接的电路，请指出图中的两处错误：(1)_____________________。(2) _____________________。9．如图所示，用电压表测L2两端的电压，估计L2两端的电压为3.5 V，请在图中错误的连线上打“×”，并画出正确的接线图。【提优拔尖】10．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转和接线可知：这个电池的电压是_______V，_______片是它的正极。11．用电压表测电压时，某同学接入电路的是0~3 V的量程，却在0～15 V的量程中读成了6.5 V，则实际测得的电压应是_______V。12．灯L1与L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（正确／不正确），理由是______________。13．关于电压和电流的关系，下列说法中正确的是(    )A．电路中有电压就一定有电流B．电路中没有电流就一定没有电压C．电流和电压总是同时存在的D．电路中有电压也可能没有电流14．在以下四幅实物连线图中，电压表连接不正确的是(    )15．如图所示的电路中，a、b是电表，闭合开关要使电灯发光，则    (    )A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表 16．如图所示，当开关S闭合时，电压表所测得的电压是    (    )A．灯L2的电压     B．灯L1的电压C．电源的电压     D．电源和灯L2的电压 17．小明测灯L两端的电压和通过它的电流，在连接电路时，错将电流表和电压表的位置互换了，如图所示，则对产生的后果，下列分析正确的是    (    )A．电流表示数为流过灯L的电流，电压表示数为灯L两端的电压B．电流表被烧坏，电压表无示数，电源被烧坏C．灯不亮，电流表无示数，电压表无示数，电源被烧坏D．电流表几乎无示数，电压表有示数，灯不亮18．根据如图所示的实物电路，在虚方框内画出对应的电路图。19．有一只电压为4V的蓄电池，其正、负极已模糊不清，请你写出用电压表判断其正、负极的方法。    20．请根据图甲所示的电路图连接图乙所示的实物电路。        参考答案1．电灯（或用电器）  电流  类比法2．1.5  并联  电3．指针是否指在零点　并　正　负　量程　0.5 V 　11.5V4．C5．A6．D7．B8．(1)电压表的正、负接线柱接反  (2)电压表没有与L2并联9．如图所示10．0.3  铜 11．1.312．不正确  电压表的正、负接线柱接反13—17  DBCBD18．如图所示19．用接在电压表的0～15 V量程接线柱上的导线试触电源的两极，若电压表的指针正向偏转，则与正接线柱相连的是电源的正极，与负接线柱相连的是电源的负极20．如图所示
