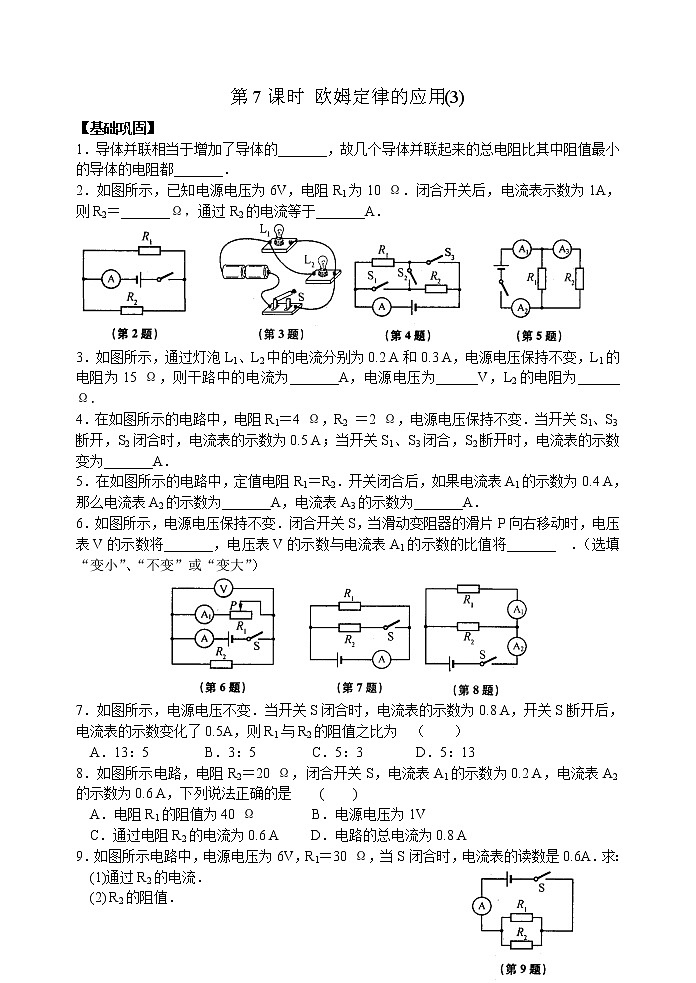

第7课时 欧姆定律的应用(3)【基础巩固】1．导体并联相当于增加了导体的_______，故几个导体并联起来的总电阻比其中阻值最小的导体的电阻都_______．2．如图所示，已知电源电压为6V，电阻R1为10 Ω．闭合开关后，电流表示数为1A，则R2＝_______Ω，通过R2的电流等于_______A．3．如图所示，通过灯泡L1、L2中的电流分别为0.2 A和0.3 A，电源电压保持不变，L1的电阻为15 Ω，则干路中的电流为_______A，电源电压为______V，L2的电阻为______Ω．4．在如图所示的电路中，电阻R1＝4 Ω，R2 ＝2 Ω，电源电压保持不变．当开关S1、S3断开，S2闭合时，电流表的示数为0.5 A；当开关S1、S3闭合，S2断开时，电流表的示数变为_______A．5．在如图所示的电路中，定值电阻R1＝R2．开关闭合后，如果电流表A1的示数为0.4 A，那么电流表A2的示数为_______A，电流表A3的示数为_______A．6．如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电压表V的示数与电流表A1的示数的比值将_______  ．（选填“变小”、“不变”或“变大”）7．如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8 A，开关S断开后，电流表的示数变化了0.5A，则R1与R2的阻值之比为　（　　）  A．13：5  　　  B．3：5  　　　C．5：3   　　 D．5：138．如图所示电路，电阻R2＝20 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为0.6 A，下列说法正确的是    (    )  A．电阻R1的阻值为40 Ω　　　  B．电源电压为1V  C．通过电阻R2的电流为0.6 A　　 D．电路的总电流为0.8 A9．如图所示电路中，电源电压为6V，R1＝30 Ω，当S闭合时，电流表的读数是0.6A．求：  (1)通过R2的电流．  (2) R2的阻值．10．如图所示，灯泡L1、L2并联在电源电压为9V的电路中，已知灯泡电阻分别为30 Ω、15 Ω，(1)通过灯泡L1、L2的电流为多大？(2)若灯L1的灯丝断了，求电压表和电流表的示数．【拓展提优】1．如图所示的电路中，电阻R1的阻值为10 Ω闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8 A，则电阻R2的阻值为_______Ω．2．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_______Ω，乙的电阻为_______Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为_______A．3．如图所示的电路中，电源电压恒定不变，当开关S闭合时    (    )  A．电压表示数变小，电流表示数变小，灯变暗  B．电压表示数变大，电流表示数变大，灯变亮  C．电压表示数不变，电流表示数不变，灯的亮度不变  D．电压表示数不变，电流表示数变小，灯变暗4．如图所示电路，电源电压恒定，当变阻器的滑片P由中点向b端滑动时，电流表和电压表的示数变化情况是    (    )  A．电压表示数变大，电流表示数变小  B．电压表示数不变，电流表示数变大  C．电压表示数变小，电流表示数不变  D．电压表示数不变，电流表示数变小5．如图所示的电路中，电源电压为9V且不变，电阻R1＝12 Ω，R2＝12 Ω，R3＝6 Ω，在以下情况中电流表的示数各是多少？(1)S1、S2都断开时；(2)S1、S2都闭合时；(3)S1闭合，S2断开时． 6．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为_______Ω；当把这个工具接在电压为2 V的电路中，L、R并联的总电阻是_______Ω．7． 2n＋1个阻值均为R的电阻通过导线首尾连成一圈环，相邻的两个电阻之间均可引出一接线柱，从而构成一变阻器，则利用该变阻器可获得不同阻值的个数为_______个；最大阻值为_______．8．如图所示的电路中，AB为粗细均匀的长为L的电阻丝，以AB上各点对B点的电压U为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为 (    )9．用粗细均匀的同种电阻丝制成三个相同的圆圈，并焊接成如图所示的球形框架，用伏安法测出球形框架在A、B两点间的总电阻为R，其中AB这一段电阻丝的电阻为Ro，若用同AB等长，但粗于AB三倍的同种电阻丝将AB替换下来，求替换后的球形框架的总电阻R'．参考答案【基础巩固】1．横截面积　小　2． 15  0.4 　3．0.5　 3 　10　4．2. 25 　5．0.4　 0.2 　6．不变变大　7．C　8．A 　9．(1)0.4 A  (2)15 Ω 　10．(1) 0.3 A　0.6 A  (2)9 V 　0.6 A【拓展提优】1．15  2．5  10  0.6  3．C 　4．D　5．(1)0.375 A  (2)2.25 A  (3)0.75 A6．10  2.5　7．n  n(n＋1)R／(2n＋1)　8．C　9．
