苏科版九年级全册第十四章 欧姆定律3 欧姆定律课时训练

这是一份苏科版九年级全册第十四章 欧姆定律3 欧姆定律课时训练，共4页。

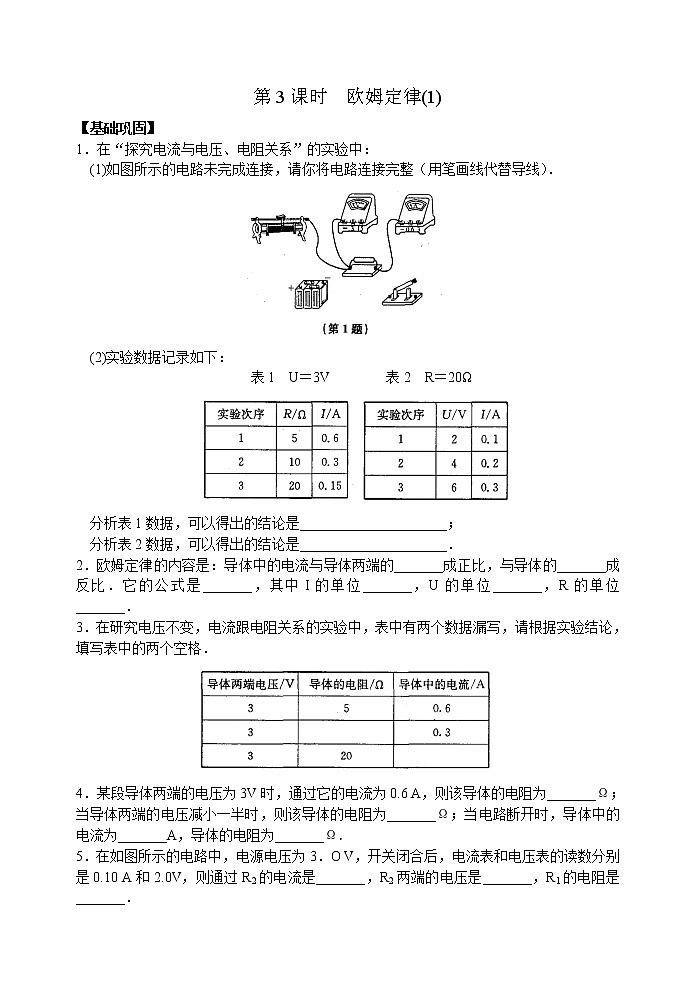

第3课时  欧姆定律(1)【基础巩固】1．在“探究电流与电压、电阻关系”的实验中：  (1)如图所示的电路未完成连接，请你将电路连接完整（用笔画线代替导线）．(2)实验数据记录如下：表1  U＝3V        表2　R＝20Ω分析表1数据，可以得出的结论是_____________________；分析表2数据，可以得出的结论是_____________________．2．欧姆定律的内容是：导体中的电流与导体两端的_______成正比，与导体的_______成反比．它的公式是_______，其中I的单位_______，U的单位_______，R的单位_______．3．在研究电压不变，电流跟电阻关系的实验中，表中有两个数据漏写，请根据实验结论，填写表中的两个空格．4．某段导体两端的电压为3V时，通过它的电流为0.6 A，则该导体的电阻为_______Ω；当导体两端的电压减小一半时，则该导体的电阻为_______Ω；当电路断开时，导体中的电流为_______A，导体的电阻为_______Ω．5．在如图所示的电路中，电源电压为3．O V，开关闭合后，电流表和电压表的读数分别是0.10 A和2.0V，则通过R2的电流是_______，R2两端的电压是_______，R1的电阻是_______．6．下列说法中正确的是    (    )  A．电流跟电压成正比  B．电流跟电阻成反比  C．导体的电阻一定时，导体中的电流跟导体两端的电压成正比  D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比7．如图，将电阻为R的导体接在a、b两点，电压表的示数是12 V．电流表的示数是0.8 A．若换用阻值为4R的导体接在a、b两点，则电压表和电流表的示数分别是    (    )  A．3V，0.2 A    　B．12 V，0.2 A　　  C．3V，0.8 A 　　D．12 V，3.2 A8．一个灯泡的灯丝电阻是4 Ω，当它两端的电压是2.8 V时，求通过该灯泡的电流是多少？ 9．通过一个电阻器的电流是0.4A，电阻器的电阻是90Ω，求它们两端的电压是多大？  【拓展提优】1．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车，其中电源电压保持不变，R为定值电阻，R'为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明    (    )  A．气体的酒精浓度较大，R'阻值较小  B．气体的酒精浓度较大，R'阻值较大  C．气体的酒精浓度较小，R'阻值较小  D．气体的酒精浓度较小，R'阻值较大2．小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5 V，数据及现象记录如下表：请依据上述信息完成以下问题：(1)第4次实验电流表示数如图丁，其读数为_______A．(2)从数据中发现，通过彩灯的电流与电压不成正比，其原因是______________．(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______________．(4)请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断，其他彩灯却仍能发光的原因是_____________________．3．小华和小海同学为了探究导体中电流与电压的关系，他们用A、B两个导体进行实验，实验中多次改变导体两端的电压的大小，并将测量的数据记录在表一、表二中．(1)分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体，_____________________．(2)分析比较实验序号3、5的数据，他们提出了猜想：在电压相同的情况下，通过不同导体的电流不相同．①为验证上述猜想，在已有表一、表二实验数据的基础上，小华重新预设了B导体两端的电压，并测出相应的电流值．小海分析了小华的测量数据后，认为小华的测量数据有问题，他为测量便修改了数据，如表三所示，你认为小海修改数据的做法_______，理由是___________________________________．②为了达到验证上述猜想的目的，请结合表一、表二的实验数据，分析表三设计的不足之处：___________________________________．    参考答案【基础巩固】1．(1)略　(2)电压一定时，电流与电阻成反比　电阻一定时，电流与电压成正比　2．电压电阻　I＝U/R  A 　V  Ω 　3．10　 0.15  4．5  5  0　5  5．0.1A　 1V 　20Ω  6．C 　7．B 　8．0.7A　9．36 V【拓展提优】    1．A 　2．(1)0.18   (2)彩灯电阻因温度的变化而发生改变  (3)第6次实验时灯丝两端电压等于电源电压（或7.5 V）  (4)在220 V(较高电压)下，细金属丝表面的绝缘层被击穿3．(1)通过导体的电流与导体两端的电压成正比　(2)①不正确　数据应以实验测量为准，实验的误差不可避免　②在选用导体B的情况下，与表一中不同导体对比，电压需要相同，应设1.2 V、2.4 V、3.6 V，表三没有相同电压
