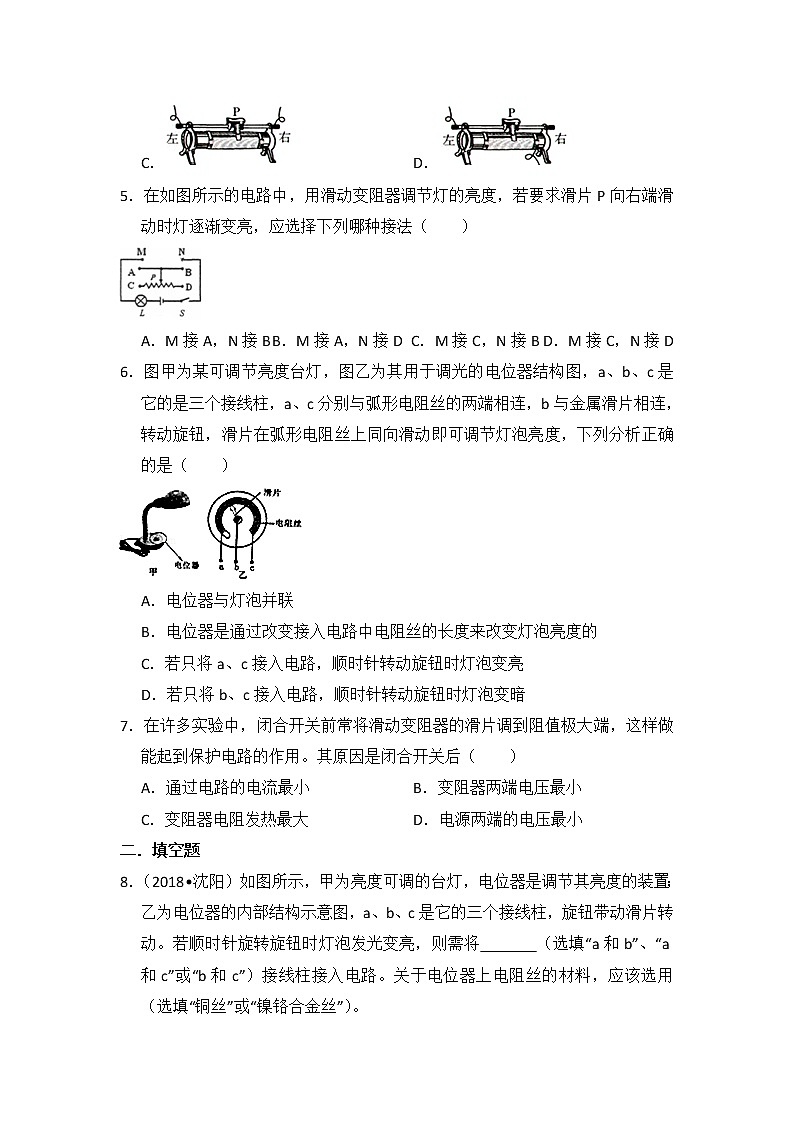

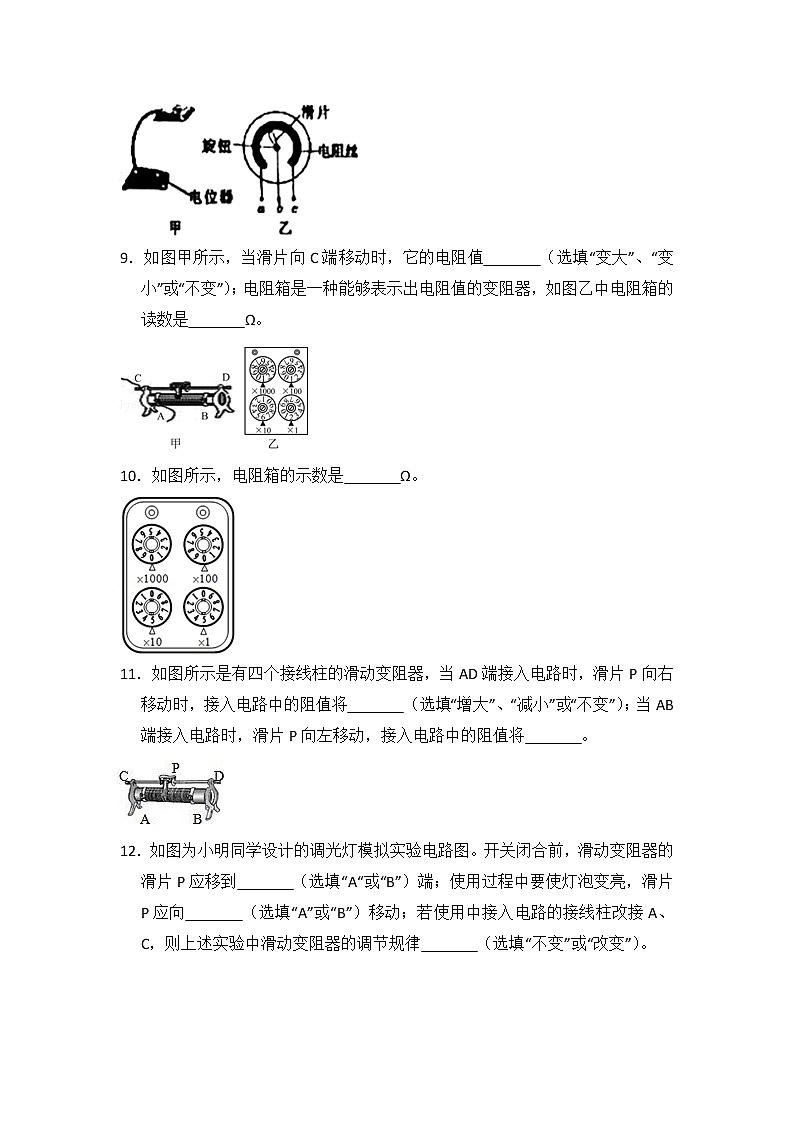

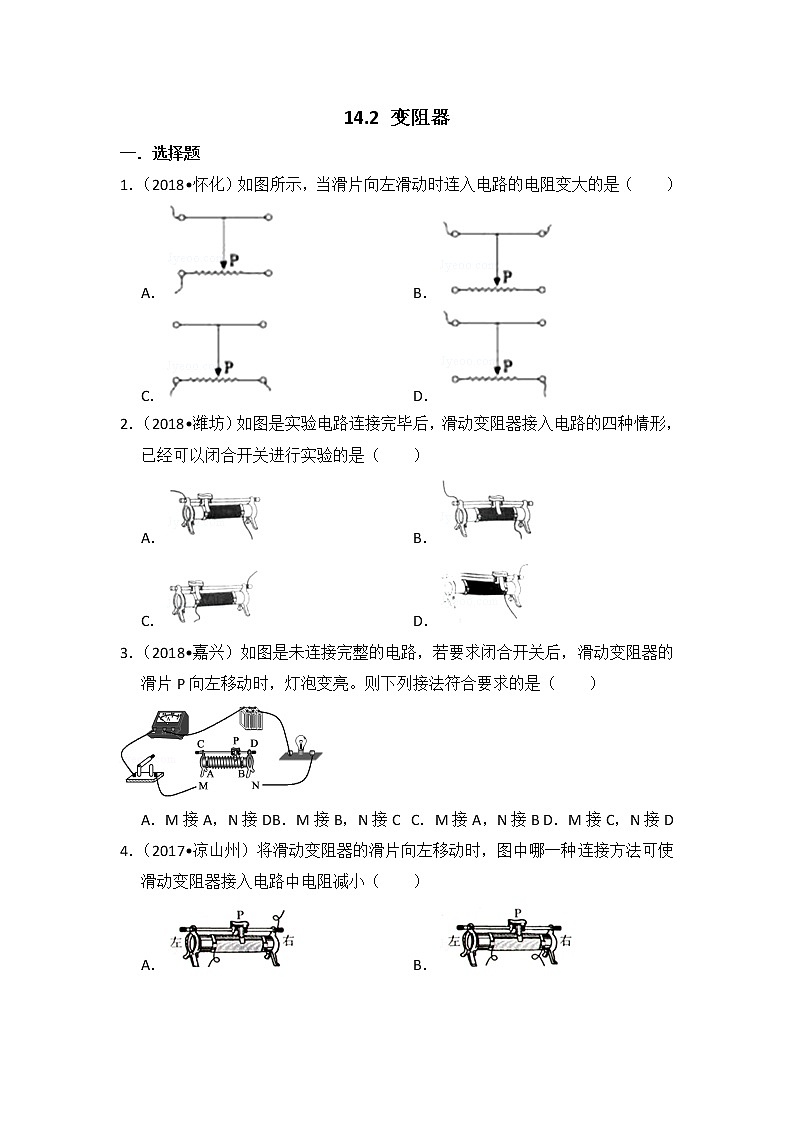

14.2 变阻器一．选择题1．（2018•怀化）如图所示，当滑片向左滑动时连入电路的电阻变大的是（　　）A． B． C． D．2．（2018•潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）A． B． C． D．3．（2018•嘉兴）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D4．（2017•凉山州）将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小（　　）A． B． C． D．5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（　　）A．M接A，N接B B．M接A，N接D C．M接C，N接B D．M接C，N接D6．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．电位器与灯泡并联 B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的 C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗7．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用。其原因是闭合开关后（　　）A．通过电路的电流最小 B．变阻器两端电压最小 C．变阻器电阻发热最大 D．电源两端的电压最小二．填空题8．（2018•沈阳）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　   　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　   　（选填“铜丝”或“镍铬合金丝”）。9．如图甲所示，当滑片向C端移动时，它的电阻值　   　（选填“变大”、“变小”或“不变”）；电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是　   　Ω。10．如图所示，电阻箱的示数是　   　Ω。11．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将　   　（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将　   　。12．如图为小明同学设计的调光灯模拟实验电路图。开关闭合前，滑动变阻器的滑片P应移到　   　（选填“A“或“B”）端；使用过程中要使灯泡变亮，滑片P应向　   　（选填“A”或“B”）移动；若使用中接入电路的接线柱改接A、C，则上述实验中滑动变阻器的调节规律　   　（选填“不变”或“改变”）。　三．实验探究题13．（2018•呼和浩特）小林同学在学习了“伏安法测电功率”的知识后，设计了一个定值电阻的功率能从“0到最大功率”连续变化的电路。电路如图甲所示：（1）实验前，开关应断开，滑片P移到　   　端（选填“a”或“b”）；（2）请你按照他的设计，用笔划线代替导线将实物图乙连接完整（电压表选用0﹣3V档，导线不能交叉）14．在利用滑动变阻器改变小灯泡亮度的实验中，小东正确连接了如图所示的实验电路。闭合开关后发光，小东反复移动滑动变阻器的滑片，发现小灯泡的亮度没有明显变化。经检查，各元件完好，电路连接无故障。（1）请你猜想小灯泡的亮度没有明显变化的原因是　   　。（2）写出检验你的猜想是否正确的方法：　   　。15．如图为“用滑动变阻器改变电流”的实验。（1）在闭合开关前，滑片P应移动到最　   　（填“左”或“右”）端。（2）滑片向A端滑动时，小灯泡　   　（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　   　。16．如图所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。（1）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮。（2）按（1）要求正确连接电路后，在闭合开关前，滑片应调到　   　端。（填“A”或“B”）（3）该滑动变阻器上标有“15Ω  1A”字样，其中的“1A”表示：　   　。（4）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是　   　。乙同学缓慢移动滑片时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片与电阻线圈之间　   　。17．实验课上，老师给出的器材如图所示。（1）要求用滑动变阻器改变小灯泡的亮度，用电流表测小灯泡的电流，用电压表测小灯泡的电压。用铅笔画线代替导线完成电路连接，并在方框内画出相应的电路图。（2）开关闭合前，滑动变阻器的滑动片P应滑到　   　端。（填字母）（3）想使小灯泡变亮，滑片应向　   　端滑动，这时电流表的示数将　   　。18．用滑动变阻器改变小灯泡的亮度。（1）滑动变阻器上标有“20Ω 2A”的字样，2A指的是　   　（2）现再给电源、小灯泡（正常发光时的电流0.3A）、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求：滑动变阻器的滑片向右移灯泡变暗。电流表测灯泡电流，电压表测灯泡两端的电压，请你把实物电路连接完整。（3）连接电路时，开关闭合前，滑片应处于　   　端（最左或最右）（4）请在虚线框中画出对应的电路图。19．用滑动变阻器改变小灯泡的亮度（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图1所示。若要把它其中的两个接线柱连接到电路中去，共有　   　种正确接法；“20Ω”指的是　   　接线柱间的电阻值，“2A”指的是　   　。（2）现再给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。（3）如果你还想知道电路中电流值的改变情况，需在电路中再　   　联一个电流表，并增加　   　根导线。（4）请根据实物电路（图3），在图4的方框内画出电路图。　
答案与解析一．选择题1．【分析】滑动变阻器使用时，接线柱的选取要一上一下。滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左滑动时连入电路的电阻变大，就要使电阻丝接入电路的长度变长，由此入手分析。【解答】解：A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意。C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。故选：D。【点评】本题考查了滑动变阻器的使用，要注意滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个。2．【分析】滑动变阻器的接法是一上一下的原则；在闭合开关前，滑动变阻器阻值应调至最大。【解答】解：根据滑动变阻器的使用规则可知，滑动变阻器的接法是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。故选：A。【点评】本题考查了滑动变阻器在电路中的使用方法，属于基础知识。3．【分析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小；根据滑动变阻器的滑片P的移动方向判定其接法。【解答】解：灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D。故选：A。【点评】本题考查了电路的动态分析、滑动变阻器的接法，属于基础知识。4．【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大。【解答】解：A、这种连接方式接入电路的有效部分是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、图中连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、图中连接上面两个接线柱，连入电路中的是金属杆，相当于导线，这种接法是不能变阻的，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意。故选：A。【点评】本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。5．【分析】（1）灯泡亮度变亮，功率变大，根据P=I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。故选：B。【点评】（1）掌握根据实际功率判断灯泡的亮度。（2）知道电压和电阻，根据欧姆定律判断电流大小。（3）掌握滑动变阻器的原理、作用、接线柱的接法。6．【分析】（1）电位器的实质是滑动变阻器；（2）串联在电路中能改变电路中电流的大小；（3）若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路。【解答】解：A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；B、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故B正确；C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；D、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D错误；故选：B。【点评】此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。7．【分析】在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用。【解答】解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，故A正确；B、根据串联电路分压特点可知，电阻越大分的电压越大，故变阻器两端电压达到最大，故B错误；C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；D、电源两端电压不变，故D错误。故选：A。【点评】本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用。　二．填空题8．【分析】（1）滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法；（2）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。【解答】解：（1）顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。（2）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。故答案为：b和c；镍铬合金线。【点评】本题考查了变阻器的连接方法以及变阻器电阻丝的材料特点，属于基础题目。9．【分析】（1）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变接入电路的电阻大小。观察时重点看下端的接线柱是哪一个。（2）电阻箱的读数方法：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。【解答】解：（1）滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。由图可知，变阻器接的A、C两接线柱，当滑片向C端移动时，滑片与A之间的电阻丝长度变短，所以它的电阻值变小。（2）电阻箱的读数为：1×1000Ω+1×100Ω+6×10Ω+2×1Ω=1162Ω。故答案为：变小；1162。【点评】本题主要考查学生对：滑动变阻器的原理及变阻箱读数的了解和掌握，难度不大。10．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。【解答】解：电阻箱的示数：0×1000Ω+0×100Ω+5×10Ω+5×1Ω=55Ω。故答案为：55。【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数。11．【分析】滑动变阻器限流时，应将滑动变阻器的一上一下两接线柱，此时接入电路部分为接线的下接线柱到滑片之间的部分，则由滑片的移动可知接入电阻的变化；若接下面两个，滑动变阻器全部接入，则滑动变阻器起不到调节作用。【解答】解：当将AD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度增大，故接入电路的阻值将增大；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；故答案为：增大；不变。【点评】本题考查滑动变阻器的使用，要求明确其正确的接法。12．【分析】（1）根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大；（2）根据影响灯泡亮度的因素进行分析，即通过灯泡的电流越大，灯泡的实际功率越大。（3）滑动变阻器的有四个接线柱，都接上面滑动变阻器被短路；都接下面接线柱滑动变阻器相当于定值电阻。所以接入电路时只能选择上面一个下面一个，且关键看下面的接线柱是哪一个。【解答】解：（1）为了保护电路，闭合开关前，需将滑动变阻器的滑片移至阻值最大处，由图知滑片应移至B端；（2）灯泡变亮，说明通过灯泡的电流变大，则滑动变阻器接入电路的阻值减小，由图知滑片应向A端移动。（3）滑动变阻器有四个接线柱，都接上面接线柱时滑动变阻器被短路，都接下面接线柱时滑动变阻器相当于定值电阻。所以，变阻器接入电路时只能选择上面一个、下面一个，且关键看下面的接线柱是哪一个。由图知，原来是接A、D接线柱，若使用中接入电路的接线柱改接A、C，下面仍接了A接线柱，即变阻器接入电路的电阻丝不变，所以滑动变阻器的调节规律不变。故答案为：B；A；不变。【点评】掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的方式，知道实物电路的正确连接方法，并且会根据实物图画出正确电路图，知道实物电路连接过程中的注意事项。　三．实验探究题13．【分析】（1）实验前，滑动变阻器的滑片应置于最大阻值处，同时还要注意实验中调节的要求，据此判断；（2）对照电路图，可根据实验要求连接实物电路。【解答】解：（1）读图可知，滑动变阻器的滑片在b端时，上端的电阻R被短路，其功率为零；当滑动变阻器再滑至a端时，变阻器与电阻R并联，且电阻R的两端电压达到电源电压，其功率最大。根据定值电阻的功率能从“0到最大功率”连续变化的要求，实验前，开关应断开，滑片P应移到b端。（2）对照电路图可知，滑动变阻器下端的两个接线柱都应该接入电路，电压表选择小量程，与定值电阻并联，如图所示。故答案为：（1）b；（2）见上图。【点评】本题中滑动变阻器是整个接入电路的，通过滑片的滑动，调节与定值电阻的并联或串联部分，从而起到对定值电阻的调节作用，是我们应该特别注意的。14．【分析】首先根据题意判断电路的连接是否有故障，元件是否有损坏，如果都没有，再进一步思考是否元件的规格不合要求。【解答】解：（1）由题意可知，小灯泡发光，各元件完好，电路连接无故障，说明是通路。则造成小灯泡的亮度没有明显变化的原因应该是滑动变阻器的最大阻值太小，对电路的调节作用不明显。（2）针对滑动变阻器的最大阻值可能太小，可换用最大阻值更大的滑动变阻器重新接入电路，调节后观察灯泡的亮度变化。故答案为：（1）滑动变阻器的最大阻值太小；（2）换用最大阻值更大的滑动变阻器重新接入电路，调节后观察灯泡的亮度变化。【点评】本题解答的关键是要根据题意得出‘各元件完好，电路连接无故障’，然后再进一步分析产生上述现象的原因。15．【分析】（1）闭合开关前，滑片应该处于最大阻值处；（2）据接入电路的有效电阻的大小，结合欧姆定律分析即可判断；（3）据滑动变阻器的解法分析判断即可解决；【解答】解：（1）据课本可知，在闭合开关前，滑片处于最大阻值处，即滑片P移动到最左边；（2）据图可知，滑片左边的电阻丝接入电路，故若滑片向A端滑动时，接入电路的有效电阻变大，故据欧姆定律可知，此时电路的电流会变小，灯泡变暗；（3）灯泡很暗，说明此时电路中的电阻很大，同时移动滑片灯泡亮度不变，说明滑片不起作用，故能说明此变阻器最下面的两个接线柱接入电路；故答案为：（1）左；（2）变暗；（3）滑动变阻器接入的是下面两个接线柱；【点评】知道并理解滑动变阻器的使用是解决该题的关键。16．【分析】（1）用滑动变阻器来改变灯泡的亮度，说明滑动变阻器和灯泡串联在电路中，然后与电源、开关串联组成电路，据此设计电路图；（2）为防止电路中电流过大烧坏用电器，保护电路的滑动变阻器处于最大阻值处；（3）根据滑动变阻器铭牌的意义作答；（4）根据接线柱的情况分析原因。【解答】解：（1）滑动变阻器和灯泡串联在电路中，因为向右移动滑动变阻器的滑片，灯泡变亮，说明电流变大，变阻器接入电路的阻值减小，所以应选择B、C接线柱，然后与电源、开关、灯泡串联组成电路，如下图所示；（2）按（1）要求正确连接电路后，在闭合开关前，滑片应调到最大阻值处，即A端；（3）该滑动变阻器上标有“15Ω  1A”字样，其中的“1A”表示滑动变阻器允许通过的最大电流为1A；（4）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，灯的亮度都不发生变化，说明滑动变阻器失去了“变阻”的作用；据灯泡很暗可知，此时变阻器接入电路的电阻很大，故原因可能是：导线接在了滑动变阻器的下面两个接线柱上；乙同学缓慢移动滑片时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片与电阻线圈之间接触不良；故答案为：（1）略； （2）A； （3）滑动变阻器允许通过的最大电流为1A；（4）导线接在了滑动变阻器的下面两个接线柱上；接触不良。【点评】本题考查了电路图的设计和实物电路图的连接以及滑动变阻器的使用、电路的动态分析等，涉及到的知识点较多，综合性强，对学生解决问题的能力要求较高。17．【分析】（1）先确定电路的连接方式，然后根据实物电路的画法完成实物图，再根据实物图画出正确的电路图；（2）根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大；（3）根据影响灯泡亮度的因素进行分析，即通过灯泡的电流越大，灯泡的实际功率越大。【解答】解：（1）滑动变阻器按一上一下的接法与灯泡串联；电压表与灯泡并联，因为有两节电池串联（电源电压为3V），故电压表用小量程；由于电源电压较低且有滑动变阻器的保护，电路中电流较小，电流表可用小量程，将灯泡和电流表串联起来。如图所示：（2）为了保护电路，所以闭合开关前，需将滑动变阻器的滑片移至阻值最大处，即B端；（3）想使灯泡变亮，应让灯泡中的电流变大，所以应减小滑动变阻器接入电路的阻值，即向A端移动，这时电流表示数变大。故答案为：（1）见上图；（2）B；（3）A，变大。【点评】知道实物电路的正确连接方法，并且会根据实物图画出正确电路图，知道实物电路连接过程中的注意事项。18．【分析】（1）滑动变阻器铭牌上标有电阻值和电流值，电阻值表示滑动变阻器最大值。电流值表示滑动变阻器允许通过的最大电流。（2）先根据电源电压和灯泡的正常发光时的电流确定电压表和电流表的量程，滑动变阻器与灯泡串联，并且滑动变阻器向右移动，灯泡变暗，说明滑片向右移动时，滑动变阻器接入电路的电阻变大，即滑动变阻器接入电路的电阻丝变长。（3）连接电路时，开关需断开，滑动变阻器移至阻值最大处。（4）根据实物图画出电路图。【解答】解：（1）20Ω表示该滑动变阻器的最大阻值是20Ω；2A表示该变阻器允许通过的最大电流是2A。（2）电源电压为3V，灯泡正常发光时电流为0.3A，故电压表量程选择0～3V，电流表量程选择0～0.6A；滑动变阻器向右移动电阻变大，因此需将滑动变阻器左下接线柱与电流表0.6A的接线柱相连，并将电压表并联在灯泡两端；如图所示：（3）连接电路时，开关需断开，滑动变阻器移至阻值最大处，即最右端。（4）根据实物图画出电路图，如下图：故答案为：（1）该变阻器允许通过的最大电流是2A；（2）如上图；（3）最右；（4）如上图。【点评】本题考查了用滑动变阻器改变小灯泡的亮度的实验，涉及到了电路的连接、电路故障的判断；这种类型的题目，在中考题目中比较常见，题目难度不算很大。19．【分析】（1）根据图1判断滑动变阻器的有效接法；滑动变阻器铭牌上标有“20Ω，2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流。（2）若滑片向右移灯泡变暗，则电流是要变小，电阻变大的，故要下边的左端的接线柱接入电路。（3）可以用电流表测电路中的电流，电流表是串联使用的。（4）根据实物电路，画出电路图。【解答】解：（1）图1有两个下接线柱，一个上接线柱；按照“一上一下”的原则，有2种接法，分别是AC和BC；滑动变阻器铭牌上常标着两个数据：电阻和电流。其中“20Ω”表示这个最大电阻值是20Ω，即AB接线柱间的电阻值为20Ω；“2A”表示允许通过的最大电流是2A。（2）滑动触片向右移动时，灯泡变暗，说明电路中电阻变大，电流减小，因此需将滑动变阻器的左下接线柱接入电路；从电源正极依次串联滑动变阻器、开关、灯泡回到电源负极，如图所示。（3）想知道电路中电流值的改变情况，再用1根导线把电流表串联入电路，即可测电路中的电流。（4）由图3可知，两灯并联，S1接在干路上，S2与L2串联，根据实物电路画出电路图，如下图所示：故答案为：（1）2；AB；允许通过的最大电流是2A；（2）如上图；（3）串；一；（4）见上图。【点评】掌握滑动变阻器的工作原理、连接方法、在电路中的作用等等；在连接实物电路图时，要注意滑动变阻器的接法。
