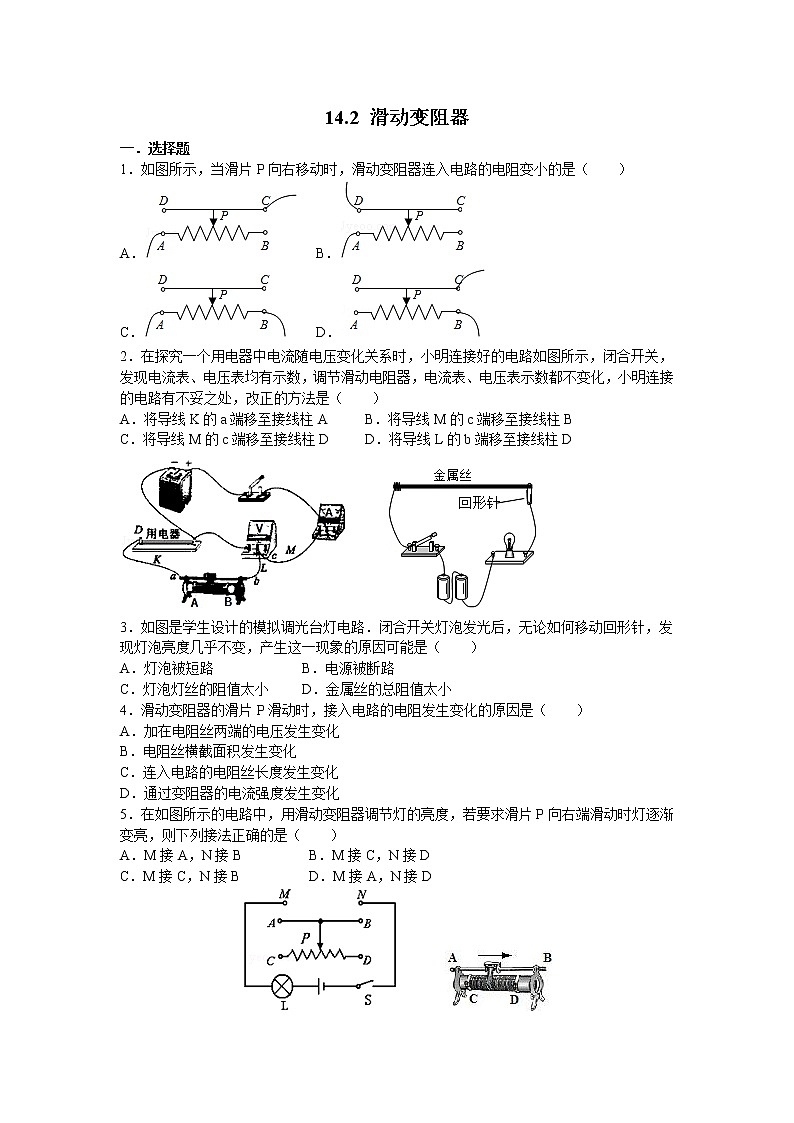

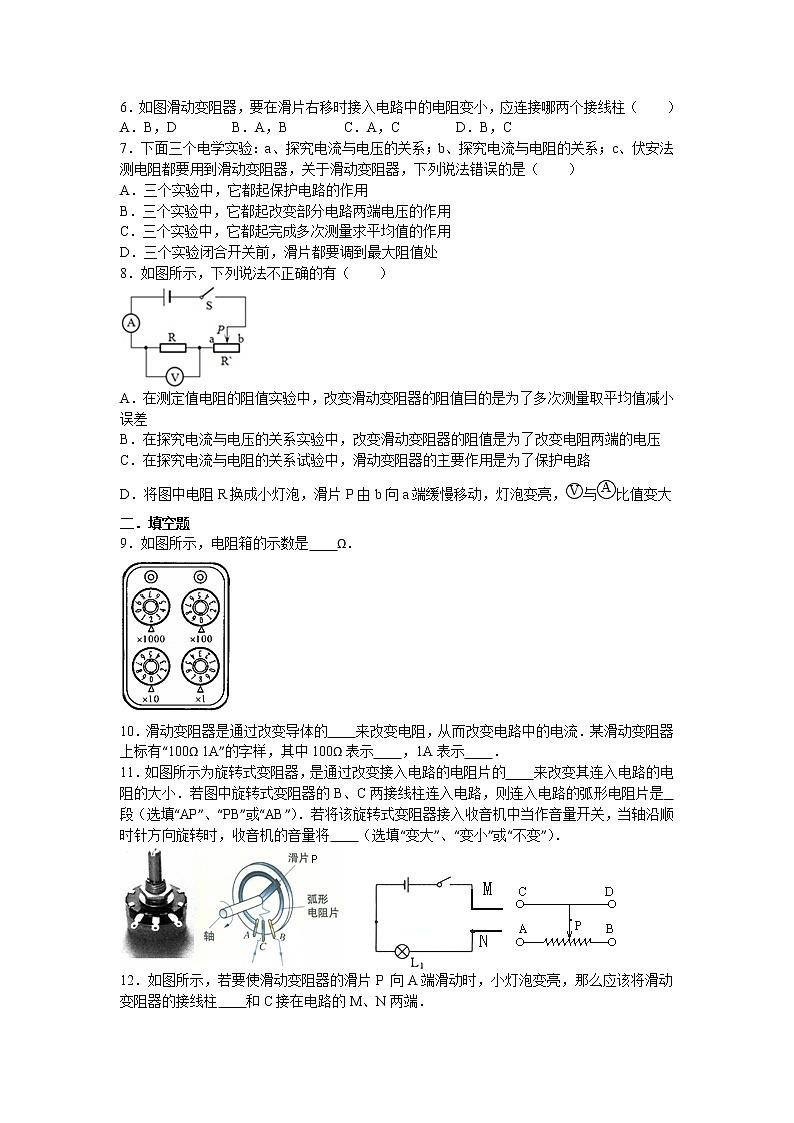

14.2 滑动变阻器一．选择题1．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）A． B． C．     D．2．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（　　）A．将导线K的a端移至接线柱A    B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D    D．将导线L的b端移至接线柱D      3．如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（　　）A．灯泡被短路           B．电源被断路C．灯泡灯丝的阻值太小   D．金属丝的总阻值太小4．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（　　）A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）A．M接A，N接B        B．M接C，N接D C．M接C，N接B        D．M接A，N接D       6．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（　　）A．B，D     B．A，B     C．A，C     D．B，C7．下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（　　）A．三个实验中，它都起保护电路的作用B．三个实验中，它都起改变部分电路两端电压的作用C．三个实验中，它都起完成多次测量求平均值的作用D．三个实验闭合开关前，滑片都要调到最大阻值处8．如图所示，下列说法不正确的有（　　）A．在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B．在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C．在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D．将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大二．填空题9．如图所示，电阻箱的示数是　　Ω．10．滑动变阻器是通过改变导体的　　来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示　　，1A表示　　．11．如图所示为旋转式变阻器，是通过改变接入电路的电阻片的　　来改变其连入电路的电阻的大小．若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是　　段（选填“AP”、“PB”或“AB”）．若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将　　（选填“变大”、“变小”或“不变”）．    12．如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱　　和C接在电路的M、N两端．13．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到　　端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为　　A．     14．如图所示的电路中，当闭合开关后，把滑动变阻器滑片向右移动，这时滑动变阻器接入电路中的阻值将　　，灯泡的亮度将变　　． 三．解答题15．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最　　（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡　　（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　　．16．电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器　　（填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将　　和　　（填相应的字母）接入电路．17．在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于　　状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的　　端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是　　．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为　　安．18．电阻箱也是一种变阻器．如图所示是两种常见的电阻箱：旋盘式电阻箱和插孔式电阻箱的示意图，则图甲中电阻箱的示数为　　Ω，图乙中电阻箱的示数为　　Ω．19．如图甲所示的是插入式电阻箱的结构示意图，它的最大阻值是　　Ω，图中A、B两个接线柱之间的电阻值是　　Ω；如图乙所示，当滑片向B端滑动时，接入电路的电阻　　（填“变大”、“变小”或“不变”），电流将　　（填“变大”、“变小”或“不变”）．20．小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）连接电路时，开关S应处在　　状态，滑动变阻器的滑片P应置于　　端；（3）正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为　　；A．滑动变阻器R短路    B．滑片P接触不良    C．灯泡L短路     D．灯泡L断路（4）若想电流表的示数增大，则滑片P应向　　移动（“右”或“左”）．参考答案与解析一．选择题1．（2016•新疆）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）A． B． C．     D．【分析】首先明确此种接法中被利用的电阻，然后根据接入电路的电阻丝的长度确定电阻的变化．【解答】解：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．故选D．【点评】本题考查了滑动变阻器的使用；能够正确的确定接入电路的电阻丝是哪一段，是解答本题的关键．　2．（2016•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（　　）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D【分析】由电路图可知，滑动变阻器没有按一上一下的原则串联在电路中，而是全接到上方两个接线柱上；要测用电器中电流随电压变化关系时电压表应并联在用电器的两端，而电路图中电压表测电源的电压．【解答】解：A、将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压示数不变，不能进行实验探究，故A不可行；B、将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故B可行；C、将导线M的c端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；D、将导线L的b端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B．【点评】本题考查了滑动变阻器和电压表的使用，关键是知道改正后的电路滑动变阻器应可以改变用电器的电压、电压表测用电器两端的电压．　3．如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（　　）A．灯泡被短路 B．电源被断路C．灯泡灯丝的阻值太小 D．金属丝的总阻值太小【分析】本题中的金属丝相当于一个滑动变阻器，它和灯泡串联分压，分析四个选项引起的电路变化选择正确答案．【解答】解：据题意可知，金属丝和小灯泡串联分压，在移动回形针的过程中，发现灯泡发光，但亮度几乎不变；AB、灯泡被短路、电源被断路，灯都不能发光，故AB不符合题意；C、灯泡和金属丝串联，若灯丝的阻值太小、分压太小，则灯不会发光，故C不符合题意；D、灯泡和金属丝串联，若金属丝的总阻值太小、分压太小，在移动回形针的过程中，灯两端的电压几乎不变，灯泡的实际功率几乎不变，灯泡的亮度几乎不变，故D符合题意．故选D．【点评】此题主要考查的是串联电路的分压特点、灯泡的亮度变化等问题，属于基础题目．　4．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（　　）A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化【分析】根据滑动变阻器的工作原理进行判断：改变连人电路电阻丝的长度，改变连人电路的电阻，改变电路中的电流．【解答】解：滑动变阻器的滑片P滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化．整个过程中电阻丝的横截面积都没有变化．故选C．【点评】本题要掌握滑动变阻器的工作原理、连人电路电阻变化的原因和变化的结果．　5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D【分析】滑动变阻器在使用时，要一上一下连接，且其最终阻值的变化取决于下端接线柱接哪一个，据此，结合题干要求进行解答．【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短．M应该接A或B，N接D．故选D．【点评】掌握滑动变阻器的原理、作用、接线柱的接法．并会根据实际功率判断灯泡的亮度．　6．如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（　　）A．B，D B．A，B C．A，C D．B，C【分析】滑动变阻器的正确接法是“一上一下”．判断电阻的大小变化要根据下面的接线柱．【解答】解：滑片向右滑动，接入电路中的电阻变小．所以下面的接线柱一定要接D，上面的可以接A或B．故选A．【点评】此题考查了滑动变阻器的正确接法及电阻大小的判断．　7．下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（　　）A．三个实验中，它都起保护电路的作用B．三个实验中，它都起改变部分电路两端电压的作用C．三个实验中，它都起完成多次测量求平均值的作用D．三个实验闭合开关前，滑片都要调到最大阻值处【分析】（1）滑动变阻器的作用：①保护电路；②改变电路中的电流大小，改变部分电路两端的电压；（2）滑动变阻器在使用时，闭合开关前滑片都要调到最大阻值处．（3）在探究电流与电压的关系时，要保持电阻一定，研究电流与电压的关系；在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；在伏安法测电阻实验中，多次测量取平均值可以减小测量误差，使测量结果更接近真实值；【解答】解：在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻的实验中：（1）在闭合开关前，滑动变阻器的滑片都要调到最大阻值处，起到保护电路的作用；故AD正确；（2）在实验过程中，调节滑动变阻器的滑片，可以改变部分电路两端的电压，起到分压的作用，故B正确；（3）伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差，而其它两个实验不是，故C错误．故选：C．【点评】题目列举的三个实验是电学最重要的实验，有相似之处，但都存在本质的区别，注意找出异同，系统掌握．　8．如图所示，下列说法不正确的有（　　）A．在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B．在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C．在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D．将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大【分析】（1）据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断；（2）小灯泡的电阻是变化的，即其受温度的影响，温度越高，电阻越大．【解答】解：A、在测定值电阻的阻值实验中，为了减小误差，即通过改变滑动变阻器的阻值目的多次测量电阻，最后得出电阻的平均值，故A正确；B、在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压，故B正确；C、在探究电流与电阻的关系试验中，滑动变阻器的主要作用是调节定值电阻两端的电压不变，故C错误；D、由于灯丝的电阻受温度的影响，故将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，变阻器的有效电阻变小，电路电流变大，灯泡变亮，同时灯泡温度变高，故其阻值变大，所以与比值变大，故D正确；故选C．【点评】此题考查变阻器在电学实验中的具体应用，是一道综合题．　二．填空题9．如图所示，电阻箱的示数是　2008　Ω．【分析】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．【解答】解：图中电阻箱示数是：2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω．故答案为：2008．【点评】在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数．　10．（2016•宝山区一模）滑动变阻器是通过改变导体的　长度　来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示　其最大阻值为100Ω　，1A表示　允许通过它的最大电流是1A　．【分析】（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“100Ω、1A”，标明最大电阻值和允许通过的最大电流．【解答】故答案为：（1）滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．（2）滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示其最大阻值为100，1A表示允许通过它的最大电流是1A．故答案为：长度； 其最大阻值为100Ω；允许通过它的最大电流是1A．【点评】（1）掌握电阻大小的影响因素，根据影响因素能判断电阻大小变化．（2）掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等．　11．如图所示为旋转式变阻器，是通过改变接入电路的电阻片的　长度　来改变其连入电路的电阻的大小．若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是　PB　段（选填“AP”、“PB”或“AB”）．若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将　变大　（选填“变大”、“变小”或“不变”）．【分析】变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；接入电路中的电阻丝的长度越长，电阻越大．【解答】解：如图所示为旋转式变阻器，是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小的；图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是PB段，当轴顺时针旋转时，它连入电路的电阻丝的长度变短，故它连入电路的电阻将变小，电流变大，故收音机的音量变大．故答案为：长度；PB；变大．【点评】解答本题的关键要明确滑动变阻器的原理以及旋钮型变阻器接入的为哪一部分，则由触片的移动可知接入电阻的变化．　12．如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱　A　和C接在电路的M、N两端．【分析】（1）滑动变阻器的工作原理是靠改变接入电路电阻丝的长度，来改变电阻大小的；它的正确接法是“一上一下”．（2）滑动变阻器接入电路的阻值是由下方接线柱决定的：若滑片靠近下方接线柱，电阻减小；若远离下方接线柱，电阻变大．【解答】解：滑片P向A端滑动时，灯泡变亮，说明电路中电流变大，由I=可知，在电源电压不变时，电流变大，滑动变阻器接入电路的阻值变小，所以，滑动变阻器下面的接线柱A接线柱接在电路中，另外一个接线柱可以连接上面的C或者D．故答案为：A．【点评】本题考查了滑动变阻器的原理和正确连接的方法，能根据滑动变阻器的原理按要求正确接入电路是解决本题的关键．　13．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到　b　端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为　0.3　A．【分析】（1）滑动变阻器在使用时，闭合开关前，滑片P要位于最大阻值处，使接入电路中的阻值最大；（2）首先确定电流表的量程和最小分度值，读出电流表的示数，即通过灯L的电流大小．【解答】解：闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中的电阻最大；电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，故通过灯L的电流为0.3A．故答案为：b；0.3．【点评】本题主要考查了滑动变阻器的使用方法和电流表的使用规则，理解相关的知识点，比较容易解答．14．如图所示的电路中，当闭合开关后，把滑动变阻器滑片向右移动，这时滑动变阻器接入电路中的阻值将　变大　，灯泡的亮度将变　变暗　．【分析】分析滑动变阻器接入电路中的部分，判断滑片移动时接入电路中电阻的变化，从而可得灯泡的亮度变化．【解答】解：由图知，变阻器的左半部分接入电路，滑片向右移动时，滑动变阻器接入电路中的阻值将变大，电路中的总电阻变大，由I=可知，电路中的电流变小，灯泡的实际功率变小，灯泡的亮度将变暗．故答案为：变大；变暗．【点评】本题主要考查了滑动变阻器的应用，最关键的要看下面接哪个接线柱，根据滑片与下面接线柱距离的变化判断出滑动变阻器阻值的变化．　三．解答题15．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最　左　（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡　变暗　（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　滑动变阻器接入的是下面两个接线柱　．【分析】（1）闭合开关前，滑片应该处于最大阻值处；（2）据接入电路的有效电阻的大小，结合欧姆定律分析即可判断；（3）据滑动变阻器的解法分析判断即可解决；【解答】解：（1）据课本可知，在闭合开关前，滑片处于最大阻值处，即滑片P移动到最左边；（2）据图可知，滑片左边的电阻丝接入电路，故若滑片向A端滑动时，接入电路的有效电阻变大，故据欧姆定律可知，此时电路的电流会变小，灯泡变暗；（3）灯泡很暗，说明此时电路中的电阻很大，同时移动滑片灯泡亮度不变，说明滑片不起作用，故能说明此变阻器最下面的两个接线柱接入电路；故答案为：（1）左；（2）变暗；（3）滑动变阻器接入的是下面两个接线柱；【点评】知道并理解滑动变阻器的使用是解决该题的关键．16．电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器　串　（填“串”或“并”）联．已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将　A　和　B　（填相应的字母）接入电路．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度．当电路中电阻改变时，滑动变阻器应与被控制元件串联，根据欧姆定律可判断电路中电流的变化．【解答】解：收音机上用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收音机音量的目的．所以电位器应与扬声器串联．顺时针方向旋转调节旋纽时，提高音量，即使扬声器电流变大，电阻变小，由图应A和B接入电路．故答案为：串；A；B．【点评】本题主要考查滑动变阻器在实际生活中的应用的了解和掌握，关键是掌握滑动变阻器的原理和使用方法，是一道基础题．　17．在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于　断开　状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的　右　端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是　电流表正负接线柱接反了　．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为　0.4　安．【分析】为了保护电路，连接电路时，开关处于断开状态，滑动变阻器的滑片处于最大阻值处；使用电流表时，电流要从正接线柱流入，从负接线柱流出；读取电流表示数时，首先要明确电流表选择的量程和对应的分度值，读数时视线与指针所对刻线相垂直．【解答】解：连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；由图知，电流表指针向左偏转，原因是正负接线柱接反了；由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A．故答案为：断开；右；电流表正负接线柱接反了；0.4．【点评】本题考查了用滑动变阻器改变电路电流实验，涉及的知识点较多，但都属于基础题．　18．电阻箱也是一种变阻器．如图所示是两种常见的电阻箱：旋盘式电阻箱和插孔式电阻箱的示意图，则图甲中电阻箱的示数为　427　Ω，图乙中电阻箱的示数为　100　Ω．【分析】（1）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加；（2）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了；【解答】解：（1）由图可知，电阻箱接入电路的阻值：R=0×1000Ω+4×100Ω+2×10Ω+7×1Ω=427Ω；（2）当4个铜塞都拔出时，此时4根电阻丝串联，总电阻最大，它们的总电阻R=10Ω+20Ω+20Ω+50Ω=100Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入．由图可知，该电阻箱之间的电阻是100Ω．故答案为：427；100．【点评】本题考查学生对两种电阻箱了解与掌握，注意区分读数方法，特别是插入式电阻箱的读数方法：拔出的为连入的电阻．　19．如图甲所示的是插入式电阻箱的结构示意图，它的最大阻值是　15　Ω，图中A、B两个接线柱之间的电阻值是　7　Ω；如图乙所示，当滑片向B端滑动时，接入电路的电阻　变大　（填“变大”、“变小”或“不变”），电流将　变小　（填“变大”、“变小”或“不变”）．【分析】（1）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻就消失了．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小，从而改变电路中的电流；哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片之间的部分．【解答】解：（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω．（2）如图，滑动变阻器滑片左边的电阻丝接入了电路，当滑片向B端移动时，接入电路的电阻丝的长度变长，电阻变大，电源电压不变，根据I=可知，电流变小．故答案为：15；7；变大；变小．【点评】（1）滑动变阻器与电阻箱的比较：滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中电阻；电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的，没有滑动变阻器变化准．（2）滑动变阻器的原理：通过改变接入电路中电阻丝的长度来改变电阻；能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．　20．小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；（2）连接电路时，开关S应处在　断开　状态，滑动变阻器的滑片P应置于　右　端；（3）正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为　B　；A．滑动变阻器R短路    B．滑片P接触不良    C．灯泡L短路     D．灯泡L断路（4）若想电流表的示数增大，则滑片P应向　左　移动（“右”或“左”）．【分析】（1）滑动变阻器控制电路时应一上一下串联接入电路，电流表应串联接入电路，电压表与灯泡并联，由此分析判断错误并改正；（2）连接电路时，开关应断开，滑动变阻器的滑片应置于最大值处；（3）常见电路故障有断路与短路，分析清楚电路结构，根据电流表和电压表的示数判断电路中出现断路或短路；（4）据图判断出变阻器的那一段电阻丝接入电路，而后分析判断即可．【解答】解：（1）由实物图可知，滑动变阻器的解法是一上一下，解法正确；但此时电流表与灯泡并联，电压表却串联在电路中了，所以应该让电流表与灯泡串联，电压表与灯泡串联了，修改电路连接如图所示：；（2）为了保护电路，连接电路时开关应处于断开状态，滑动变阻器的滑片应置于最大值右端；（3）由图可知，小灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测小灯泡两端的电压；A、如果滑动变阻器R短路，整个电路仍然是通路，电流表、电压表示数都不为零，故A不符合题意；B、如果滑片P接触不良，整个电路断路，电流表、电压表示数都为零，故B符合题意；C、如果小灯泡短路，电压表示数为零，电流表示数不为零，故C不符合题意；D、如果小灯泡断路，电流表示数为零；电压表测量电源电压，示数不为零，故D不符合题意．故选：B．（4）据图可知，滑片左边的电阻丝接入电路，所以若使得电流变大，即电阻变小，有效长度变短，故滑片应该向左移动．故答案为：（1）见上图；（2）断开；右；（3）B；（4）左．【点评】此题考查了实物图的连接、滑动变阻器的使用、电路的故障判断等知识点，是一道综合题．
