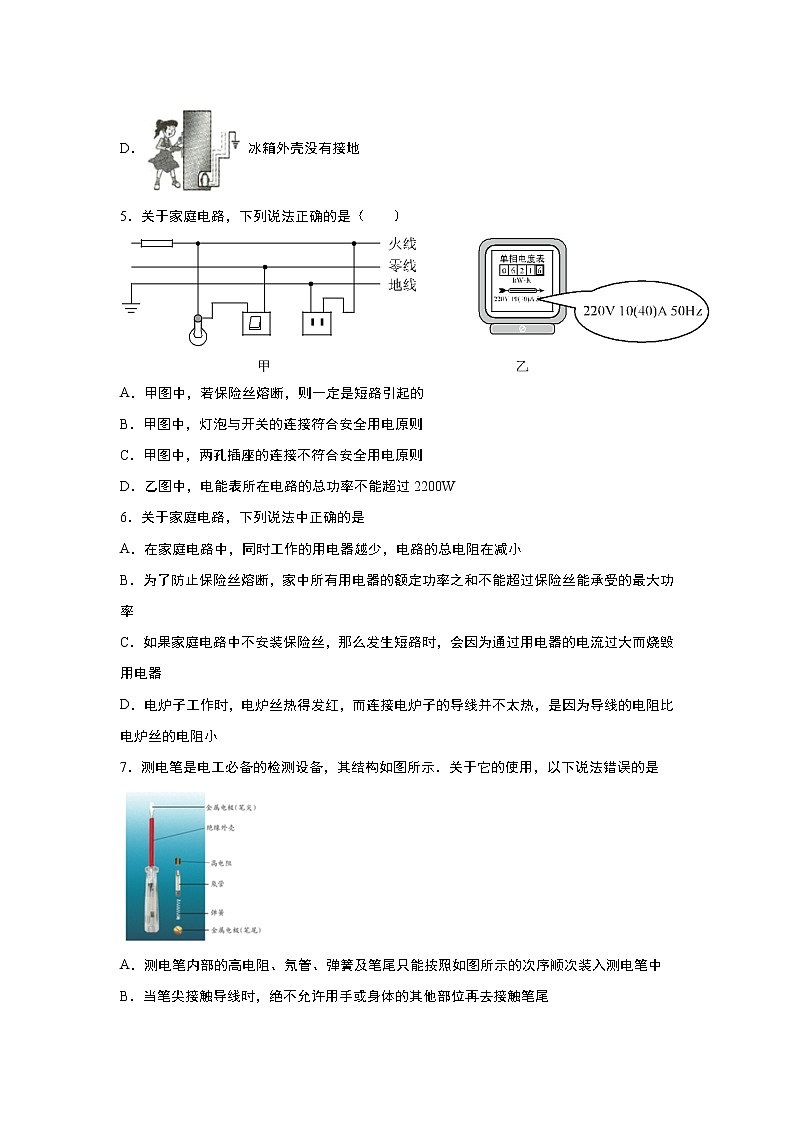

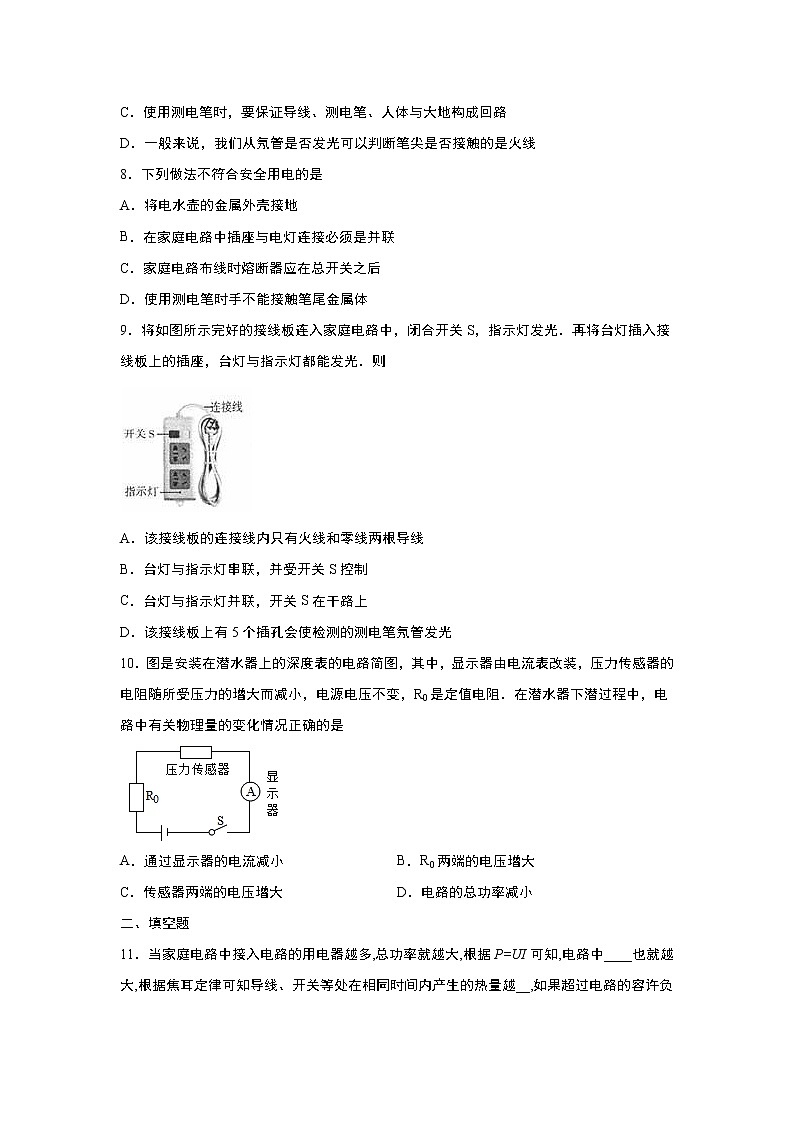

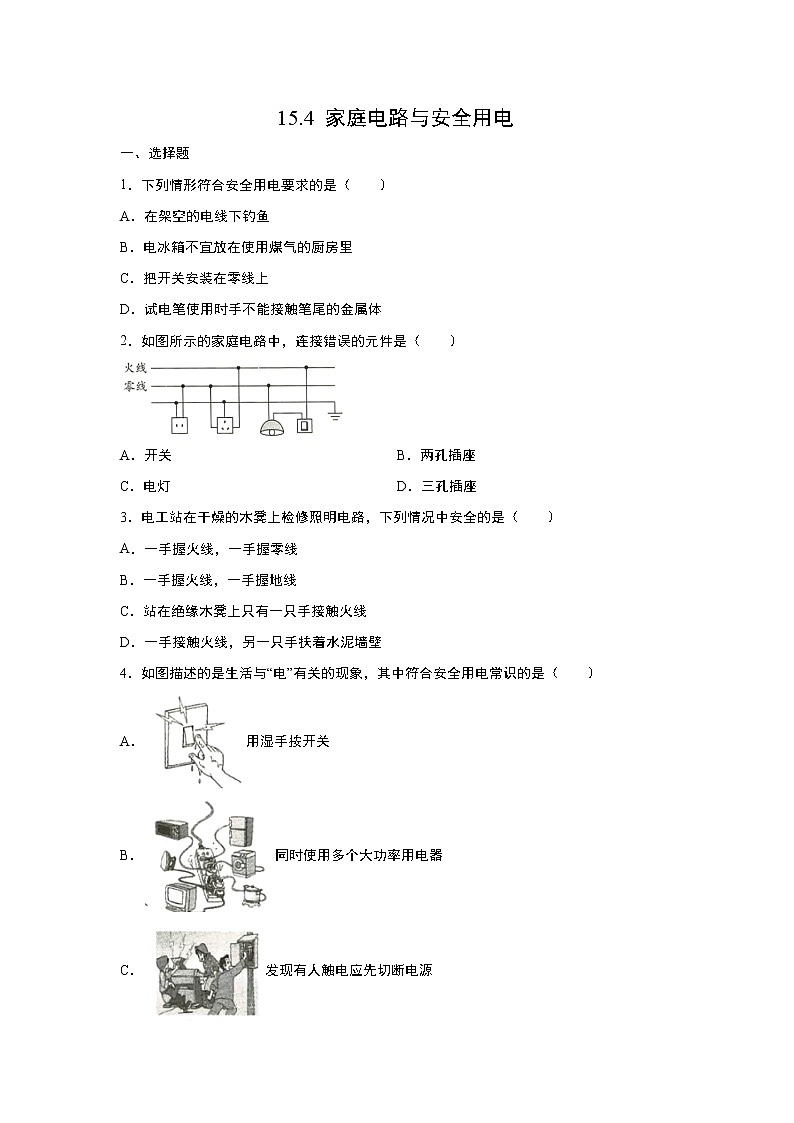

15.4 家庭电路与安全用电一、选择题 1．下列情形符合安全用电要求的是（    ）A．在架空的电线下钓鱼B．电冰箱不宜放在使用煤气的厨房里C．把开关安装在零线上D．试电笔使用时手不能接触笔尾的金属体2．如图所示的家庭电路中，连接错误的元件是（    ）A．开关 B．两孔插座C．电灯 D．三孔插座3．电工站在干燥的木凳上检修照明电路，下列情况中安全的是（    ）A．一手握火线，一手握零线B．一手握火线，一手握地线C．站在绝缘木凳上只有一只手接触火线D．一手接触火线，另一只手扶着水泥墙壁4．如图描述的是生活与“电”有关的现象，其中符合安全用电常识的是（    ）A．用湿手按开关B．同时使用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地5．关于家庭电路，下列说法正确的是（    ）A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W6．关于家庭电路，下列说法中正确的是A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小7．测电笔是电工必备的检测设备，其结构如图所示．关于它的使用，以下说法错误的是A．测电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中B．当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾C．使用测电笔时，要保证导线、测电笔、人体与大地构成回路D．一般来说，我们从氖管是否发光可以判断笔尖是否接触的是火线8．下列做法不符合安全用电的是A．将电水壶的金属外壳接地B．在家庭电路中插座与电灯连接必须是并联C．家庭电路布线时熔断器应在总开关之后D．使用测电笔时手不能接触笔尾金属体9．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光．则A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光10．图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况正确的是A．通过显示器的电流减小 B．R0两端的电压增大C．传感器两端的电压增大 D．电路的总功率减小二、填空题 11．当家庭电路中接入电路的用电器越多,总功率就越大,根据P=UI可知,电路中____也就越大,根据焦耳定律可知导线、开关等处在相同时间内产生的热量越__,如果超过电路的容许负荷,容易引起火灾.12．(1)在家庭电路中，为了防止触电，必须把用电器的开关装在______(选填“火”“零”或“地”)线与用电器之间。(2)安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V 6 A)、S2(250 V 16 A)。为了安全和实用，应选用开关______和图中_____(选填“甲”或“乙”)插座。13．你家中用电器的额定电压一般是_____V，通常情况下它们以________的连接方式接入电路；用电饭煲煮饭是因为电流具有______效应．如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是____________________（说出一种即可）．14．现代生活已经离不开电了，电在工厂，电在学校，电在商场……电也在我们的生活中．如图所示是家庭电路的组成示意图．(1)正确握住测电笔，且使笔尖插入图中插座A的_____(选填“左”或“右”)孔，可以观察到氖管发光．(2)螺口灯泡的螺旋要接在________线上．15．测电笔是用来辨别________和________的工具；使用时要用________接触金属体笔尾，笔尖接触电线，如果氖管发光，表明接触的是________，如果氖管不发光，表明接触的是________．16．家庭电路的火线与零线之间的电压为________V，考虑到用电安全，家庭电路中一般还接有________线，防止发生人员触电事故．照明电灯与控制开关之间应该________（选填“串联”或“并联”），同时还要让控制开关接在________．17．在家庭电路中，假如站在地上的人一只手接触了火线，如图所示，由于人体是________（选填“导体”或“绝缘体”），人体成为闭合电路中的一部分，就会有________通过人体，发生触电事故，经验证明，只有不高于________的电压对人体才是安全的．  18．家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________．19．小亮在开着空调的书屋复习功课，妈妈又在用电炒锅炒菜，就在这个时候爸爸准备在卫生间用电热水器洗澡，当爸爸按下开关的瞬间，家里的空气开关就“跳闸”了，原因可能是电路中 ________（选填“串联”或“并联”）的用电器过多，导致电路中 ________过大而引起的引起“跳闸”．20．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电三、解答题 21．图是部分照明电路．用笔画线代替导线，将开关和电灯接入照明电路．22．请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作．23．如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连 在一起）实物图．开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用．请将图中电路连接完整．24．工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光 ，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________      1．B  2．B   3．C  4．C   5．C  6．D   7．B  8．D  9．C  10．B11．电流    多    12．火    S2    甲    13．220    热    用电器短路    用电器总功率过大    14．右　     零    15．火线　    零线    　手　    火线　    零线    16．220；地； 串联；火线上17．导体电流36V18．将三根额定电流为1A 的保险丝并联．19．并联电流20．并    EF    会    21．22．23．24．短路    断路    正常
