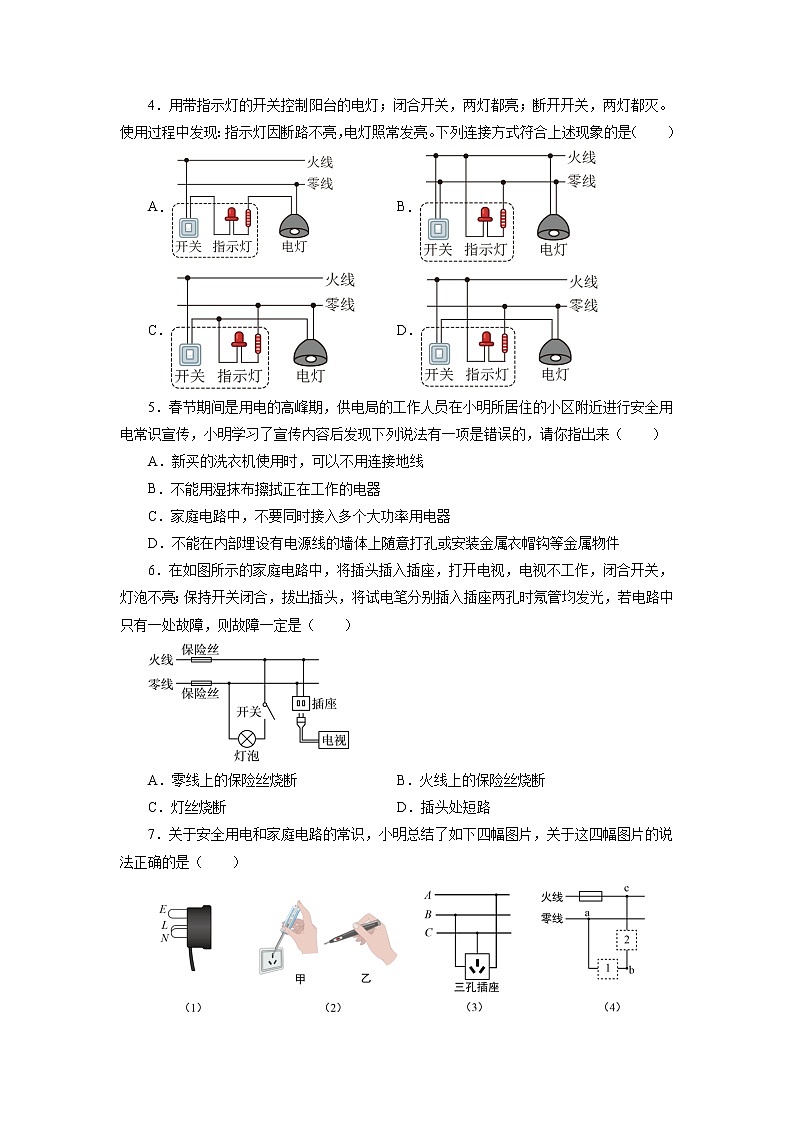

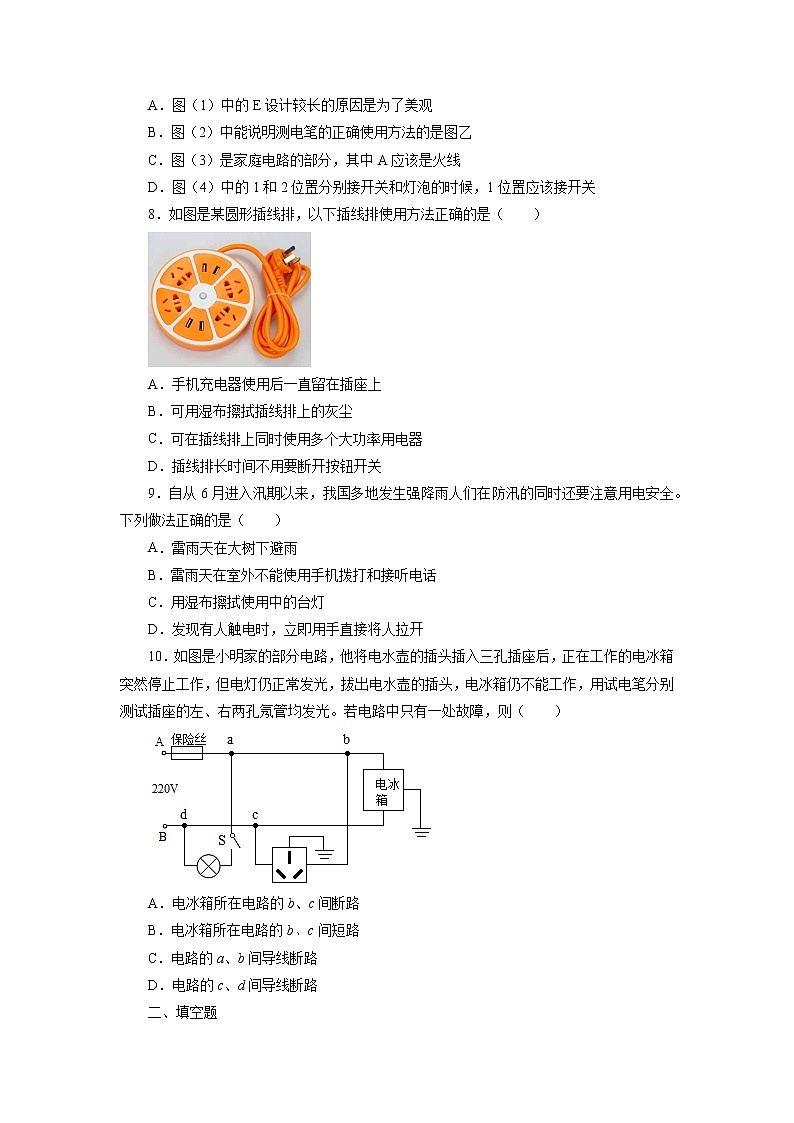

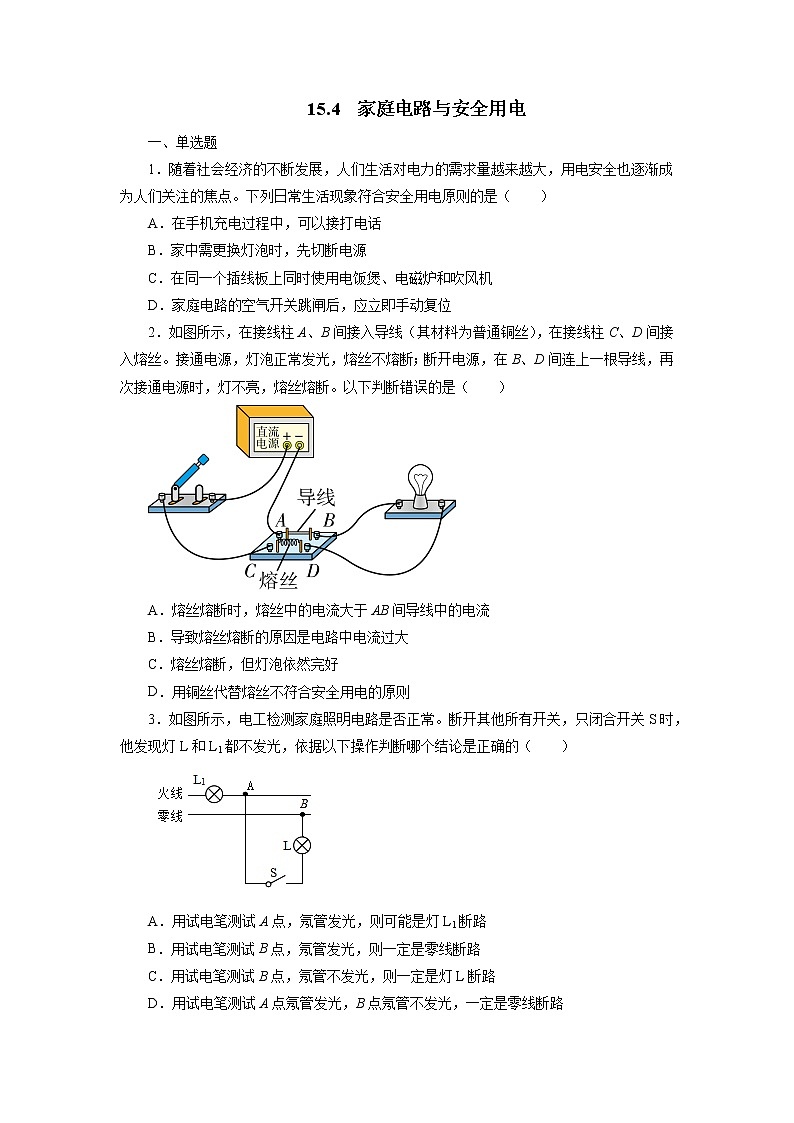

15.4 家庭电路与安全用电一、单选题1.随着社会经济的不断发展,人们生活对电力的需求量越来越大,用电安全也逐渐成为人们关注的焦点。下列日常生活现象符合安全用电原则的是( )A.在手机充电过程中,可以接打电话B.家中需更换灯泡时,先切断电源C.在同一个插线板上同时使用电饭煲、电磁炉和吹风机D.家庭电路的空气开关跳闸后,应立即手动复位2.如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入熔丝。接通电源,灯泡正常发光,熔丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。以下判断错误的是( )A.熔丝熔断时,熔丝中的电流大于AB间导线中的电流B.导致熔丝熔断的原因是电路中电流过大C.熔丝熔断,但灯泡依然完好D.用铜丝代替熔丝不符合安全用电的原则3.如图所示,电工检测家庭照明电路是否正常。断开其他所有开关,只闭合开关S时,他发现灯L和L1都不发光,依据以下操作判断哪个结论是正确的( )A.用试电笔测试A点,氖管发光,则可能是灯L1断路B.用试电笔测试B点,氖管发光,则一定是零线断路C.用试电笔测试B点,氖管不发光,则一定是灯L断路D.用试电笔测试A点氖管发光,B点氖管不发光,一定是零线断路4.用带指示灯的开关控制阳台的电灯;闭合开关,两灯都亮;断开开关,两灯都灭。使用过程中发现:指示灯因断路不亮,电灯照常发亮。下列连接方式符合上述现象的是( )A. B.C. D.5.春节期间是用电的高峰期,供电局的工作人员在小明所居住的小区附近进行安全用电常识宣传,小明学习了宣传内容后发现下列说法有一项是错误的,请你指出来( )A.新买的洗衣机使用时,可以不用连接地线B.不能用湿抹布擦拭正在工作的电器C.家庭电路中,不要同时接入多个大功率用电器D.不能在内部埋设有电源线的墙体上随意打孔或安装金属衣帽钩等金属物件6.在如图所示的家庭电路中,将插头插入插座,打开电视,电视不工作,闭合开关,灯泡不亮;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光,若电路中只有一处故障,则故障一定是( )A.零线上的保险丝烧断 B.火线上的保险丝烧断C.灯丝烧断 D.插头处短路7.关于安全用电和家庭电路的常识,小明总结了如下四幅图片,关于这四幅图片的说法正确的是( )A.图(1)中的E设计较长的原因是为了美观B.图(2)中能说明测电笔的正确使用方法的是图乙C.图(3)是家庭电路的部分,其中A应该是火线D.图(4)中的1和2位置分别接开关和灯泡的时候,1位置应该接开关8.如图是某圆形插线排,以下插线排使用方法正确的是( )A.手机充电器使用后一直留在插座上B.可用湿布擦拭插线排上的灰尘C.可在插线排上同时使用多个大功率用电器D.插线排长时间不用要断开按钮开关9.自从6月进入汛期以来,我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是( )A.雷雨天在大树下避雨B.雷雨天在室外不能使用手机拨打和接听电话C.用湿布擦拭使用中的台灯D.发现有人触电时,立即用手直接将人拉开10.如图是小明家的部分电路,他将电水壶的插头插入三孔插座后,正在工作的电冰箱突然停止工作,但电灯仍正常发光,拔出电水壶的插头,电冰箱仍不能工作,用试电笔分别测试插座的左、右两孔氖管均发光。若电路中只有一处故障,则( )A.电冰箱所在电路的b、c间断路B.电冰箱所在电路的b、c间短路C.电路的a、b间导线断路D.电路的c、d间导线断路二、填空题11.家庭电路中的正常电压是___________ V,电热水壶是利用电流的___________工作的。小明将电灯按如图所示的方法接入家庭电路,当电路中的开关S断开时,站在地面上的人用手接触电路中的点___________(选填“会”或“不会”)触电。12.小明家中的洗衣机、电冰箱等用电器需要使用三线插头,其中一条标有L的插脚接______线,标有E的插脚的作用是使用电器的金属外壳______。13.如图是常见的家庭电路。从图中发现:电灯与插座______(选填“串联”或“并联”),开关安装在______(选填“火线”或“零线”)上。三孔插座的上方孔必须与______(选填“火线”或“零线”或“地线”)接通。14.电压越高越危险,为防止人体触电,应该不______高压的带电体,只有不高于______的电压对人体才是安全的。15.为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示,乙、丙两图分别是两个保险管的截面图,若两管内保险丝的材料相同,长度相同,粗细不同,则两图中___________保险丝的电阻大,当乙、丙两保险管通过相同的电流时,___________保险丝的热功率大,___________保险丝更容易熔断。(均选填“乙图”或“丙图”)。
16.暑假的下午,小红的妈妈在用电饭锅煮饭,小红看着电视节目。当他用遥控器将待机的空调开机时,家里的空气开关“跳闸”了,则“跳闸”的原因是同时工作的用电器______过大,根据家里空气开关上的铭牌,如图所示,小红建议爸爸妈妈应该更换______大一些的空气开关。17.小昊用测电笔检查家庭电路,电路中画“×”处表示该处断路,开关闭合后,用试电笔测试电路中的 A 点,试电笔氖管______(选填“会”或“不会”)发光。在使用冰箱时,他感到“麻手”,产生这种现象的原因除了冰箱内部火线绝缘皮破损外,另一个原因是其金属外壳没有接_______线,如果此时用正确使用测电笔测试金属外壳,试电笔氖管_______(选填“会”或“不会”)发光。
三、作图题18.请将图中带有保险丝的三孔插座正确接入家庭电路。19.某公司的自动扶梯只需在白天且有人时才开启,其他时间都停止运行,为此,电梯电路中设计有红外线自动开关(现场有人时闭合,现场无人时 断开)和可见光自动开关(白天闭合,夜间断开),另外,为了在出现紧急情况时能及时切断电源,使扶梯停止运行,在扶梯的两端还加装了两个应急常闭开关 、。请利用笔画线将下图中的元件连接成满足上述要求的电路。 ___四、计算题20.如图所示,A为一根5A的保险丝,B、C均为3A的保险丝。R1=21欧,R2=18欧。S打开时,通过R1的电流为2.4A。问:当S闭合时,直径/mm额定电流/A直径/mm额定电流/A直径/mm额定电流/A0.401.50.7130.984.51.2661.587.51.9815 (1)流过A保险丝的电流为多少安?(2)哪根保险丝有可能熔断?该根保险丝应该选用表中的直径为多大的保险丝?
参考答案1.B2.A3.B4.C5.A6.A7.C8.D9.B10.D11. 热效应 会 12.火 接地 13.并联 火线 地线 14.靠近 36V 15.丙图 丙图 丙图 16.总功率 最大工作电流 17.会 地 会 18.19.20.(1)5.2A;(2)A,1.26mm
