（2019-2021）江苏中考物理真题分项汇编专题13 电流和电路

这是一份（2019-2021）江苏中考物理真题分项汇编专题13 电流和电路，共36页。

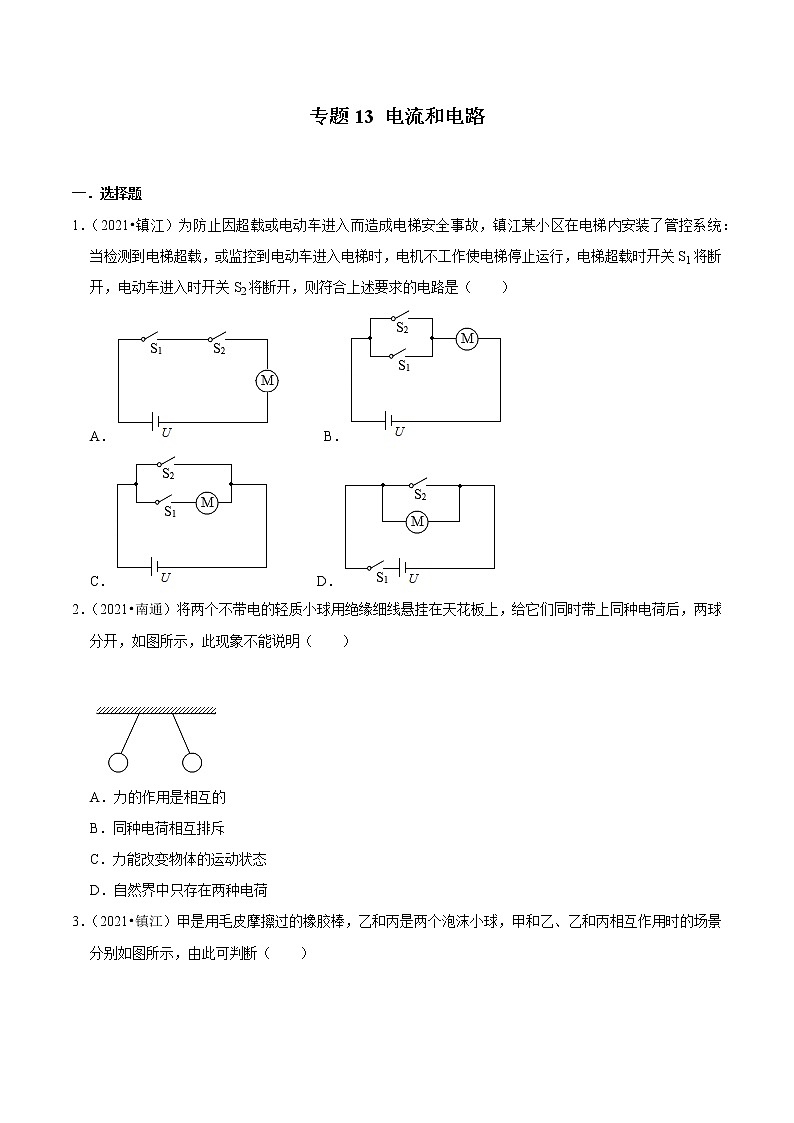

1．（2021•镇江）为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合上述要求的电路是（ ）
A． B．
C． D．
2．（2021•南通）将两个不带电的轻质小球用绝缘细线悬挂在天花板上，给它们同时带上同种电荷后，两球分开，如图所示，此现象不能说明（ ）
A．力的作用是相互的
B．同种电荷相互排斥
C．力能改变物体的运动状态
D．自然界中只存在两种电荷

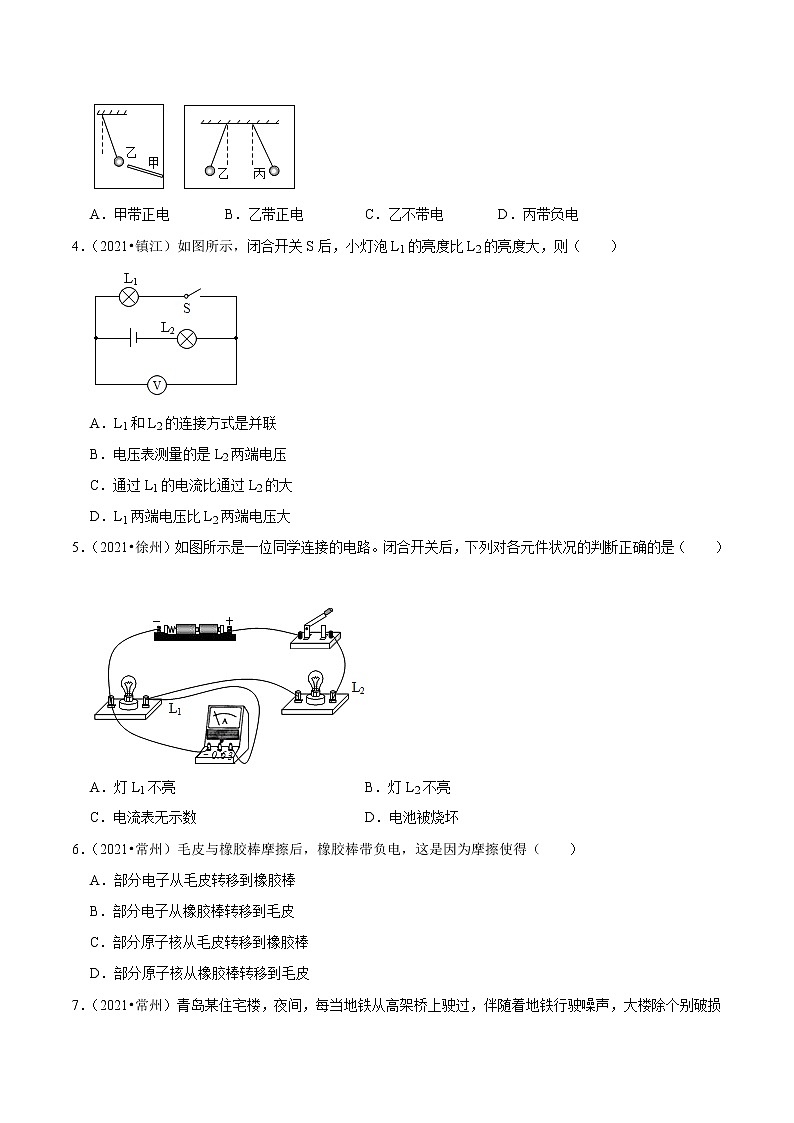

3．（2021•镇江）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示，由此可判断（ ）
A．甲带正电B．乙带正电C．乙不带电D．丙带负电
4．（2021•镇江）如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（ ）
A．L1和L2的连接方式是并联
B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大
D．L1两端电压比L2两端电压大
5．（2021•徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮B．灯L2不亮
C．电流表无示数D．电池被烧坏
6．（2021•常州）毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒
B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒
D．部分原子核从橡胶棒转移到毛皮

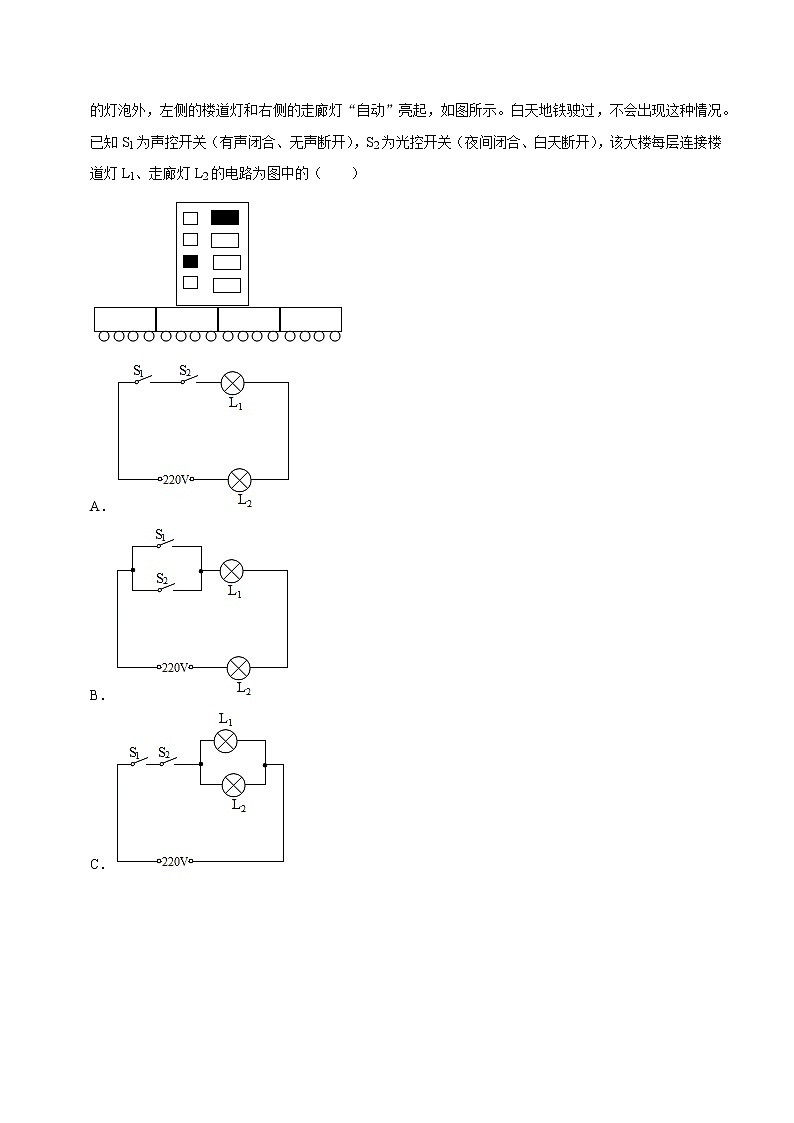

7．（2021•常州）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．
B．
C．
D．
8．（2021•南京）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（ ）
A．电源没电B．开关断路C．灯泡断路D．灯泡短路
9．（2021•苏州）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）
A．B．
C．D．
10．（2020•徐州）家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器B．电能表C．进户线D．测电笔
11．（2020•镇江）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A．
B．
C．
D．
12．（2020•镇江）如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（ ）
A．熔丝处B．P、M 间某处C．M、N 间某处D．N、Q 间某处
13．（2020•苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（ ）
A．B．
C．D．
14．（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
15．（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
16．（2019•南通）家庭电路中，下列情形可能引起熔丝熔断的是（ ）
A．插座的零线火线接反B．两只白炽灯串联连接
C．电器金属外壳未接地D．同时使用大功率电器
17．（2020•青海）甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，下列判断正确的是（ ）
A．甲、乙两球均带正电
B．甲、乙两球均带负电
C．甲球带正电，乙球一定带负电
D．甲球带负电，乙球可能不带电
18．（2019•镇江）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．
B．
C．
D．
19．（2019•徐州）下列家庭用电的做法正确的是（ ）
A．导线直接接入插座B．手拿测电笔金属杆
C．湿手拔插头D．用电器外壳接地
20．（2019•泰州）某智能家政机器人有三种识别启动方式：人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用表示，下列电路设计符合要求的是
（ ）
A．B．
C．D．
21．（2019•连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
二．填空题
22．（2021•淮安）如图所示，电源电压恒为6V，R1为10Ω，闭合开关后，电流表的示数为0.4A，则通过R1的电流为 A，R2的阻值为 Ω，干路电流为 A。
23．（2020•淮安）如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在 力，还说明力可以改变物体的 。
24．（2020•淮安）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2测量通过灯泡 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 （选填“变大”、“变小”或“不变”）。
25．（2020•苏州）如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是 （甲/乙）电动机。该过程中能量转化是将电能→ 能→电能，最终转化为内能和光能。
26．（2019•盐城）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B间 （短路/断路），这种故障可能的情况是 、 。
27．（2019•苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为 （选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为 V。
三．作图题
28．（2021•南京）如图中，将插座和控制插座的开关正确接入家庭电路中。
29．（2021•泰州）如图所示，请用笔画线代替导线，正确连接家庭电路。
30．（2021•苏州）图中已经正确连接好了部分电路，将其余部分连接完整。
31．（2020•南通）如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
32．（2020•常州）请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
33．（2020•无锡）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。
34．（2020•苏州）如图，请把节能灯正确接入到家庭电路中。
35．（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
36．（2019•镇江）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
37．（2019•无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
38．（2019•泰州）将图中带开关的三孔插座正确接入家庭电路。
39．（2019•苏州）图中，请将灯泡按照安全用电的要求接入家庭电路。
四．解答题
40．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，
专题13 电流和电路
一．选择题
1．（2021•镇江）为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合上述要求的电路是（ ）
A． B．
C． D．
【解析】解：
根据题意知，开关S1将断开或开关S2将断开，都能使电动机停止工作，说明两开关相互影响，即两开关串联起来控制电动机。由各选项图知，A符合要求，BCD不符合要求。
故选：A。
2．（2021•南通）将两个不带电的轻质小球用绝缘细线悬挂在天花板上，给它们同时带上同种电荷后，两球分开，如图所示，此现象不能说明（ ）
A．力的作用是相互的
B．同种电荷相互排斥
C．力能改变物体的运动状态
D．自然界中只存在两种电荷
【解析】解：
A、由图可知，两个小球分开，这说明两个小球都受到了排斥力的左右，即物体间力的作用是相互的，故A不符合题意；
B、两个小球带上了同种电荷，同种电荷相互排斥，故B不符合题意；
C、两个小球同时带上同种电荷后，由于相互排斥，所以两球分开，排斥力改变了小球的运动状态，故C不符合题意；
D、实验中两个小球带的是同种电荷，不能说明自然界中只存在两种电荷，故D符合题意。
故选：D。
3．（2021•镇江）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示，由此可判断（ ）
A．甲带正电B．乙带正电C．乙不带电D．丙带负电
【解析】解：用毛皮摩擦过的橡胶棒带负电；由图知，当甲靠近乙小球时，相互吸引，说明乙可能带正电，也可能不带电；
乙靠近丙时，发现排斥，说明乙和丙一定带电，且带的是同种电荷，所以乙是带正电的，丙也带正电，故B正确。
故选：B。
4．（2021•镇江）如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（ ）
A．L1和L2的连接方式是并联
B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大
D．L1两端电压比L2两端电压大
【解析】解：
AB、由电路图可知，闭合开关S，L1与L2串联，电压表测L1两端的电压，故AB错误；
C、在串联电路中，各处的电流是相同的，通过L1的电流和通过L2的电流相同，故C错误；
D、小灯泡L1的亮度比L2的亮度大，这说明小灯泡L1的实际功率大，电流相同，根据P＝UI可知，小灯泡L1两端的电压大，故D正确。
故选：D。
5．（2021•徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮B．灯L2不亮
C．电流表无示数D．电池被烧坏
【解析】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
6．（2021•常州）毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒
B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒
D．部分原子核从橡胶棒转移到毛皮
【解析】解：毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，部分电子从毛皮转移到橡胶棒，橡胶棒得到电子带负电，毛皮因失去电子带正电，故A正确，BCD错误。
故选：A。
7．（2021•常州）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．
B．
C．
D．
【解析】解：根据题意可得，当光控开关和声控开关都闭合后，灯泡都会亮起，只闭合一个开关，灯泡都不亮，这说明两个开关是串联的；大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，这说明走廊灯能独立工作，是并联的，故C正确。
故选：C。
8．（2021•南京）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（ ）
A．电源没电B．开关断路C．灯泡断路D．灯泡短路
【解析】解：在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路。
故选：B。
9．（2021•苏州）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）
A．B．
C．D．
【解析】解：
（1）当输液管内液体越少，R的阻值越小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而C图中电铃与R并联，故C图不符合题意；
（2）R与电铃串联，R的阻值越小，电路总电阻变小，电源电压一定，由I＝知电路中电流变大，故A图不符合题意；
由U＝IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
10．（2020•徐州）家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器B．电能表C．进户线D．测电笔
【解析】解：熔断器是由电阻率大、熔点低的铅锑合金制成，在电路中电流过大时由于电流的热效应，熔断器的温度升高并达到熔点而熔断，由此实现自动切断电路保护电气设备与人身安全的目的。故A正确、BCD错误。
故选：A。
11．（2020•镇江）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A．
B．
C．
D．
【解析】解：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两个开关同时闭合电路才能接通电路，只闭合其中任一开关，电路不能连通，故两开关串联后再与电动机串联，只有D正确。
故选：D。
12．（2020•镇江）如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（ ）
A．熔丝处B．P、M 间某处C．M、N 间某处D．N、Q 间某处
【解析】解：电灯L不亮，用测电笔接触M点时氖管发光，说明M与火线之间是接通的；接触N、Q点时氖管均不发光，说明这两点与火线之间是断开的，所以故障是MN之间发生了断路现象，故C正确。
故选：C。
13．（2020•苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（ ）
A．B．
C．D．
【解析】解：由图知：
A、开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作。故A不合题意；
B、开关S1闭合，电动机M1工作，驱动扇叶送风，水循环没有开启；S2闭合，电动机M2工作，驱动机内水循环，风扇不能工作。水循环和送风互不影响。故B不合题意；
C、开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作。故C符合题意；
D、闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S1，电动机M1工作，驱动扇叶送风。故D不合题意。
故选：C。
14．（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
【解析】解：甲、乙两个轻质小球相互排斥，说明甲、乙两个轻质小球带有同种电荷，玻璃棒带正电，甲球与带正电的玻璃棒相互吸引，则甲球带负电，故C正确。
故选：C。
15．（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
【解析】解：由图知，闭合开关，两灯泡并联，电流表测灯L2中电流，电压表测电源电压。
A、如果灯泡L1短路，将会形成电源短路，两灯都不亮，电压表示数变为零，故A不符合题意；
B、如果灯泡L1断路，L1不发光，L2支路的电流不受影响，即电流表示数不变；电压表还是测量电源电压，电压表示数不变，故B不符合题意；
C、如果灯泡L2短路，整个电路短路，两灯都不亮，电压表示数变为零，故C不符合题意；
D、如果灯泡L2断路，L2不发光，电流表无示数，但电压表还是测量电源电压，示数不变，故D符合题意。
故选：D。
16．（2019•南通）家庭电路中，下列情形可能引起熔丝熔断的是（ ）
A．插座的零线火线接反B．两只白炽灯串联连接
C．电器金属外壳未接地D．同时使用大功率电器
【解析】解：
A、插座的零线火线接反，用电器仍然能工作，不会引起电路中电流过大，不会引起熔丝熔断，故A错；
B、两只白炽灯串联连接，电路中的电流比只接一个灯时的电流还小，不会引起电路中电流过大，不会引起熔丝熔断，故B错；
C、电器金属外壳接地，是为了防止漏电时发生触电事故，电器金属外壳未接地，电器还能工作，不会引起电路中电流过大，不会引起熔丝熔断，故C错；
D、同时使用大功率电器，电路中用电器总功率过大，会引起电路中电流过大，熔丝熔断；故D正确。
故选：D。
17．（2020•青海）甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，下列判断正确的是（ ）
A．甲、乙两球均带正电
B．甲、乙两球均带负电
C．甲球带正电，乙球一定带负电
D．甲球带负电，乙球可能不带电
【解析】解：已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，由于毛皮摩擦过的橡胶棒带负电，所以丙球带负电；
由图知，甲球与丙球靠近时相互排斥，根据同种电荷相互排斥知，甲球一定带负电；
甲球与乙球相互吸引，根据异种电荷相互吸引知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球可能不带电。综合知，乙球可能带正电，也可能不带电。
故选：D。
18．（2019•镇江）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．
B．
C．
D．
【解析】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，
则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，
然后与灯泡、电源组成电路，结合选项电路图可知，选项C符合，
故选：C。
19．（2019•徐州）下列家庭用电的做法正确的是（ ）
A．导线直接接入插座B．手拿测电笔金属杆
C．湿手拔插头D．用电器外壳接地
【解析】解：A、导线直接接入插座，导线裸露在外面，容易触电，不符合安全用电原则，故A错误；
B、手握测电笔金属杆判断插座中是否有电会造成触电，不符合安全用电原则，故B错误；
C、直接用湿手去拔插头，因生活用水是导体，易引发触电，不符合安全用电原则，故C错误；
D、有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故D正确。
故选：D。
20．（2019•泰州）某智能家政机器人有三种识别启动方式：人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用表示，下列电路设计符合要求的是
（ ）
A．B．
C．D．
【解析】解：
由题知，人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源上，所以ABD不符合题意，C符合题意。
故选：C。
21．（2019•连云港）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【解析】解：
由图知，两个灯泡是并联的，电流表测量L1的电流，电压表测量L2的电压，也就是测量整个电路的电压（并联电路中各支路的电压等于电源电压）；
根据题意可知，原来L1、L2两灯均正常发光，电流表和电压表均有示数；过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变；
AB、如果L1短路或L2短路，整个电路都会短路，电源会被烧坏，电压表的示数减小为0，故AB都错误。
C、如果L1断路，电流表会没有示数，不符合题意，所以假设错误，故C错误。
D、如果L2断路，L2不发光，L1的支路没有问题，L1仍然发光，电流表示数不变，此时电压表测量电源电压，其示数也不变，故D正确。
故选：D。
二．填空题
22．（2021•淮安）如图所示，电源电压恒为6V，R1为10Ω，闭合开关后，电流表的示数为0.4A，则通过R1的电流为 0.6 A，R2的阻值为 15 Ω，干路电流为 1 A。
【解析】解：由电路图可知，R1与R2并联，电流表A测R2支路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，通过R1支路的电流：
I1＝＝＝0.6A，
根据I＝可得电阻R2的阻值：
R2＝＝＝15Ω；
（2）因并联电路中干路电流等于各支路电流之和，
所以，干路的电流：
I＝I1+I2＝0.6A+0.4A＝1A。
故答案为：0.6；15；1。
23．（2020•淮安）如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在 引 力，还说明力可以改变物体的 运动状态 。
【解析】解：
（1）当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，说明铝箔条受到了带电塑料棒的吸力的作用，这表明：带电物体能吸引轻小物体；
（2）铝箔条在引力的作用下旋转起来，说明力可以改变物体的运动状态。
故答案为：引；运动状态。
24．（2020•淮安）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2测量通过灯泡 L2 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 变小 （选填“变大”、“变小”或“不变”）。
【解析】解：分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；
两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
故答案为：L2；变小。
25．（2020•苏州）如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是 甲 （甲/乙）电动机。该过程中能量转化是将电能→ 机械 能→电能，最终转化为内能和光能。
【解析】解：
闭合开关，电源与乙电动机接通，电流通过乙电动机，乙电动机转动，将电能转化为机械能，其原理是通电导体在磁场中受力而运动；
乙电动机带动甲电动机一起转动，甲电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时甲电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。
整个过程中能量转化是将电能→机械能→电能，最终转化为小灯泡的内能和光能。
故答案为：甲；机械。
26．（2019•盐城）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B间 断路 （短路/断路），这种故障可能的情况是 小灯泡灯丝断了 、 AB间接触不良 。
【解析】解：闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的，则A、B间断路；这种故障可能的情况是小灯泡灯丝断了或者AB间接触不良。
故答案为：断路；小灯泡灯丝断了；AB间接触不良。
27．（2019•苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为 并联 （选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为 1.5 V。
【解析】解：（1）若断开S2，闭合S1、S3，R1和R2并列连接在电源两端，即为并联；
（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；
由于R1和R2阻值相等，根据串联电路的分压特点可知：
电压表示数U1＝U＝×3V＝1.5V。
故答案为：并联；1.5。
三．作图题
28．（2021•南京）如图中，将插座和控制插座的开关正确接入家庭电路中。
【解析】解：为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示：
29．（2021•泰州）如图所示，请用笔画线代替导线，正确连接家庭电路。
【解析】解：
灯泡的接法：开关要接在火线和所控制的灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：
30．（2021•苏州）图中已经正确连接好了部分电路，将其余部分连接完整。
【解析】解：在家庭电路中，灯泡与三孔插座并联；
由图可知，开关与灯泡串联，为了用电的安全，开关应接在火线与灯泡之间，所以最上面的导线为火线；
三孔插座的上孔接地线，所以最下面的导线为地线，则中间的线为零线；三孔插座的左孔接零线，右孔接火线；如图所示：
31．（2020•南通）如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
【解析】解：
（1）灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）两孔插座的接法：左孔接零线；右孔接火线，如图所示：
32．（2020•常州）请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
【解析】解：
灯泡接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
33．（2020•无锡）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。
【解析】解：
将火线上的熔丝断开，把校验灯L2接入电路，当L1短路时，只有校验灯L2接入电路，此时校验灯L2正常发光，亮度较亮；当L1支路正常时，校验灯L2和灯泡L1串联接入电路，此时校验灯L2两端的电压小于电源电压，其发光较暗；当L1断路时，无电流通过校验灯L2，校验灯L2不发光，所以应将校验灯L2并联在火线熔丝的两端，如图所示：
。
34．（2020•苏州）如图，请把节能灯正确接入到家庭电路中。
【解析】解：
灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
35．（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
【解析】解：由题意可知，当两个开关均闭合时，灯亮，电铃不响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时，
电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示：
36．（2019•镇江）图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
【解析】解：三孔插座的上孔接地线，左孔接零线，右孔接火线，据此可知上面为火线，中间为零线；
开关控制灯泡时，火线先接入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示：
37．（2019•无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
【解析】解：
要使卧室灯L1和客厅灯L2能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，经过灯后共同接到零线上，如图所示：
38．（2019•泰州）将图中带开关的三孔插座正确接入家庭电路。
【解析】解：根据安全用电原则，开关应接在火线上，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如图所示：
39．（2019•苏州）图中，请将灯泡按照安全用电的要求接入家庭电路。
【解析】解：
根据安全用电的要求，家庭电路中电灯的接法：开关接在火线与灯之间，灯接在零线与开关之间，如下图所示：
四．解答题
40．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，
【解析】解：为了用电的安全，开关应该控制火线，即开关接在灯泡与火线之间；如下图所示：
。
