2021年天津市和平区中考二模物理试题

温馨提示：本试卷包括第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷13道题，第Ⅱ卷12道题，共25道题。试卷满分100分。考试时间共60分钟。请把第Ⅱ卷的答案写在答题卡上。祝同学们考试顺利！

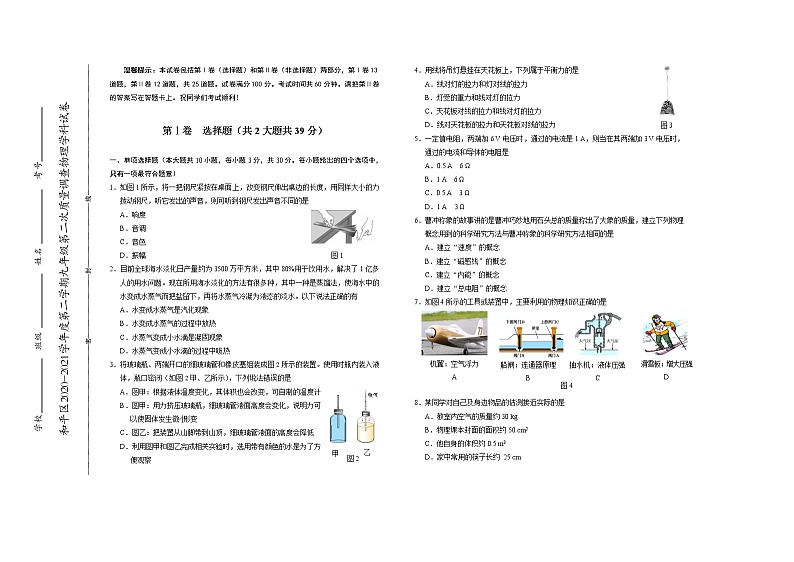

第Ⅰ卷  选择题（共2大题共39分）

一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）

1．如图1所示，将一把钢尺紧按在桌面上，改变钢尺伸出桌边的长度，用同样大小的力拨动钢尺，听它发出的声音，则可听到钢尺发出声音不同的是

A．响度

B．音调

C．音色

D．振幅

2．目前全球海水淡化日产量约为3500万平方米，其中80%用于饮用水，解决了1亿多人的用水问题。现在所用海水淡化的方法有很多种，其中一种是蒸馏法，使海水中的水变成水蒸气而把盐留下，再将水蒸气冷凝为液态的淡水。以下说法正确的有

A．水变成水蒸气是汽化现象　

B．水变成水蒸气的过程中放热

C．水蒸气变成小水滴是凝固现象

D．水蒸气变成小水滴的过程中吸热

3．将玻璃瓶、两端开口的细玻璃管和橡皮塞组装成图2所示的装置。使用时瓶内装入液体，瓶口密闭（如图2甲、乙所示），下列说法错误的是

A．图甲：根据液体温度变化，其体积也会改变，可自制的温度计

B．图甲：用力挤压玻璃瓶，细玻璃管液面高度会变化，说明力可以使固体发生微小形变

C．图乙：把装置从山脚带到山顶，细玻璃管液面的高度会降低

D．利用图甲和图乙完成相关实验时，选用带有颜色的水是为了方便观察

4．用线将吊灯悬挂在天花板上，下列属于平衡力的是

A．线对灯的拉力和灯对线的拉力

B．灯受的重力和线对灯的拉力

C．天花板对线的拉力和线对灯的拉力

D．线对天花板的拉力和天花板对线的拉力

5．一定值电阻，两端加6 V电压时，通过的电流是1 A，则当在其两端加3 V电压时，通过的电流和导体的电阻是

A．0.5 A  6 Ω

B．1 A  6 Ω

C．0.5 A  3 Ω

D．1 A  3 Ω

6．曹冲称象的故事讲的是曹冲巧妙地用石头总的质量称出了大象的质量，建立下列物理概念用到的科学研究方法与曹冲称象的科学研究方法相同的是

A．建立“速度”的概念

B．建立“磁感线”的概念

C．建立“内能”的概念

D．建立“总电阻”的概念

7．如图4所示的工具或装置中，主要利用的物理知识正确的是

8．某同学对自己及身边物品的估测接近实际的是

A．教室内空气的质量约30 kg

B．物理课本封面的面积约50 cm2

C．他自身的体积约0.5 m3

D．家中常用的筷子长约 25 cm

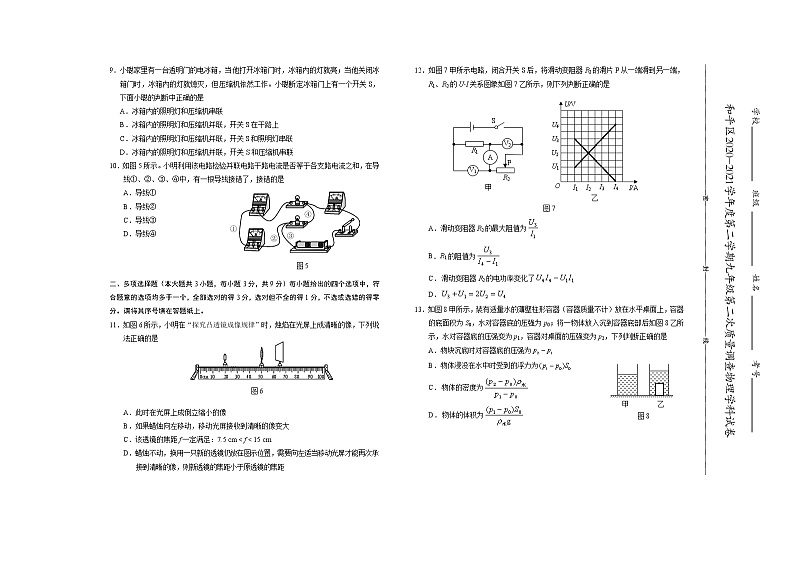

9．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是

A．冰箱内的照明灯和压缩机串联

B．冰箱内的照明灯和压缩机并联，开关S在干路上

C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联

D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联

10．如图5所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是

A．导线①

B．导线②

C．导线③

D．导线④

二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，符合题意的选项均多于一个，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。请将其序号填在答题纸上。

11．如图6所示，小明在“探究凸透镜成像规律”时，烛焰在光屏上成清晰的像，下列说法正确的是

A．此时在光屏上成倒立缩小的像

B．如果蜡烛向左移动，移动光屏接收到清晰的像变大

C．该透镜的焦距f一定满足：7.5 cm < f < 15 cm

D．蜡烛不动，换用一只新的透镜仍放在图示位置，需要向左适当移动光屏才能再次承接到清晰的像，则新透镜的焦距小于原透镜的焦距

12．如图7甲所示电路，闭合开关S后，将滑动变阻器R2的滑片P从一端滑到另一端，R1、R2的U-I关系图象如图7乙所示，则下列判断正确的是

图7

A．滑动变阻器R2的最大阻值为

B．R1的阻值为

C．滑动变阻器R2的电功率变化了

D．

A．物块沉底时对容器底的压强为

B．物体浸没在水中时受到的浮力为

C．物体的密度为

D．物体的体积为

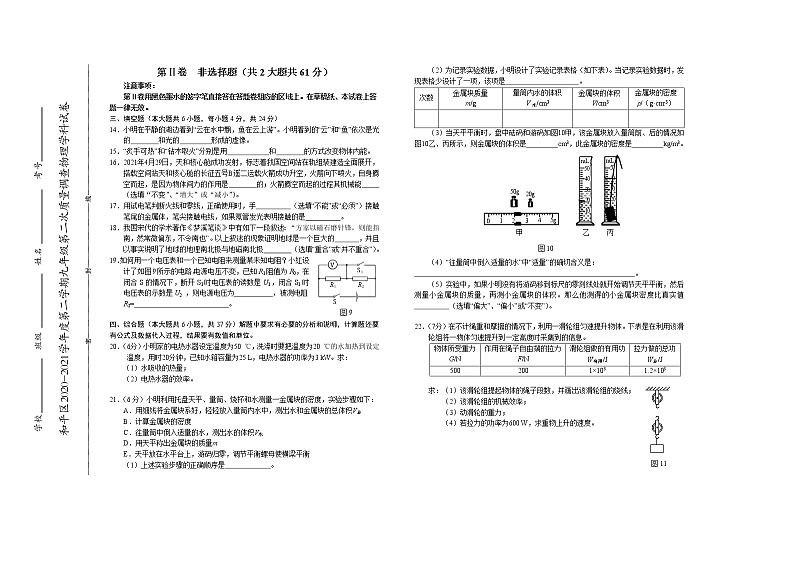

第Ⅱ卷  非选择题（共2大题共61分）

注意事项：

第Ⅱ卷用黑色墨水的签字笔直接答在答题卷相应的区域上。在草稿纸、本试卷上答题一律无效。

三、填空题（本大题共6小题，每小题4分，共24分）

14．小明在平静的湖边看到“云在水中飘，鱼在云上游”。小明看到的“云”和“鱼”依次是光的        和光的         形成的虚像。

15．“炙手可热”和“钻木取火”分别是用            和        的方式改变物体内能。

16．2021年4月29日，天和核心舱成功发射，标志着我国空间站在轨组装建造全面展开，搭载空间站天和核心舱的长征五号B遥二运载火箭成功升空，火箭向下喷火，自身腾空而起，是因为物体间力的作用是        的；火箭腾空而起的过程其机械能           （选填“不变”、“增大”或“减小”）。

17．用试电笔判断火线和零线，正确使用时，手          （选填“不能”或“必须”）接触笔尾的金属体，笔尖接触电线，如果氖管发光表明接触的是__________。

18．我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家以磁石磨针锋，则能指南，然常微偏东，不令南也”。以上叙述的现象证明地球是一个巨大的       ，并且以事实说明了地球的地理南北极与地磁南北极________（选填“重合”或“并不重合”）。

19．如何用一个电压表和一个已知电阻来测量某未知电阻？小红设计了如图9所示的电路。电源电压不变，已知R1阻值为R0，在闭合S的情况下，断开S1时电压表的读数是U1，闭合S1时电压表的示数是U2，则电源电压为           ，被测电阻R2=                           。

四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。

20．（6分）小明家的电热水器设定温度为50 ℃，洗澡时要把温度为20 ℃的水加热到设定温度，用时20分钟，已知水箱容量为25 L，电热水器的功率为3 kW。求：

（1）水吸收的热量；

（2）电热水器的效率。

21．（6分）小明利用托盘天平、量筒、烧杯和水测量一金属块的密度，实验步骤如下：

A．用细线将金属块系好，轻轻放入量筒内水中，测出水和金属块的总体积V总

B．计算金属块的密度

C．往量筒中倒入适量的水，测出水的体积V水

D．用天平称出金属块的质量m

E．天平放在水平台上，游码归零，调节平衡螺母使横梁平衡

（1）上述实验步骤的正确顺序是             。

（2）为记录实验数据，小明设计了实验记录表格（如下表）。当记录实验数据时，发现表格少设计了一项，该项是                     。

（3）当天平平衡时，盘中砝码和游码如图10甲，该金属块放入量筒前、后的情况如图10乙、丙所示，则金属块的体积是         cm3，此金属块的密度是         kg/m3。

                             甲                 乙     丙

（4）“往量筒中倒入适量的水”中“适量”的确切含义是：

                                                               。

（5）实验中，如果小明没有将游码移到标尺的零刻线处就开始调节天平平衡，然后测量小金属块的质量，再测小金属块的体积。那么他测得的小金属块密度比真实值

          （选填“偏大”、“偏小”或“不变”）。

22．（7分）在不计绳重和摩擦的情况下，利用一滑轮组匀速提升物体。下表是在利用该滑轮组将一物体匀速提升到一定高度时采集到的信息。

求：（1）该滑轮组提起物体的绳子段数，并画出该滑轮组的绕线；

（2）该滑轮组的机械效率；

（3）动滑轮的重力；

（4）若拉力的功率为600 W，求重物上升的速度。

23．（6分）小明在做“探究电压一定时，电流与电阻关系的实验”：

（1）实验过程中得到的数据如下表所示。第3次测量时，电流表的示数如图12甲所示，请将该数据填入表格中，若不计实验误差，请在图12乙中标出此时电压表的指针位置；

                        甲                             乙

（2）由数据可得的实验结论是：                                           ；

（3）图13甲是小明完成（1）的实验电路图，请你用笔画出导线完成图13乙的电路连接。

              甲                           乙

                        图13

24．（6分）现有一个电压恒为6 V的电源，一只电压表（量程为0～3 V），一个滑动变阻器，

一个电阻箱（是可以读出连入电路中阻值大小的变阻器，电路符号为      ），一

个单刀双掷开关（电路符号为         ）和导线若干，请你利用上述器材设计实验，

测量一只额定电压是3.8 V的小灯泡的额定功率（电路不可重组），要求：

（1）画出实验电路图；

（2）写出实验步骤和需要测量的物理量；

（3）写出小灯泡额定功率的数学表达式（用已知量和测量量表示）。

25．（6分）为了比较方便地测量出未知电阻的阻值，物理兴趣小组的同学设计了一个“电阻测量盒”，将一个电源（电压不变）、一个阻值为R0的定值电阻、一个开关、一个电流表和一个滑动变阻器用导线连接起来装入一个盒内，并引出三根导线到盒外，如图14甲所示，其具体用法见《“电阻测量盒”使用说明书》。

请你解答如下问题：

（1）在图14乙的虚线框内画出测量盒中符合上述设计要求的电路图；

（2）根据你所设计的电路，推导出待测电阻Rx的数学表达式（用已知量和测量量的字母表示）。

（3）物理兴趣小组的同学利用这个“电阻测量盒”探究一个如图14丙所示的不可打开的电学黑箱内部的电路结构，A、B、C为其外接线柱，已知黑箱中有两个定值电阻。同学们仍然按照《“电阻测量盒”使用说明书》的步骤测量并记录数据如下表，请根据表格中记录的数据在图14丙中画出这两个电阻的连接图，并标出阻值。

和平区2020—2021学年度第二学期九年级第二次质量调查

物理试题参考答案及评分标准

一、单项选择题（每小题3分，共30分。选对的给3分，选错或不选的给0分）

二、多项选择题（每小题3分，共9分。全部选对的给3分，选对但不全的给1分，不选或错选的给0分）

三、填空题（每小题4分，共24分）

14．反射   折射

15．热传递  做功

16．相互   增大

17．必须   火线

18．磁体   并不重合

19．U2

四、综合题（共37分）

20．（共6分）

已知：t0=20 ℃  t=50 ℃  t时=20 min=1.2×103 s，V=25 L=2.5×10-2 m3，P=3 kW=3×103 W

求：（1）Q吸   （2）η（1分）

解：（1）    （1分）

        （1分）

   （2）    时（J）（1分）

（2分）

答：（1）水吸收的热量是3.15×106 J；（2）电热水器的效率为87.5%。

21．（共6分）

（1）EDCAB （1分）

（2）水和金属块总体积V总/cm3   （1分）

（3）10 （1分）  7.2×103  （1分）

（4）金属块能浸没水中，且浸没后总体积不超过量筒最大测量值   （1分）

（5）偏大（1分）

22．（共7分）

已知：G=500 N   F=200 N  W有用=1×103 J  W总=1.2×103 J   P=600 W

求：（1）n   （2）η  （3）G动     （1分）

解：（1）

∵W总=Fs   （1分）

∵S=nh      图（1分）

（2）（1分）

（3）

（4）（1分）

        （1分）

答：（1）该滑轮组提起物体的绳子段数为3段；

（2）该滑轮组的机械效率为83.3%；

（3）动滑轮的重力为100 N；

（4）重物上升的速度为1 m/s。

23．（共6分）

（1）0.2；（1分）    图略（1分）

（2）导体两端的电压一定时，导体中的电流与导体的电阻成反比。（2分）

（3）如图（2分）   错一处扣1分，扣完为止。

24．（共6分）

(1)如图：

（2分）

（2）实验步骤：

①断开开关，按电路图连接实验电路，将滑动变阻器和电阻箱调至阻值最大；（1分）

②开关S接1，调节滑动变阻器，使电压表示数为2.2 V；（1分）

③开关S接2，保持滑动变阻器的滑片位置不动，调节电阻箱，使电压表示数仍为2.2 V，记下电阻箱示数R0 Ω；（1分）

④小灯泡额定功率的表达式：（W）（1分）

25．（共6分）

（1）如图乙所示（2分）

（2）等效电路图（1分）

∵，根据题意有

∴（1分）

（3）如图丙所示（2分）

说明：以上各题有其他解法，如正确也可给分。
