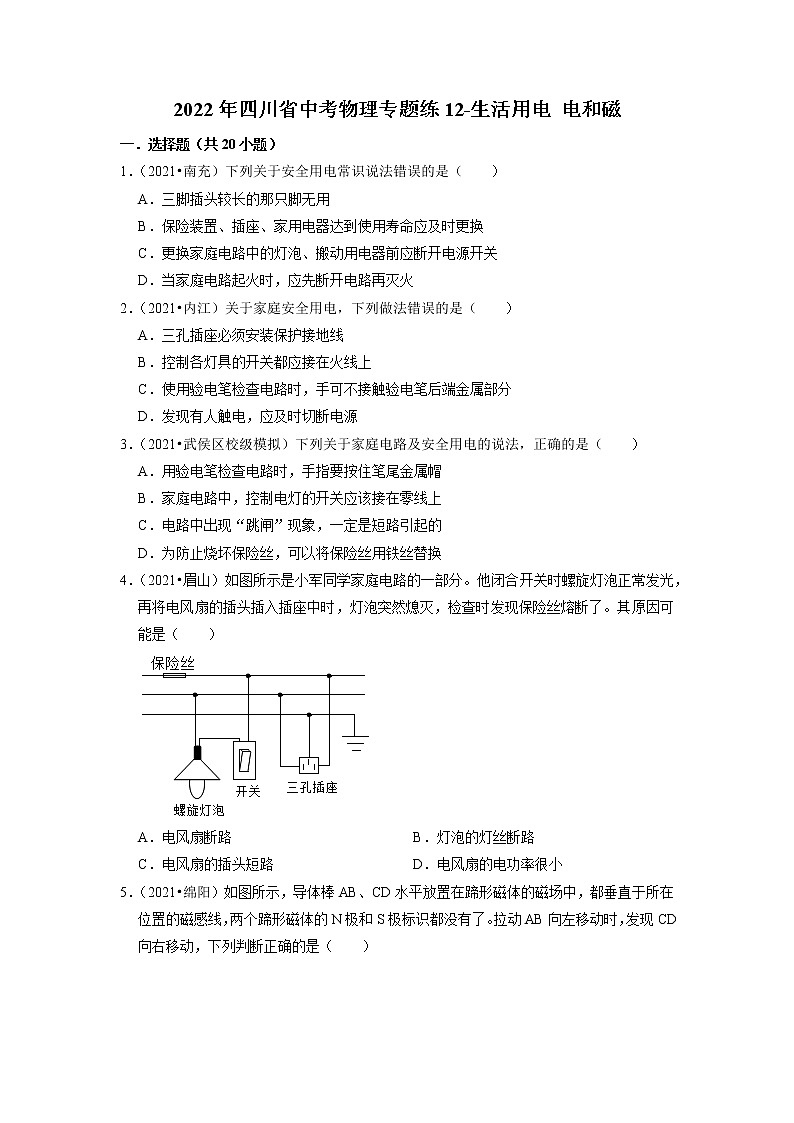

2022年四川省中考物理复习专题练12-生活用电+电和磁

这是一份2022年四川省中考物理复习专题练12-生活用电+电和磁，共18页。
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
2．（2021•内江）关于家庭安全用电，下列做法错误的是（ ）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
3．（2021•武侯区校级模拟）下列关于家庭电路及安全用电的说法，正确的是（ ）
A．用验电笔检查电路时，手指要按住笔尾金属帽
B．家庭电路中，控制电灯的开关应该接在零线上
C．电路中出现“跳闸”现象，一定是短路引起的
D．为防止烧坏保险丝，可以将保险丝用铁丝替换
4．（2021•眉山）如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（ ）
A．电风扇断路B．灯泡的灯丝断路
C．电风扇的插头短路D．电风扇的电功率很小

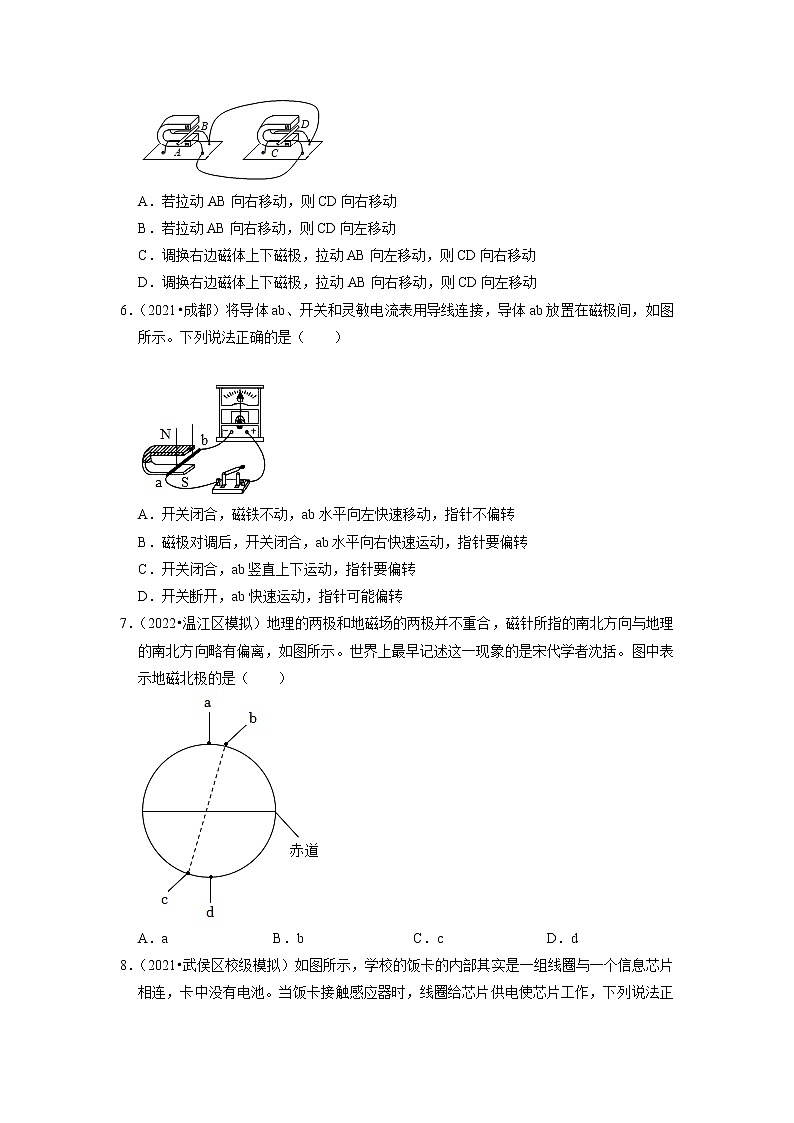

5．（2021•绵阳）如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时，发现CD向右移动，下列判断正确的是（ ）
A．若拉动AB向右移动，则CD向右移动
B．若拉动AB向右移动，则CD向左移动
C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动
D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动
6．（2021•成都）将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。下列说法正确的是（ ）
A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转
B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转
C．开关闭合，ab竖直上下运动，指针要偏转
D．开关断开，ab快速运动，指针可能偏转
7．（2022•温江区模拟）地理的两极和地磁场的两极并不重合，磁针所指的南北方向与地理的南北方向略有偏离，如图所示。世界上最早记述这一现象的是宋代学者沈括。图中表示地磁北极的是（ ）
A．aB．bC．cD．d

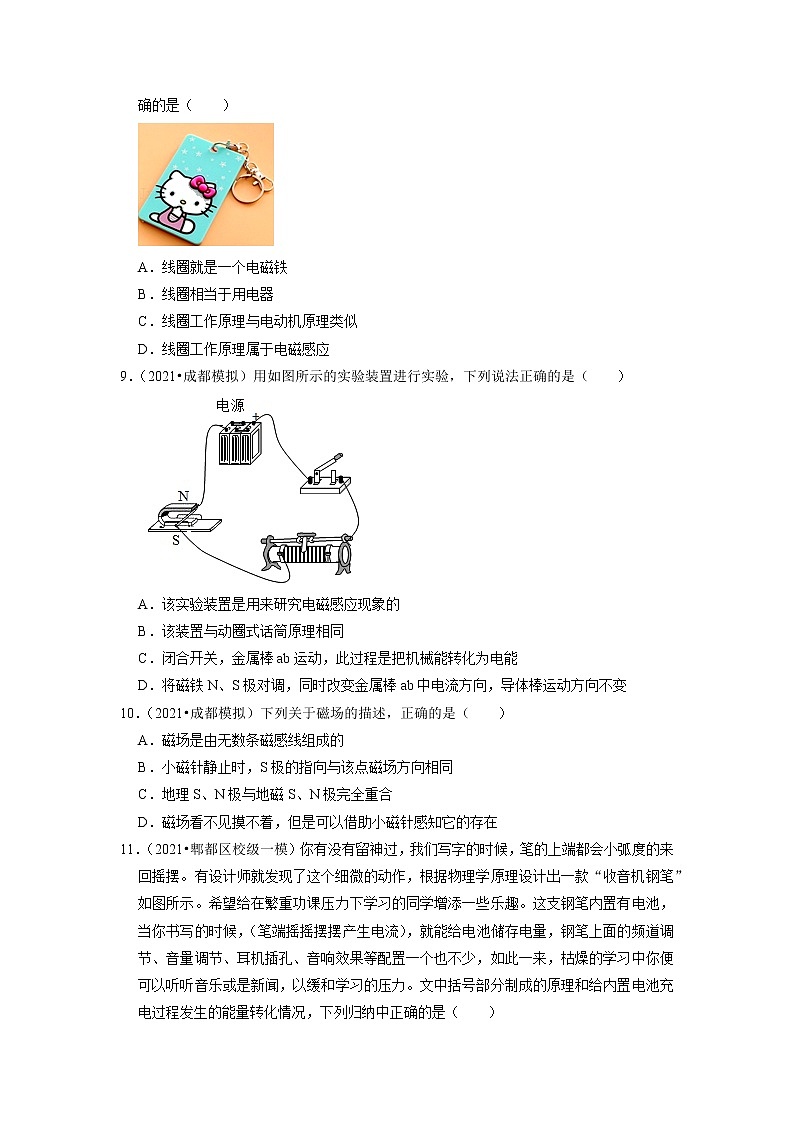

8．（2021•武侯区校级模拟）如图所示，学校的饭卡的内部其实是一组线圈与一个信息芯片相连，卡中没有电池。当饭卡接触感应器时，线圈给芯片供电使芯片工作，下列说法正确的是（ ）
A．线圈就是一个电磁铁
B．线圈相当于用电器
C．线圈工作原理与电动机原理类似
D．线圈工作原理属于电磁感应
9．（2021•成都模拟）用如图所示的实验装置进行实验，下列说法正确的是（ ）
A．该实验装置是用来研究电磁感应现象的
B．该装置与动圈式话筒原理相同
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流方向，导体棒运动方向不变
10．（2021•成都模拟）下列关于磁场的描述，正确的是（ ）
A．磁场是由无数条磁感线组成的
B．小磁针静止时，S极的指向与该点磁场方向相同
C．地理S、N极与地磁S、N极完全重合
D．磁场看不见摸不着，但是可以借助小磁针感知它的存在
11．（2021•郫都区校级一模）你有没有留神过，我们写字的时候，笔的上端都会小弧度的来回摇摆。有设计师就发现了这个细微的动作，根据物理学原理设计出一款“收音机钢笔”如图所示。希望给在繁重功课压力下学习的同学增添一些乐趣。这支钢笔内置有电池，当你书写的时候，（笔端摇摇摆摆产生电流），就能给电池储存电量，钢笔上面的频道调节、音量调节、耳机插孔、音响效果等配置一个也不少，如此一来，枯燥的学习中你便可以听听音乐或是新闻，以缓和学习的压力。文中括号部分制成的原理和给内置电池充电过程发生的能量转化情况，下列归纳中正确的是（ ）
A．电磁感应，电能转化为化学能
B．电磁感应，机械能转化为电能
C．欧姆定律，机械能转化为化学能
D．焦耳定律，电能转化为化学能
12．（2021•绵阳）如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
13．（2021•鞍山）关于下列四幅图片，说法正确的是（ ）
A．图甲：说明通电导线周围存在磁场
B．图乙：导体AB沿竖直方向上下运动时，电流表指针偏转
C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体AB的运动方向不发生改变
D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系
14．（2021•邛崃市模拟）灵敏电流表的内部构造主要包括金属线圈和磁铁，金属线圈悬置在磁铁的两极间，线圈同时与一根指针和一根螺旋状弹簧相连，如图所示。当线圈中有电流通过时，线圈就会转动并带动指针偏转，显示出电流的大小。这种电流表的工作原理是（ ）
A．通电导体在磁场中受到力的作用
B．法拉第电磁感应现象
C．通电导体的周围存在着磁场，异名磁极相互排斥
D．与发电机的原理相同
15．（2022•自贡模拟）随着科技的发展，家用电器种类越来越多，家庭用电安全也越来越受到人们的重视，从安全用电角度出发，下列说法中不正确的是（ ）
A．使用测电笔时手要接触笔尾金属体
B．手机在充电状态时不要接打电话
C．将电风扇三脚插头的最长脚折弯后，插在两孔插座上使用
D．家用电器失火时，先切断电源，后灭火
16．（2021•广元模拟）如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光强度而变化，以下说法错误的是（ ）
A．R2的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将R1换成阻值稍大的电阻，可缩短灯L的发光时间
17．（2021•淄博）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
18．（2021•南充模拟）“安全用电，珍爱生命！”这是我们应有的安全意识。下列符合安全用电原则的是（ ）
A．在手机充电过程中接打电话
B．电器失火时，应先灭火，再切断电源
C．三孔插座的接地孔应牢固接地
D．在高压线附近操控放飞的无人机
19．（2021•蓬安县三模）下列做法中符合安全用电原则的是（ ）
A．将开关接在用电器和零线之间
B．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
C．及时更换家庭电路中绝缘皮老化、破损的导线
D．只要不靠近高压带电体，就没有触电的危险
20．（2021•遂宁）物理学是认识世界、改变世界、服务人类的应用型学科。请仔细分析下图中的几个探究实验，选出图后对规律的应用发明描述有误的一项（ ）
A．发电机的发明应用了①图的实验探究结论
B．话筒的发明应用了②图的实验探究结论
C．电磁继电器的发明应用了③图的实验探究结论
D．磁悬浮列车的发明应用了④图的实验探究结论
二．填空题（共1小题）
21．（2021•许昌二模）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。装置通电后，电磁铁上端为 （选填“N”或“S”）极，若电磁铁吸力较小，想把密封罩提起时，则应将滑动变阻器滑片向 （选填“左”或“右”）滑动。
三．实验探究题（共2小题）
22．（2021•龙泉驿区模拟）在探究“影响电磁铁磁性强弱的因素”实验中，小张同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简易电磁铁甲、乙，并设计了如图所示的电路，用此装置去吸引大头针。
（1）实验中是通过观察电磁铁 来判定其磁性强弱的。
（2）图中甲、乙串联的目的是 。
（3）根据图示的情境可知：电流一定时， ，电磁铁磁性越强。
（4）如果将滑动变阻器的滑片应向右端移动，会观察到 现象。
23．（2021•简阳市 模拟）用表面涂有绝缘漆的漆包线绕在铁钉上做成了线圈上有四个接线柱a、b、c、d的电磁铁，使用不同的接线柱，可改变电磁铁线圈的匝数。电磁铁和其他实验器材组成如图所示电路，用该电路来研究影响电磁磁性强弱的因素”。请完成如下问题：
（1）实验中电磁铁磁性的强弱用电磁铁吸引 来反映的；按图中所示的连接，铁钉的下端应是电磁铁的 极。
（2）连接电磁铁线圈的接线柱a，闭合开关，调节滑动变阻器，可以探究电磁铁磁性强弱与 是否有关；当变阻器滑片移至最右端时，电磁铁的磁性 。
（3）滑动变阻器滑片保持不动，导线夹子分别连接线圈的接线柱a、b、c、d，可以探究电磁铁磁性强弱与 是否有关。当导线夹子连接接线柱 时，电磁铁的磁性最强。
四．解答题（共5小题）
24．（2021•涪城区校级模拟）某物理兴趣小组利用如图所示装置做探究电磁感应实验，得到如表记录表格（实验中磁铁不运动）：
综合分析上列实验记录，解答下列问题：
（1）感应电流产生的条件是：
①电路必须是闭合的，该结论是分析比较实验序号 得出的；
② ，该结论是分析比较实验序号2、3、4得出的；
（2）影响感应电流的方向的因素是：
① ，该结论是3、4分析比较实验序号得出的；
②磁场的方向，该结论是分析比较实验序号 得出的。
25．（2021•涪城区校级模拟）为了探究“影响电磁铁磁性强弱的因素”，小明以电池（电压一定）、滑动变阻器、数量较多的铁钉以及较长的导线为主要器材，进行如图所示的简易实验。
（1）他制成了如图的简易电磁铁并巧妙地通过 来显示电磁铁磁性的强弱；
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图所示的情景，由此得出：电磁铁的磁性强弱跟 有关；
（3）如图的实验 （能/不能）用来探究电流对电磁铁磁性强弱的影响；
（4）实验发现被电磁铁吸引的铁钉下端是分散的，其原因是 。
26．（2021•晋中模拟）如图所示的家庭电路中，L是 线，保险丝是利用电流的 效应工作。闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光，发生这现象的原因可能是 。
27．（2021•涪城区校级模拟）关于生活用电的知识：
（1）如图甲所示，试电笔可以用来辨别火线和零线 ，也可以检查电气设备的外壳。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
28．（2021•青羊区校级一模）阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图1所示的漏电保护器。其示意图如图2甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（3）站在地面上的人体不小心接触了火线，如图2乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，电路中安装了规格为如图2丙所示的漏电保护器，该漏电保护器 （能/不能）及时断开电路。
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开，理由是 。
参考答案与试题解析
一．选择题（共20小题）
1．【解答】解：A、三角插座中间的长脚是为了把用电器的金属外壳接地，能有效防止触电，不能去掉三脚插头较长的那只脚，故A错误；
B、保险装置、插座、导线、家用电器等达到使用寿命应及时更换，否则装置老化，容易发生漏电而引发触电或诱发火灾，故B正确；
C、更换灯泡、搬动用电器前，必须断开电源开关，否则容易造成触电事故，故C正确；
D、家庭电路起火时，应先断开电路，再用适当的方法灭火，故D正确。
故选：A。
2．【解答】解：A、三孔插座的上孔是接地线使用的。接地线要保证良好接地，以防用电器金属外壳带电，危及人身安全，故A不符合题意；
B、家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故B不符合题意；
C、使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线。质量合格的验电笔能够保证人身安全，正确使用时不会引起触电，故C符合题意；
D、发现有人触电应及时切断电源，故D不符合题意。
故选：C。
3．【解答】解：A、使用验电笔辨别火线和零线时，用手接触笔尾金属笔卡，笔尖接触电线，氖管发光，表明检测的是火线。故A正确；
B、为了用电的安全，控制电灯的开关应该接在火线上。故B错误；
C、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的。故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就起不到保护作用了。故D错误。
故选：A。
4．【解答】解：闭合开关时灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，这说明电路中的电流过大；由于电风扇的功率不大，所以造成电流过大的原因不是总功率过大，故原因是电路出现了短路现象；开始时电路正常工作，将电风扇的插头插入插座中时电流过大，所以故障是电风扇的插头短路；电风扇断路、灯泡断路都不会引起电路中电流过大，故C正确。
故选：C。
5．【解答】解：拉动AB向左移动时，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，同时CD中有电流通过，通电导体CD在磁场中受力运动；拉动AB向左移动时，发现CD向右移动；
AB、若拉动AB向右移动，磁场的方向不变，则感应电流的方向改变了，通过CD的电流的方向改变，CD所处的磁场的方向不变，则CD会向左移动，故A错误，B正确；
C、拉动AB向左移动，磁场的方向不变，产生的感应电流方向不变，调换右边磁体上下磁极，CD所处的磁场的方向改变，受到磁场力的方向改变，CD向左移动，故C错误；
D、拉动AB向右移动，磁场方向不变，产生的感应电流方向改变，调换右边磁体上下磁极，CD所处的磁场的方向改变，则CD受力方向不变，所以CD向右移动，故D错误。
故选：B。
6．【解答】解：
A、由图可知，磁体的两极为上N下S，磁体外外部磁感线从N极指向S极，开关闭合，磁铁不动，ab水平向左快速移动，ab做切割磁感线运动，会产生感应电流，电流表指针偏转，故A错误；
B、磁极对调后，开关闭合，ab水平向右快速运动，ab做切割磁感线运动，会产生感应电流，电流表指针偏转，故B正确；
C、开关闭合，ab竖直上下运动，ab没有做切割磁感线运动，不会产生感应电流，电流表指针不会偏转，故C错误；
D、开关断开，ab快速运动，由于电路是断开的，所以不会产生感应电流，指针不偏转，故D错误。
故选：B。
7．【解答】解：
地球是一个巨大的磁体，周围存在磁场；地磁体的南极在地球北极附近，地磁体的北极在地球南附近，地理两极和地磁两极不重合，存在着磁偏角，图中a是地理北极，所以b是地磁南极；d是地理南极，所以c是地磁北极，故C正确。
故选：C。
8．【解答】解：当饭卡接触感应器时，线圈在磁场中做切割磁感线运动时，导体中有感应电流产生，线圈给芯片供电使芯片工作，这是电磁感应现象，线圈相当于电源，故D正确，ABC错误。
故选：D。
9．【解答】解：
A．该实验装置是用来研究通电导体在磁场中受力的作用的，故A错误；
B．动圈式话筒的原理是电磁感应，与发电机的工作原理相同，而本实验原理是通电导体在磁场中受力的作用，反映了电动机的工作原理，故B错误；
C．闭合开关，金属棒ab运动，此过程是把电能转化为机械能，故C错误；
D．探究通电导体在磁场中受力的作用实验时，只改变磁场方向或只改变电流方向，导体受力运动的方向会改变。但将磁铁N、S极对调，同时改变金属棒ab中电流方向，导体棒运动方向不变，故D正确。
故选：D。
10．【解答】解：A、磁感线是假想的线，并不是实际存在的，故A错误；
B、将可自由转动的小磁针放在磁场中某一点静止时，小磁针N极指向为该点的磁场方向，故B错误；
C、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的两极与地理的两极相反，且与地球的两极并不完全重合，故C错误；
D、磁场是看不见的，对放入其中的磁体有力的作用，故可通过小磁针感知它的存在，故D正确。
故选：D。
11．【解答】解：（1）笔端摇摇摆摆产生电流，即能产生电，且是通过运动产生电，故是利用闭合电路的部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流的原理制成的，故这款摇摆钢笔是基于电磁感应的原理制成的；
（2）给电池充电时，使其内部发生化学变化，故是电能转化为化学能。
故选：A。
12．【解答】解：
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
故选：A。
13．【解答】解：A、图甲是奥斯特实验，说明通电导线周围存在磁场，故A正确；
B、由图乙知磁感线从N极出来，S极进去，当导体AB沿竖直方向上下运动时，导体AB运动方向与磁感线平行，没有切割磁感线，回路没有感应电流，电流表指针不发生偏转，故B错误；
C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，蹄形磁体磁极上下对调后，导体运动方向发生改变，故C错误；
D、由如丁可知，电磁铁A、B串联在回路中，具有相同的电流，但两线圈匝数不同，根据控制变量法，可以探究的电磁铁A、B的磁性强弱与线圈的匝数的关系，故D错误。
故选：A。
14．【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大，故电流表的工作原理是磁场对通电导体有力的作用，故A正确、BCD错误。
故选：A。
15．【解答】解：A、使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故A正确；
B、手机在开机状态下充电时，此时辐射非常大或有爆炸的危险所以充电时不要接打电话，故B正确；
C、三线插头中间较长的脚应与用电器的金属外壳相连，防止发生触电事故，不能折弯；故C错误；
D、家用电器失火时，先切断电源，后灭火，故D正确；
故选：C。
16．【解答】解：
A、要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻R2的阻值减小，所以，R2的阻值随光照强度的增大而减小，故A正确；
B、由于R2的阻值随光照强度的增大而减小，当光照强度增大时，R2的阻值减小，根据串联分压的规律可知，R2两端的电压减小，即电压表示数减小，故B正确；
C、当光照强度减小时，R2的阻值变大，根据欧姆定律可知，电路中的电流变小，则电磁铁的磁性减小，故C正确；
D、由于控制电路的电源电压不变，衔铁被吸合的电流不变，根据R=UI可知，衔铁被吸合时控制电路的总电阻不变，若R1换成阻值较大的电阻，则R2的阻值变小，此时光照强度增强，即在天很亮时才自动关闭。由此可见，将R1换成阻值较大的电阻，可延长灯L的发光时间，故D错误。
本题选错误的，故选：D。
17．【解答】解：ABC、保险丝是由电阻率大、熔点低的铅锑合金制作的，而铜丝的电阻率小、熔点高；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同；保险丝的电阻大于铜丝的电阻，由Q＝I2Rt可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，从而起到保护电路的作用，故AC正确，B错误；
D、若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，故D正确。
故选：B。
18．【解答】解：A、手机在开机状态下充电时，此时辐射非常大或有爆炸的危险，所以充电时不要接打电话，故A不符合安全用电原则；
B、发现电器失火时，应立即切断电源，再灭火，故B不符合安全用电原则；
C、用电器外壳带电，会危及人身安全，故三孔插座的接地孔应牢固接地，故C符合安全用电原则；
D、不接触低压带电体，不靠近高压带电体，所以不能在高压线附近操控放飞的无人机，故D不符合安全用电原则。
故选：C。
19．【解答】解：A、为了用电的安全，控制电灯的开关应该接在火线上，故A不符合安全用电原则；
B、用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B不符合安全用电原则；
C、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C符合安全用电原则；
D、安全用电的原则是：不接触低压带电体、不靠近高压带电体，人靠近高压带电体会有触电危险，故D不符合安全用电原则。
故选：C。
20．【解答】解：A、由图①可知，这是电磁感应现象，该实验装置是用于研究感应电流的实验，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理；故A正确；
B、图②实验装置是用来研究通电导线在磁场中受力的作用的实验，而动圈式话筒是利用电磁感应现象的原理制成的，故B错误；
C、图③说明通电导线的周围存在磁场，揭示了电可以生磁，电磁继电器应用了这一原理，故C正确；
D、磁悬浮列车是利用同名磁极相互排斥原理工作的，故D正确。
故选：B。
二．填空题（共1小题）
21．【解答】解：由图看出，电流从电磁铁上端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极。
若电磁铁吸力较小，想把密封罩提起，则应将滑动变阻器滑片向左移动，根据欧姆定律可知，电路中电流变大，电磁铁的磁性增强，吸引力就会变大。
故答案为：N；左。
三．实验探究题（共2小题）
22．【解答】解：（1）电磁铁磁性强弱用电磁铁吸引大头针的多少来反映，电磁铁吸引大头针越多，电磁铁磁性越强。
（2）甲、乙电磁铁串联，电流相等，甲乙电磁铁的铁芯相同，可以探究电磁铁磁性强弱跟线圈的关系。
（3）如图，甲电磁铁的线圈比乙电磁铁的线圈多，甲电磁铁吸引大头针比乙电磁铁多，可以得到：在电流一定时，线圈匝数越多，电磁铁磁性越强。
（4）如果将滑动变阻器的滑片应向右端移动，滑动变阻器接入电路电阻增大，电路电阻增大，电源电压不变，所以电路中电流减小，看到甲乙电磁铁吸引大头针数量都减少。
故答案为：（1）吸引大头针的多少；（2）控制电流相等；（3）线圈匝数越多；（4）甲乙电磁铁吸引大头针数量都减少。
23．【解答】解：
（1）电磁铁的磁性强弱是无法直接观察的，此实验中利用电磁铁吸引大头针数量的不同来反映磁性强弱的不同，采用了转换法；
根据图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，铁钉的下端应是电磁铁的S极；
（2）连接电磁铁线圈的接线柱a，调节滑动变阻器，电路中电流不同，可以探究电磁铁的磁性强弱与电流大小是否有关；当变阻器滑片移至最右端时，滑动变阻器接入电路的电阻最大，根据欧姆定律可知，电路中的电流最小，电磁铁的磁性最弱；
（3）滑动变阻器滑片保持不动，导线夹子分别连接线圈的接线柱a、b、c、d，电流不变，改变了线圈匝数，可以探究电磁铁的磁性强弱与线圈匝数是否有关；
线圈的匝数越多，磁性越强，故当导线夹子连接接线柱d时，电磁铁的磁性最强。
故答案为：（1）大头针的数量；S；（2）电流大小；最弱；（3）线圈匝数；d。
四．解答题（共5小题）
24．【解答】解：（1）①比较实验序号3、5，两者磁场方向相同、导体运动方向相同，实验3中电路是闭合的，电路中有感应电流，实验5中电路是断开的，电路中没有感应电流，由此可以得出产生感应电流的一个条件：电路是闭合的。
②比较实验序号1、2、3、4可知，电路都是闭合的；1、2中导体没有做切割磁感线运动，电路中没有感应电流。3、4中导体或向左或向右做了切割磁感线运动，电路中产生了感应电流，由此可以得出产生感应电流的另一个条件：导体做切割磁感线运动。
（2）电流表指针的偏转方向不同可以反应电路中感应电流方向的不同；
①通过表中的信息可以发现实验在3、4中，磁场的方向相同，导体的运动方向不同，感应电流的方向也不相同，根据控制变量法的思路可以得出：感应电流的方向与导体的运动方向有关。
②通过表中的信息可以发现在实验4、6中，导体的运动方向相同，磁场的方向不同，感应电流的方向也不相同，根据控制变量法的思路可以得出：感应电流的方向与磁场的方向有关。
故答案为：（1）①3、5；②导体做切割磁感线运动；（2）①导体的运动方向；②4、6。
25．【解答】解：（1）电磁铁磁性强弱通过比较电磁铁吸引大头针的多少来反映，电磁铁吸引的大头针越多，电磁铁磁性越强。
（2）图示的电路中，两个电磁铁串联在一起，通过的电流相等，但是线圈的匝数不相等，电磁铁吸引的大头针的多少不一样，说明了线圈匝数的多少影响电磁铁的磁性。
（3）要探究电流对电磁铁磁性强弱的是否有影响，应该控制线圈的匝数不变，移动滑动变阻器的滑片，改变电路中的电流，观察电磁铁吸引的大头针的多少，故能完成该实验。
（4）实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥。
故答案为：（1）吸引大头针的多少；（2）线圈的匝数；（3）能；（4）铁钉被磁化，下端同名磁极相互排斥。
26．【解答】解：在家庭电路中，L表示火线，N表示零线；
保险丝是利用电流的热效应工作的；
闭合开关后灯泡不亮，但保险丝完好，这说明电路出现了断路故障；用试电笔检测①②③④四点，发现氖管均发光，说明这四点与火线之间是连通的，所以故障是进户零线断路了。
故答案为：火；热；进户零线断路。
27．【解答】解：
（1）试电笔除了辨别火线和零线外，还可以检查电气设备的外壳是否带电；
（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的地线相连，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。
故答案为：（1）是否带电；（2）大地；（3）用电器总功率过大；不能。
28．【解答】解：
（1）A．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错；
B．人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故B正确；
C．正常情况下家庭电路中火线中的电流等于零线中的电流，故C错；
D．漏电保护器跳闸后，需要检查电路故障，排除故障后，按下试验按钮，才能恢复供电，故D错；
故选B。
（2）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3；
（3）站在地面上的人体不小心接触了火线时，
此时漏电电流I3=UR=220V2000Ω+3500Ω=0.04A＝40mA，
由图丁可知，额定动作电流I≤30mA，
因I3＞I，
所以，该漏电保护器能及时断开电路；
（4）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：
（1）B；
（2）I1＝I2+I3；
（3）40；能；
（4）会；零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
实验
序号
磁极位置
开关
情况
导体运动情况
电流计指针偏转情况
1
上N下S
闭合
不运动
不偏转
2
上N下S
闭合
上下运动
不偏转
3
上N下S
闭合
水平向右运动
向右偏转
4
上N下S
闭合
水平向左运动
向左偏转
5
上N下S
断开
水平向右运动
不偏转
6
上S下N
闭合
水平向左运动
向右偏转
