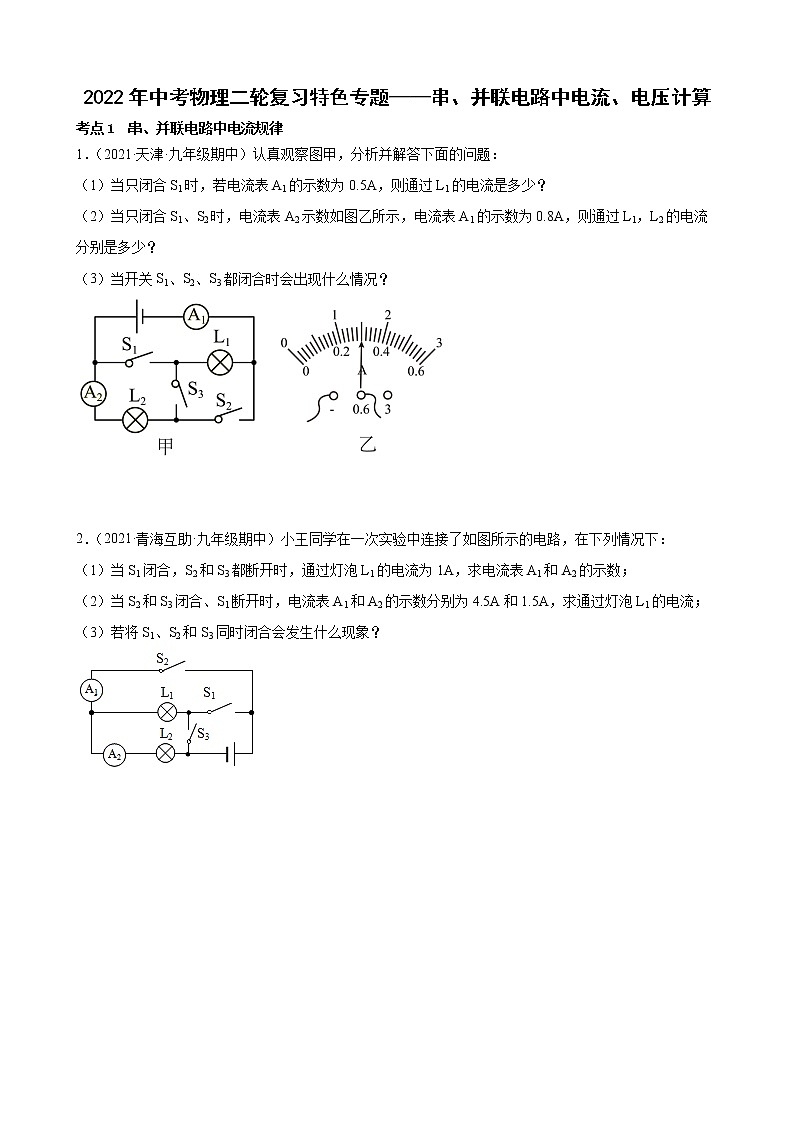

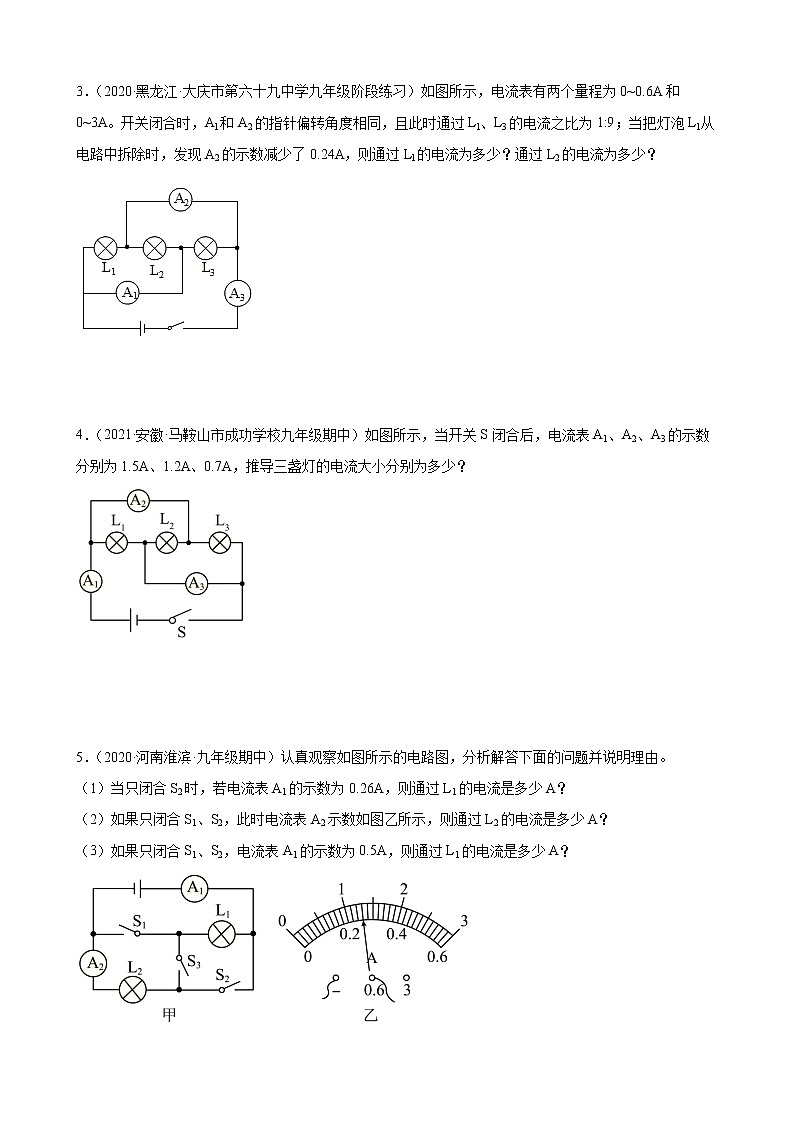

2022年中考物理二轮复习特色专题——串、并联电路中电流、电压计算考点1  串、并联电路中电流规律1．（2021·天津·九年级期中）认真观察图甲，分析并解答下面的问题：（1）当只闭合S1时，若电流表A1的示数为0.5A，则通过L1的电流是多少？（2）当只闭合S1、S2时，电流表A2示数如图乙所示，电流表A1的示数为0.8A，则通过L1，L2的电流分别是多少？（3）当开关S1、S2、S3都闭合时会出现什么情况？  2．（2021·青海互助·九年级期中）小王同学在一次实验中连接了如图所示的电路，在下列情况下：（1）当S1闭合，S2和S3都断开时，通过灯泡L1的电流为1A，求电流表A1和A2的示数；（2）当S2和S3闭合、S1断开时，电流表A1和A2的示数分别为4.5A和1.5A，求通过灯泡L1的电流；（3）若将S1、S2和S3同时闭合会发生什么现象？         3．（2020·黑龙江·大庆市第六十九中学九年级阶段练习）如图所示，电流表有两个量程为0~0.6A和0~3A。开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1:9；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.24A，则通过Ll的电流为多少？通过L2的电流为多少？  4．（2021·安徽·马鞍山市成功学校九年级期中）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.5A、1.2A、0.7A，推导三盏灯的电流大小分别为多少？   5．（2020·河南淮滨·九年级期中）认真观察如图所示的电路图，分析解答下面的问题并说明理由。（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是多少A？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，则通过L2的电流是多少A？（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？6．（2021·广东普宁·九年级期中）在如图所示的电路中，求：（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？  7．（2021·安徽合肥·九年级期中）如图所示的电路中，电流表为理想电流表，当S1断开，S2接a时，电流表的示数是0.4A；（1）此时通过灯L1、L2的电流分别是多少？（2）当S1断开、S2接b时，电流表的示数为0.2A，通过灯L1、L2的电流分别是多少？（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时通过灯L1的电流是多少？         考点2  串、并联电路中电压规律8．（2021·广东佛山·九年级阶段练习）如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则（1）求灯泡L1和灯泡L2两端的电压；（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，电流表A1示数为0.5A，求此时通过灯泡L2的电流和灯泡L2两端的电压。  9．（2021·山东莘县·九年级期中）如图所示，电源电压保持不变。当、闭合，断开时，电压表示数为；（1）当、断开，闭合时，电压表示数为，则两端的电压为多少伏？（2）当、闭合，断开时，电流表和的示数分别为和，则通过的电流为多少安？（要求画简化电路图）      10．（2021·安徽休宁·九年级阶段练习）如图所示的电路图，闭合开关，两灯都能发光。各表指针均指在图示位置，电流表为学生电流表，量程是0～0.6A，0～3A，电压表接的是0～3V的量程。求：（1）灯、两端的电压？（2）通过灯、的电流？  11．（2022·安徽·定远县育才学校九年级期末）如图所示，电源电压保持不变。当、闭合，断开时，电压表示数为写出必要的文字说明（1）电源电压是多少？（2）当、断开，闭合时，电压表示数为4V，则两端的电压为多少？（3）当、闭合，断开时，电流表A和的示数分别为和，则通过的电流为多少？  12．（2021·安徽淮北·九年级期中）在如图甲所示的电路中，电源电压恒定不变。（解答下列三个问题时，请先画出等效电路图）（1）当闭合开关S3，断开开关S1、S2时，电压表的示数如图乙所示，则电源电压为多少伏？（2）当断开开关S1、S3，闭合开关S2时，电压表的示数为4V，则灯泡L1两端的电压为多少伏？（3）当闭合开关S1、S3，断开开关S2时，电流表A、A1的示数分别为0.6A和0.4A，则通过灯泡L2的电流为多少安？  13．（2020·河南台前·九年级期中）如图所示电路：（1）当S2闭合，S1、S3断开，电压表V的示数为3V，电压表V1的示数为1.2V，求：L1和L2两端的电压分别是多少_______？（2）当S1、S3同时闭合，S2断开，电流表A的示数为1.5A，电流表A1的示数为0.4A，求：此时流过L1和L2的电流分别是多少_______？（3）为了保护电路，不应同时闭合开关_______。  14．（2021·山东槐荫·九年级期中）如图甲所示电路中，电源电压保持不变。闭合开关S后，整个电路正常工作，两电压表的表盘均如图乙所示。通过计算回答：（1）电源电压是多少伏特？灯泡两端的电压是多少伏特？（2）电阻R两端的电压是多少伏特？
参考答案：1．（1）0.5A；（2）0.3A； 0.5A；（3）电路会发生短路。2．（1）0A， 1A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源3．0.24A，0.24A4．0.3A；0.4A；0.8A5．（1）0A；（2）0.26A；（3）0.24A6．（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A7．（1）0A，0.4A；（2）0.2A，0.2A；（3）0.5A8．（1）1.2V，4.8V；（2）0.3A，6V9．（1）；（2）10．（1）1.5V，1.5V；（2）1.2A，0.3A。11．（1）6V；（2）2V；（3）0.3A12．（1）6V；（2）2V；（3）0.2A13．     1.2V、1.8V     0.4A、1.1A     S1、S2、S314．（1）11.5V，2.3V；（2）9.2V
