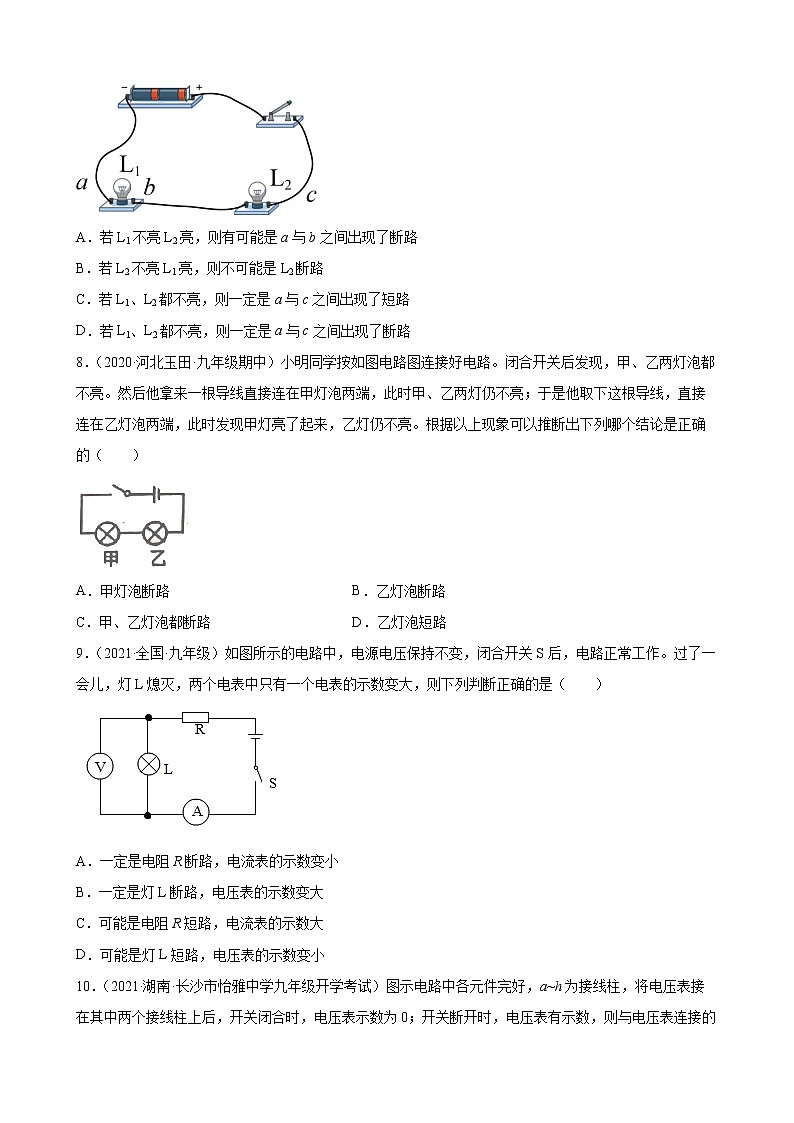

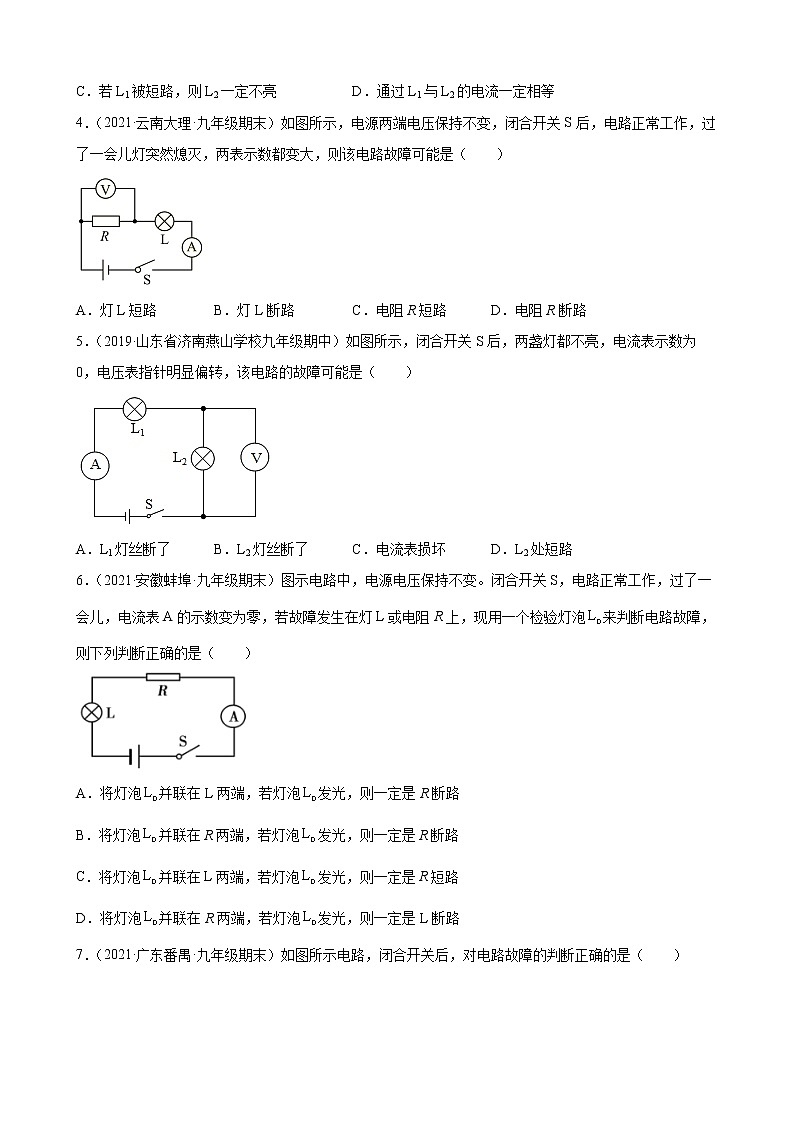

2022年中考物理二轮复习特色专题——电路故障分析一、单选题1．（2022·四川金牛·九年级期末）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，观察到一个灯泡突然熄灭，两只电表示数均增大，造成此现象的原因可能是（　　）A．甲灯断路 B．乙灯断路 C．甲灯短路 D．乙灯短路2．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（　　）A．若电流表有示数，故障是R1短路 B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路 D．若电流表无示数，故障是R2短路3．（2022·广东·铁一中学九年级期末）关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　） A．L1与L2的亮度一定不同 B．L1与L2两端的电压一定不相等C．若L1被短路，则L2一定不亮 D．通过L1与L2的电流一定相等4．（2021·云南大理·九年级期末）如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯突然熄灭，两表示数都变大，则该电路故障可能是（　　）A．灯L短路 B．灯L断路 C．电阻R短路 D．电阻R断路5．（2019·山东省济南燕山学校九年级期中）如图所示，闭合开关S后，两盏灯都不亮，电流表示数为0，电压表指针明显偏转，该电路的故障可能是（　　）A．L1灯丝断了 B．L2灯丝断了 C．电流表损坏 D．L2处短路6．（2021·安徽蚌埠·九年级期末）图示电路中，电源电压保持不变。闭合开关S，电路正常工作，过了一会儿，电流表A的示数变为零，若故障发生在灯L或电阻R上，现用一个检验灯泡来判断电路故障，则下列判断正确的是（　　）A．将灯泡并联在L两端，若灯泡发光，则一定是R断路B．将灯泡并联在R两端，若灯泡发光，则一定是R断路C．将灯泡并联在L两端，若灯泡发光，则一定是R短路D．将灯泡并联在R两端，若灯泡发光，则一定是L断路7．（2021·广东番禺·九年级期末）如图所示电路，闭合开关后，对电路故障的判断正确的是（　　）A．若L1不亮L2亮，则有可能是a与b之间出现了断路B．若L2不亮L1亮，则不可能是L2断路C．若L1、L2都不亮，则一定是a与c之间出现了短路D．若L1、L2都不亮，则一定是a与c之间出现了断路8．（2020·河北玉田·九年级期中）小明同学按如图电路图连接好电路。闭合开关后发现，甲、乙两灯泡都不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙两灯仍不亮；于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，乙灯仍不亮。根据以上现象可以推断出下列哪个结论是正确的（　　）A．甲灯泡断路 B．乙灯泡断路C．甲、乙灯泡都断路 D．乙灯泡短路9．（2021·全国·九年级）如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（　　）A．一定是电阻R断路，电流表的示数变小B．一定是灯L断路，电压表的示数变大C．可能是电阻R短路，电流表的示数大D．可能是灯L短路，电压表的示数变小10．（2021·湖南·长沙市怡雅中学九年级开学考试）图示电路中各元件完好，a~h为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数，则与电压表连接的接线柱可能是（　　）A．a和b B．c和d C．e和f D．g和h11．（2022·新疆·和硕县第二中学九年级期末）在如图所示的电路中，电源电压保持不变。闭合电键S后，小灯泡发光，过了一会儿，灯泡熄灭，电压表示数接近电源电压，则下列判断中正确的是（　　） A．小灯泡L断路 B．小灯泡L短路 C．电阻R断路 D．电阻R短路12．（2020·河南郾城·九年级期中）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。该电路中可能出现的故障是（　　）A．电阻R短路 B．电阻R断路 C．灯L短路 D．灯L断路二、填空题13．（2019·贵州·贵阳市清镇养正学校九年级期中）在图所示的电路中，当S闭合后，若电压表的示数为零，这可能是灯L1出现______故障，也可能是灯L2出现______故障。若电流表没有示数，而电压表有较大示数，其故障是L1______。14．（2022·上海·九年级）在图所示的电路中，电源电压为U保持不变。开关S从断开到闭合，电流表和电流表的示数均不变，若电路中仅有一处故障且只发生在电阻R1和R2上，请根据相关信息，写出电压表和电流表的示数及相对应的故障______。15．（2021·河北长安·模拟预测）如图甲所示电路，闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R0的电阻之比为______。若只有一个电压表有示数且电路中只有一处故障，则故障可能是______。16．（2021·上海虹口·二模）在图示的电路中，电源电压为U 且保持不变。闭合开关S，电路正常工作。一段时间后，观察到三个电表中有两个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上，请根据以上信息，写出闭合开关S后三个电表的示数及相对应的故障__________。17．（2020·重庆北碚·模拟预测）如图所示，当开关S闭合时，两灯均发光．滑片P向右移动时，电流表A1的示数_____（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是_____．三、简答题18．（2022·上海松江·一模）在图所示的电路中，电源电压保持不变，电阻R1和R2的阻值相等。开关S闭合后，电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息写出两电表的示数及相对应的故障。______    19．（2019·北京海淀·九年级期中）某同学在用电压表、电流表测量小灯泡两端电压及通过小灯泡电流时，错把电压表和电流表位置接反，如图所示，电路中各元件都完好，开关闭合后，轻轻滑动变阻器滑片P，简述电路中会出现的现象，并尝试利用所学知识解释此现象产生的原因。
参考答案：1．C2．C3．C4．A5．B6．B7．B8．B9．D10．D11．BC12．A13．     短路     断路     断路14．电流表的示数为0，电压表的示数为U，R1断路；电流表的示数为0，电压表的示数为0，R2断路15．     6     4：1     R1断路或R2短路（开放性试题，答案合理即可）16．     不变     L1断路17．如果R2断路，电压表、电流表示数为0；如果R2短路，电压表为2U0，电流表为2I0。
