2022年中考物理二轮复习——电磁学作图

这是一份2022年中考物理二轮复习——电磁学作图，共7页。试卷主要包含了在图中运用知识解决问题，和磁感线的方向等内容，欢迎下载使用。

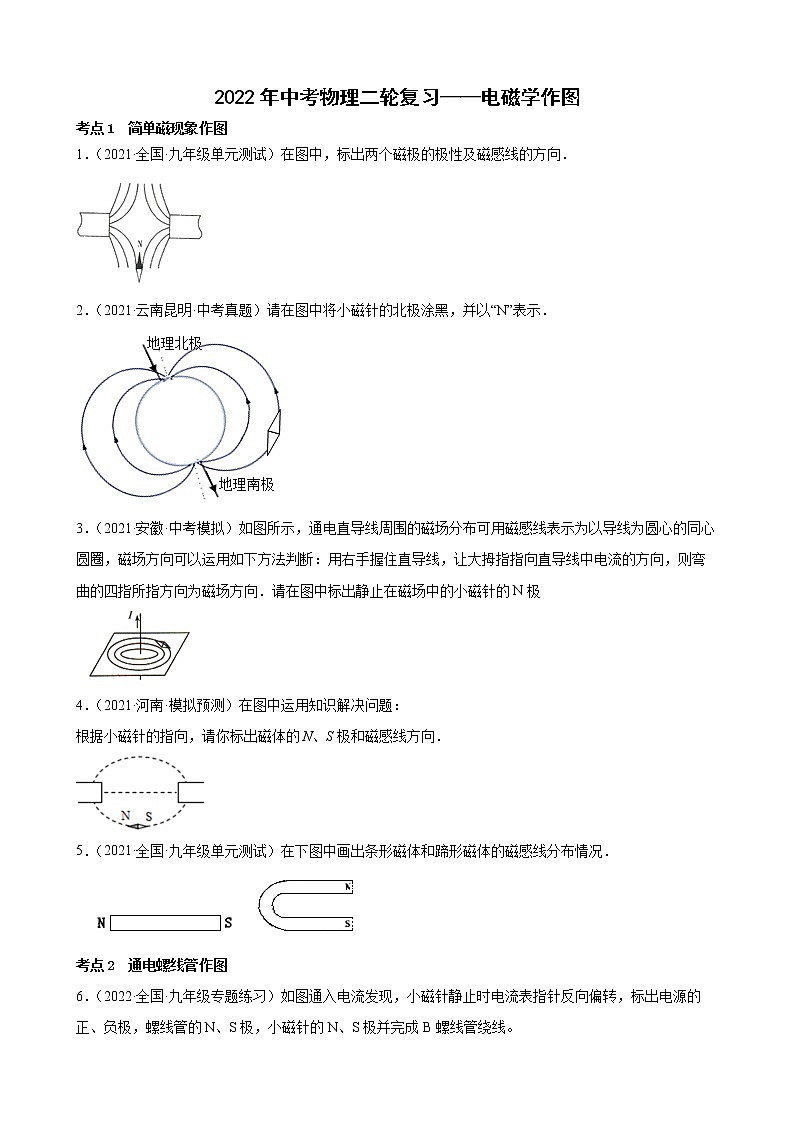

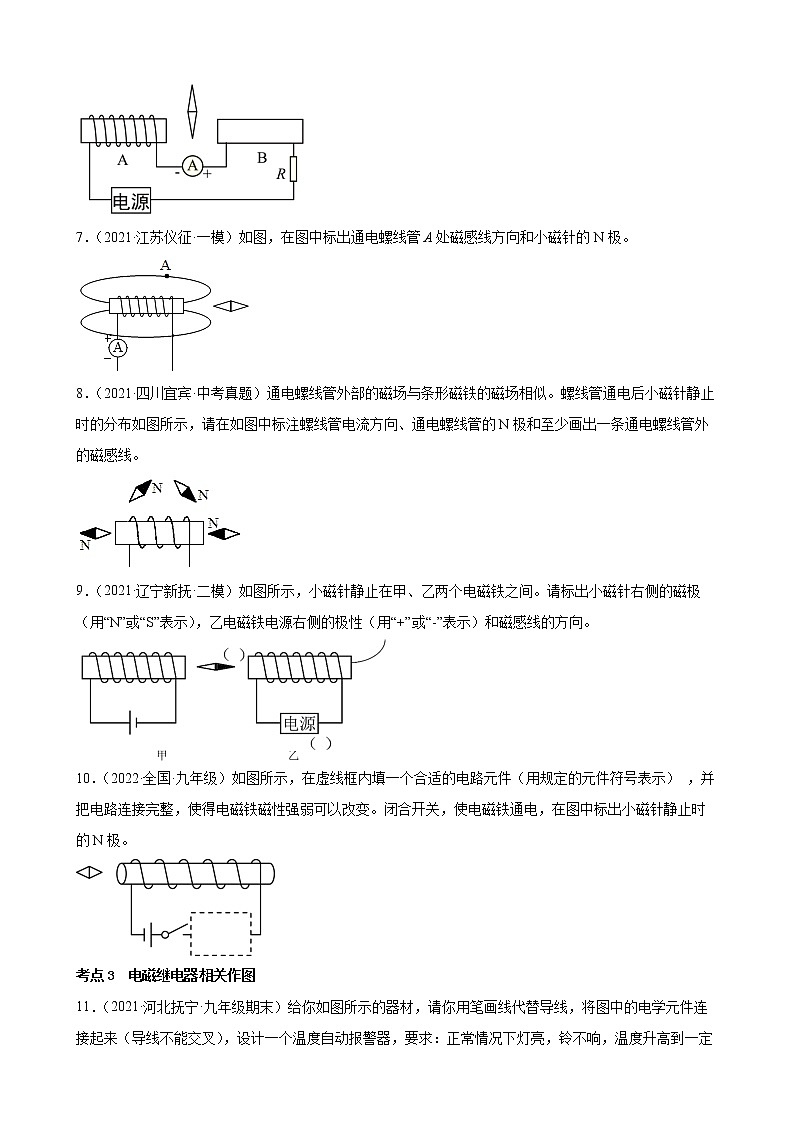

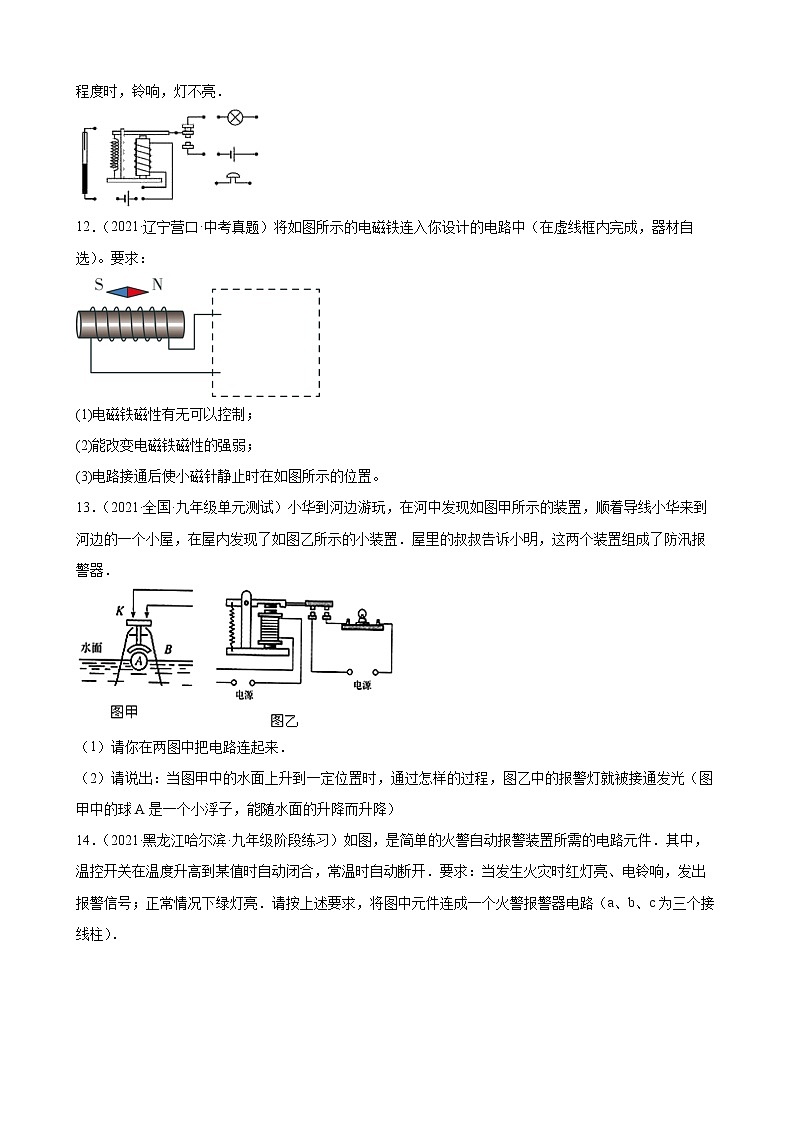

2022年中考物理二轮复习——电磁学作图考点1  简单磁现象作图1．（2021·全国·九年级单元测试）在图中，标出两个磁极的极性及磁感线的方向．2．（2021·云南昆明·中考真题）请在图中将小磁针的北极涂黑，并以“N”表示．3．（2021·安徽·中考模拟）如图所示，通电直导线周围的磁场分布可用磁感线表示为以导线为圆心的同心圆圈，磁场方向可以运用如下方法判断：用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．请在图中标出静止在磁场中的小磁针的N极4．（2021·河南·模拟预测）在图中运用知识解决问题：根据小磁针的指向，请你标出磁体的N、S极和磁感线方向．5．（2021·全国·九年级单元测试）在下图中画出条形磁体和蹄形磁体的磁感线分布情况．考点2  通电螺线管作图6．（2022·全国·九年级专题练习）如图通入电流发现，小磁针静止时电流表指针反向偏转，标出电源的正、负极，螺线管的N、S极，小磁针的N、S极并完成B螺线管绕线。7．（2021·江苏仪征·一模）如图，在图中标出通电螺线管A处磁感线方向和小磁针的N极。8．（2021·四川宜宾·中考真题）通电螺线管外部的磁场与条形磁铁的磁场相似。螺线管通电后小磁针静止时的分布如图所示，请在如图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线。9．（2021·辽宁新抚·二模）如图所示，小磁针静止在甲、乙两个电磁铁之间。请标出小磁针右侧的磁极（用“N”或“S”表示），乙电磁铁电源右侧的极性（用“+”或“-”表示）和磁感线的方向。10．（2022·全国·九年级）如图所示，在虚线框内填一个合适的电路元件（用规定的元件符号表示） ，并把电路连接完整，使得电磁铁磁性强弱可以改变。闭合开关，使电磁铁通电，在图中标出小磁针静止时的N极。考点3  电磁继电器相关作图11．（2021·河北抚宁·九年级期末）给你如图所示的器材，请你用笔画线代替导线，将图中的电学元件连接起来（导线不能交叉），设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．12．（2021·辽宁营口·中考真题）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成，器材自选）。要求：(1)电磁铁磁性有无可以控制；(2)能改变电磁铁磁性的强弱；(3)电路接通后使小磁针静止时在如图所示的位置。13．（2021·全国·九年级单元测试）小华到河边游玩，在河中发现如图甲所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图乙所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图甲中的水面上升到一定位置时，通过怎样的过程，图乙中的报警灯就被接通发光（图甲中的球A是一个小浮子，能随水面的升降而升降）14．（2021·黑龙江哈尔滨·九年级阶段练习）如图，是简单的火警自动报警装置所需的电路元件．其中，温控开关在温度升高到某值时自动闭合，常温时自动断开．要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求，将图中元件连成一个火警报警器电路（a、b、c为三个接线柱）．15．（2021·山西·模拟预测）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图（3）所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．
参考答案：1．2．3．4．5．6．7．8．9．10．11．见解析12．如下图所示13．（1）当水位升高时，浮子A上浮使触电K闭合，电磁铁中有了电流，电磁铁有磁性，把衔铁吸引下来，灯泡所在电路接通，灯亮，发出报警信号．电路图如下：（2）当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通．电磁铁具有磁性，衔铁被吸引，使触点开关闭合，从而工作电路被接通．这样小灯泡就能发光报警．14．15．
