2022年中考物理二轮复习专题——串、并联电路中电流、电压计算专题

这是一份2022年中考物理二轮复习专题——串、并联电路中电流、电压计算专题，共7页。试卷主要包含了如图所示的电路，问等内容，欢迎下载使用。

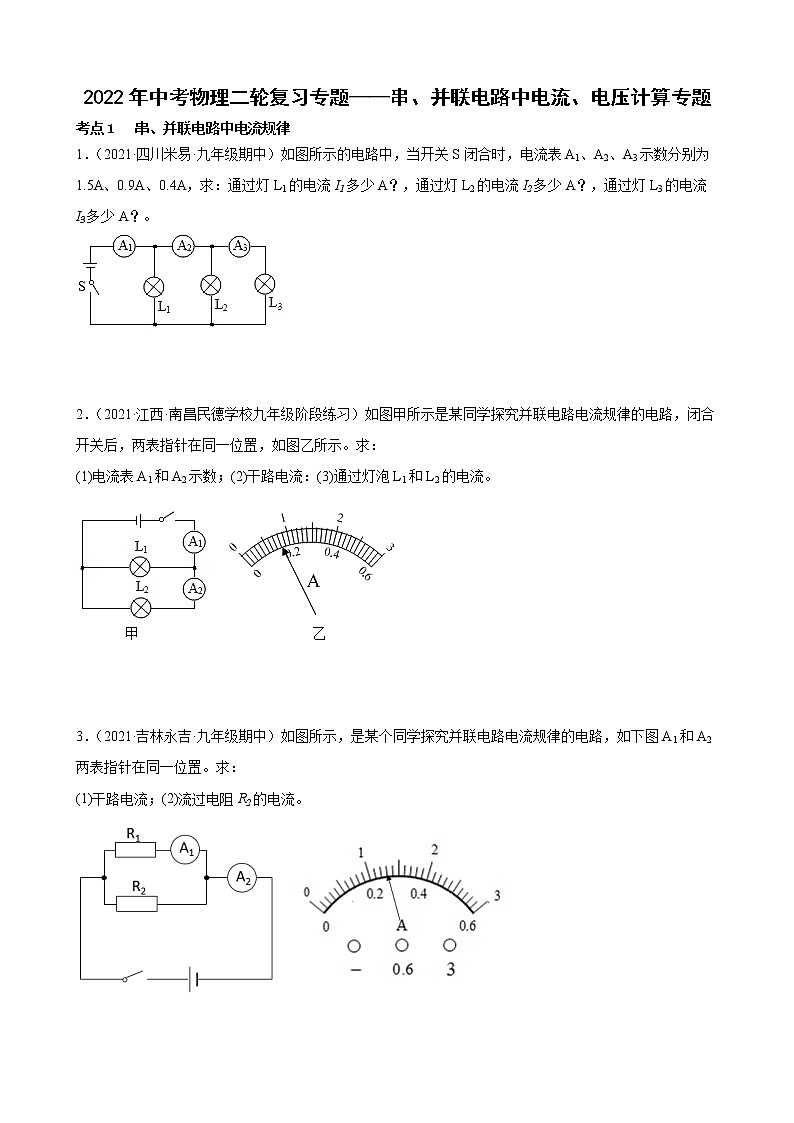

2022年中考物理二轮复习专题——串、并联电路中电流、电压计算专题考点1   串、并联电路中电流规律1．（2021·四川米易·九年级期中）如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。  2．（2021·江西·南昌民德学校九年级阶段练习）如图甲所示是某同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置，如图乙所示。求：(1)电流表A1和A2示数；(2)干路电流：(3)通过灯泡L1和L2的电流。  3．（2021·吉林永吉·九年级期中）如图所示，是某个同学探究并联电路电流规律的电路，如下图A1和A2两表指针在同一位置。求：(1)干路电流；(2)流过电阻R2的电流。 4．（2021·湖南·长沙市南雅中学九年级阶段练习）如图中图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求∶(1)电流表A2和A3的示数；(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.45A和0.3A，电流表A1的示数｡  5．（2021·全国·九年级单元测试）如图所示电路，开关都闭合时，电流表A1的示数是0.5A，电流表A2的示数是0.6A，求：电流表A3的示数多大？  6．（2021·广西南丹·九年级期中）认真观察图，分析并解答下面的问题：（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？  7．（2021·全国·九年级单元测试）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.6A和1.2A，求L1、L2、L3中的电流分别为多少？   考点2   串、并联电路中电压规律8．（2021·北京西城·九年级期末）如图所示，闭合开关S，电压表V1、V2的示数分别为6V、2V，电流表的示数为1A。求：(1)电源电压；(2)电阻R1的阻值。  9．（2021·全国·九年级专题练习）小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A1和A2的指针均指在图乙所示的位置。则L1、L2的电流各是多少？电源电压及两电压表V1、V2示数是多少？10．（2021·广西宜州·九年级期中）如图所示的电路，问：(1)当a、b都是电压表时，闭合开关S1和S2，a、b示数分别是6 V、3.5 V，那么灯L1两端的电压是多少？(2)当a、b都是电流表时，断开开关S2、闭合开关S1，a、b示数分别是0.28 A、0.5 A，那么通过灯L1的电流是多少？  11．（2021·江西乐平·九年级期中）如图甲所示，电路所接入的电表均为实验室常用电流表和电压表。开关闭合后，三只电表的指针均如图乙所示，已知电压表接入的是“一”和““15”这两个接线柱，请回答：(1)电源电压，L1、L2两端的电压各是多少？(2)通过L1、L2的电流为多大？(3)若A2、V两电表位置互换，则L1、L2亮暗情况及电压表有无示数？若有，电压表示数多大？（以上答案均需要说明理由）  12．（2021·陕西武功·九年级期中）如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：（1）L1和L2两端的电压；（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。   13．（2021·黑龙江·集贤县第七中学九年级期中）如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：（1）L1和L2两端的电压各为多少?（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少?（3）若将S1，S2和S3同时闭合会发生什么现象?   14．（2021·安徽·马鞍山市成功学校九年级期中）如图所示电路中，开关S闭合后，电压表V1的示数为12V．如果开关S断开，电压表V1的示数为9V，电压表V2的示数为4V． （1）求电源电压为多少；（2）求S断开时L2两端的电压为多少．
参考答案：1．0.6；0.5；0.42．(1)0.8A；0.16A；(2)0.8A；(3)0.64A；0.16A3．(1)1.3A；(2)1.04A4．(1)0.1A，0；(2)0.15A5．1.1A6．（1）0A；（2）0.26A；（3）0.24A．7．通过灯泡L1、L2和L3的电流分别是0.2A、0.6A、0.4A8．(1)6V；(2)4Ω9．L1、L2的电流分别是0.8A、0.2A；电源电压及两电压表V1、V2示数都是6V。10．(1)2.5V；(2)0.22A11．(1)电源电压和L1、L2两端的电压均为6V；(2)通过L1的电流为0.24A，通过L2的电流为0.96A；(3)灯泡L1不发光，L2亮度不变；电压表为6V12．(1) 1.2V，4.8V；(2) 0.8A，6V13．(1)3.8V，2.2V；(2)0.28A，0.32A；(3)短路。14．（1）12V；（2）1V
