2022年中考物理二轮复习——电路的故障检测专题训练

这是一份2022年中考物理二轮复习——电路的故障检测专题训练，共8页。试卷主要包含了单选题，填空题，简答题等内容，欢迎下载使用。

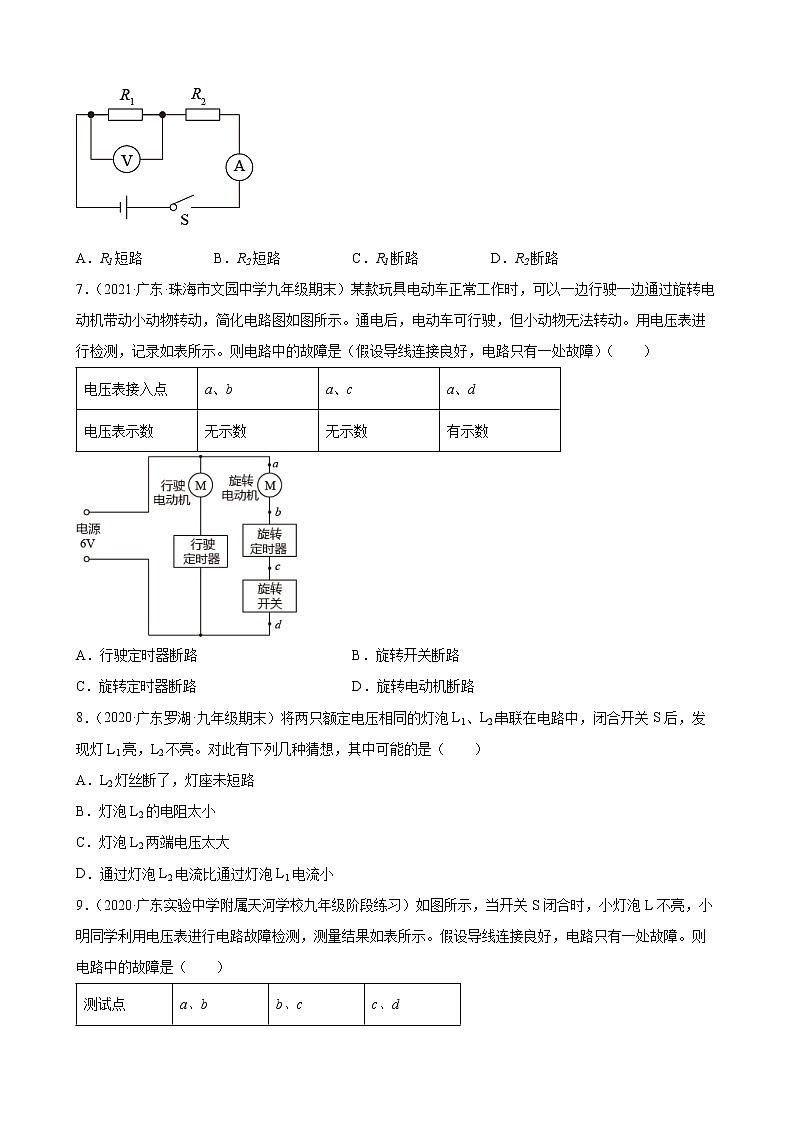

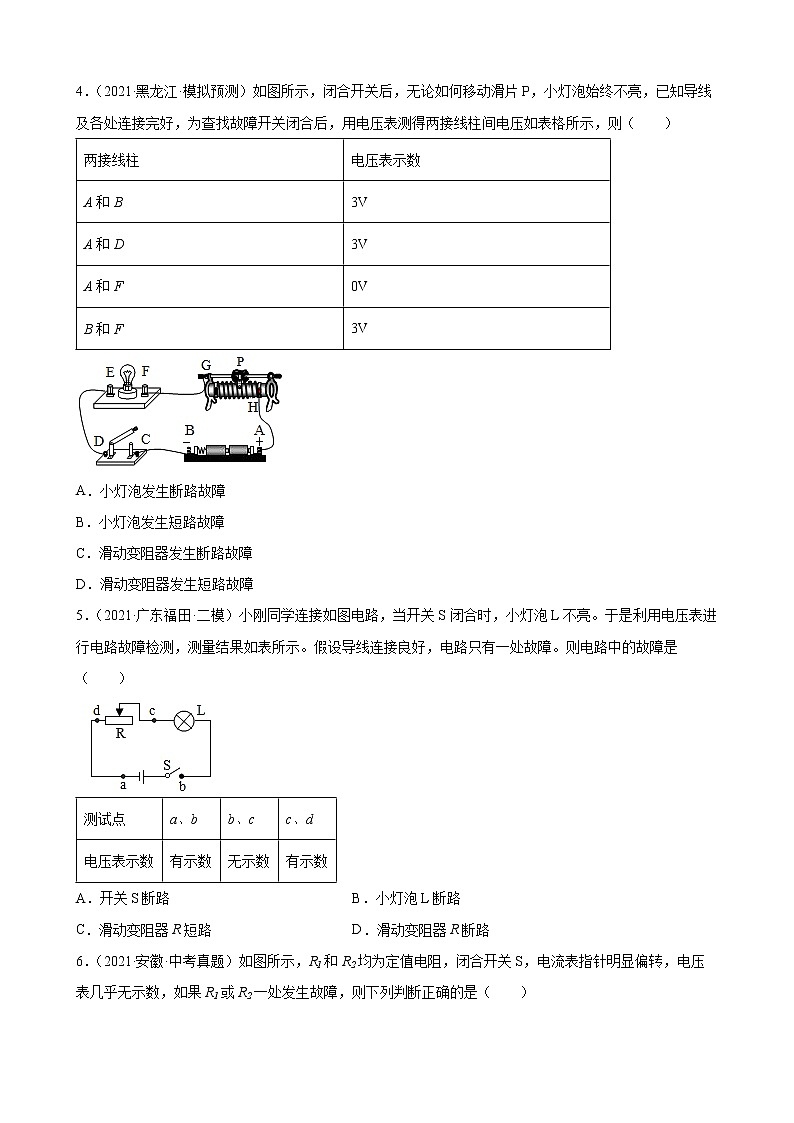

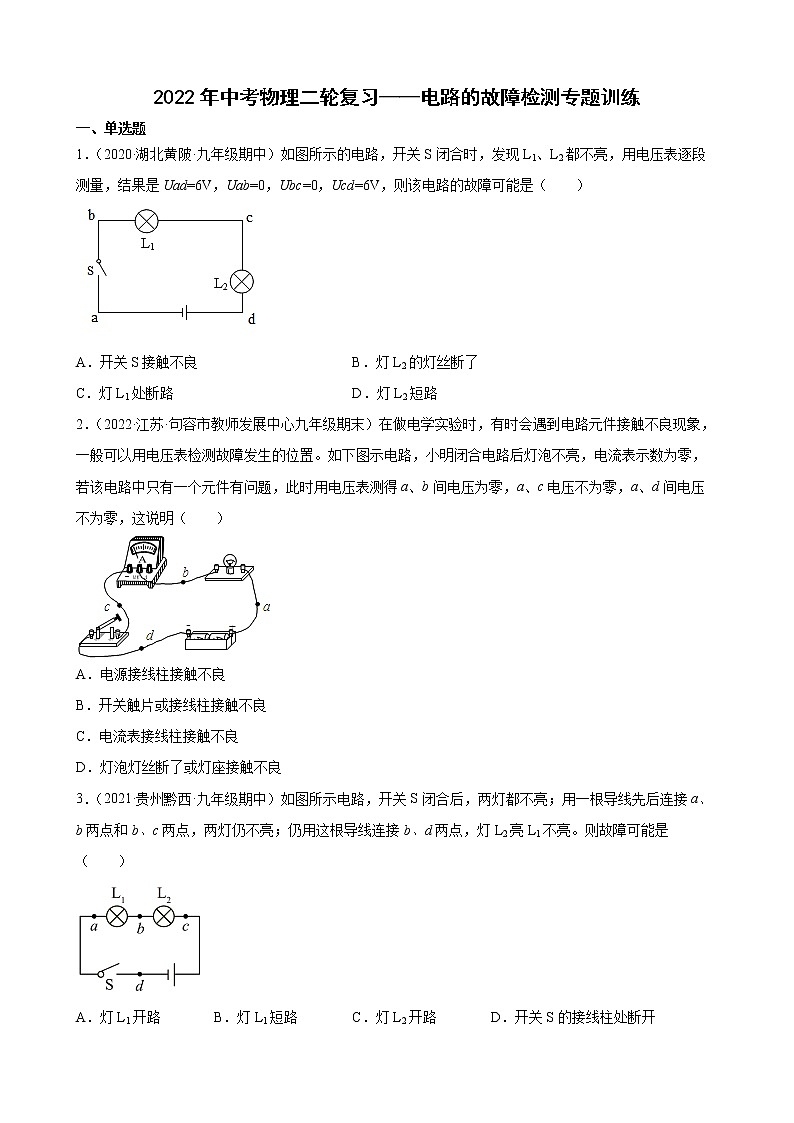

2022年中考物理二轮复习——电路的故障检测专题训练一、单选题1．（2020·湖北黄陂·九年级期中）如图所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6V，Uab=0，Ubc=0，Ucd=6V，则该电路的故障可能是（　　）A．开关S接触不良 B．灯L2的灯丝断了C．灯L1处断路 D．灯L2短路2．（2022·江苏·句容市教师发展中心九年级期末）在做电学实验时，有时会遇到电路元件接触不良现象，一般可以用电压表检测故障发生的位置。如下图示电路，小明闭合电路后灯泡不亮，电流表示数为零，若该电路中只有一个元件有问题，此时用电压表测得a、b间电压为零，a、c电压不为零，a、d间电压不为零，这说明（　　）A．电源接线柱接触不良B．开关触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良3．（2021·贵州黔西·九年级期中）如图所示电路，开关S闭合后，两灯都不亮；用一根导线先后连接a、b两点和b、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（　　）A．灯L1开路 B．灯L1短路 C．灯L2开路 D．开关S的接线柱处断开4．（2021·黑龙江·模拟预测）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好，为查找故障开关闭合后，用电压表测得两接线柱间电压如表格所示，则（　　）两接线柱电压表示数A和B3VA和D3VA和F0VB和F3VA．小灯泡发生断路故障B．小灯泡发生短路故障C．滑动变阻器发生断路故障D．滑动变阻器发生短路故障5．（2021·广东福田·二模）小刚同学连接如图电路，当开关S闭合时，小灯泡L不亮。于是利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）测试点a、bb、cc、d电压表示数有示数无示数有示数A．开关S断路 B．小灯泡L断路C．滑动变阻器R短路 D．滑动变阻器R断路6．（2021·安徽·中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）A．R1短路 B．R2短路 C．R1断路 D．R2断路7．（2021·广东·珠海市文园中学九年级期末）某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。通电后，电动车可行驶，但小动物无法转动。用电压表进行检测，记录如表所示。则电路中的故障是（假设导线连接良好，电路只有一处故障）（　　）电压表接入点a、ba、ca、d电压表示数无示数无示数有示数A．行驶定时器断路 B．旋转开关断路C．旋转定时器断路 D．旋转电动机断路8．（2020·广东罗湖·九年级期末）将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯L1亮，L2不亮。对此有下列几种猜想，其中可能的是（　　）A．L2灯丝断了，灯座未短路B．灯泡L2的电阻太小C．灯泡L2两端电压太大D．通过灯泡L2电流比通过灯泡L1电流小9．（2020·广东实验中学附属天河学校九年级阶段练习）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）测试点a、bb、cc、d电压表示数3V3V0 A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路10．（2020·江苏苏州·九年级阶段练习）如图所示，电源电压不变，R1或R2其中有一个发生了断路，闭合开关S，能检测出具体故障的方法是将（　　）A．电流表串联在R1支路中 B．电压表并联在R2两端C．电流表串联在干路中 D．完好的小灯泡替换R111．（2020·四川凉山·中考真题）如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）A．一定是灯泡L1断路 B．一定是灯泡L2断路C．可能是灯泡L1短路 D．可能是灯泡L2短路12．（2020·山东泰安·中考真题）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路二、填空题13．（2022·上海·九年级）如图所示的电路中，电源电压保持不变。闭合电键S后，观察到灯L不发光，电路中只有一个电表的指针发生偏转。已知灯L、电阻R出现了故障，其它电路元件均完好。（1）指针发生偏转的电表是___________表；（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一个电表指针未发生偏转，则原电路中的故障一定是___________。14．（2020·上海·九年级专题练习）在图所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路中两电表的示数始终为零。若电路中的故障只发生在电阻R1、R2处，(1) 则电阻R2_____断路（选填“一定”或“可能”）；(2) 现用一只完好的电阻R0替换电阻R2，来进一步确定电路故障。请写出闭合电键S后，两电表的示数情况及相对应的电路故障_____。15．（2019·北京市第一零一中学温泉校区九年级阶段练习）小明通过实验研究串联电路中的电流关系，实验电路如图所示，电源两端电压为3V，闭合开关S，小灯泡L1、L2均不发光，且电流表示数为零．他用电压表检查电路故障，测得灯L1两端电压为3V，灯L2两端电压为零．假设电路中只有一处故障，根据测量数据可以初步判断电路故障是灯L1出现了_____．（选填“短路”或“断路”）16．（2019·江西·南昌大学附属中学九年级期中）某同学做实验时，组成如图所示的电路．闭合开关后，发现两盏灯都不亮．他用一块电压表检测故障．将电压表并联在ac两点时，闭合开关S，电压表示数是3V．将电压表并联在ab两点时，电压表示数为0．将电压表并联在bc两点时，闭合开关S，电压表示数是3V．由此可以做出判断，电路在____两点之间发生了_________故障．17．（2019·重庆一中九年级期中）如图的电路中，电源电压保持不变．闭合开关S后，只有一盏灯发光，电流表的示数为I1，若电路中只有一处用电器故障，则可能是某一盏灯发生__________故障（选填“断路”或“短路”）．若将发生故障的灯更换为同规格的完好灯泡，闭合开关后，电流表的示数I2将__________ I1（选填“大于”、“小于”或“等于”）.三、简答题18．（2020·上海·九年级专题练习）在图所示的电路中，电源电压为U，电阻R1、R2的阻值相等。闭合开关S，电流表的示数为I0，电路正常工作。一段时间后，电流表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现提供一个完好的电压表V来判断故障，请写出电压表V接入的位置、电压表V和电流表A的示数及对应的故障。    19．（2020·全国·九年级专题练习）在图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等。闭合开关S，电压表的示数为U0，电流表的示数为2I0，电路正常工作。一段时间后，其中一个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上。现提供一个完好的电流表A1来判断故障，请写出电流表A1接入的位置、示数及对应的故障。
参考答案：1．B2．C3．D4．A5．D6．A7．B8．B9．B10．A11．D12．C13．     V2     L断路且R短路14．     一定     详见解析15．断路16．     bc     断路17．     断路     等于18．将电压表V并联在R1两端，若电压表V的示数为U，电流表A的示数为2 I0，则电阻R2短路；若电压表V的示数为0，电流表A的示数为2 I0，则电阻R1短路19．将电流表A1与电阻R1串联，若电流表A1有示数，说明R1没有断路，若电流表A1没有示数，说明R1断路；将电流表A1与电阻R2 串联，若电流表A1有示数，说明R2没有断路，若电流表A1没有示数，说明R2断路
