2022年中考物理二轮复习专题——电学图像问题专题 (1)

这是一份2022年中考物理二轮复习专题——电学图像问题专题 (1)，共8页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

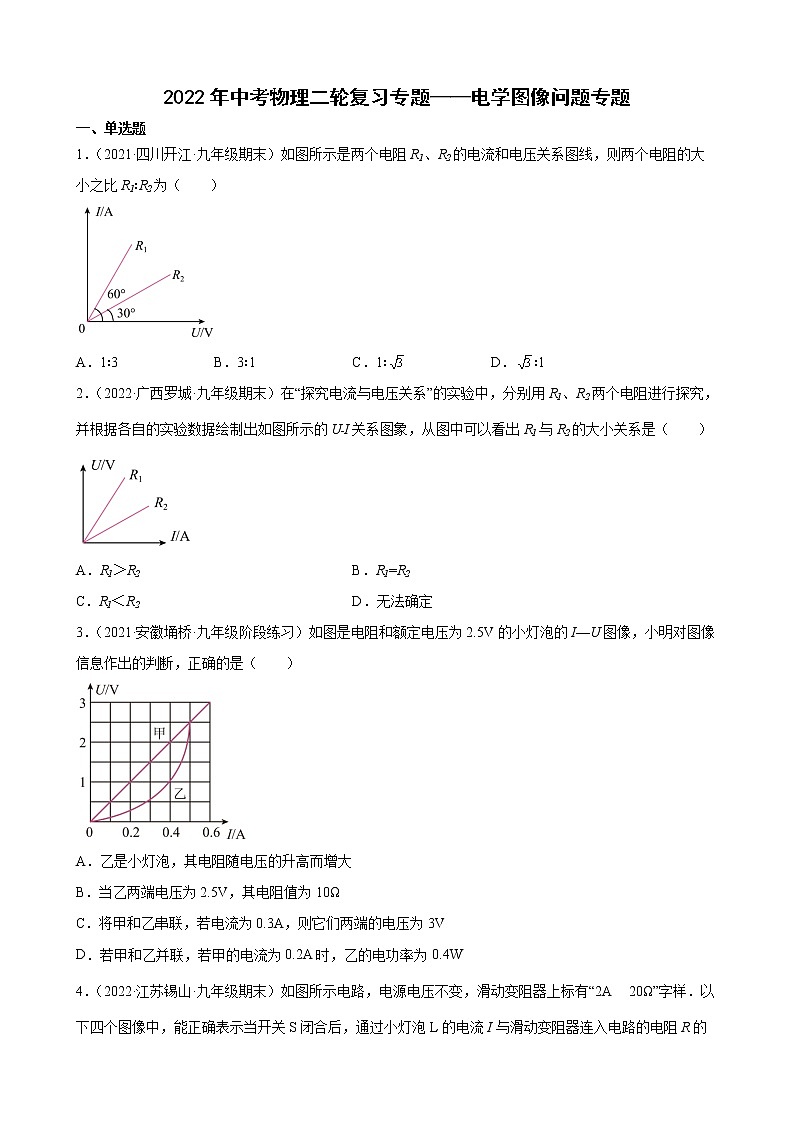

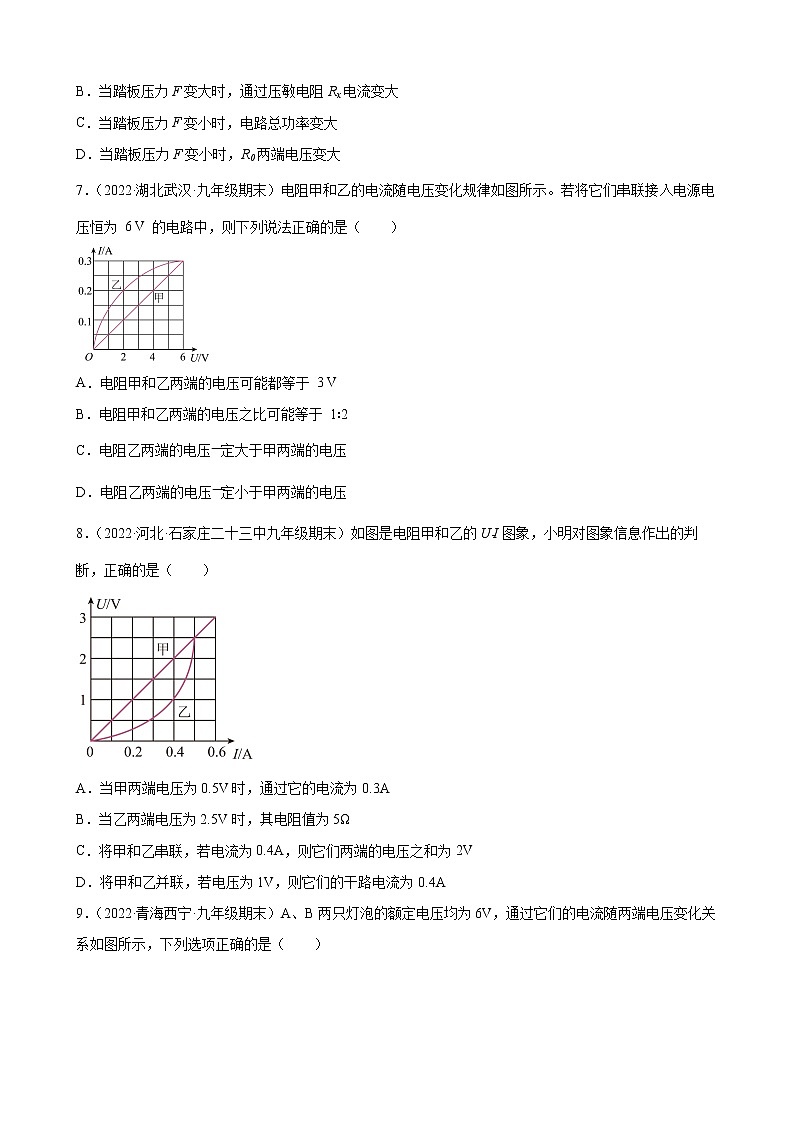

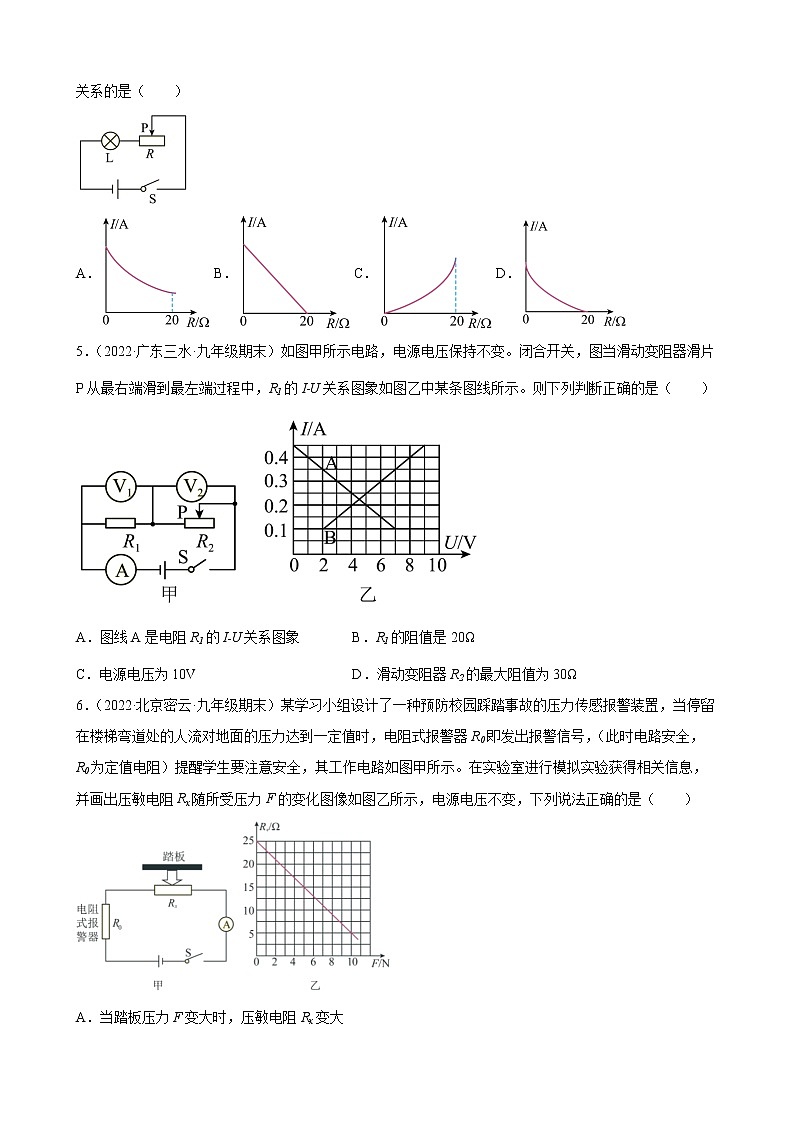

2022年中考物理二轮复习专题——电学图像问题专题一、单选题1．（2021·四川开江·九年级期末）如图所示是两个电阻R1、R2的电流和电压关系图线，则两个电阻的大小之比R1∶R2为（　　）A．1∶3 B．3∶1 C．1∶ D．∶12．（2022·广西罗城·九年级期末）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（　　）A．R1＞R2 B．R1=R2C．R1＜R2 D．无法确定3．（2021·安徽埇桥·九年级阶段练习）如图是电阻和额定电压为2.5V的小灯泡的I—U图像，小明对图像信息作出的判断，正确的是（　　）A．乙是小灯泡，其电阻随电压的升高而增大B．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为3VD．若甲和乙并联，若甲的电流为0.2A时，乙的电功率为0.4W4．（2022·江苏锡山·九年级期末）如图所示电路，电源电压不变，滑动变阻器上标有“2A   20Ω”字样．以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（　　）A． B．C．D．5．（2022·广东三水·九年级期末）如图甲所示电路，电源电压保持不变。闭合开关，图当滑动变阻器滑片P从最右端滑到最左端过程中，R1的I﹣U关系图象如图乙中某条图线所示。则下列判断正确的是（　　）A．图线A是电阻R1的I﹣U关系图象 B．R1的阻值是20ΩC．电源电压为10V D．滑动变阻器R2的最大阻值为30Ω6．（2022·北京密云·九年级期末）某学习小组设计了一种预防校园踩踏事故的压力传感报警装置，当停留在楼梯弯道处的人流对地面的压力达到一定值时，电阻式报警器R0即发出报警信号，（此时电路安全，R0为定值电阻）提醒学生要注意安全，其工作电路如图甲所示。在实验室进行模拟实验获得相关信息，并画出压敏电阻Rx随所受压力F的变化图像如图乙所示，电源电压不变，下列说法正确的是（　　）A．当踏板压力F变大时，压敏电阻Rx变大B．当踏板压力F变大时，通过压敏电阻Rx电流变大C．当踏板压力F变小时，电路总功率变大D．当踏板压力F变小时，R0两端电压变大7．（2022·湖北武汉·九年级期末）电阻甲和乙的电流随电压变化规律如图所示。若将它们串联接入电源电压恒为 6 V 的电路中，则下列说法正确的是（　　）A．电阻甲和乙两端的电压可能都等于 3 VB．电阻甲和乙两端的电压之比可能等于 1∶2C．电阻乙两端的电压⼀定大于甲两端的电压D．电阻乙两端的电压⼀定小于甲两端的电压8．（2022·河北·石家庄二十三中九年级期末）如图是电阻甲和乙的U﹣I图象，小明对图象信息作出的判断，正确的是（　　）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为5ΩC．将甲和乙串联，若电流为0.4A，则它们两端的电压之和为2VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A9．（2022·青海西宁·九年级期末）A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（　　）A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2∶1C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9VD．将两灯并联在6V的电源两端，电路中的总功率为9W10．（2021·安徽省马鞍山市第七中学九年级阶段练习）灯泡L与定值电阻R的I﹣U图象如图所示。若将L与R串联在6V的电源上，下列说法正确的是（　　）A．小灯泡的阻值是10ΩB．电路中的电流是0.6AC．电路总电阻为15ΩD．若将它们并联2V的电源上，干路的电流是0.4A二、填空题11．（2022·江西新余·九年级期末）一个定值电阻和一只小灯泡的电流与其两端电压的关系如图所示，小灯泡的图像是图中的 _______（选填“A”或“B”）。若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是 _______V。12．（2022·陕西澄城·九年级期末）如图所示是电阻R和灯泡L的I-U图象，若电阻R和灯泡L串联接在电压为9V的电源上，则电路中的电流为______A；若将电阻R和灯泡L并联接在电压为6V的电源上，则干路电流为______A；当R两端的电压为0时，R的阻值为______Ω。13．（2022·安徽芜湖·九年级期末）图像法是物理学中处理数据的一种重要方法，常常帮助我们更好的解决物理问题。如图是某小灯泡工作时的电流随电压变化的曲线，当该小灯泡和一个阻值为10Ω的电阻R串联在12V电源上时，工作时小灯泡电阻为__Ω。14．（2017·河北怀安·九年级期末）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为______Ω，将A和B并联后接在电压为3V的电源两端，则通过A和B的总电流是______A。15．（2021·湖南长沙·九年级阶段练习）在如图甲所示的电路中，电压保持不变，小灯泡L标有“6V”字样，它的U-I图象如图乙所示；只闭合S1时，电流表示数为I1，电压表示数为U1，当开关S1，S2都闭合，此时小灯泡恰好正常发光，电流表示数为I2，电压表示数为U2。已知R1∶R2=1∶2；U1∶U2=6∶5。灯泡正常发光时的电阻为______，电源电压为______V。三、计算题16．（2021·安徽淮北·九年级阶段练习）在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压恒定不变，闭合开关S后，在滑片P从a端移动到b端的过程中，电流表的示数I与电压表的示数U的变化关系如图乙所示（1）设R1两端电压的变化量为∆U1，对应的电流的变化量为∆I1，试推证；（2）求R1的阻值大小。 17．（2021·广西·九年级阶段练习）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为多少？R2的最大阻值为多少Ω？    18．（2022·广东越秀·九年级期末）电路如图甲所示，电源两端电压U恒为7V，R1为电阻值恒定的电阻丝，其额定电压为5V，R2是滑动变阻器，当开关S闭合后，改变滑动变阻器接入电路的电阻，电压表与电流表的示数变化如图乙所示。求：（1）R1的额定电流；（2）R1的电阻值；（3）电压表的示数为6V时，整个电路消耗的电功率；  19．（2021·河北顺平·九年级期中）两定值电阻甲、乙中的电流与电压关系如图1所示。（1）求甲的定值电阻R1和乙的定值电阻R2的大小；（2）将两定值电阻按图2接入电路中，闭合开关后，电流表A1的示数为0.5A，求电流表A2和电压表V1、V2的示数。
参考答案：1．A2．A3．D4．A5．B6．B7．D8．B9．D10．C11．     B     3.512．     0.6     1.4     1013．214．     5     0.915．     6Ω     3116．10Ω17．3V，10Ω18．（1）0.5A；（2）10Ω；（3）0.7W19．（1）5Ω， 10Ω；（2）0.5A、7.5V、5V
