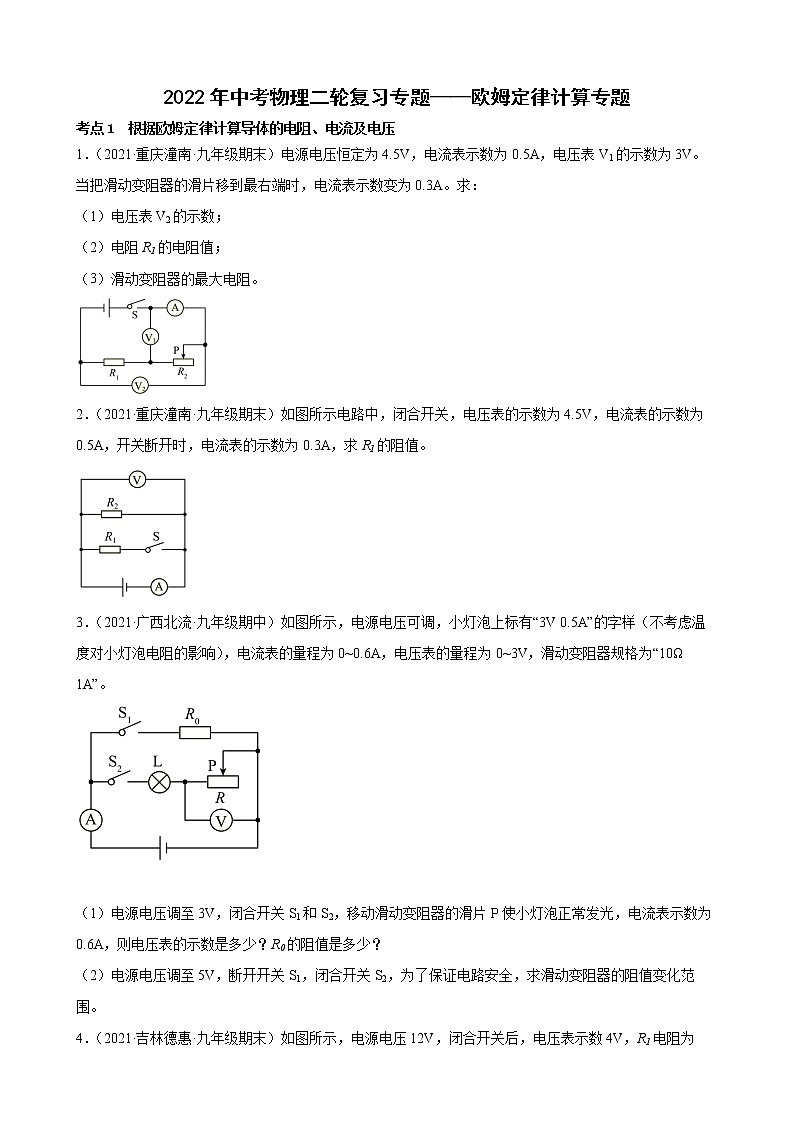

2022年中考物理二轮复习专题——欧姆定律计算专题 (1)

这是一份2022年中考物理二轮复习专题——欧姆定律计算专题 (1)，共7页。
1．（2021·重庆潼南·九年级期末）电源电压恒定为4.5V，电流表示数为0.5A，电压表V1的示数为3V。当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A。求：
（1）电压表V2的示数；
（2）电阻R1的电阻值；
（3）滑动变阻器的最大电阻。
2．（2021·重庆潼南·九年级期末）如图所示电路中，闭合开关，电压表的示数为4.5V，电流表的示数为0.5A，开关断开时，电流表的示数为0.3A，求R1的阻值。
3．（2021·广西北流·九年级期中）如图所示，电源电压可调，小灯泡上标有“3V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器规格为“10Ω 1A”。
（1）电源电压调至3V，闭合开关S1和S2，移动滑动变阻器的滑片P使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至5V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。

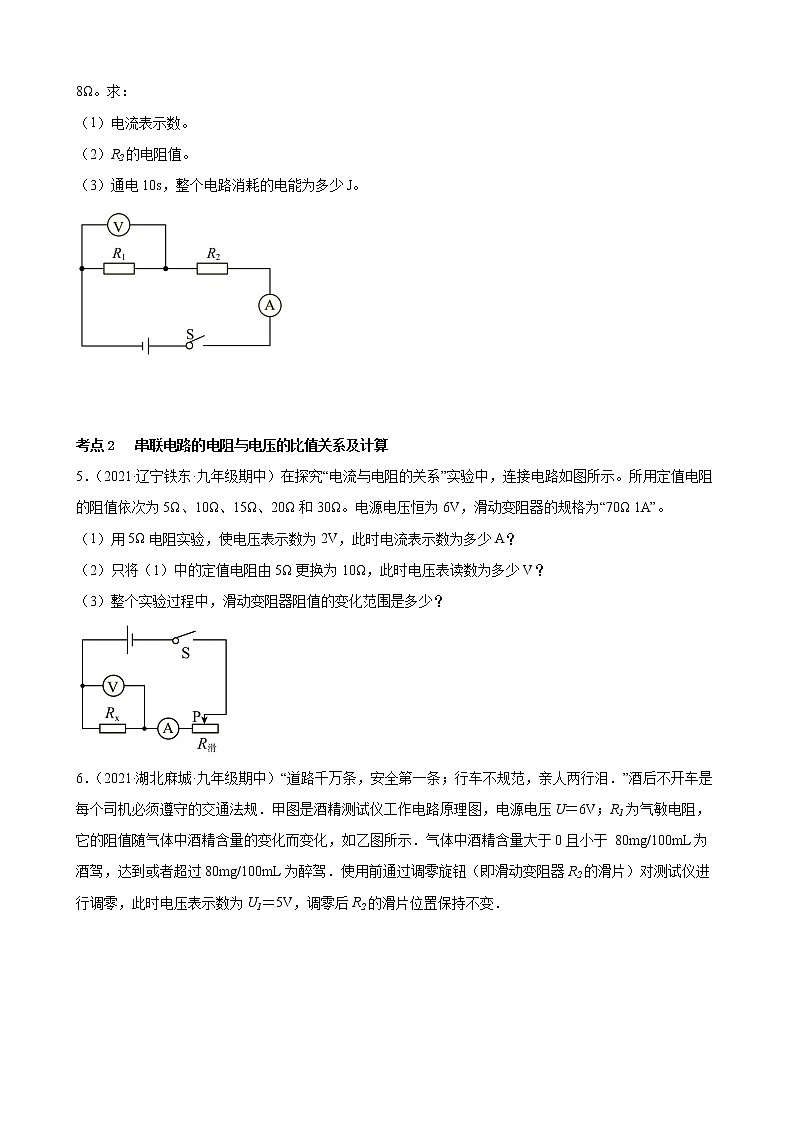

4．（2021·吉林德惠·九年级期末）如图所示，电源电压12V，闭合开关后，电压表示数4V，R1电阻为8Ω。求：
（1）电流表示数。
（2）R2的电阻值。
（3）通电10s，整个电路消耗的电能为多少J。
考点2 串联电路的电阻与电压的比值关系及计算
5．（2021·辽宁铁东·九年级期中）在探究“电流与电阻的关系”实验中，连接电路如图所示。所用定值电阻的阻值依次为5Ω、10Ω、15Ω、20Ω和30Ω。电源电压恒为6V，滑动变阻器的规格为“70Ω 1A”。
（1）用5Ω电阻实验，使电压表示数为2V，此时电流表示数为多少A？
（2）只将（1）中的定值电阻由5Ω更换为10Ω，此时电压表读数为多少V？
（3）整个实验过程中，滑动变阻器阻值的变化范围是多少？

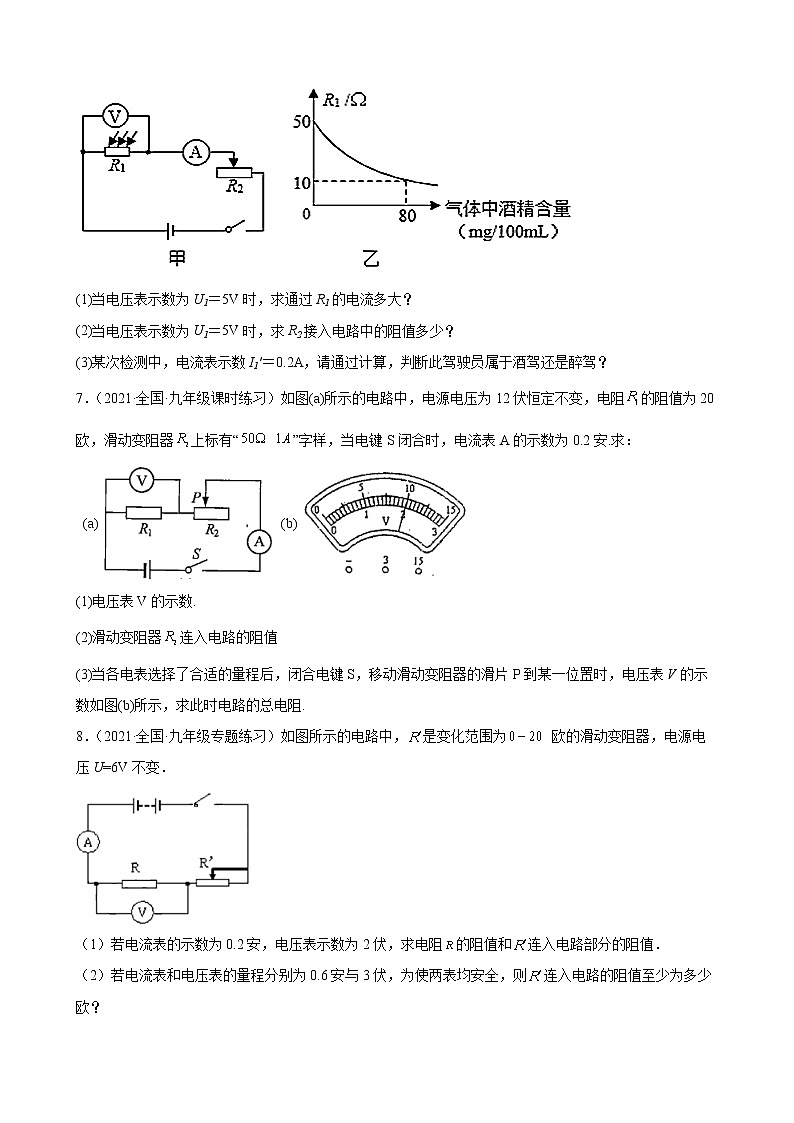

6．（2021·湖北麻城·九年级期中）“道路千万条，安全第一条；行车不规范，亲人两行泪．”酒后不开车是每个司机必须遵守的交通法规．甲图是酒精测试仪工作电路原理图，电源电压U＝6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示．气体中酒精含量大于0且小于 80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾．使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1＝5V，调零后R2的滑片位置保持不变．
(1)当电压表示数为U1＝5V时，求通过R1的电流多大？
(2)当电压表示数为U1＝5V时，求R2接入电路中的阻值多少？
(3)某次检测中，电流表示数I1′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾？
7．（2021·全国·九年级课时练习）如图(a)所示的电路中，电源电压为12伏恒定不变，电阻的阻值为20欧，滑动变阻器上标有“”字样，当电键S闭合时，电流表A的示数为0.2安.求：
(a)(b)
(1)电压表V的示数.
(2)滑动变阻器连入电路的阻值
(3)当各电表选择了合适的量程后，闭合电键S，移动滑动变阻器的滑片P到某一位置时，电压表V的示数如图(b)所示，求此时电路的总电阻.
8．（2021·全国·九年级专题练习）如图所示的电路中，是变化范围为 欧的滑动变阻器，电源电压U=6V不变．
（1）若电流表的示数为0.2安，电压表示数为2伏，求电阻的阻值和连入电路部分的阻值．
（2）若电流表和电压表的量程分别为0.6安与3伏，为使两表均安全，则连入电路的阻值至少为多少欧？
考点3 并联电路的电阻与电流的比值关系及计算
9．（2022·上海·九年级）如图所示的电路，R2的阻值为20欧，滑动变阻器R1上标有“2A”字样，两电流表量程均为0~3A。闭合开关S，电流表A1、A的示数分别为0.8A、1.2A。
①求R2两端电压U2。
②更换电源，用10Ω和30Ω的定值电阻先后替换R2，闭合开关S，在电路安全工作的情况下，移动滑片P，某个电流表示数的最大变化量分别为0.8A和1.6A，其中一次变阻器的电流达不到2A。
（a）试分析变阻器的电流达不到2A的原因。
（b）求变阻器的最大阻值R1max。
10．（2021·北京房山·九年级期末）如图所示，电源两端电压 U 保持不变，电阻 R0 阻值为 20Ω。闭合开关 S1 和 S2 后，电流表的示数为 0.5A；闭合开关 S1，断开 S2 后，电流表的示数为 0.2A。求：
(1)电源电压 U ；
(2)电阻 Rx 的阻值。
11．（2021·全国·九年级单元测试）如图所示电路，电源电压3V，闭合开关S，电流表A2读数为0.16A，再闭合开关S1后电流表A1读数为0.34A。则
(1)通过L1和L2的电流分别是多大？
(2)电压表V的读数是多少？
12．（2021·全国·九年级课时练习）在图所示的电路中，电源电压保持不变，滑动变阻器上标有“"”字样.闭合电键S后，电流表A的示数为0.5安，电压表的示数为10伏，电压表的示数为6伏.
求：①定值电阻的阻值____.
②此时滑动变阻器接入电路的阻值______.
③请用定值电阻来替换电阻，并选择合适的电表量程.要求在不更换电表量程的情况下移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作.
第一，符合上述条件的所有可能的定值电阻阻值_______________.
第二，满足上述要求时，电流表示数的最小值.（写明必要理由）_______
考点4 应用欧姆定律判断电表示数和灯泡亮度的变化
13．（2021·湖南·长沙一中岳麓中学九年级期中）如图所示的电路中，电源电压恒为18V，R1、R2为定值电阻且R2上标有“16Ω0.5A”字样，滑动变阻器R标有“60Ω1A”，电压表量程为0~15V，电流表量程为0~0.6A，闭合开关S、S1，断开S2，移动滑片P，电压表示数为4.8V时，求：
（1）此时电流表的示数；
（2）闭合开关S、S2，断开S1，滑片P位置不变，电压表示数为14.4V，求R1的电阻；
（3）闭合开关S、S2，断开S1，在保证电路安全的情况下，求滑动变阻器的最大阻值和最小阻值。
14．（2021·吉林长春·九年级期末）某同学设计了一个简易电子秤，其原理如图甲所示，电源两端的电压恒为6V，R1是阻值为20Ω的电阻，R2是长6cm阻值为30Ω的均匀电阻丝，电压表量程为0﹣3V，电流表量程为0﹣0.6A．图中CD固定不动，当秤钩不挂物体时，滑动变阻器的滑片恰好位于R2最上端，当秤钩上挂物体时，弹簧会被压缩，滑动变阻器的滑片随着AB部分一起下移，弹簧长度的变化量△L与弹簧受到的压力F的关系如图乙所示．（取g=10N/kg）
（1）为了使被测物体质量增大时电子秤的示数也增大，应该将_____表改装成电子秤的表盘．
（2）当被测物体质量增大时，电路的总功率_____．
（3）根据图甲、乙可知，该电子秤能测量的最大质量为_____kg．
参考答案：
1．（1）4.5V；（2）3Ω；（3）12Ω
2．22.5Ω
3．（1）0V，30Ω；（2）4Ω~9Ω
4．（1）0.5A；（2）16Ω；（3）60J
5．（1）0.4A；（2）3V；（3）10Ω～60Ω
6．(1)0.1A(2)10Ω(3)酒驾．
7．(1)4V(2)40(3)24
8．(1)10 20 (2)10
9．①8V；②（a）R2的阻值为10Ω时，该支路电流大于1A，使得在R1支路电流达到2A之前，总电流已达到3A；（b）45Ω
10．(1)6V；(2)30Ω
11．(1)0.16A，0.18A；(2)3V
12． 20Ω 12Ω 5欧；25欧 0.2A；0.52A
13．（1）0.3A（2）12Ω（3）8Ω-44Ω
14． 电压 不变 5
