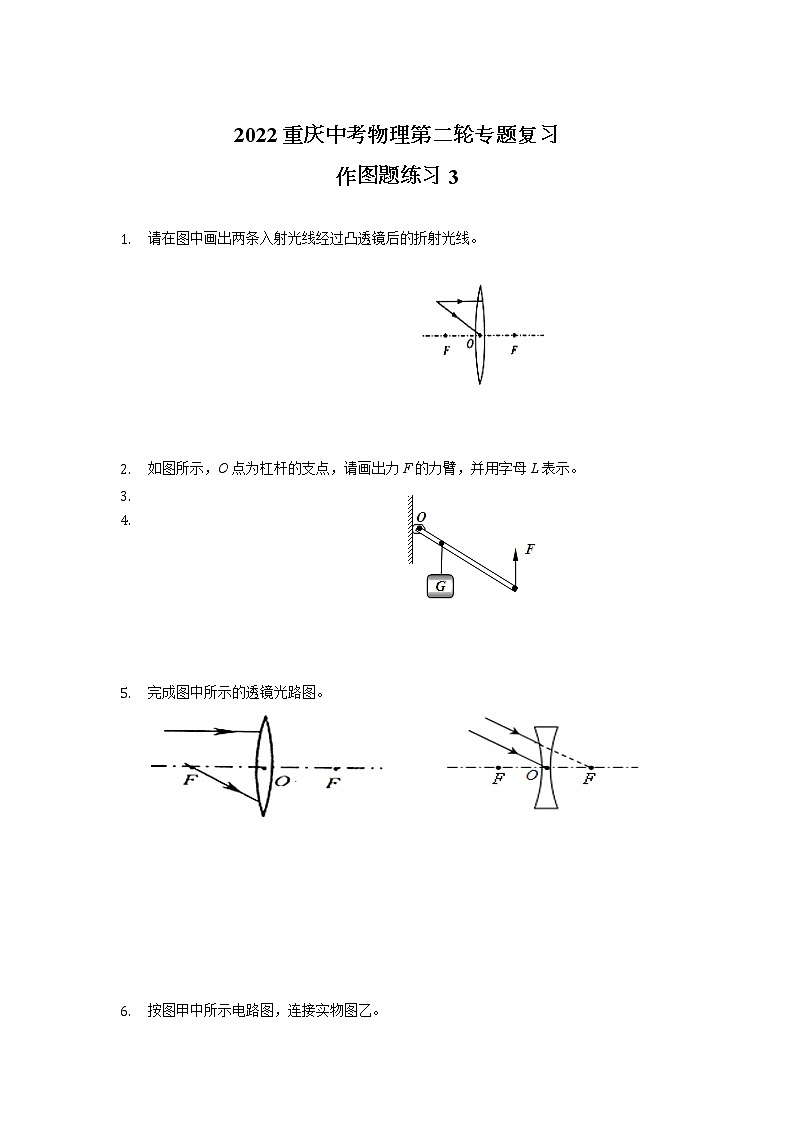

2022重庆中考物理第二轮专题复习作图题练习3

2022重庆中考物理第二轮专题复习

作图题练习3

1. 请在图中画出两条入射光线经过凸透镜后的折射光线。

2. 如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示。
3.
4.

5. 完成图中所示的透镜光路图。

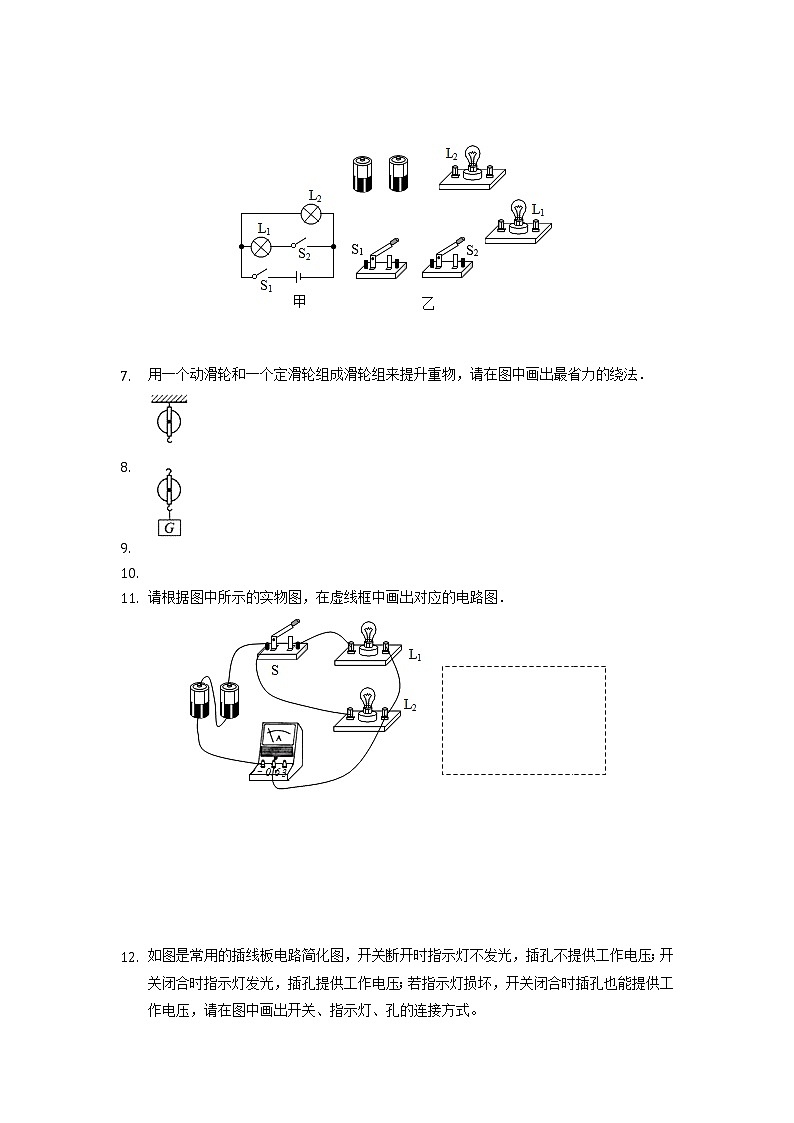

6. 按图甲中所示电路图，连接实物图乙。

7. 用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法．
9.
10.
11. 请根据图中所示的实物图，在虚线框中画出对应的电路图．

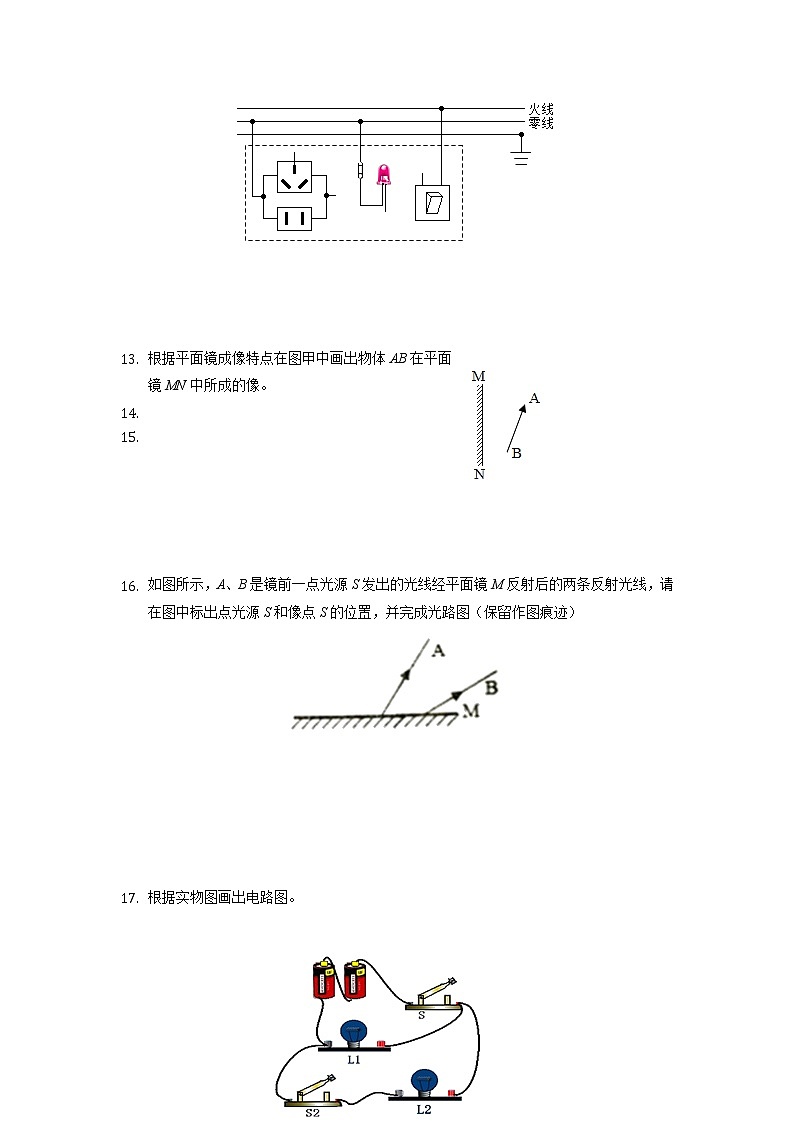

12. 如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。

13. 根据平面镜成像特点在图甲中画出物体AB在平面镜MN中所成的像。
14.
15.

16. 如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S的位置，并完成光路图（保留作图痕迹）

17. 根据实物图画出电路图。

18. 从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中画出入射光线和大致的折射光线。
19.
20.

21. 如图所示，小球漂浮在水面上静止，请画出它所受力的示意图。
22.
23.

24. 在图中画出动力F1的力臂，并用L1表示。

25. 用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
26.
27.
28.
29.
30.

31. 如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图.
32.

33. 请在图中画出力F的力臂L。
34.
35.
36.

37. 如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图。

38. 货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一个力F的作用，画出这个力的示意图。
39.
40.
