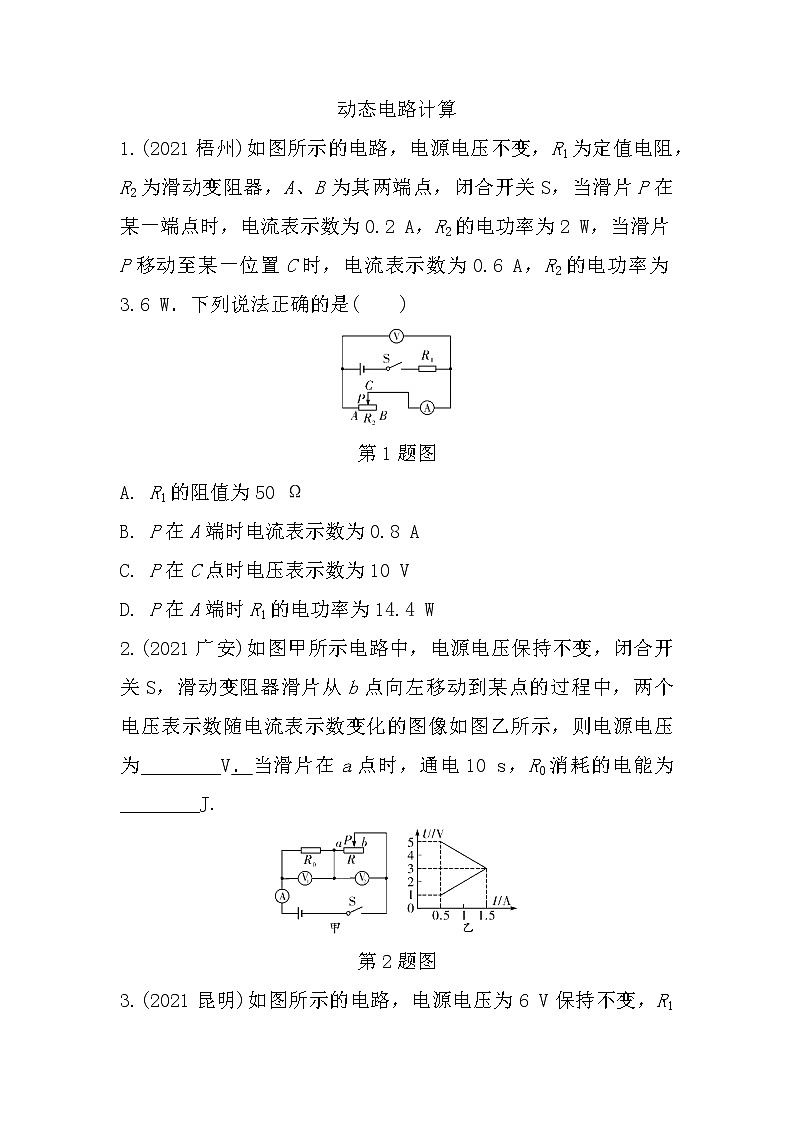

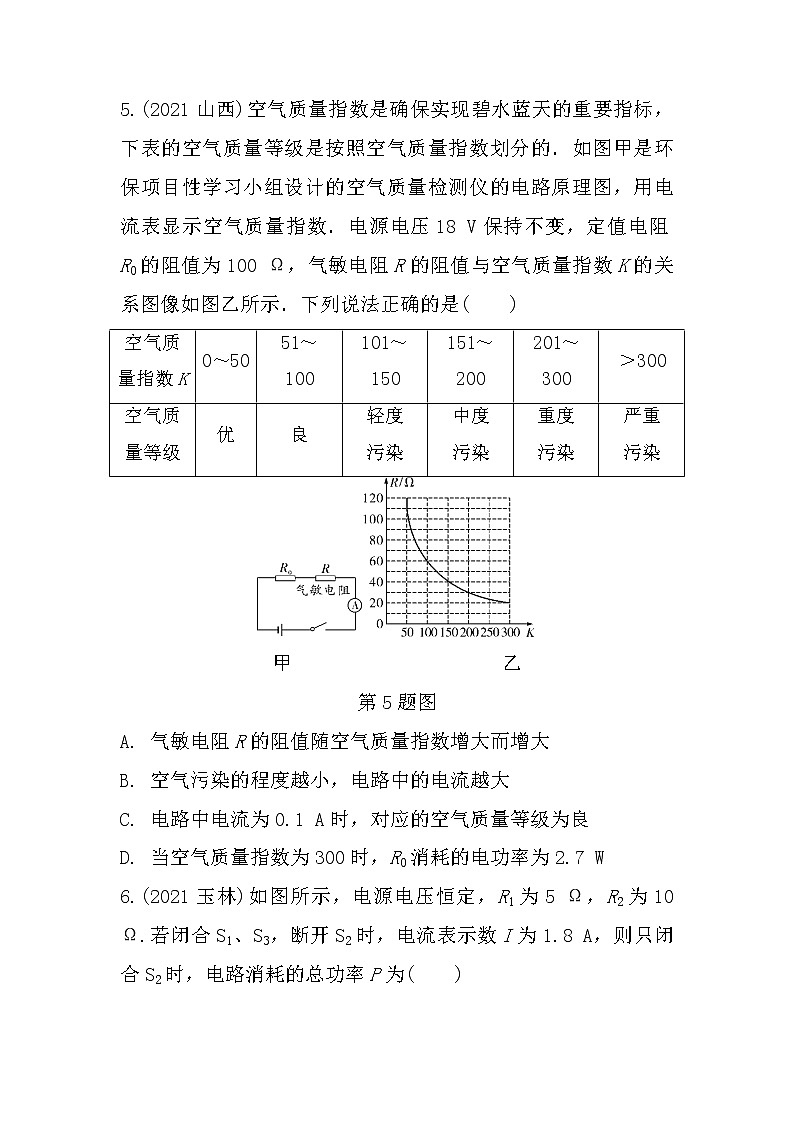

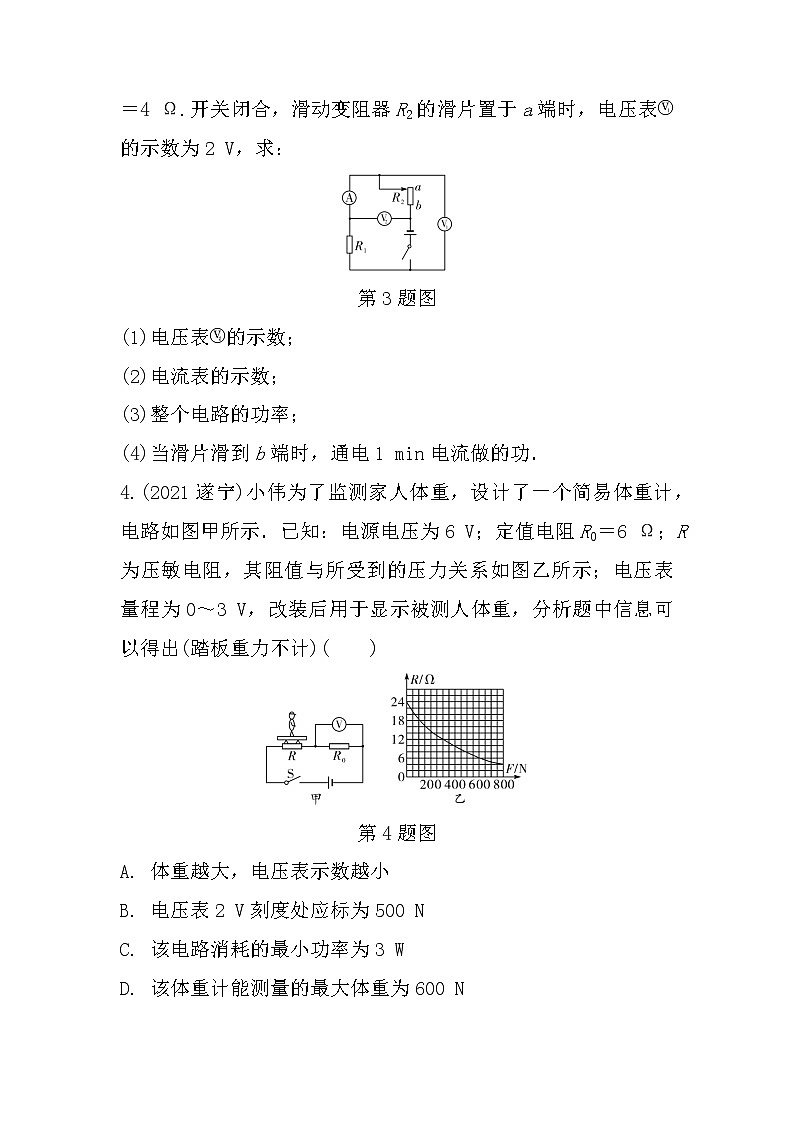

动态电路计算1.(2021梧州)如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2 A，R2的电功率为2 W，当滑片P移动至某一位置C时，电流表示数为0.6 A，R2的电功率为3.6 W．下列说法正确的是(　　)第1题图A. R1的阻值为50 ΩB. P在A端时电流表示数为0.8 AC. P在C点时电压表示数为10 VD. P在A端时R1的电功率为14.4 W2.(2021广安)如图甲所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点向左移动到某点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示，则电源电压为________V．当滑片在a点时，通电10 s，R0消耗的电能为________J.第2题图3.(2021昆明)如图所示的电路，电源电压为6 V保持不变，R1＝4 Ω.开关闭合，滑动变阻器R2的滑片置于a端时，电压表的示数为2 V，求：第3题图(1)电压表的示数；(2)电流表的示数；(3)整个电路的功率；(4)当滑片滑到b端时，通电1 min电流做的功．4.(2021遂宁)小伟为了监测家人体重，设计了一个简易体重计，电路如图甲所示．已知：电源电压为6 V；定值电阻R0＝6 Ω；R为压敏电阻，其阻值与所受到的压力关系如图乙所示；电压表量程为0～3 V，改装后用于显示被测人体重，分析题中信息可以得出(踏板重力不计)(　　)第4题图A. 体重越大，电压表示数越小B. 电压表2 V刻度处应标为500 NC. 该电路消耗的最小功率为3 WD. 该体重计能测量的最大体重为600 N5.(2021山西)空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的．如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数．电源电压18 V保持不变，定值电阻R0的阻值为100 Ω，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示．下列说法正确的是(　　)空气质量指数K0～5051～100101～150151～200201～300＞300空气质量等级优良轻度污染中度污染重度污染严重污染甲                     乙第5题图A. 气敏电阻R的阻值随空气质量指数增大而增大B. 空气污染的程度越小，电路中的电流越大C. 电路中电流为0.1 A时，对应的空气质量等级为良D. 当空气质量指数为300时，R0消耗的电功率为2.7 W6.(2021玉林)如图所示，电源电压恒定，R1为5 Ω，R2为10 Ω.若闭合S1、S3，断开S2时，电流表示数I为1.8 A，则只闭合S2时，电路消耗的总功率P为(　　)第6题图A. 2.4 W  B. 10.8 W  C. 27 W   D. 48.6 W7. (2021郴州)如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻．当开关S闭合，S1、S2断开时，电流表的示数为0.2 A；当开关S、S1闭合，S2断开时，电流表的示数为0.4 A；当开关S、S1、S2都闭合时，电流表的示数为0.5 A，则(　　)　　第7题图A. R1∶R2＝2∶1  B. R1∶R3＝1∶1C. R2∶R3＝1∶2  D. R1∶R2∶R3＝2∶2∶18.(2021永州)如图所示，电源电压恒为6 V，定值电阻R1的阻值为10 Ω，滑动变阻器R3的最大阻值为20 Ω，下列说法正确的是(　　)第8题图A. S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B. S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3 AC. S1、S2都闭合，滑片位于a端，电流表的示数为0.9 A，则电阻R2的阻值为6.67 ΩD. S1、S2都闭合，滑片位于a端，电流表的示数为0.9 A，则电阻R1、R2消耗的电功率之比为2∶19.(2021盘锦改编)如图甲所示的电路中，电源电压为6 V，小灯泡L的规格为“6 V　3 W”，其电流与电压关系如图乙所示．只闭合开关S1、S3时，电流表的示数为1.2 A；只闭合开关S2时，调节滑片P，使R2的电功率为灯泡的2倍，保持滑片位置不动．下列判断错误的是(　　)第9题图A. 灯泡L的额定电流是0.5 AB. 定值电阻R1的阻值是10 ΩC. 只闭合开关S2时，10 s内R2消耗的电能是10 JD. 只闭合开关S1时，小灯泡的实际功率是1.6 W10.(2021黄冈一模)如图所示，电源电压保持不变，定值电阻R0＝10 Ω，小灯泡L上标有“6 V　1 W”字样，当开关S1闭合、S2断开，滑动变阻器R的滑片P移到最右端时，电压表示数为4 V，电流表示数为0.2 A.第10题图(1)求小灯泡L正常发光时的电阻；(2)求滑动变阻器R的最大电阻值和电源电压；(3)当开关S1断开、S2闭合，滑动变阻器的滑片P移到中点时，电流表示数为0.15 A，求小灯泡L消耗的功率．          答案1. D　2. 6　180  3. (1)4 V　(2)0.5 A　(3)3 W　(4)540 J   4. D　5. C　6. A　7. B　8. D　9. B10. 解：(1)由P＝可得，小灯泡L正常发光时的电阻：RL＝＝＝36 Ω(2)根据电路图可知，当开关S1闭合、S2断开，滑动变阻R的滑片P移到最右端时，定值电阻与滑动变阻器的最大阻值串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；由I＝可知，滑动变阻器的最大阻值：R＝＝＝20 Ω；因串联电路的总电阻等于各分电阻之和，所以电路的总电阻：R总＝R0＋R＝10 Ω＋20 Ω＝30 Ω，电源电压：U＝IR总＝0.2 A×30 Ω＝6 V(3)根据电路图可知，当开关S1断开、S2闭合，滑动变阻器的滑片P移到中点时，灯泡与滑动变阻器一半阻值串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；滑动变阻器两端电压：UR′＝I′×R＝0.15 A××20 Ω＝1.5 V，因串联电路电源两端电压等于各部分电压之和，所以灯泡两端电压：UL′＝U－UR′＝6 V－1.5 V＝4.5 V，灯泡的电功率：PL′＝UL′I′＝4.5 V×0.15 A＝0.675 W
