2022年中考物理二轮复习：生活用电

这是一份2022年中考物理二轮复习：生活用电，共4页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

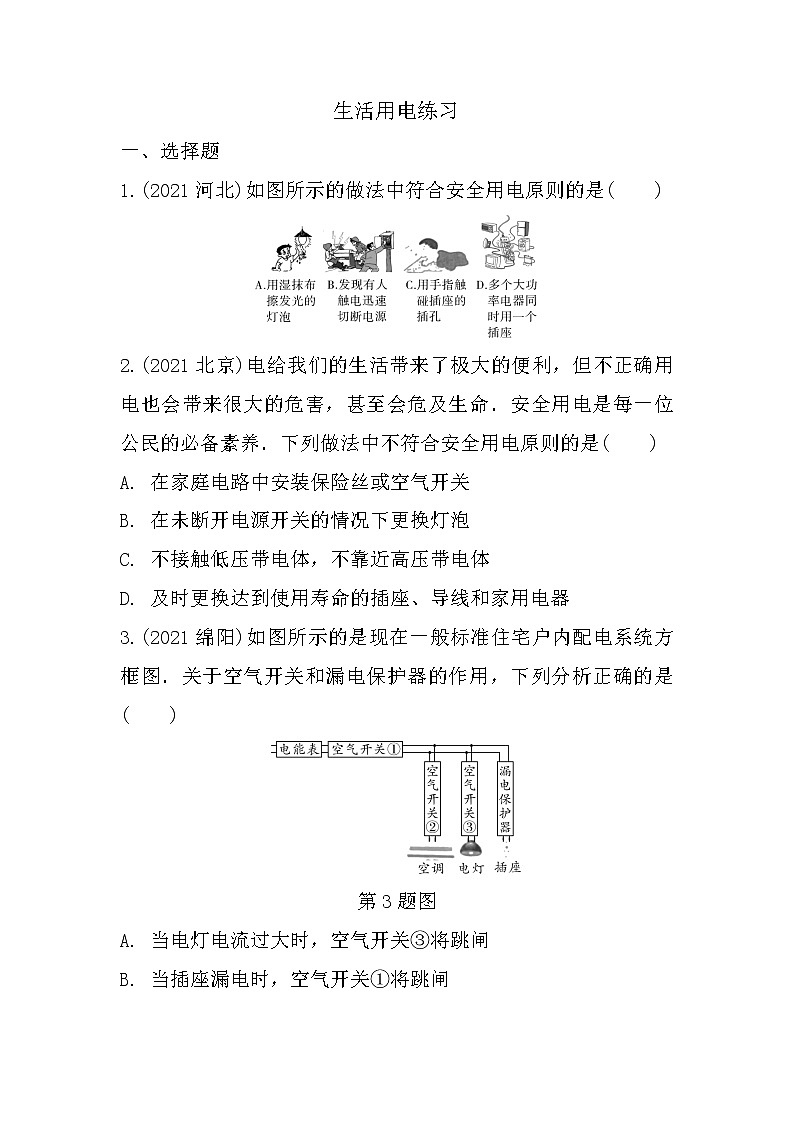

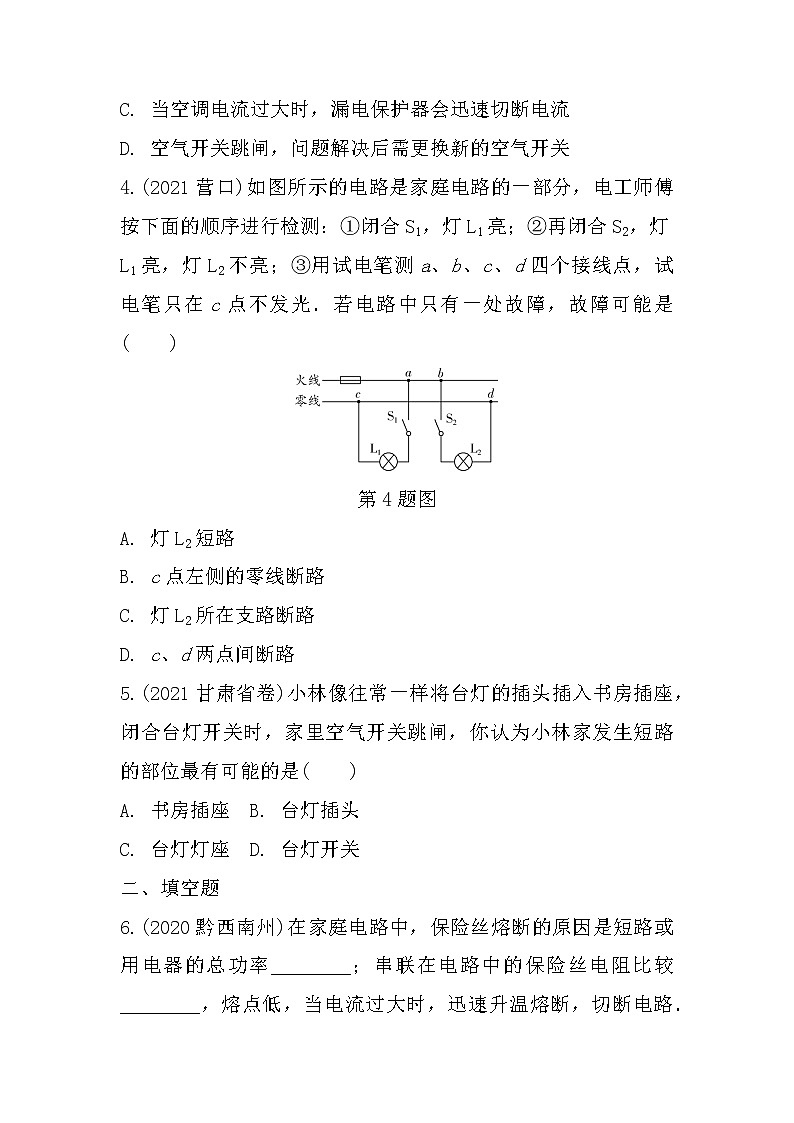

生活用电练习一、选择题1.(2021河北)如图所示的做法中符合安全用电原则的是(　　)2.(2021北京)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命．安全用电是每一位公民的必备素养．下列做法中不符合安全用电原则的是(　　)A. 在家庭电路中安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 不接触低压带电体，不靠近高压带电体D. 及时更换达到使用寿命的插座、导线和家用电器3.(2021绵阳)如图所示的是现在一般标准住宅户内配电系统方框图．关于空气开关和漏电保护器的作用，下列分析正确的是(　　)第3题图A. 当电灯电流过大时，空气开关③将跳闸B. 当插座漏电时，空气开关①将跳闸C. 当空调电流过大时，漏电保护器会迅速切断电流D. 空气开关跳闸，问题解决后需更换新的空气开关4.(2021营口)如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光．若电路中只有一处故障，故障可能是(　　)第4题图A. 灯L2短路           B. c点左侧的零线断路C. 灯L2所在支路断路   D. c、d两点间断路5.(2021甘肃省卷)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是(　　)A. 书房插座  B. 台灯插头C. 台灯灯座  D. 台灯开关二、填空题6.(2020黔西南州)在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路．7.(2021济宁)“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识．在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是________．第7题图三、作图题8.(2021铜仁)图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯．第8题图9.(2021达州)小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装．第9题图 答案1. B　2. B　3. A　4. D　5. C　6. 过大　大　7. 火　甲8. 9.
