2022年中考物理二轮复习：微专题三电路故障分析

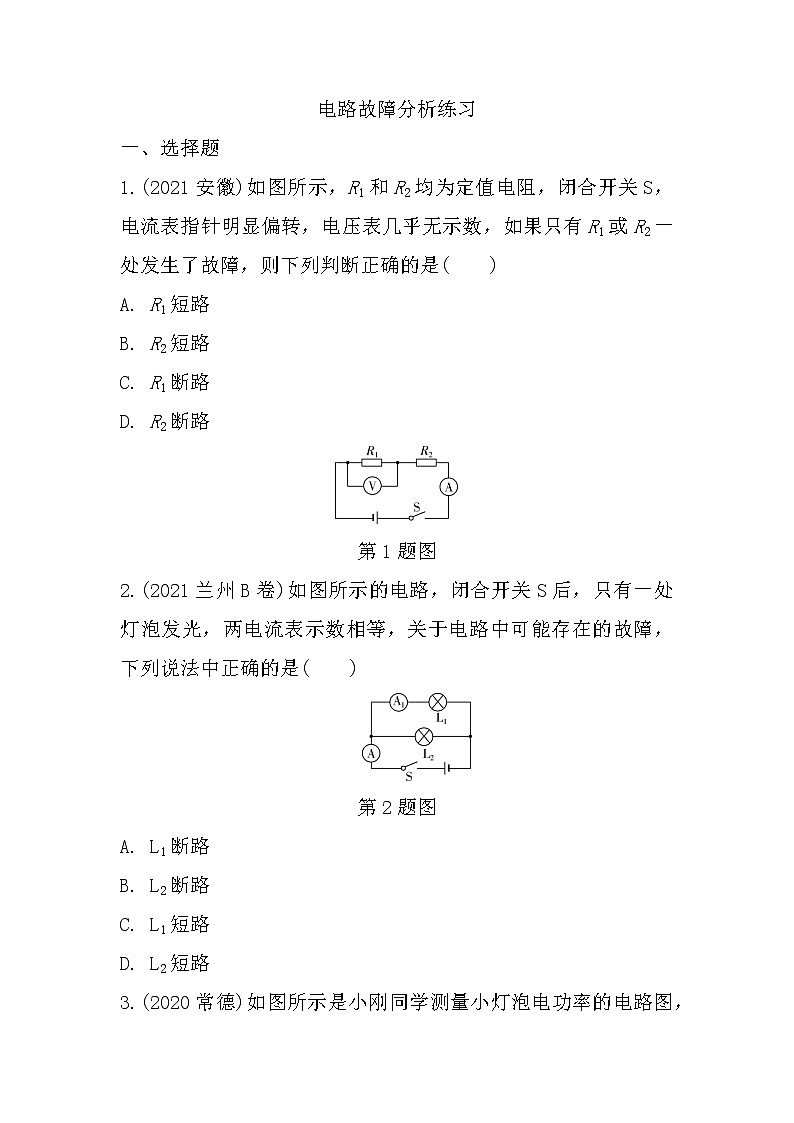

电路故障分析练习

一、选择题

1.(2021安徽)如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是(　　)

A. R1短路

B. R2短路

C. R1断路

D. R2断路

第1题图

2.(2021兰州B卷)如图所示的电路，闭合开关S后，只有一处灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是(　　)

第2题图

A. L1断路

B. L2断路

C. L1短路

D. L2短路

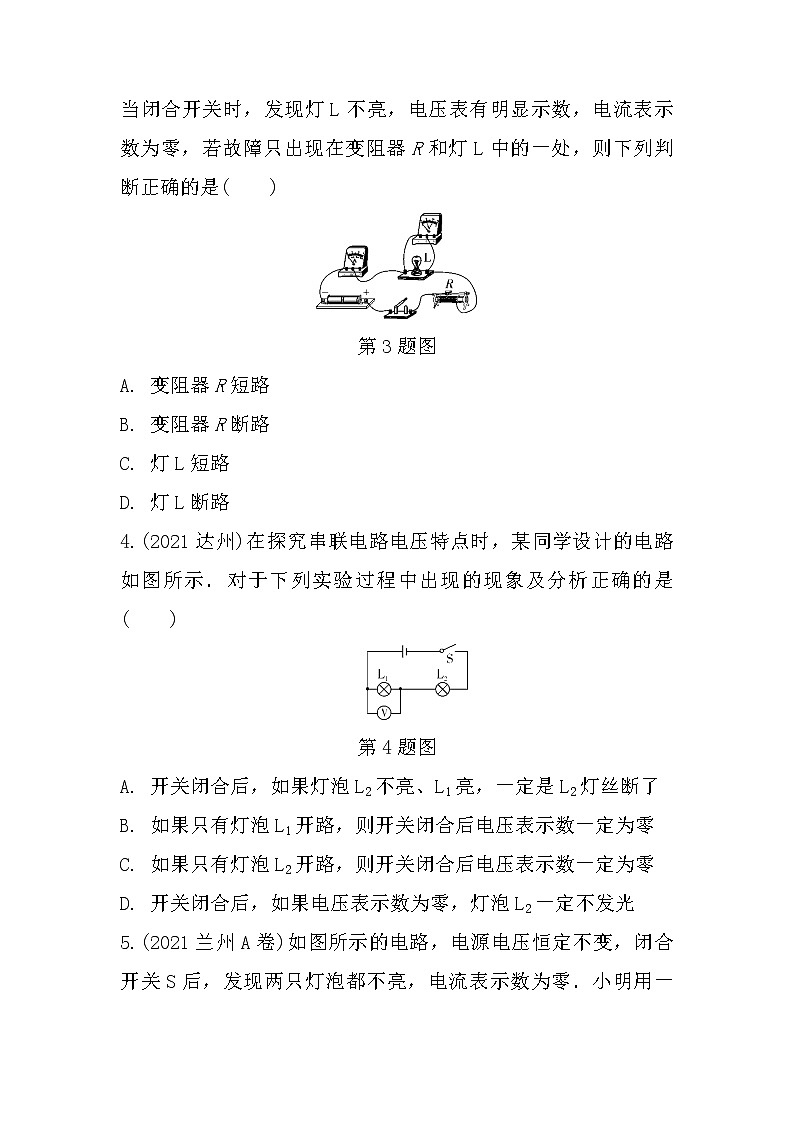

3.(2020常德)如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是(　　)

第3题图

A. 变阻器R短路

B. 变阻器R断路

C. 灯L短路

D. 灯L断路

4.(2021达州)在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是(　　)

第4题图

A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了

B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零

C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零

D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光

5.(2021兰州A卷)如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零．小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是(　　)

第5题图

A. 灯泡L1和电流表断路

B. 电流表和灯泡L2断路

C. 只有灯泡L1断路

D. 只有灯泡L2断路

二、填空题

6.(2021金华改编)按如图所示电路研究电流与电压的关系．已知电源电压为6 V，R1为定值电阻，滑动变阻器R2标有“20 Ω　1 A”字样，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”．

回答下列问题：

闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是________．

第6题图

7.(2021上海)如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．

________________________________________________________________________

第7题图

8.(2021丽水)今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜．铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝．若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力．下列电路能解释上述现象的是(　　)

答案

1. A　

2. B　

3. D　

4. C　

5. B　

6. R1断路　

7. 若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路．　

8. D
