2022年中考物理二轮复习作图专题练习——弹力

这是一份2022年中考物理二轮复习作图专题练习——弹力，共6页。试卷主要包含了在图中作出小球所受的的弹力｡等内容，欢迎下载使用。

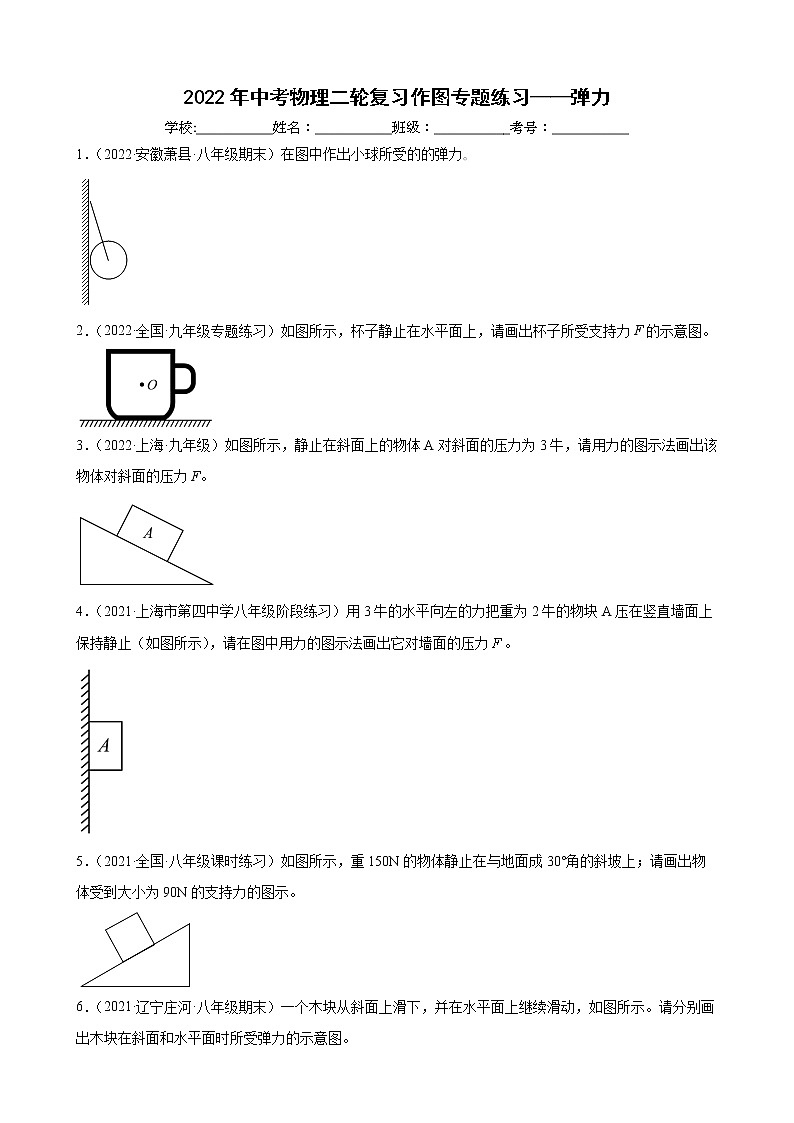

2022年中考物理二轮复习作图专题练习——弹力学校:___________姓名：___________班级：___________考号：___________1．（2022·安徽萧县·八年级期末）在图中作出小球所受的的弹力｡2．（2022·全国·九年级专题练习）如图所示，杯子静止在水平面上，请画出杯子所受支持力F的示意图。3．（2022·上海·九年级）如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。4．（2021·上海市第四中学八年级阶段练习）用3牛的水平向左的力把重为2牛的物块A压在竖直墙面上保持静止（如图所示），请在图中用力的图示法画出它对墙面的压力。5．（2021·全国·八年级课时练习）如图所示，重150N的物体静止在与地面成30°角的斜坡上；请画出物体受到大小为90N的支持力的图示。6．（2021·辽宁庄河·八年级期末）一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。请分别画出木块在斜面和水平面时所受弹力的示意图。7．（2021·上海·八年级课时练习）如图弹簧—端固定在墙壁上，用手向左按压弹簧另一端。请画出弹簧对手的弹力示意图。8．（2021·安徽长丰·二模）一小球用细线系着静止在光滑的斜面上，如图所示。请在图中画出小球受到的弹力的示意图。9．（2021·陕西·九年级专题练习）如图所示，小球被沿斜面的细绳拉住并静止在斜面上，请在图中画出斜面对小球的支持力及细绳对小球的拉力的示意图。10．（2020·辽宁新抚·八年级期末）如图所示，一正方形物体A在拉力F的作用下，沿光滑斜面匀速向上运动，请你画出物体A此时所受其它各力以及对斜面压力的示意图。11．（2021·全国·八年级课时练习）如图所示，小明沿滑道下滑，画出小明所受弹力的示意图。12．（2021·河北·模拟预测）如图所示，木棒A斜靠在墙上，请画出木棒A受到的支持力示意图：13．（2021·辽宁鞍山·八年级期末）请做出静止在水平光滑地面上的小球A所受力的示意图．14．（2020·河南唐河·模拟预测）如图所示，一个弹簧间定在竖直墙壁上后跟小球相连，O点是弹簧处于原长时小球所在的位置现将小球压缩至M点，松手后，小球在M、N两点之间运动，水平面光滑，请画出小球在N点时的受力示意图．
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．
