2022年中考物理二轮复习作图专题练习——电路设计

这是一份2022年中考物理二轮复习作图专题练习——电路设计，共9页。

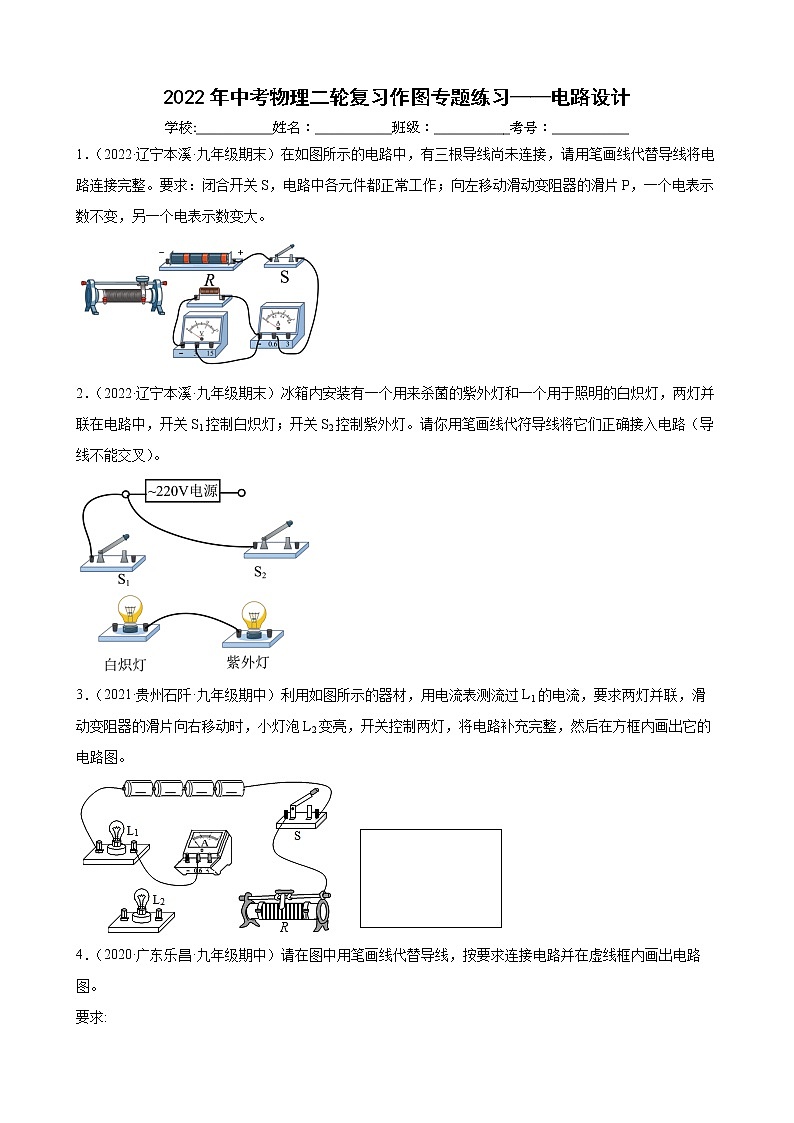

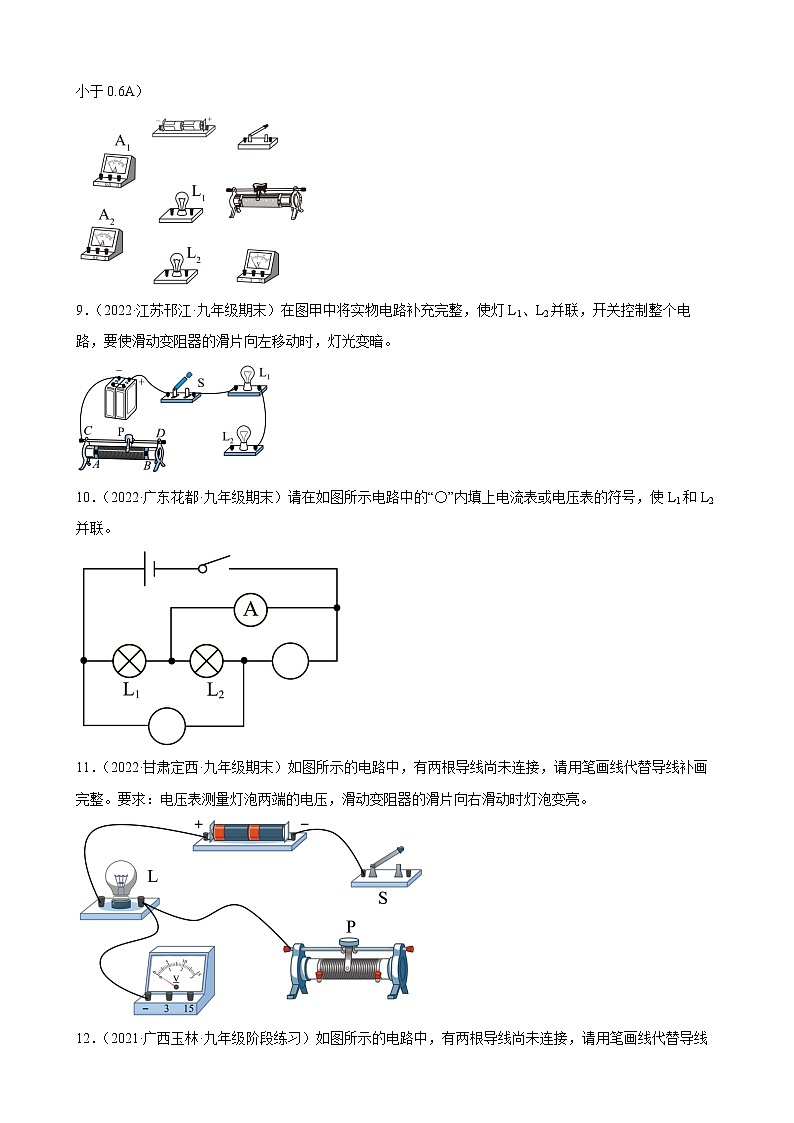

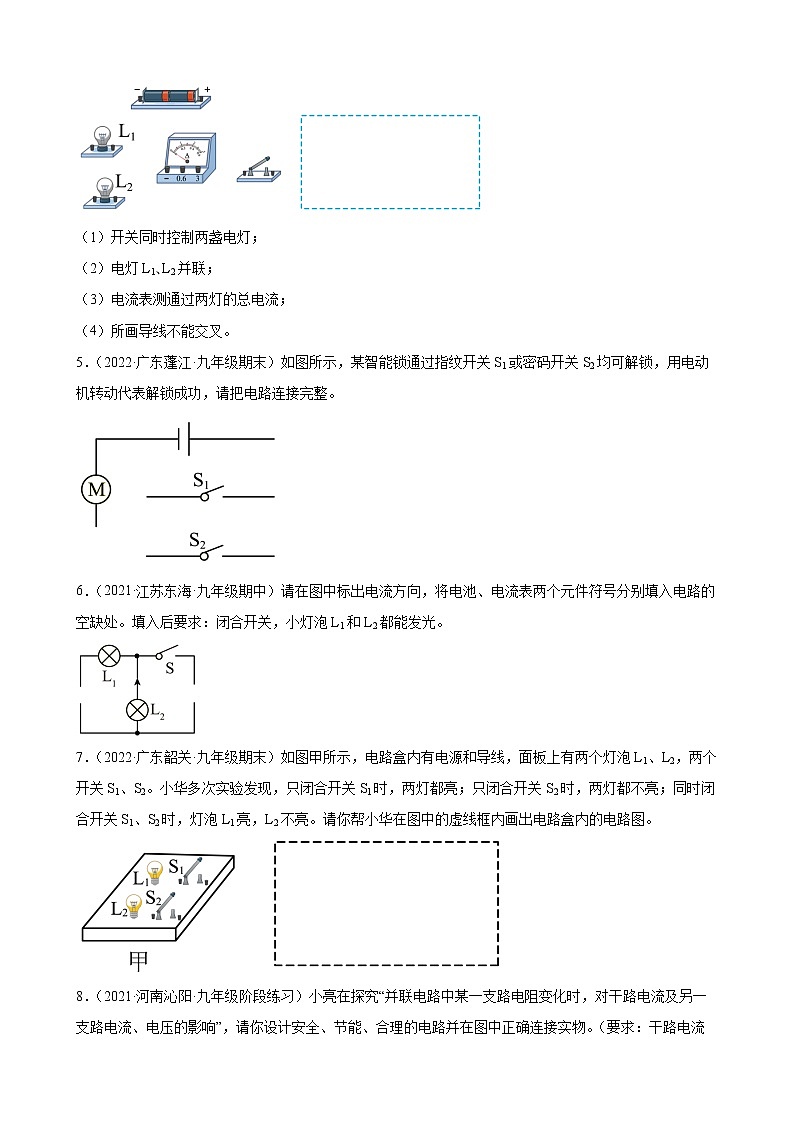

2022年中考物理二轮复习作图专题练习——电路设计学校:___________姓名：___________班级：___________考号：___________1．（2022·辽宁本溪·九年级期末）在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：闭合开关S，电路中各元件都正常工作；向左移动滑动变阻器的滑片P，一个电表示数不变，另一个电表示数变大。2．（2022·辽宁本溪·九年级期末）冰箱内安装有一个用来杀菌的紫外灯和一个用于照明的白炽灯，两灯并联在电路中，开关S1控制白炽灯；开关S2控制紫外灯。请你用笔画线代符导线将它们正确接入电路（导线不能交叉）。3．（2021·贵州石阡·九年级期中）利用如图所示的器材，用电流表测流过L1的电流，要求两灯并联，滑动变阻器的滑片向右移动时，小灯泡L2变亮，开关控制两灯，将电路补充完整，然后在方框内画出它的电路图。4．（2020·广东乐昌·九年级期中）请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。要求:（1）开关同时控制两盏电灯；（2）电灯L1､L2并联；（3）电流表测通过两灯的总电流；（4）所画导线不能交叉。5．（2022·广东蓬江·九年级期末）如图所示，某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，请把电路连接完整。6．（2021·江苏东海·九年级期中）请在图中标出电流方向，将电池、电流表两个元件符号分别填入电路的空缺处。填入后要求：闭合开关，小灯泡L1和L2都能发光。7．（2022·广东韶关·九年级期末）如图甲所示，电路盒内有电源和导线，面板上有两个灯泡L1、L2，两个开关S1、S2。小华多次实验发现，只闭合开关S1时，两灯都亮；只闭合开关S2时，两灯都不亮；同时闭合开关S1、S2时，灯泡L1亮，L2不亮。请你帮小华在图中的虚线框内画出电路盒内的电路图。8．（2021·河南沁阳·九年级阶段练习）小亮在探究“并联电路中某一支路电阻变化时，对干路电流及另一支路电流、电压的影响”，请你设计安全、节能、合理的电路并在图中正确连接实物。（要求：干路电流小于0.6A）9．（2022·江苏邗江·九年级期末）在图甲中将实物电路补充完整，使灯L1、L2并联，开关控制整个电路，要使滑动变阻器的滑片向左移动时，灯光变暗。10．（2022·广东花都·九年级期末）请在如图所示电路中的“〇”内填上电流表或电压表的符号，使L1和L2并联。11．（2022·甘肃定西·九年级期末）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补画完整。要求：电压表测量灯泡两端的电压，滑动变阻器的滑片向右滑动时灯泡变亮。12．（2021·广西玉林·九年级阶段练习）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①电压表测小灯泡两端的电压；②闭合开关S，向A端移动滑动变阻器的滑片P，小灯泡变暗。13．（2022·湖南新邵·九年级期末）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。请在方框内画出符合这一要求的电路图。14．（2022·河南确山·九年级期末）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图。15．（2021·安徽省马鞍山市第七中学九年级阶段练习）如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮。按要求连接实物图并画出相应的电路图。16．（2020·广东·振兴中学九年级期中）画出如图所示电路的电路图。
参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15． ，16．
