2022年中考物理二轮复习专题优化训练 欧姆定律计算

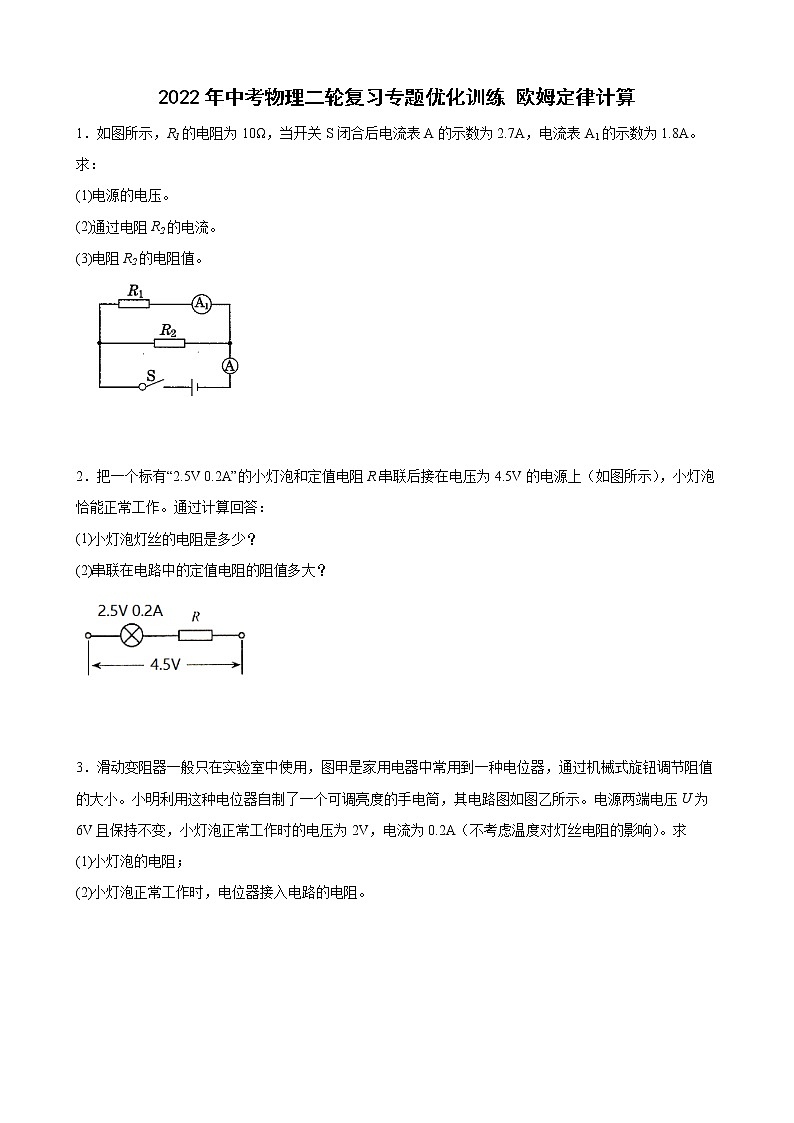

1．如图所示，R1的电阻为10Ω，当开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A。求：

(1)电源的电压。

(2)通过电阻R2的电流。

(3)电阻R2的电阻值。

2．把一个标有“2.5V 0.2A”的小灯泡和定值电阻R串联后接在电压为4.5V的电源上（如图所示），小灯泡恰能正常工作。通过计算回答：

(1)小灯泡灯丝的电阻是多少？

(2)串联在电路中的定值电阻的阻值多大？

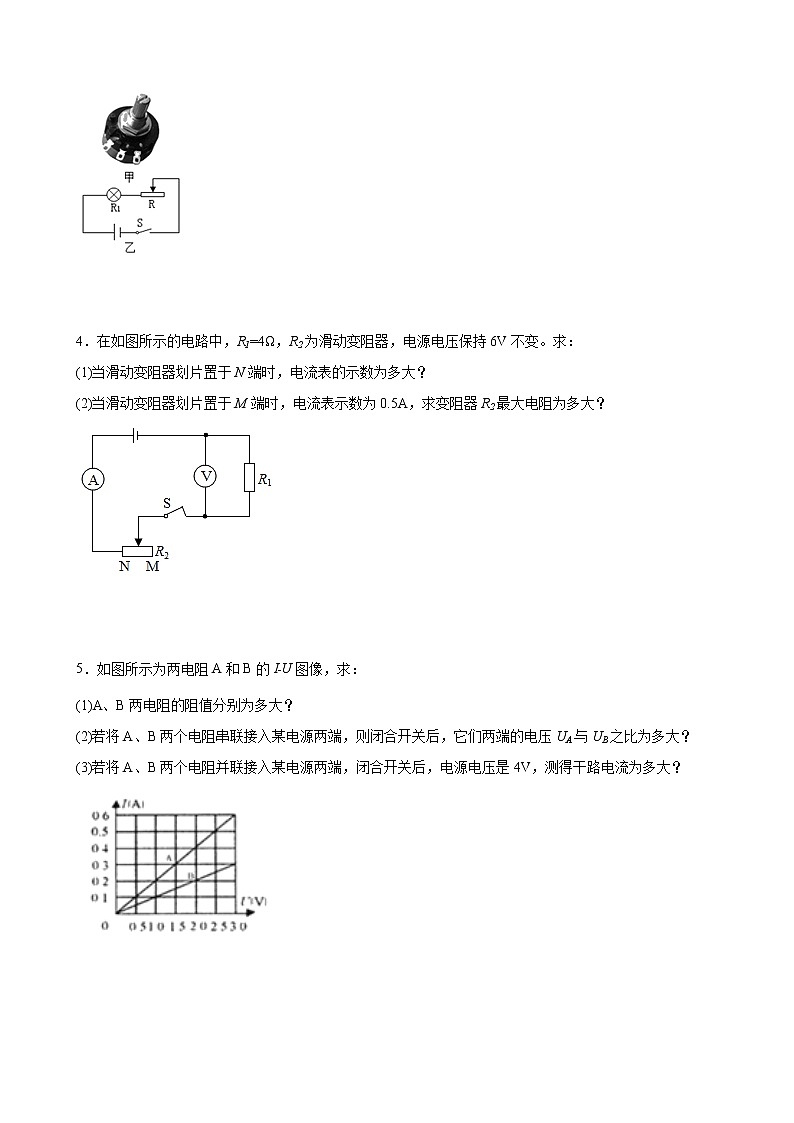

3．滑动变阻器一般只在实验室中使用，图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小。小明利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示。电源两端电压U为6V且保持不变，小灯泡正常工作时的电压为2V，电流为0.2A（不考虑温度对灯丝电阻的影响）。求

(1)小灯泡的电阻；

(2)小灯泡正常工作时，电位器接入电路的电阻。

4．在如图所示的电路中，R1=4Ω，R2为滑动变阻器，电源电压保持6V不变。求：

(1)当滑动变阻器划片置于N端时，电流表的示数为多大？

(2)当滑动变阻器划片置于M端时，电流表示数为0.5A，求变阻器R2最大电阻为多大？

5．如图所示为两电阻A和B的I﹣U图像，求：

(1)A、B两电阻的阻值分别为多大？

(2)若将A、B两个电阻串联接入某电源两端，则闭合开关后，它们两端的电压UA与UB之比为多大？

(3)若将A、B两个电阻并联接入某电源两端，闭合开关后，电源电压是4V，测得干路电流为多大？

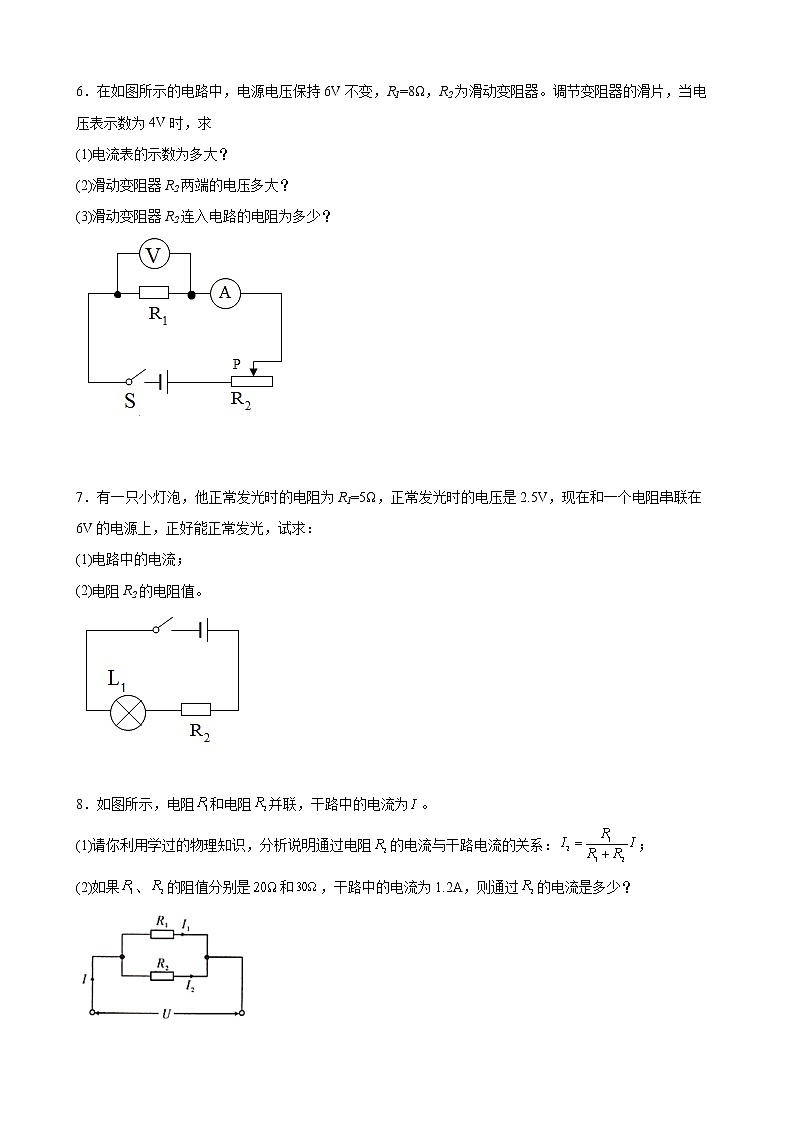

6．在如图所示的电路中，电源电压保持6V不变，R1=8Ω，R2为滑动变阻器。调节变阻器的滑片，当电压表示数为4V时，求

(1)电流表的示数为多大？

(2)滑动变阻器R2两端的电压多大？

(3)滑动变阻器R2连入电路的电阻为多少？

7．有一只小灯泡，他正常发光时的电阻为R1=5Ω，正常发光时的电压是2.5V，现在和一个电阻串联在6V的电源上，正好能正常发光，试求：

(1)电路中的电流；

(2)电阻R2的电阻值。

8．如图所示，电阻和电阻并联，干路中的电流为。

(1)请你利用学过的物理知识，分析说明通过电阻的电流与干路电流的关系：；

(2)如果、的阻值分别是和，干路中的电流为1.2A，则通过的电流是多少？

9．如图所示电路，电源电压保持不变，已知电阻R1为4Ω，闭合开关S、S1时，电压表的示数为2.6V；断开开关S1时，电压表的示数为1.0V，求：

(1)电源电压；

(2)电阻R2的阻值。

10．如图电路中，电源电压为12伏保持不变。R1的阻值为30欧。闭合电键S后，电流表示数为1.0A。

(1)求通过R1的电流I1?

(2)求电阻R2的阻值?

11．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A。求：

(1)求电源电压；

(2)电阻R2的阻值；

(3)断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。

12．“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。对此今年双节前后，我市公安部门在宣传交通规则的同时，也加大了对酒驾的查处。如图甲是酒精测试仪工作电路原理图，电源电压；为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如图乙所示。气体中酒精含量大于0且小于为酒驾，达到或者超过为醉驾。使用前通过调零旋钮调节滑动变阻器的滑片，当酒精气体含量为0时，此时电压表示数为，调零后的滑片位置保持不变。

(1)当电压表示数为时，通过的电流多大？

(2)当电压表示数为时，接入电路中的阻值多少？

(3)某次检测中，电流表示数，请通过计算，判断此驾驶员属于酒驾还是醉驾。

13．小华做“用电流表、电压表测电阻”实验现有电源（电压保持不变）、待测电阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开关时电表示数如图（a）（b）所示他移动滑片P，发现电流表的示数变大，电压表示数超出了量程。于是他经过思考后重新连接电路，测量了两组实验数据如下表所示。移动变阻器滑片过程中，电流表示数最大为0.58安。

(1)计算电源电压U；

(2)计算待测电阻Rx的阻值（精确到0.1欧）。

14．在如图所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧。滑动变阻器标有“20欧 2安”字样，电压表表盘如图（a）所示。闭合开关S，电流表A的示数如图（b）所示。

(1)求电阻R1两端的电压U1；

(2)求此时滑动变阻器R2连入电路的阻值；

(3)移动变阻器滑片P可以使电压表示数的变化量ΔU2最大，求最大变化量ΔU2最大。

15．在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为5欧，滑动变阻器R上标有“50Ω2A”字样，电流表表盘如图（b）所示。闭合开关S，通过R1的电流为1.8安。

(1)求电源电压U。

(2)在电路各元件都正常工作的情况下，移动变阻器滑片P的过程中，求滑动变阻器R2的最小阻值。

16．在图所示的电路中，电源电压恒定不变，R1的阻值为30欧，滑动变阻器R2上标有“100Ω1A”字样，闭合开关S，电压表示数为12伏。

(1)求通过R1的电流I1；

(2)各电表选择合适的量程，在确保电路中各元件正常工作的前提下，要求移动滑片P，能使一个电表示数达到满刻度，求电路总电阻可以变化的范围。

17．如图甲所示是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示。已知电源电压恒为6V，求：

(1)当托盘中没有物体时，R2阻值；

(2)若托盘中没有物体时，电流表示数为0.01A，定值电阻R1的阻值；

(3)当放入质量为0.6kg的某物体时，电流表示数。

18．在如图所示的电路中，电源电压保持不变，，。当闭合开关、，断开开关时，电流表的示数为。求：

(1)电源电压；

(2)当闭合开关、S，断开开关时，电流表的示数；

(3)三只开关均闭合时，电流表的示数和电路总电阻。

参考答案：

1．(1)18V；(2)0.9A；(3)20Ω

【解析】

由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流。

(1)因并联电路中各支路两端的电压相等，由可知，电源的电压

(2)因并联电路中干路电流等于各支路电流之和，通过电阻R2的电流

(3)电阻R2的电阻值

答：(1)电源的电压是18V；

(2)通过电阻R2的电流是0.9A；

(3)电阻R2的电阻值是20Ω。

2．(1)；(2)

【解析】

解：(1)由小灯泡的参数可知小灯泡灯丝的电阻是

(2)由串联分压及串联等流可知定值电阻的阻值是

答：(1)小灯泡灯丝的电阻是；

(2)定值电阻的阻值是。

3．(1) 10Ω；(2) 20Ω

【解析】

(1)由可知，则小灯泡的电阻为

(2)由于小灯泡与滑动变阻器串联，所以电路中电流

由可知，总电阻为

电位器接入电路的电阻

答：(1)小灯泡的电阻为10Ω；

(2)电位器接入电路的电阻为20Ω。

4．(1)1.5A；(2)8Ω

【解析】

(1)当滑动变阻器划片置于N端时，电路为R1的简单电路，则电流表的示数为

(2)当滑动变阻器划片置于M端时，滑动变阻器阻值最大，与R1串联，电流表示数为0.5A，电路中总电阻为

变阻器最大电阻为

答：(1)当滑动变阻器划片置于N端时，电流表的示数为1.5A；

(2)变阻器最大电阻为8Ω。

5．(1)5Ω，10Ω；(2)1∶2；(3)1.2A

【解析】

解：(1)由图像可知，当UA＝3V时，IA＝0.6A，A阻值为

由图像可知，当UB＝3V时，IB＝0.3A，B阻值为

(2)因为A、B两个电阻串联，所以它们两端的电压UA与UB之比为

＝＝＝

(3)当将A、B两电阻并联后接在电压为4V的电源两端时，因并联电路中各支路两端的电压相等，支路电流分别为

干路电流为

答：(1) A阻值为5Ω，B阻值为10Ω；

(2)两端的电压UA与UB之比为1∶2；

(3)干路电流为1.2A。

6．(1)0.5A；(2)2V；(3)4Ω

【解析】

解：由图可知，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。

(1)电流表的示数为

I=I1==0.5A

(2)由串联电路电压的规律可知滑动变阻器R2两端的电压

U2=U-U1=6V-4V=2V

(3)滑动变阻器R2连入电路的电阻为

=4Ω

答：(1)电流表的示数为0.5A；

(2)滑动变阻器R2两端的电压是2V；

(3)滑动变阻器R2连入电路的电阻为4Ω。

7．(1)0.5A；(2)

【解析】

解：(1)灯泡正常发光，所以电路中的电流是

(2)电阻R2两端的电压是

电阻R2的电阻值是

答：(1)电路中的电流是0.5A；

(2)电阻R2的电阻值是。

8．(1)见解析；(2)0.48A

【解析】

解：(1)在并联电路中，，由得

 (2) 则通过的电流是

答：(1)见解析；

(2) 则通过的电流是0.48A。

9．(1) 2.6V；(2) 2.5Ω

【解析】

解：(1)由图示电路图所示可知，当开关S、S1都闭合时，只有R2接入电路，此时电压表测电源电压，则电源电压U=2.6V。

(2)当开关S闭合、S1断开时，R1、R2串联，电压表测R2两端的电压U2，此时电路电流

电阻R2的阻值

答：(1)电源电压2.6V；

(2)电阻R2的阻值2.5Ω。

10．①0.4安；②20欧

【解析】

解：(1)开关闭合后，R1与R2并联，电流表测干路电流，通过R1的电流

(2)通过R2的电流

R2的电阻

答：(1)通过R1的电流0.4A；

(2)R2的阻值为。

11．(1)10V；(2)25Ω；(3)4.4V

【解析】

(1)当断开开关S1和S2，闭合开关S3时，电路中只有接入电路，故电源电压为

(2)当断开开关S2，闭合开关S1、S3时，两电阻并联，通过的电流为0.50A，根据并联电路电流的特点知，通过的电流为

则的阻值为

(3)断开开关S1和S3，闭合开关S2时，两电阻串联，根据串联电路分压的规律可得

即

答：(1)电源电压10V；

(2)电阻R2的阻值不25Ω；

(3)断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压为4.4V

12．(1)0.1A；(2)；(3)醉驾

【解析】

解：(1)由电路图可知，气敏电阻与滑动变阻器串联，电压表测两端的电压，电流表测电路中的电流。使用前通过调零旋钮对测试仪进行调零，此时电压表示数为，由图乙知，气体中酒精含量为时，气敏电阻的阻值，通过R的电流

(2)当电压表示数为时，两端的电压

接入电路中的阻值

(3)电流表示数时，电路中的总电阻

热敏电阻的阻值

由图乙可知，驾驶员呼出气体中酒精的含量等于，属于醉驾。

答：(1)当电压表示数为时，通过的电流是0.1A；

(2)当电压表示数为时，接入电路中的阻值是30Ω；

(3)某次检测中，电流表示数，驾驶员属于醉驾。

13．(1) 6V；(2)10.1Ω

【解析】

解：(1)他正确连接电路并按规范操作，则电压表与灯并联，变阻器的最大电阻连入电路中，刚闭合开关时，由图(a)可知电压表的量程是0~3V，电压表的示数3V，此时电阻两端的电压是3V，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.3A，移动滑片P，发现电流表的示数变大，电压表示数超出了量程，重新连接电路，由表中数据可知，电路中的电流变大，电压表的示数变小，说明电压表并联在滑动变阻器的两端，由表中数据可知电流表的示数是0.3A，电压表的示数是3V，此时变阻器两端的电压是3V，由串联电路电压的规律可知电源电压

U=U1+U2=3V+3V=6V

(2)待测电阻的阻值

Rx1==10.0Ω

Rx2==10.0Ω

Rx3=≈10.3Ω

Rx===10.1Ω

答：(1)电源电压是6V；

(2)计算待测电阻Rx的阻值是10.1Ω。

14．(1)8V；(2)12.5Ω；(3)12V

【解析】

解：(1)由电路图可知，R1与R2串联，电流表测电路中的电流，电压表测量R2两端的电压，图(b)中电流表的量程为0～3A，分度值为0.1A，电路中的电流I=0.8A，根据欧姆定律可得，电阻R1两端的电压

U1=IR1=0.8A×10Ω=8V

(2)因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压

U2=U-U1=18V-8V=10V

滑动变阻器R2连入电路的阻值

R2==12.5Ω

(3)图(a)所示的电压表最大量程为0-15V，电压表最大电压为15V；当滑动变阻器的电阻最大时，电路的电流最小，最小电流为

I小==0.6A

电压表示数最大为

U大=I小R2最大=0.6A×20Ω=12V

当滑动变阻器的电阻最小时，即滑动变阻器的电阻为零时，此时电路中的总电阻为10Ω，则电路中的最大电流

没有超过滑动变阻器的额定电流，此时电压表的最小示数为零，所以电压表示数的最大变化量为

ΔU=12V-0V=12V

答：(1)电阻R1两端的电压是8V；

(2)此时滑动变阻器R2连入电路的阻值是12.5Ω；

(3)最大变化量是12V。

15．(1)9V；(2)7.5Ω

【解析】

(1)由图知道，两电阻并联，所以，电阻R1两端的电压等于电源电压，由知道，电源电压

U=U1=I1R1=1.8A×5Ω=9V

(2)根据题意知道，干路电流的最大值是3A，所以，滑动变阻器所在支路的最大电流

I2大=I大-I1=3A-1.8A=1.2A

此时滑动变阻器R2的最小阻值，且

答：(1)电源电压U是9V；

(2)在电路各元件都正常工作的情况下，移动变阻器滑片P的过程中，滑动变阻器R2的最小阻值是7.5Ω。

16．(1)0.4A；(2)20Ω≤R≤23.1Ω

【解析】

解：(1)通过R1的电流I1为

(2)电路最大总电阻为

Rmax=23.1Ω

当A1表满偏时，I2max=0.6A，电路中最大电流为

Imax=I1+I2max=0.4A+0.6A=1A

电路中最小电阻为

当A表满偏时，，电路中最小电阻为

综上A1表满偏时，20Ω≤R≤23.1Ω。

答：(1)通过R1的电流为0.4A；

(2)电路总电阻变化的范围为20Ω≤R≤23.1Ω。

17．(1)500Ω；(2)100Ω；(3)0.02A

【解析】

(1)从乙图可以看到，当托盘为空时，即时

(2)若托盘为空时

这是一个串联电路，电阻R1和R2串联接入电路中，由欧姆定律可得

可知道定值电阻R1的阻值为

(3)当放入质量为

0.6kg=600g

时，由图乙可知此时R2阻值为200Ω，则电路总电阻

则此时电路电流即电流表示数

答：(1)当托盘中没有物体时，R2阻值是500Ω；

(2)若托盘中没有物体时，电流表示数为0.01A，定值电阻R1的阻值是100Ω；

(3)当放入质量为0.6kg的某物体时，电流表示数是0.02A。

18．(1)6V；(2)0.2A；(3)0.5A；12Ω

【解析】

解：(1)当闭合开关、S，断开开关时，电路为的简单电路，电流表测通过的电流，则电源电压

(2)当闭合开关、S，断开开关时，电路为的简单电路，电流表测通过的电流，则电流表的示数

(3)当闭合开关、、S时，与并联，因并联电路中各支路独立工作、互不影响，所以，通过、的电流不变，因并联电路中干路电流等于各支路电流之和，所以干路电流

此时电路的总电阻

答：(1)电源电压是6V；

(2)当闭合开关、S，断开开关时，电流表的示数是0.2A；

(3)三只开关均闭合时，电流表的示数是0.5A，电路总电阻是12Ω。
