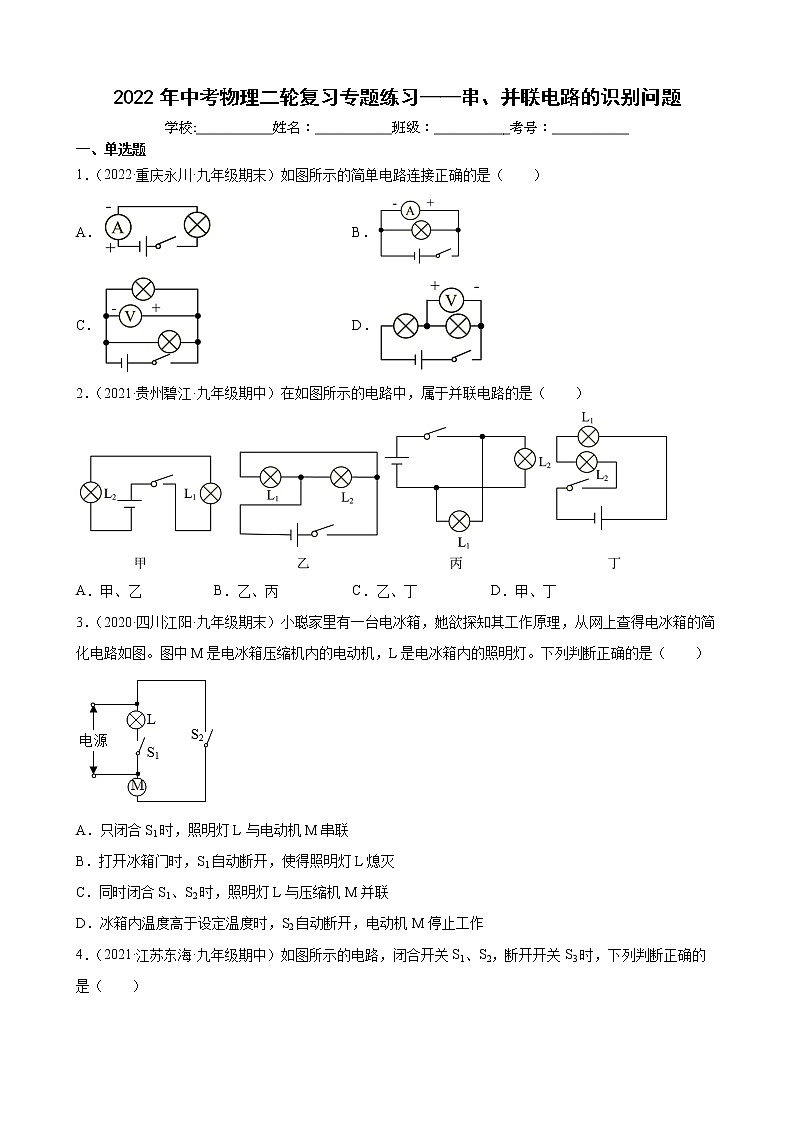

2022年中考物理二轮复习专题练习——串、并联电路的识别问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．（2022·重庆永川·九年级期末）如图所示的简单电路连接正确的是（　　）A． B．C． D．2．（2021·贵州碧江·九年级期中）在如图所示的电路中，属于并联电路的是（　　）A．甲、乙 B．乙、丙 C．乙、丁 D．甲、丁3．（2020·四川江阳·九年级期末）小聪家里有一台电冰箱，她欲探知其工作原理，从网上查得电冰箱的简化电路如图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是（　　）A．只闭合S1时，照明灯L与电动机M串联B．打开冰箱门时，S1自动断开，使得照明灯L熄灭C．同时闭合S1、S2时，照明灯L与压缩机M并联D．冰箱内温度高于设定温度时，S2自动断开，电动机M停止工作4．（2021·江苏东海·九年级期中）如图所示的电路，闭合开关S1、S2，断开开关S3时，下列判断正确的是（　　）A．灯L1亮、L2不亮 B．灯L1、L2串联，都亮C．灯L2亮、L1不亮 D．灯L1、L2并联，都亮5．（2022·湖南零陵·九年级期末）关于电路的知识，下列说法中正确的是（　　）A．只要电路闭合，即使电路中没有电源，电路中也一定有电流B．电源是给电路提供电能的装置C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．电路两端有电压，电路中一定有电流6．（2021·河北唐县·九年级期末）如图所示电路，下列说法不正确的是（　　）A．只闭合S1，R1、R2串联 B．只闭合S1、S2，是混联电路C．只闭合S1、S3，R1、R2并联 D．开关都闭合，是并联电路7．（2021·广东·南雄二中九年级阶段练习）下列关于如图所示电路的判断正确的是（     ）A．只闭合开关S1时，灯泡L1､L3并联B．只闭合开关S2时，灯泡L2､L3串联C．只闭合开关S2､S3时，灯泡L2､L3串联D．闭合所有开关时，灯泡L1､L2串联，L3短路8．（2022·福建厦门·九年级期末）学校安装了人脸识别测温系统，如图。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（　　）A．B．C． D．9．（2022·全国·九年级专题练习）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（　　）A．B． C． D．10．（2022·四川雁江·九年级期末）如图所示的电路，下列说法正确的是（　　）A．若开关S1、S2断开，S3闭合，则两灯串联B．若开关S1、S3闭合，S2断开，则两灯并联C．当三个开关都闭合时，只有灯L2发光D．若开关S1、S2闭合，S3断开，灯L1、L2发光11．（2022·甘肃兰州·九年级期末）如图所示电路，是一种声光报警电路的示意图，当电键S1和S2同时闭合时，会出现的现象是（　　）A．灯亮，铃响 B．灯亮，铃不响C．灯不亮，铃响 D．灯不亮，铃不响12．（2022·重庆南开中学九年级开学考试）小明发现厨房抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，图中最符合此厨房电路特点的是（　　）A． B．C．` D．二、填空题13．（2021·黑龙江·哈尔滨市第四十七中学九年级阶段练习）如图所示电路，L1和L2是两个规格不同的灯泡，要使两灯泡两端的电压相等，应进行的操作是______，绝不允许同时闭合的开关是______。14．（2021·广东·珠海市九洲中学九年级阶段练习）如图甲所示，在给手机电池充电过程中，手机电池相当于电路中的 _______（填电路元件）。如图乙所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 _______（填电路元件），房间内的灯和插座是 ________联接入电路中的。15．（2021·江苏东海·九年级期中）在如图所示的电路连接中，灯泡L1和L2的连接方式为_____，电压表测量的是_____两端的电压，灯泡L1和L2中的电流_____（选填“一定”或“不一定”）相等。16．（2022·福建尤溪·九年级开学考试）如图所示的电路中，当闭合S1、S3，断开S2时，灯L1、L2 ______联；当闭合S2、S3，断开S1时，有电流通过的灯是______。17．（2022·湖南·长沙市长雅中学九年级开学考试）在如下图所示的电路中，闭合S1，灯L2与电铃A_______联。若要使灯L1单独发光，必须闭合开关________。18．（2020·云南德宏·九年级期末）如图所示，要使L1、L2串联，应闭合开关______；要使L1、L2并联，应闭合开关______。
参考答案：1．C2．B3．C4．C5．B6．C7．B8．B9．D10．B11．B12．D13．     断开S2、闭合S1和S3     S1、S2和S314．     用电器     开关     并15．     串联     L1     一定16．     并     L117．     串     S218．     S2     S1、S3
