2022年中考物理二轮复习——电路设计+专题作图

这是一份2022年中考物理二轮复习——电路设计+专题作图，共16页。试卷主要包含了画出下列情况如图的等效电路图等内容，欢迎下载使用。

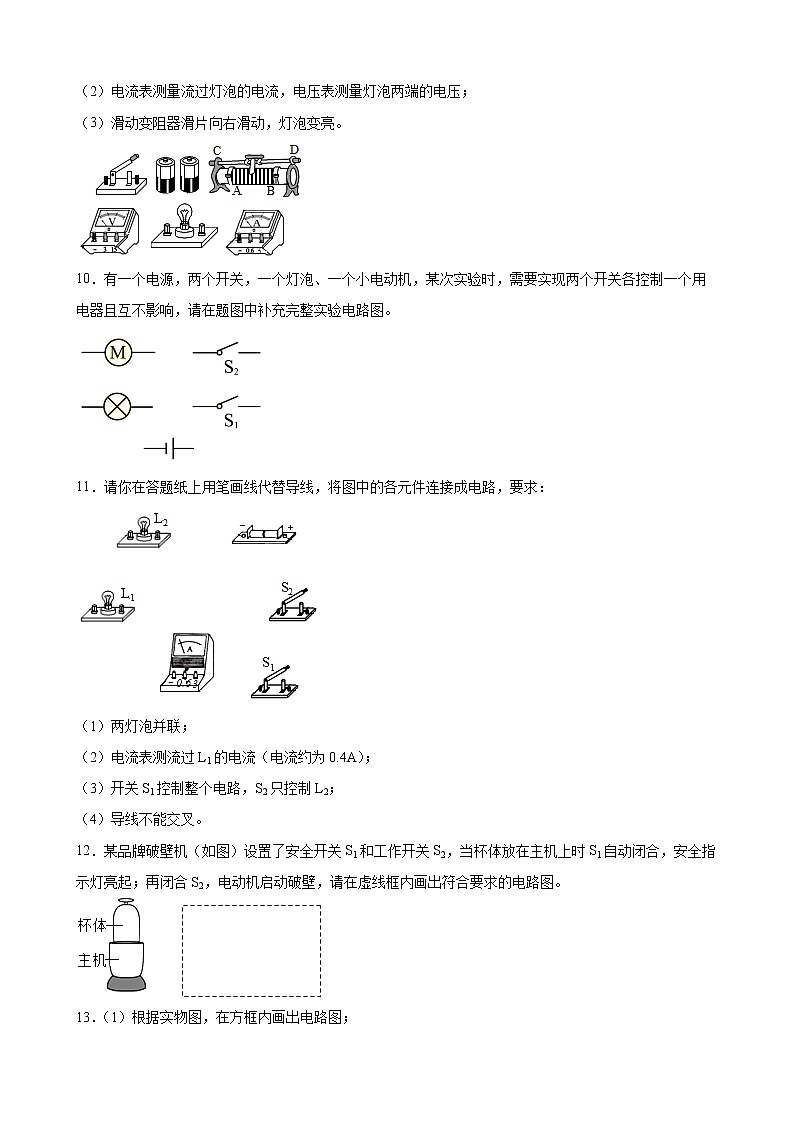

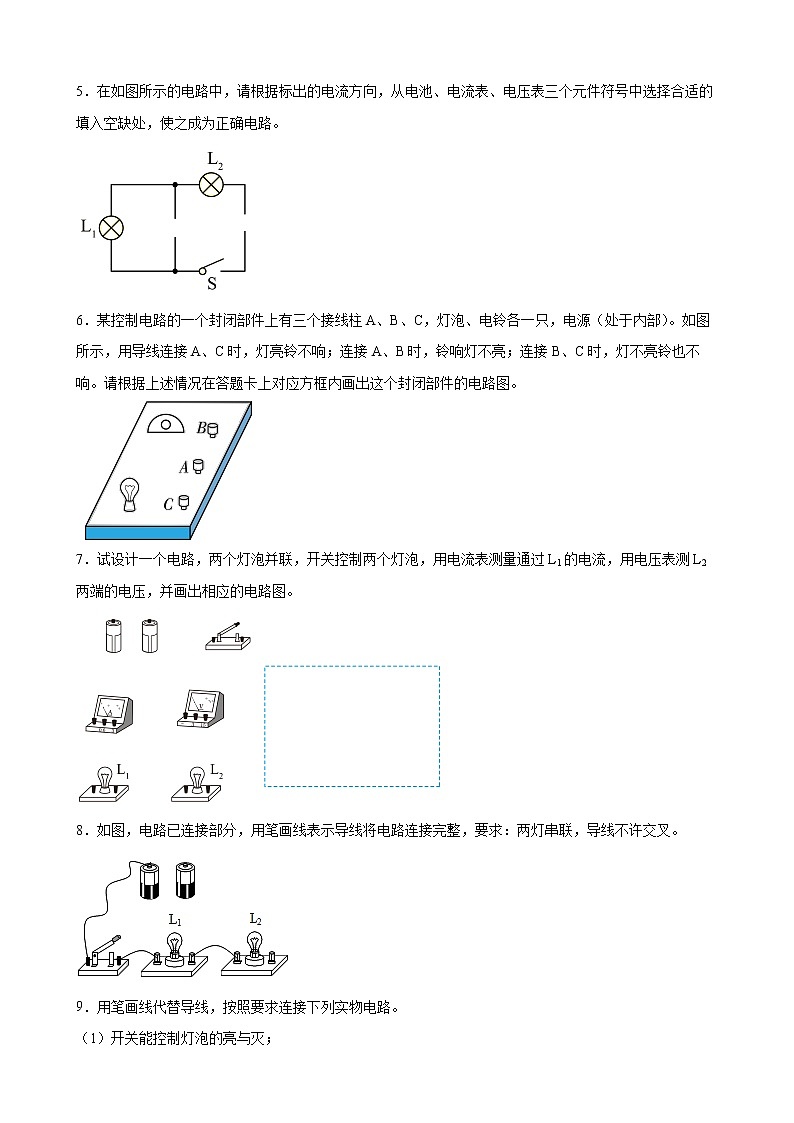

2022学年中考物理二轮复习——电路设计 专题作图1．在如图在“〇”内填入电流表A与电压表V的符号，使闭合开关后两灯均能发光。2．画出下列情况如图的等效电路图（提示：用铅笔、直尺作图）（1）只闭合开关S2（2）闭合开关S1和S3（3）闭合S2和S3（4）闭合S1和S23．如图所示，在新冠肺炎疫情期间，学校对电动门控制系统进行改造。进校人员在体温正常且佩戴口罩的情况下，电动机可开启电动门。用S1闭合，表示体温正常。用S2闭合，表示佩戴口罩。请完成电路的连接。4．如图所示，在不移动各原件位置的情况下，设计成并联电路，且S控制两灯。（画电路图） 5．在如图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为正确电路。6．某控制电路的一个封闭部件上有三个接线柱A、B、C，灯泡、电铃各一只，电源（处于内部）。如图所示，用导线连接A、C时，灯亮铃不响；连接A、B时，铃响灯不亮；连接B、C时，灯不亮铃也不响。请根据上述情况在答题卡上对应方框内画出这个封闭部件的电路图。7．试设计一个电路，两个灯泡并联，开关控制两个灯泡，用电流表测量通过L1的电流，用电压表测L2两端的电压，并画出相应的电路图。8．如图，电路已连接部分，用笔画线表示导线将电路连接完整，要求：两灯串联，导线不许交叉。9．用笔画线代替导线，按照要求连接下列实物电路。（1）开关能控制灯泡的亮与灭；（2）电流表测量流过灯泡的电流，电压表测量灯泡两端的电压；（3）滑动变阻器滑片向右滑动，灯泡变亮。10．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中补充完整实验电路图。11．请你在答题纸上用笔画线代替导线，将图中的各元件连接成电路，要求：（1）两灯泡并联；（2）电流表测流过L1的电流（电流约为0.4A）；（3）开关S1控制整个电路，S2只控制L2；（4）导线不能交叉。12．某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，请在虚线框内画出符合要求的电路图。13．（1）根据实物图，在方框内画出电路图；（2）请你用笔画线代替导线，将图中的实物电路连接完整，要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大，连线不得交叉。14．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。15．在学习《串联和并联》一节内容时，老师请同学们连一个电路，要求：S1控制 L1、L2的亮灭， S2控制L2的亮灭。如图所示，是某同学连接错误的实物电路。请你在错误的导线上。打“×”，并用笔画线代替导线将正确的电路连接完整并在方框内画出其电路图。16．如图电路有两条导线没有连接，请用笔画线代替导线补上。要求：开关 S 闭合后，灯泡 L1 与 L2 都能发光，且电流表只测量通过 L2 的电流。17．综合作图（1）给你一个电源、一盏灯、一个电铃、三个开关和若干导线来设计电路图，要求：①只闭合、时，铃响灯不亮，②只闭合、时，灯亮铃不响，③只闭合、时，灯不亮铃不响，④开关都闭合时，灯亮铃响。（2）给你两盏灯、两个开关、1个电池组和若干导线来设计电路，要求：开关都闭合时，只有灯亮；只闭合开关，两灯都亮；只闭合开关，两灯都不亮。18．有一个看不见内部情况的小盒，已知盒内有电源、盒上有两只小灯泡、一只开关，用导线将它们组成电路。闭合开关，两只灯泡都亮，断开开关，两只灯泡都灭，但取下一只灯泡后发现另一只灯泡还可以发光，请你画出这两只小灯泡连接情况的电路图。
参考答案：1．【解析】闭合开关，要使两只灯泡均能发光，必须使电流从电源正极出发，经开关S、灯泡L1、L2，最右边的电表应该为电压表，最左边的是电流表，如下图所示：2．（1）；（2）（3）；（4）【解析】（1）只闭合开关S2，电动机和灯泡串联，故如下图所示：（2）闭合开关S1和S3，灯泡L与电动机并联，故如下图所示：（3）闭合S2和S3，只有电动机接入，灯泡被短路，故如下图所示：（4）闭合S1和S2，只有灯泡L接入，电动机被短路了，故如下图所示：3．【解析】根据题意要求进校人员在体温正常且佩戴口罩的情况下，电动机方可开启电动门，即S1和S2同时闭合电动机才工作，所以S1和S2要串联，且再与电动机串联，即如下图所示4．【解析】因为要设计成并联电路，且S控制两灯，所以开关应设计在干路，且电流先经过开关S后，再分别经过两灯L1、L2后回到电源负极，所以其接连方式如下图所示5．【解析】若两灯泡串联，则只有一个通路。根据电流方向知道，经过灯泡L1的电流必须经过L2，所以右侧应接入电源且上端为正极；为避免灯泡L1短路，中间必须接入电压表，电路如下若两灯泡并联，为避免灯泡L1短路，则中间必须接入电源，且上端为正极；右侧应接入电流表，而电流经过开关时方向不符合题意，所以，若两灯泡只能串联。6．【解析】无论灯亮还是铃响，都需要接入接线柱A，因此A在干路上，灯和铃可单独工作，因此它们并联，如下图所示：【点睛】7．【解析】电流表和电压表连接时必须保证电流从正接线柱流入，从负接线柱流出。两灯泡并联，电流表与L1串联，电压表与L2并联，开关位于干路。因为电源为两节干电池串联，因此电流表和电压表选小量程，连接实物电路图和电路图如下图所示 8．【解析】两个干电池应串联后再接入电路，两灯串联连接的话，只需要将L2右端的接线柱接入电源负极，电路连接如下：9．【解析】根据题目要求应将滑动变阻器、电流表、灯泡、开关依次连接在电源两极上，滑片向右滑动，灯泡变亮，说明变阻器连入阻值变小，所以应选择B接线柱和C、D中的一个接线柱接入电路中，电压表并联到灯泡两端，电源由两节干电池组成，即电源电压为3V，所以两电表都可使用小量程，如图所示： 10．【解析】由题意可知，需要实现两个开关各控制一个用电器且互不影响，则两个用电器并联；开关与控制的用电器串联，S2与电动机串联，S1与灯泡串联，如下所示11．【解析】根据题目条件，小灯泡L1、L2并联，开关S1控制整个电路，所以，S1接在干路上；又因为开关S2控制小灯泡L2，所以，开关S2与小灯泡L2串联；电流表测流过L1的电流，所以，电流表与小灯泡L1串联，且电流约为0.4A，故电流表可选用小量程，故电路连接如下图12．【解析】当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡，此时电动机不工作，说明电动机和灯泡是并联的，再闭合S2，电动机启动破壁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，如图所示13．          【解析】（1）由实物图可知，电流从电源的正极出发分为两条路径，一部分电流流过L1,再流过电流表，回到电源的负极。另一部分流过L2直接回到负极，一共两条回路，是并联电路，电压表与L2并联，如图所示 （2）题干要求滑动变阻器的滑片P向左滑时，电阻变大，所已滑片应该是远离下接线柱，故下接线柱接在B端，电流表与被测用电器串联 ，如下图所示14．          【解析】（1）分析实物图可知，L1、L2并联，电流表A1在L2所在支路上，开关、电流表A2都在在干路上，对应的电路图如下图所示：（2）根据题目要求可知，电压表测小灯泡两端电压，因此，电压表应并联接在小灯泡两端，图中，电压表的正接线柱已接在小灯泡的右端，需要画一根导线，将电压表的负接线柱接在小灯泡的左端；题目要求闭合电键，当变阻器的滑片向右移动时，电压表的示数变大，根据欧姆定律可知，此时电路中的电流变大，所以，变阻器的滑片向右移动时，接入的阻值变小，因此，应通过一根导线将滑动变阻器下端右侧接线柱接入电路，如下图所示：15．【解析】根据题意，应是L1、L2并联，S2与L2在一条支路，S1在干路上，控制 L1、L2，故正确电路如下图16．【解析】闭合开关 S 后，灯 L1和 L2都能发光，且电流表只测量通过灯 L2的电流，因此电流表与 L2串联，两灯应并联， 开关在干路上，如下图所示：17．（1）；（2）【解析】（1）经分析可知，灯泡与电铃独立工作，说明灯泡与电铃并联，③只闭合、时，灯不亮铃不响，开关位于干路，①只闭合、时，铃响灯不亮，开关位于灯泡支路，②只闭合、时，灯亮铃不响，开关位于电铃支路，如下图所示：（2）经分析可知，只闭合开关，两灯都不亮，S2在支路上，S1在干路上，两灯泡和串联在电路中，开关都闭合时，只有灯亮，说明并联在两端，如下图所示：18．【解析】因为“取下一只灯泡后发现另一只灯泡还可以发光”，说明两灯并联；又因为一个开关同时控制两个小灯泡，说明开关在干路上，故电路如下图
